Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-3300-0635 |

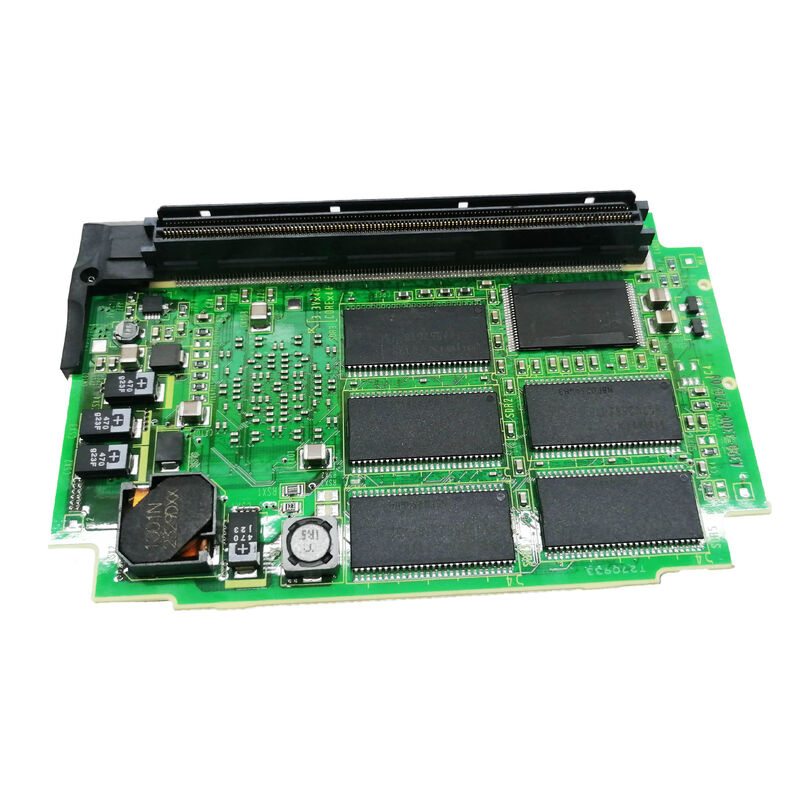

"Thẻ trục" trong kiến trúc FANUC CNC là một mô-đun plug-in chuyên dụng cung cấp giao diện trục servo giữa bo mạch CPU chính của CNC và bộ khuếch đại ổ đĩa servo. Nó không phải là CPU chính, cũng không phải mô-đun bộ nhớ - nó là thẻ xử lý chuyên dụng chịu trách nhiệm riêng cho việc liên lạc và điều khiển trục servo.
A20B-3300-0635 (Thẻ trục A1) thực hiện các chức năng cốt lõi sau:
Bậc thầy truyền thông FSSB:Tạo ra các tín hiệu FSSB (Bus nối tiếp servo sợi quang) sợi quang để điều khiển các bộ khuếch đại truyền động servo. Ở mỗi chu kỳ nội suy, thẻ này truyền lệnh vị trí đến từng bộ truyền động trục và nhận phản hồi của bộ mã hóa — chu trình đóng vòng lặp vị trí cho mọi trục được điều khiển.
Xử lý tọa độ servo:Lệnh vị trí cho mỗi trục phải được tính toán tương ứng với vị trí hiện tại của servo, trong hệ tọa độ của CNC. Thẻ trục xử lý số học chuyển kết quả nội suy của CNC thành lệnh truyền động trên mỗi trục.
Giao diện điều khiển hiện tại kỹ thuật số:Luồng dữ liệu FSSB từ thẻ trục không chỉ bao gồm các lệnh vị trí mà còn bao gồm dữ liệu tham số cho các vòng điều khiển hiện tại của bộ điều khiển servo — giá trị khuếch đại, cài đặt chế độ HRV2/HRV3 và ngưỡng bảo vệ xác định hành vi động của bộ điều khiển.
| tham số | Giá trị |
|---|---|
| Kiểu | Thẻ trục A1 |
| Loạt | A20B-3300 |
| Giao diện | FSSB (xe buýt servo cáp quang) |
| Ứng dụng | Điều khiển trục servo CNC |
| Gia đình | Dòng thẻ trục A20B-3300-063x |
Phạm vi A20B-3300-063x là họ mô-đun Thẻ Trục được xác định, với nhiều loại chỉ định:
| Bảng | Kiểu | Nền tảng |
|---|---|---|
| A20B-3300-0635 | A1 | FANUC CNC (cấu hình cơ sở) |
| A20B-3300-0638 | A2 | Dòng 0i-D (0i-TD, 0i-MD) |
| A20B-3300-0637 | A3 | Dòng 0i và Dòng 30i |
Các ký hiệu loại "A1, A2, A3" thể hiện các cấp độ khả năng khác nhau hoặc các cấu hình dành riêng cho nền tảng trong dòng Thẻ Axis này. A1 (0635) là loại cơ sở — cấu hình tiêu chuẩn phục vụ yêu cầu điều khiển trục servo cơ bản.
Lỗi thẻ trục trên FANUC CNC:FANUC CNC phát triển cảnh báo liên lạc FSSB trên các trục cụ thể. Thẻ trục A1 (A20B-3300-0635) được xác định là lỗi. Việc thay thế khôi phục giao tiếp servo FSSB.
Bảo trì mô-đun điều khiển trục CNC:Hệ thống FANUC CNC đang được bảo trì điện tử đã được thay thế thẻ trục. Loại A20B-3300-0635 A1 được xác nhận từ nhãn của card đã lắp đặt.
Câu hỏi 1: Sự khác biệt giữa Thẻ Trục A1 (A20B-3300-0635) và Thẻ Trục A2 (A20B-3300-0638) là gì?
Loại A1 là cấu hình cơ bản của dòng Thẻ Axis 063x. Loại A2 (A20B-3300-0638) được xác nhận cho các ứng dụng Series 0i-D (0i-TD/0i-MD) với tối đa 4 trục, điều khiển servo HRV3/HRV2. Loại A1 phục vụ cấu hình nền tảng khác trong cùng kiến trúc thẻ trục.
Câu 2: A20B-3300-0635 hỗ trợ bao nhiêu trục servo?
Số trục được A20B-3300-0635 hỗ trợ tùy thuộc vào cấu hình kênh FSSB cụ thể của nó. Xác nhận số trục từ hướng dẫn sử dụng phần cứng CNC FANUC hiện hành cho hệ thống cụ thể có cài đặt A20B-3300-0635.
Câu hỏi 3: Việc thay thế A20B-3300-0635 có yêu cầu nhập lại tham số servo không?
Không. Các tham số servo nằm trong bộ nhớ chính của CNC — không có trong thẻ trục. Sau khi lắp A20B-3300-0635 thay thế, CNC sẽ tải lại các thông số hiện có và thiết lập lại giao tiếp FSSB với tất cả các bộ truyền động servo. Xác minh phản hồi servo bình thường trước khi quay lại sản xuất.
Câu hỏi 4: A20B-3300-0635 có tương thích với điều khiển servo HRV3 không?
Xác nhận từ hướng dẫn bảo trì FANUC hiện hành xem thẻ trục loại A1 có hỗ trợ HRV3 hay không. Loại A2 (0638) được xác nhận cho HRV3/HRV2. Loại A1 có khả năng HRV3 hay không tùy thuộc vào thông số kỹ thuật phần cứng cụ thể của nó.
Câu hỏi 5: Làm cách nào để xác nhận A20B-3300-0635 là thẻ trục chính xác cho máy CNC của tôi?
Đọc số bộ phận từ nhãn của thẻ đã lắp đặt. Nếu nó ghi A20B-3300-0635 thì đây là sự thay thế đã được xác nhận. Tham khảo chéo với bảng phụ tùng thay thế trong sổ tay bảo trì CNC FANUC hiện hành.
