| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-3300-0638 |

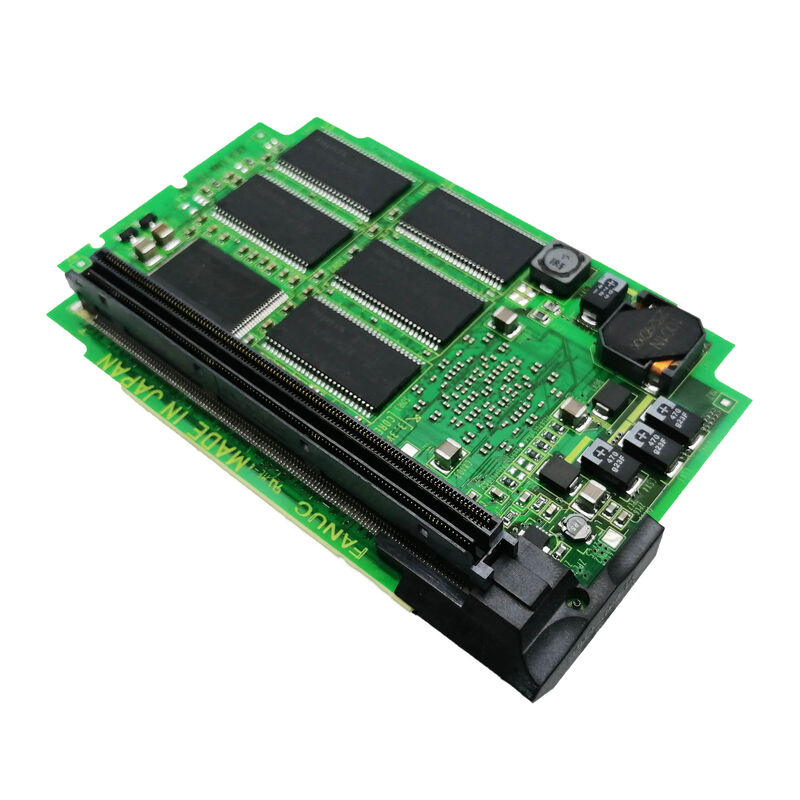

A20B-3300-0638 cắm trực tiếp vào bo mạch chính Series 0i-D. Đây là mô-đun cung cấp cho 0i-D trí thông minh về trục servo - quản lý tất cả giao tiếp FSSB đến các ổ đĩa servo và điều phối các tham số điều khiển hiện tại cho mọi trục được điều khiển.
KFAS LLC xác nhận: "A20B-3300-0638 được sử dụng trong Hướng dẫn bảo trì Fanuc 0i-Model D (0i-TD, 0i-MD) B-64305EN."
0i-D là FANUC 0i CNC thế hệ thứ tư — nền tảng CNC tầm trung được triển khai rộng rãi nhất cho các trung tâm tiện và trung tâm gia công trong sản xuất toàn cầu. Hiệu suất servo của nó ảnh hưởng trực tiếp đến chất lượng bộ phận và thời gian chu kỳ, khiến thẻ trục trở thành một trong những bo mạch quan trọng nhất trong ngăn xếp phần cứng CNC.
| tham số | Giá trị |
|---|---|
| Tương thích | Dòng 0i-D (0i-TD, 0i-MD) |
| Trục tối đa | 4 |
| Điều khiển servo | HRV3 / HRV2 |
| Giao diện | FSSB |
| Thủ công | B-64305EN |
| Loạt | A20B-3300 |
Sự hỗ trợ của A20B-3300-0638 cho cả HRV3 và HRV2 là rất đáng kể. Điều khiển HRV (Vector phản hồi cao) xác định băng thông của vòng dòng điện servo:
HRV2:Vòng lặp hiện tại được cập nhật theo các khoảng thời gian 62,5μs — chế độ phản hồi cao tiêu chuẩn đã thay thế HRV1 trước đó. Cung cấp độ cứng servo tuyệt vời cho hầu hết các ứng dụng gia công CNC.
HRV3:Vòng lặp hiện tại được cập nhật ở các khoảng thời gian 31,25μs — bằng một nửa thời gian chu kỳ của HRV2, tăng gấp đôi tốc độ cập nhật vòng lặp hiện tại. Điều này làm tăng thêm độ cứng của servo, giảm sai số vị trí dưới lực cắt động và cải thiện chất lượng hoàn thiện bề mặt ở tốc độ tiến dao cao.
Đối với các ứng dụng gia công chính xác — tiện dung sai chặt chẽ, phay khuôn và khuôn tốc độ cao — sự sẵn có của HRV3 trên A20B-3300-0638 giúp 0i-D có khả năng thực hiện servo trước đây được liên kết với các nền tảng CNC cấp cao hơn.
Lỗi servo CNC 0i-TD:Máy tiện FANUC 0i-TD phát triển cảnh báo liên lạc FSSB trên một hoặc nhiều trục. Card trục A20B-3300-0638 được xác định là bị lỗi. Việc thay thế khôi phục giao tiếp servo FSSB cho tất cả bốn kênh trục.
Bảo trì thẻ trục trung tâm gia công 0i-MD:Trung tâm gia công 0i-MD tiến hành bảo trì hệ thống điều khiển. A20B-3300-0638 được thay thế để khôi phục thẻ trục về tình trạng tốt.
Câu hỏi 1: A20B-3300-0638 dành riêng cho 0i-D hay cũng tương thích với 0i-C?
KFAS LLC xác nhận A20B-3300-0638 cho sổ tay bảo trì 0i-Model D (0i-TD, 0i-MD) B-64305EN. 0i-D và 0i-C sử dụng phần cứng bo mạch chính khác nhau. Xác nhận từ tài liệu phần cứng 0i-C xem 0638 có được chỉ định cho các ứng dụng 0i-C hay không trước khi đặt hàng cho nền tảng đó.
Câu hỏi 2: Cảnh báo nào cho biết A20B-3300-0638 không thành công?
Cảnh báo giao tiếp FSSB (SV0401, SV0446 và mã lỗi FSSB liên quan trong danh sách cảnh báo 0i-D) xuất hiện đồng thời trên nhiều trục — đặc biệt khi bộ truyền động servo và động cơ kiểm tra chính xác — trỏ tới thẻ trục làm nguồn lỗi. Cảnh báo FSSB trục đơn có thể chỉ ra lỗi phía ổ đĩa thay vì thẻ trục.
Câu hỏi 3: Việc thay thế A20B-3300-0638 có yêu cầu bất kỳ thay đổi tham số servo nào không?
Không. Các tham số servo của 0i-D (tăng trục, cài đặt chế độ HRV, loại động cơ, loại bộ mã hóa) được lưu trữ trong SRAM chính của CNC. Sau khi lắp A20B-3300-0638, CNC sẽ thiết lập lại giao tiếp FSSB và tự động áp dụng các thông số servo hiện có cho cả bốn trục.
Câu hỏi 4: Sự khác biệt giữa A20B-3300-0638 (Thẻ Trục A2) và A20B-3300-0637 (Thẻ Trục A3) là gì?
JJ Automation xác nhận A20B-3300-0637 là Axis Card A3, quản lý các chức năng điều khiển trục trong bộ điều khiển Series 0i và Series 30i. Loại A3 phục vụ nền tảng rộng hơn hoặc có khả năng hơn loại A2. A2 (0638) được xác nhận cụ thể cho 0i-D (0i-TD/0i-MD). Xác nhận loại thẻ đã cài đặt từ nhãn của nó — không thay thế A3 bằng A2 hoặc ngược lại mà không xác minh khả năng tương thích phần cứng.
