Mã Sản Phẩm: A20B-3900-0170
Nhà Sản Xuất: FANUC Corporation (Nhật Bản)
Loại Sản Phẩm: Mô-đun Trục Quay Tương Tự FROM/SRAM (PCB)
Tài Liệu Tham Khảo: B-64115EN

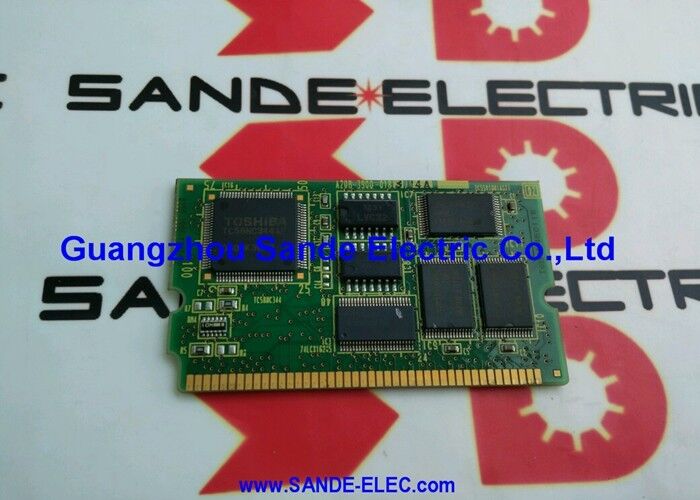

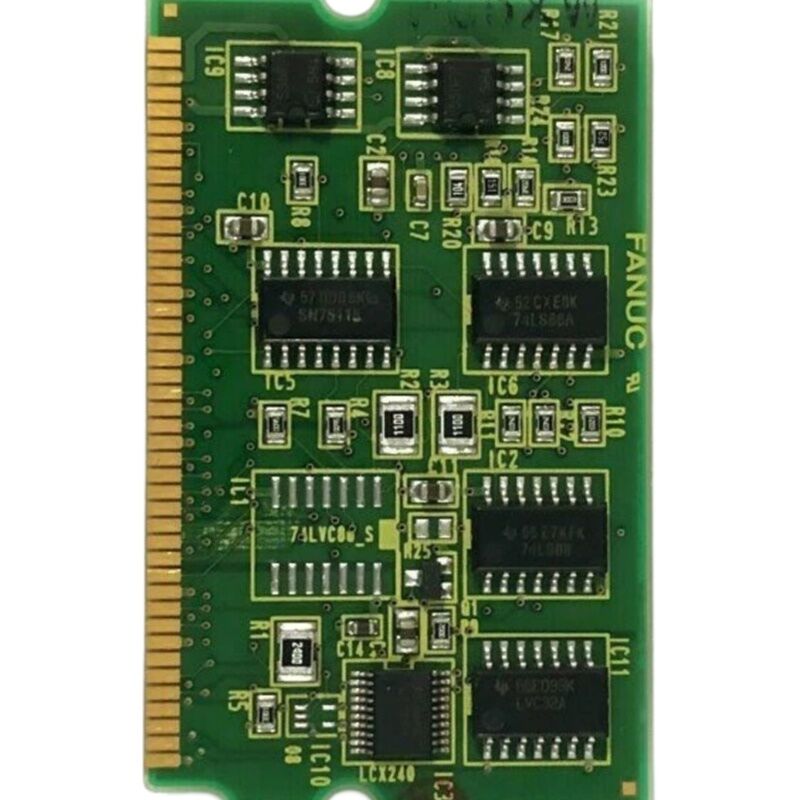

A20B-3900-0170 là một PCB hai chức năng từ FANUC Corporation. Nó kết hợp bộ nhớ FROM/SRAM và giao diện trục quay tương tự trên một mô-đun cắm duy nhất.
FANUC thiết kế nó cho các hệ thống điều khiển CNC được cấu hình để điều khiển trục quay thông qua đường tín hiệu tương tự — một cấu hình phần cứng riêng biệt và cụ thể mà bảng mạch này tồn tại để hỗ trợ.
Giao diện trục quay tương tự là đặc điểm xác định của bảng mạch.
Hệ thống CNC của FANUC hỗ trợ hai phương pháp điều khiển trục quay: nối tiếp và tương tự. Điều khiển trục quay nối tiếp sử dụng liên kết truyền thông kỹ thuật số với bộ khuếch đại trục quay. Điều khiển trục quay tương tự sử dụng tín hiệu điện áp — thường là 0 đến ±10 V — để ra lệnh tốc độ trục quay.
Các máy được chế tạo dựa trên bộ khuếch đại trục quay cũ hoặc loại tương tự yêu cầu bảng mạch giao diện tương tự. A20B-3900-0170 cung cấp giao diện đó. Loại bỏ nó, và CNC sẽ không có đường dẫn để điều khiển trục quay.
FROM và SRAM trên bảng mạch này phục vụ các vai trò giống như chúng phục vụ trên bất kỳ mô-đun bộ nhớ FANUC nào. FROM lưu trữ phần mềm hệ thống một cách không bay hơi.
SRAM lưu giữ dữ liệu thời gian chạy dưới sự sao lưu của pin. Cả hai loại bộ nhớ đều được tích hợp trên cùng một bảng mạch vật lý với mạch giao diện trục quay — A20B-3900-0170 không phải là mô-đun bộ nhớ thuần túy. Chức năng trục quay của nó thay đổi những gì nó là và cách nó phải được xử lý.
| Tham Số | Giá Trị |
|---|---|
| Mã Sản Phẩm | A20B-3900-0170 |
| Nhà Sản Xuất | FANUC Corporation |
| Loại Sản Phẩm | Mô-đun Trục Quay Tương Tự FROM/SRAM |
| Dòng Bo Mạch | A20B-3900 |
| Giao Diện Trục Quay | Tương tự (loại lệnh điện áp) |
| Loại Bộ Nhớ | FROM (Flash ROM) + SRAM (có pin dự phòng) |
| Tài Liệu Tham Khảo | B-64115EN |
| Lắp Đặt | Mô-đun cắm, bảng mạch điều khiển CNC FANUC |
| Xuất Xứ | Nhật Bản |
| Lưu Giữ Dữ Liệu Khi Thay Thế | Mất dữ liệu — yêu cầu tải lại toàn bộ dữ liệu hệ thống |
| Nhiệt Độ Hoạt Động | 0 – 55°C |
| Nhiệt Độ Bảo Quản | −20 – 60°C |
| Độ Ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình Trạng Sẵn Có | Mới / Đã tân trang / Đã sửa chữa |
Trong hệ thống CNC của FANUC, đường dẫn điều khiển trục quay phụ thuộc vào loại bộ khuếch đại trục quay nào được cài đặt.
Bộ khuếch đại trục quay nối tiếp giao tiếp kỹ thuật số với CNC. Bộ khuếch đại trục quay tương tự nhận lệnh tốc độ từ đầu vào điện áp tương tự. Đối với các máy sử dụng bộ khuếch đại trục quay tương tự, CNC cần phần cứng tạo ra tín hiệu điện áp này.
Phần cứng đó là mô-đun trục quay tương tự — A20B-3900-0170.
Khi CNC ra lệnh tốc độ trục quay, mô-đun trục quay tương tự sẽ chuyển đổi lệnh đó thành điện áp tương ứng.
Bộ khuếch đại trục quay đọc điện áp này và điều khiển động cơ trục quay tương ứng.
Phản hồi từ bộ mã hóa vị trí trục quay quay trở lại CNC thông qua một đường dẫn riêng biệt, cho phép CNC giám sát và điều chỉnh tốc độ và vị trí trục quay.
Giao diện này được cố định bằng phần cứng. Không giống như một số chức năng CNC có thể được ánh xạ lại thông qua các tham số, loại giao diện trục quay được xác định bởi bảng mạch nào được cài đặt.
Một máy được cấu hình cho điều khiển trục quay tương tự sẽ không hoạt động chính xác với một mô-đun bộ nhớ thuần túy trong khe cắm này.
Đường dẫn điều khiển trục quay hoàn toàn phụ thuộc vào sự hiện diện của A20B-3900-0170.
Việc thay thế A20B-3900-0170 có nghĩa là mất tất cả dữ liệu được lưu trữ trên bảng mạch.
Phần mềm hệ thống, tham số, dữ liệu điều chỉnh trục quay và bất kỳ chương trình nào được lưu trữ trên phần FROM/SRAM của mô-đun này sẽ bị mất khi bảng mạch được tháo ra. Một bảng mạch mới sẽ được cài đặt trống.
Đây không phải là rủi ro có thể được quản lý sau sự kiện.
Một bản sao lưu hoàn chỉnh của tất cả dữ liệu CNC — chương trình, tham số, bù sai lệch bước, dữ liệu dao cụ, tham số trục quay — phải tồn tại trước khi bảng mạch được tháo ra. Nếu không có bản sao lưu hợp lệ, máy sẽ không thể khôi phục về trạng thái trước đó sau khi thay thế bảng mạch. Bản sao lưu phải là bản mới nhất.
Một bản sao lưu lỗi thời sẽ khôi phục một cấu hình lỗi thời.
Sao lưu dữ liệu CNC của FANUC được thực hiện thông qua chức năng DATA BACKUP của màn hình BOOT hoặc thông qua các thiết bị bộ nhớ ngoài qua giao diện RS-232 hoặc thẻ nhớ. Xác nhận bản sao lưu đã hoàn tất và có thể đọc được trước khi tiến hành bất kỳ công việc nào trên bảng mạch này.
Dòng A20B-3900 chứa nhiều biến thể bảng mạch. Một số là mô-đun bộ nhớ thuần túy — chúng chỉ mang FROM và SRAM mà không có chức năng giao diện bổ sung.
A20B-3900-0170 không phải là một trong số đó. Mạch giao diện trục quay tương tự của nó có mặt trên bảng mạch bất kể nội dung bộ nhớ.
Việc thay thế một mô-đun bộ nhớ A20B-3900 khác cho -0170 sẽ loại bỏ chức năng trục quay tương tự khỏi hệ thống.
Máy sẽ khởi động, nhưng điều khiển trục quay sẽ thất bại.
Việc thay thế đúng là một A20B-3900-0170 khác, hoặc một bảng mạch được FANUC xác nhận trong tài liệu là tương đương trực tiếp cho mẫu CNC đang sử dụng.
Q1: Điều gì xảy ra nếu A20B-3900-0170 được thay thế bằng mô-đun bộ nhớ A20B-3900 tiêu chuẩn?
Giao diện trục quay tương tự không còn tồn tại trong hệ thống. CNC sẽ bật nguồn, nhưng bất kỳ lệnh chuyển động trục quay nào cũng sẽ thất bại.
Máy sẽ báo lỗi về các lỗi liên quan đến trục quay. Chỉ một bảng mạch có chức năng giao diện trục quay tương tự — mã sản phẩm chính xác — mới khôi phục được điều khiển trục quay.
Q2: Trục quay không phản hồi lệnh tốc độ. Làm thế nào để xác định xem A20B-3900-0170 có bị lỗi không?
Trước tiên, hãy xác nhận điện áp lệnh tương tự có mặt tại đầu vào lệnh của bộ khuếch đại trục quay — sử dụng vôn kế trên đầu nối đầu ra tương tự từ CNC. Nếu không có điện áp thay đổi khi CNC ra lệnh tốc độ trục quay, lỗi nằm ở đường ra tương tự, điều này chỉ ra bảng mạch này.
Nếu có điện áp nhưng trục quay không phản hồi, lỗi nằm ở phía sau — trong bộ khuếch đại trục quay hoặc động cơ.
Q3: Có bắt buộc phải sao lưu dữ liệu hệ thống trước khi thay thế bảng mạch này không?
Có. Tất cả dữ liệu trên phần FROM và SRAM của mô-đun này sẽ bị mất khi bảng mạch được tháo ra. Chương trình, tham số và dữ liệu hệ thống phải được khôi phục từ bản sao lưu sau khi cài đặt.
Không có cách nào để khôi phục dữ liệu này mà không có bản sao lưu trước đó.
Bản sao lưu phải được thực hiện trước khi bảng mạch được tháo ra.
Q4: Pin sao lưu trên bảng mạch bị hỏng. Bảng mạch có còn sử dụng được không?
Phần FROM giữ lại dữ liệu của nó mà không cần pin — FROM là không bay hơi. Phần SRAM sẽ bị mất dữ liệu nếu pin đã hỏng trong một thời gian dài.
Bảng mạch vẫn có thể sử dụng được về mặt vật lý, nhưng dữ liệu được lưu trữ trong SRAM phải được khôi phục.
Thay thế pin sao lưu và tải lại tất cả dữ liệu hệ thống trước khi đưa máy trở lại hoạt động.
Q5: CNC đang hiển thị lỗi bộ nhớ thay vì lỗi trục quay. Bảng mạch này có thể là nguyên nhân không?
Có. Nếu nội dung FROM bị hỏng — do tăng điện áp đột ngột, thao tác ghi lỗi hoặc lỗi bảng mạch — CNC có thể báo lỗi bộ nhớ thay vì lỗi đặc trưng cho trục quay.
Lỗi bộ nhớ xuất hiện cùng với việc không thể khởi động hoàn toàn bộ điều khiển, hoặc xuất hiện ngay sau một sự kiện nguồn, là một dấu hiệu hợp lý cho thấy mô-đun FROM/SRAM đã bị ảnh hưởng.
Kiểm tra mã lỗi với hướng dẫn B-64115EN để mô tả lỗi cụ thể.
