| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-3900-0182 |

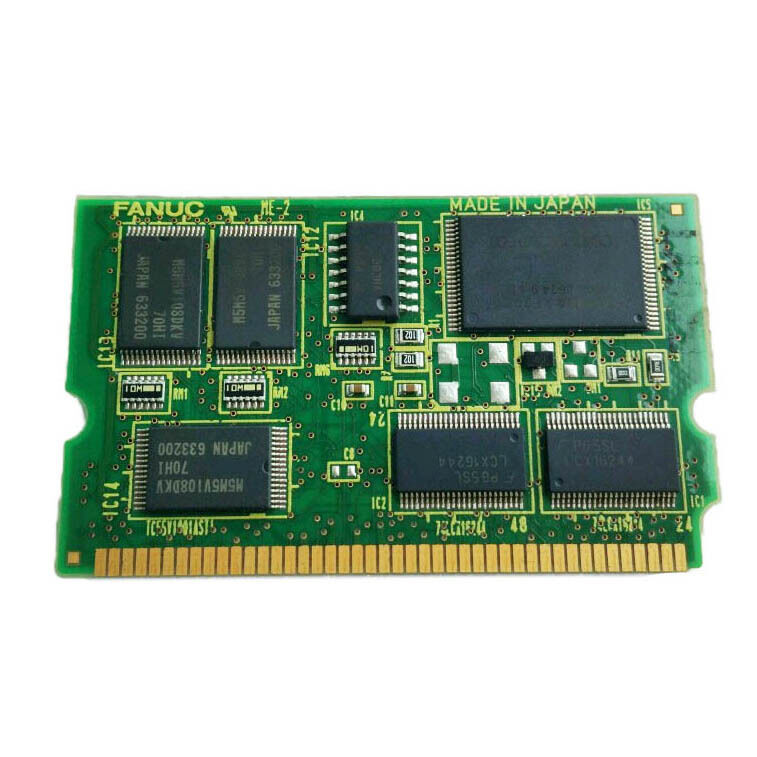

CácFANUC A20B-3900-0182 làMô-đun bộ nhớ FROM/SRAM với32MB FROM và256KB SRAM.Gia đình A20B-3900 và được sử dụng trong phần bộ nhớ điều khiển chứ không phải trong khu vực tăng cường, hiển thị hoặc giao diện người vận hành.
Trong công việc bảo trì thực tế, loại mô-đun này được chọn khi điều khiển ban đầu vẫn có giá trị và phần cứng bộ nhớ chính xác là cần thiết để giữ cho cấu trúc hệ thống nguyên vẹn.
Mô hình này cũng được mô tả với mộtĐiện áp hoạt động 5V,Phân hao năng lượng 5WMức tín hiệu CMOS / TTL và định dạng bảng kết nối cạnh.
Những chi tiết đó giúp dễ dàng định vị như một bảng bộ nhớ nội bộ chuyên dụng hơn là một PCB thay thế chung.
Đối với mục đích trang sản phẩm, cách sạch nhất để mô tả nó là như mộtFANUC 32MB FROM / 256KB SRAM module để thay thế bảng và khôi phục bộ nhớ bộ điều khiển.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-3900-0182 |
| Thương hiệu | FANUC |
| Loại sản phẩm | Mô-đun FROM / SRAM |
| Nhóm sản phẩm | Dòng A20B-3900 |
| Từ năng lực | 32MB |
| Khả năng SRAM | 256KB |
| Đánh giá điện áp | 5V |
| Sự phân tán quyền lực | 5W |
| Mức tín hiệu | CMOS / TTL |
| Làm mát | Chất thụ động |
| Nhiệt độ hoạt động | 0°C đến 50°C |
| Nhiệt độ lưu trữ | -20°C đến 70°C |
| Phạm vi độ ẩm | 10% đến 90% RH, không ngưng tụ |
| Loại kết nối | Bộ kết nối cạnh |
| Độ dày PCB | 1.6 mm |
CácA20B-3900-0182 phù hợp nhất vớithay thế bộ nhớ điều khiển,sửa chữa CNC ở cấp bảng, vàphục hồi các hệ thống FANUC phụ thuộc vào cấu trúc bộ nhớ A20B-3900 ban đầu.
Nó hữu ích nhất khi phần cứng điều khiển vẫn còn hoạt động nhưng mô-đun bộ nhớ phải được thay thế bằng cùng một hồ sơ dung lượng để duy trì tính tương thích.
Nó cũng phù hợp thực tế choDanh mục sửa chữa,hỗ trợ máy cũ, vàcác bộ phận bảo trì xử lý các lỗi trong bộ nhớ.
Bởi vì giá trị SRAM của nó chỉ là256KB, nó nên được coi là một cấu hình cụ thể chứ không phải là một thay thế chung cho bất kỳ mô-đun A20B-3900 32MB nào.
Trước khi thay thếA20B-3900-0182, xác nhận số mô-đun chính xác và cấu hình bộ nhớ đã được cài đặt trong điều khiển.và sự khác biệt đó quan trọng trong hệ thống phù hợp thực tế.
Vì lý do này, phù hợp với số bộ phận đầy đủ là an toàn hơn so với chỉ phù hợp với kích thước FROM.
Nó cũng là một thực tiễn tốt để kiểm tra thủ tục dự phòng của điều khiển trước khi tháo, kiểm tra các kết nối cạnh và ổ cắm tiếp nhận,và xác minh rằng lỗi bộ nhớ không được gây ra bởi bảng chính hoặc một vấn đề phần mềm riêng biệt.
Sau khi thay thế, xác nhận khởi động ổn định và hành vi bình thường của bộ điều khiển trước khi đưa máy trở lại sản xuất.
Q1: A20B-3900-0182 là loại mô-đun nào?
Đó là mộtMô-đun bộ nhớ FANUC FROM/SRAM với32MB FROM và256KB SRAM, được sử dụng bên trong cấu trúc bộ nhớ của bộ điều khiển.
Q2: Tại sao giá trị SRAM 256KB quan trọng?
Bởi vì kích thước SRAM là một phần của bản sắc của mô-đun. Ngay cả một mô-đun FROM 32MB khác trong cùng một gia đình vẫn có thể là một bảng khác nếu cấu hình SRAM không giống nhau.
Q3: Những chi tiết điện nào có sẵn cho mô-đun này?
Các chi tiết được công bố bao gồm:Hoạt động 5V,Phân hao năng lượng 5WCác mức tín hiệu CMOS/TTL, vàđịnh dạng đầu nối cạnh.
Q4: Mô-đun này chủ yếu được sử dụng trong công việc sửa chữa?
Thị trường hiện tại xung quanh mô hình này tập trung vào việc thay thế và sử dụng dịch vụ, điều này làm cho nó có liên quan nhiều hơn đến bảo trì và phục hồi hơn là phát triển hệ thống mới.
Q5: Các kỹ thuật viên nên xác minh điều gì trước khi mua hoặc thay thế nó?
Họ nên xác nhận số bộ phận chính xác, cấu hình bộ nhớ được cài đặt, tình trạng kết nối, và tình trạng sao lưu của điều khiển.xác định chính xác cũng quan trọng như sự thay thế vật lý.
