| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-3900-0200 |
Mã sản phẩm: A20B-3900-0200
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Mô-đun PMC (Bo mạch điều khiển máy lập trình)

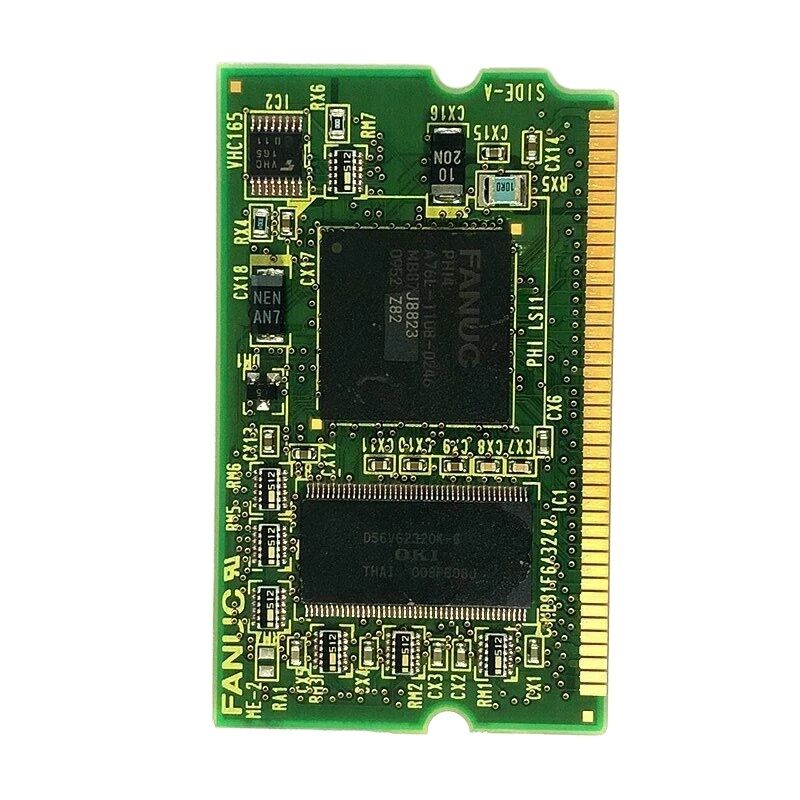

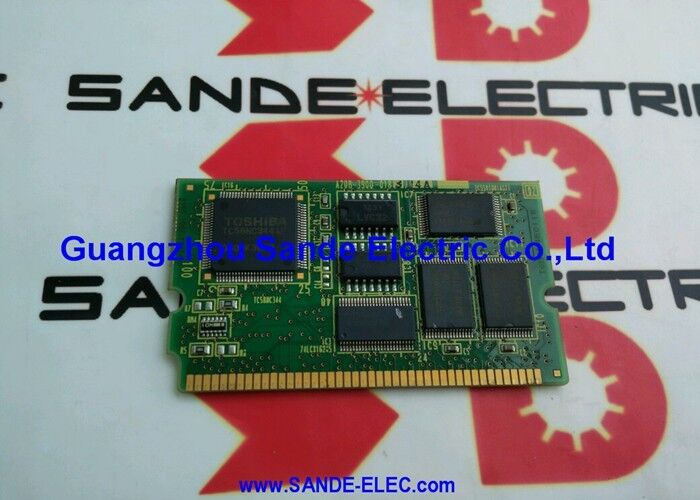

A20B-3900-0200 là mô-đun PMC cho các hệ thống CNC FANUC Dòng 30i, 31i và 32i. Nó cắm vào khe cắm DIMM trên bo mạch chủ 30i và cung cấp bộ xử lý cho Bộ điều khiển máy lập trình (PMC) tích hợp của FANUC — PMC A5.
Mô-đun hoạt động trên nguồn cấp 5 V và tiêu thụ khoảng 5 W trong quá trình hoạt động bình thường.
Mọi máy được xây dựng dựa trên CNC FANUC đều có hai lớp điều khiển chạy đồng thời.
Lớp CNC quản lý chuyển động trục, nội suy và điều khiển trục chính. Lớp PMC quản lý mọi thứ khác: cửa máy, kẹp, bộ thay dao, hệ thống làm mát, bôi trơn, hệ thống thủy lực và tất cả các tín hiệu I/O làm cho máy công cụ trở thành một cỗ máy hoàn chỉnh — không chỉ là một bộ điều khiển chuyển động.
A20B-3900-0200 xử lý khía cạnh PMC của phương trình này trên các hệ thống Dòng 30i/31i/32i.
Nếu không có mô-đun PMC, I/O trường của máy sẽ không được kiểm soát.
CNC có thể bật nguồn, nhưng không có chức năng máy nào hoạt động tuần tự đúng cách. A20B-3900-0200 không phải là phụ kiện tùy chọn. Nó là một phần của kiến trúc cốt lõi của bộ điều khiển.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-3900-0200 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun PMC (Bo mạch điều khiển máy lập trình) |
| Dòng bo mạch | A20B-3900 |
| Bộ xử lý PMC | PMC A5 |
| Bộ điều khiển tương thích | FANUC Dòng 30i / 31i / 32i (Dòng 3xi) |
| Cài đặt | Khe cắm DIMM, bo mạch chủ FANUC 30i |
| Điện áp cấp | 5 V DC (được cấp bởi hệ thống) |
| Công suất tiêu thụ | Khoảng 5 W |
| Giao diện kết nối | Đầu nối cạnh (loại DIMM) |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới / Đã tân trang / Đã sửa chữa |
Bộ điều khiển máy lập trình của FANUC là PLC bên trong của CNC. Nó chạy chương trình thang của nhà sản xuất máy — logic tuần tự mà nhà sản xuất máy công cụ đã viết để máy của họ hoạt động. Chương trình thang này điều khiển mọi thứ mà phần mềm điều khiển chuyển động của CNC không xử lý trực tiếp.
Hãy xem xét một trung tâm gia công thực hiện những gì giữa các lần cắt.
Việc thay dao bao gồm một trình tự cụ thể: trục chính dừng, trục Z di chuyển đến vị trí an toàn, cánh tay thay dao hoạt động, kẹp nhả, dao mới được nạp, kẹp được khóa, cánh tay rút ra, CNC tiếp tục. Mỗi bước trong số đó là một đầu ra hoặc đầu vào thang của PMC.
PMC đọc cảm biến xác nhận kẹp, xác minh vị trí cánh tay, bật hệ thống làm mát, giám sát khóa liên động cửa. Tất cả đều là logic thang được thực thi trên mô-đun PMC.
Trên hệ thống Dòng 30i/31i/32i, thang này có thể rất lớn.
Các bộ điều khiển này hỗ trợ các máy phức tạp với nhiều trục và nhiều chức năng máy.
Bộ xử lý PMC A5 trên A20B-3900-0200 cung cấp khả năng xử lý để xử lý sự phức tạp này ở tốc độ chu kỳ mà máy yêu cầu.
Tên gọi bộ xử lý PMC — A5 — xác định thế hệ bộ xử lý PMC cụ thể và mức độ khả năng. Các thế hệ CNC FANUC khác nhau sử dụng các bộ xử lý PMC khác nhau.
A5 dành riêng cho thế hệ Dòng 3xi (30i/31i/32i) và không thể thay thế cho các mô-đun PMC từ các thế hệ bộ điều khiển trước đó hoặc sau này.
Bộ xử lý A5 xác định số bước thang tối đa mà bộ điều khiển có thể thực thi, dung lượng điểm I/O và thời gian chu kỳ thực thi. Các máy Dòng 30i/31i/32i với các chương trình thang phức tạp — băng gá dao lớn, nhiều vị trí giữ phôi, hệ thống tự động hóa tích hợp — yêu cầu khả năng xử lý dự phòng của A5 để thực thi trình tự máy đầy đủ của chúng mà không ảnh hưởng đến thời gian chu kỳ.
A20B-3900-0200 là phần cứng chứa bộ xử lý A5. Khi mô-đun này bị lỗi, PMC sẽ ngừng thực thi.
Thang dừng lại. Các chức năng máy được điều khiển bởi PMC cũng dừng lại.
Việc cài đặt một mô-đun A20B-3900-0200 thay thế sẽ cài đặt một bộ xử lý PMC trống. Chương trình thang của nhà sản xuất máy phải được nạp lại trước khi máy có thể hoạt động.
Chương trình thang được sao lưu và khôi phục thông qua màn hình DATA I/O của CNC hoặc thông qua phiên phần mềm FANUC Ladder III / FANUC LADDER-III được kết nối với bộ điều khiển.
Bản sao lưu thang là một tệp riêng biệt với bản sao lưu tham số CNC.
Cả hai đều cần thiết cho việc khôi phục hệ thống hoàn chỉnh sau khi thay thế mô-đun PMC. Xác nhận cả hai bản sao lưu đều là bản mới nhất trước khi bắt đầu quy trình thay thế.
Bản sao lưu thang có trước lần sửa đổi máy cuối cùng sẽ khôi phục cấu hình máy lỗi thời — xác nhận với hồ sơ dịch vụ của nhà sản xuất máy rằng phiên bản thang trong bản sao lưu khớp với trạng thái sản xuất hiện tại.
Hỏi 1: Máy bật nguồn nhưng không có mã M nào hoạt động. Chuyển động trục hoạt động bình thường. Mô-đun PMC có phải là nguyên nhân gây lỗi có khả năng không?
Đây là triệu chứng lỗi PMC điển hình. Điều khiển trục CNC độc lập với mô-đun PMC — trục có thể di chuyển ngay cả khi PMC không thực thi. Mã M, thay dao, hệ thống làm mát và tất cả các chức năng I/O của máy đều chạy qua thang của PMC.
Nếu chuyển động trục bình thường nhưng các chức năng máy bị thiếu, mô-đun PMC là nghi phạm chính. Kiểm tra màn hình trạng thái PMC trên CNC để biết trạng thái thực thi và mã báo lỗi.
Hỏi 2: Sau khi cài đặt A20B-3900-0200 thay thế, những gì cần phải nạp lại trước khi máy hoạt động?
Chương trình thang của nhà sản xuất máy phải được nạp lại trước. Nếu không có nó, PMC sẽ chạy mà không có thang và I/O máy sẽ không được kiểm soát. Sau khi thang được nạp và xác nhận đang chạy, hãy xác minh tất cả các tham số PMC và chỉ định I/O khớp với cấu hình hiện tại của máy.
Sau đó, thực hiện kiểm tra từng bước cẩn thận các chức năng máy trước khi quay lại sản xuất.
Hỏi 3: Có thể sử dụng mô-đun PMC từ thế hệ bộ điều khiển FANUC khác không?
Không. Bộ xử lý PMC A5 trong A20B-3900-0200 dành riêng cho kiến trúc Dòng 30i/31i/32i. Các mô-đun PMC từ Dòng 16i/18i hoặc các thế hệ khác sử dụng kiến trúc bộ xử lý khác và các bộ lệnh thang khác nhau.
Việc cài đặt một mô-đun PMC không tương thích sẽ không hoạt động — bộ điều khiển sẽ không nhận dạng nó. Luôn thay thế bằng mã sản phẩm chính xác cho thế hệ bộ điều khiển.
Hỏi 4: Chương trình thang đang chạy nhưng một số điểm I/O không phản hồi. Đây có thể là lỗi mô-đun PMC không?
Lỗi I/O một phần khi thang đang chạy ít phổ biến là lỗi mô-đun PMC và phổ biến hơn là lỗi dây, bo mạch I/O hoặc tham số.
Mô-đun PMC hoặc chạy thang hoặc không — nó hiếm khi bị lỗi theo cách vô hiệu hóa có chọn lọc các điểm I/O cụ thể.
Kiểm tra màn hình chẩn đoán I/O trên CNC để xác nhận xem các chuyển đổi tín hiệu mong đợi có xảy ra tại các điểm đầu vào của PMC hay không.
Điều này hướng lỗi đến dây dẫn trường, bo mạch I/O hoặc cấu hình tham số PMC.
Hỏi 5: Có thể lưu trữ A20B-3900-0200 dự phòng trong bao lâu trước khi sử dụng?
Được lưu trữ đúng cách — môi trường khô ráo, nhiệt độ ổn định, bao bì chống tĩnh điện — các mô-đun PMC FANUC giữ nguyên tình trạng của chúng trong thời gian dài.
Bản thân mô-đun không có pin và không có các thành phần nhạy cảm với thời gian bị suy giảm trong quá trình lưu trữ thụ động.
Giữ nó tránh xa độ ẩm, chu kỳ nhiệt độ và tiếp xúc tĩnh điện.
Kiểm tra các tiếp điểm đầu nối DIMM xem có bị oxy hóa không trước khi lắp đặt nếu mô-đun đã được lưu trữ trong nhiều năm.
