| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-3900-0241 |

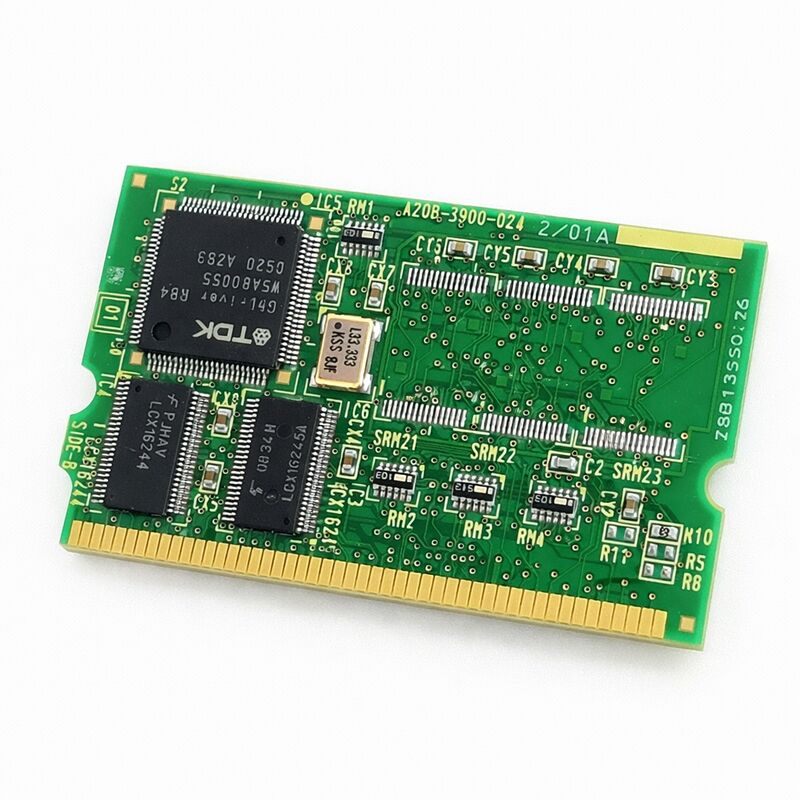

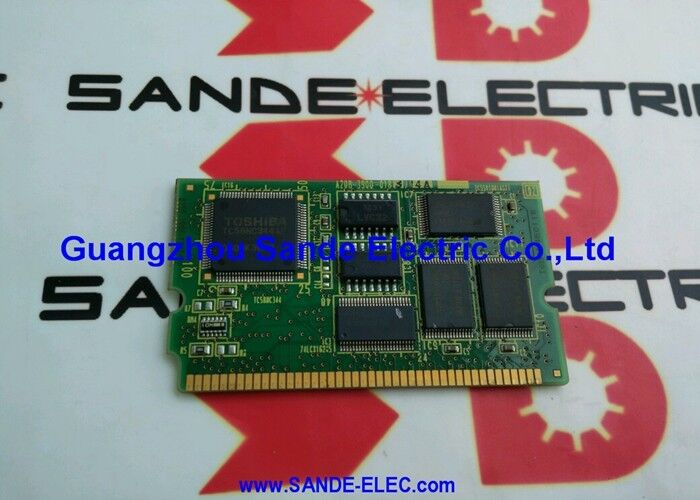

Số phần:A20B-3900-0241
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:Mô-đun bộ nhớ FROM / SRAM (PCB)
Định danh:Mô-đun B2
Từ ID:E4
ID SRAM:04
A20B-3900-0241 là biến thể B2 của FANUC 128 MB FROM / 2 MB SRAM bộ nhớ module tương đương với B1 (A20B-3900-0240), với phân bổ SRAM tăng gấp đôi từ 1 MB lên 2 MB.
Nó được xác nhận để sử dụng trong các hệ thống CNC FANUC 0i-D, trong số những hệ thống khác, và đóng cùng một vai trò cơ bản như mọi mô-đun khác trong loạt A20B-3900:cung cấp bộ nhớ biến động không biến động và pin hỗ trợ bộ điều khiển phụ thuộc vào để lưu trữ phần mềm và dữ liệu thời gian chạy.
128 MB Flash ROM hỗ trợ các cấu hình FANUC CNC được tải đầy đủ.
Phần mềm hệ thống, phần mềm servo, chương trình thang PMC, gói tùy chọn và phần mềm được xác định bởi người dùng đều nằm trong FROM.
FROM trên A20B-3900-0241 lưu trữ tất cả những điều này qua các chu kỳ điện mà không cần pin.
Bộ điều khiển đọc FROM khi khởi động và tải nội dung của nó vào bộ nhớ làm việc.FROM ID E4 và SRAM ID 04 xác định cấu hình bộ nhớ của mô-đun này trong các hệ thống chẩn đoán và cấu hình của FANUC.
SRAM thêm 1 MB so với biến thể B1 chứa các ứng dụng có bộ tham số lớn hơn, yêu cầu lưu trữ chương trình mở rộng,hoặc sử dụng nhiều hơn các chức năng quản lý dữ liệu tùy chọn của FANUC.
Trên các hệ thống mà B2 được lắp đặt tại nhà máy, việc thay thế bằng B1 có thể dẫn đến SRAM không đủ cho bộ tùy chọn được cấu hình.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-3900-0241 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | Mô-đun bộ nhớ FROM / SRAM (PCB) |
| Định danh | Mô-đun B2 |
| Dòng bảng | A20B-3900 |
| Từ ID | E4 |
| ID SRAM | 04 |
| Từ năng lực | 128 MB (Flash ROM, không dễ bay hơi) |
| Khả năng SRAM | 2 MB (được hỗ trợ bởi pin, dễ bay hơi) |
| Hệ thống tương thích | FANUC 0i-D CNC và các bộ điều khiển FANUC khác |
| Cài đặt | Mô-đun cắm, bảng điều khiển chính |
| Sau khi lắp đặt | Tất cả các tập tin FROM, tham số và chương trình phải được tải lại |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 ️ 55°C |
| Nhiệt độ lưu trữ | -20 60°C |
| Độ ẩm | 75% RH tối đa (không ngưng tụ) |
| Điều kiện có sẵn | Mới / Sửa chữa / Sửa chữa |
Flash ROM không cần pin. dữ liệu nó giữ ở lại bất kể trạng thái điện. đó là nơi thích hợp cho bất cứ điều gì không nên thay đổi trong quá trình hoạt động bình thường:phần mềm điều khiển servo, thời gian chạy thang PMC và phần mềm tùy chọn cụ thể cho ứng dụng.
Chúng được sạc một lần khi khởi động và chạy từ RAM cho đến chu kỳ điện tiếp theo.
SRAM khác. nó dễ bay hơi ¢ nó quên nội dung của nó khi điện bị ngắt, trừ khi pin dự phòng giữ cho nó sống.
SRAM chứa dữ liệu thay đổi trong quá trình vận hành máy: các tham số được thiết lập bởi người vận hành máy hoặc kỹ sư dịch vụ, các chương trình gia công được lưu trữ, dữ liệu công cụ hoạt động, bảng bù lỗi pitch.
Tất cả những điều này đi kèm trong SRAM. pin dự phòng là một thành phần bảo trì nó có một cuộc sống dịch vụ và phải được thay thế định kỳ trước khi nó thất bại âm thầm.
SRAM 2 MB trên mô-đun B2 quan trọng nhất trong các hệ thống áp dụng giới hạn 1 MB.
Một bộ điều khiển chạy một chức năng CNC duy nhất với một thư viện chương trình nhỏ và một bộ tham số tối thiểu có thể không bao giờ nhận thấy sự khác biệt.
Một bộ điều khiển quản lý một trung tâm gia công lớn với hàng trăm chương trình được lưu trữ, một cơ sở dữ liệu quản lý tuổi thọ công cụ rộng lớn và một sự bổ sung đầy đủ các tùy chọn sẽ tìm thấy không gian đầu có giá trị.
FANUC 0i-D là một nền tảng CNC tầm trung được triển khai rộng rãi. Nó cung cấp năng lượng cho các trung tâm gia công, trung tâm quay, máy EDM dây và máy nghiền trên một loạt các số trục.
0i-D mang lại những cải tiến khả năng đáng kể so với các phiên bản trước của nó - số lượng trục cao hơn, can thiệp nano, hiệu suất servo được cải thiện và khả năng lựa chọn rộng hơn.
Các bộ điều khiển trong thế hệ này vẫn đang được sản xuất tích cực trên toàn cầu và các mô-đun FROM / SRAM của chúng là các mục bảo trì tích cực.
A20B-3900-0241 được xác nhận cho các thiết bị 0i-D.
Các nhận dạng FROM ID E4 và SRAM ID 04 liên kết mô-đun với cấu hình bộ nhớ cụ thể mà nền tảng 0i-D sử dụng trong phạm vi dung lượng này.
Các ID này xuất hiện trong chẩn đoán cấu hình của bộ điều khiển. Kiểm tra chúng sau khi cài đặt xác nhận bộ điều khiển đã nhận ra mô-đun mới một cách chính xác.
Thay thế A20B-3900-0241 đặt lại phần mềm và dữ liệu của bộ điều khiển vào trạng thái trống.
Tất cả mọi thứ trên mô-đun trước phần mềm hệ thống, tham số, chương trình, dữ liệu bù đắp đã biến mất. Nó phải được khôi phục từ sao lưu trước khi máy có thể chạy.
Chuỗi khôi phục chính xác: tải phần mềm FROM đầu tiên, sau đó tham số, sau đó là các chương trình và dữ liệu người dùng.Cố gắng tải các tham số trước khi phiên bản phần mềm chính xác được cài đặt có thể tạo ra báo động không phù hợp phần mềm.
Kiểm tra phiên bản phần mềm sau khi cài đặt FROM và xác nhận nó phù hợp với phiên bản dự kiến của bản sao lưu trước khi tải các tham số.
Kiểm tra FROM ID và SRAM ID trong màn hình chẩn đoán của bộ điều khiển sau khi cài đặt.
E4 và 04 xác nhận đúng mô-đun được nhận dạng.
Nếu các ID không xuất hiện như mong đợi, hãy kiểm tra tình trạng chỗ ngồi và kết nối của mô-đun trước khi kết luận là lỗi của mô-đun.
Q1: Sau khi cài đặt A20B-3900-0241, bộ điều khiển hiển thị báo động cấu hình ROM. Điều này có nghĩa là gì?
Tiếng báo động này thường xuất hiện khi bộ điều khiển không thể đọc FROM chính xác hoặc khi ID FROM không phù hợp với cấu hình dự kiến của bộ điều khiển.
Xác nhận mô-đun đã hoàn toàn hoạt động.
Nếu đặt đúng và báo động vẫn còn, hãy kiểm tra số phần của mô-đun là chính xác đối với loại bộ điều khiển được lắp đặt.
FROM ID E4 nên xuất hiện trong chẩn đoán cấu hình hệ thống của bộ điều khiển khi mô-đun được nhận dạng chính xác.
Q2: A20B-3900-0241 có thể thay thế A20B-3900-0240 (B1) trong một máy ban đầu được trang bị B1?
Nói chung là có B2 cung cấp cùng 128 MB FROM như B1, với SRAM bổ sung.
Một hệ thống ban đầu được trang bị B1 sẽ không bị tổn hại bởi SRAM bổ sung của B2.
Xác nhận bằng tài liệu của máy rằng mô hình bộ điều khiển chấp nhận cả B1 và B2.
Nạp tất cả các phần mềm và tham số như bình thường sau khi thay thế.
Q3: Các chương trình thang PMC được lưu trữ trên FROM hay SRAM?
Các chương trình thang PMC được lưu trữ trong FROM (không biến động).
Tuy nhiên, các tham số PMC và một số biến dữ liệu PMC được lưu trữ trong SRAM (được hỗ trợ bởi pin).
Cả FROM và SRAM phải được khôi phục đúng sau khi thay thế mô-đun để PMC hoạt động bình thường.
Nạp lại thang thông qua quy trình khôi phục phần mềm FROM và khôi phục các thông số PMC riêng biệt.
Câu 4: SRAM hiển thị trống sau khi cài đặt nhưng FROM được tải chính xác. Tại sao?
Một mô-đun mới hoặc mới được cung cấp có SRAM trống.nhưng dữ liệu SRAM tham số và chương trình phải được tải riêng biệt thông qua các tham số và chương trình phục hồi thủ tục.
Đây là một bước bình thường, dự kiến trong thay thế mô-đun. làm việc thông qua các thủ tục khôi phục hoàn toàn trước khi kiểm tra chức năng máy.
Q5: Làm thế nào để xác nhận FROM ID và SRAM ID sau khi cài đặt A20B-3900-0241?
Truy cập vào màn hình chẩn đoán hệ thống trên bộ điều khiển FANUC thường được tìm thấy trong menu Hệ thống / Cấu hình.
FROM ID và SRAM ID được hiển thị trong bản tóm tắt cấu hình phần cứng của bộ điều khiển.
Đối với A20B-3900-0241, FROM ID nên đọc E4 và SRAM ID nên đọc 04. Các giá trị này xác nhận bộ điều khiển đã xác định đúng mô-đun được cài đặt.
