Mã sản phẩm: A20B-3900-0242
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Mô-đun Bộ nhớ SRAM (PCB)
Dòng Bo mạch: A20B-3900
Hệ thống tương thích: Hệ thống điều khiển CNC FANUC

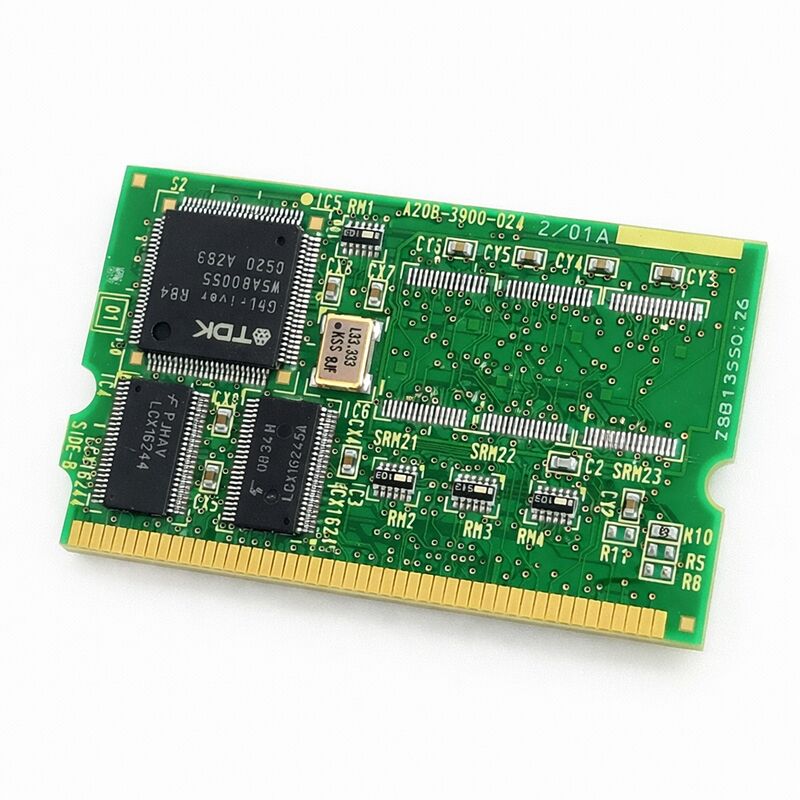

A20B-3900-0242 là một mô-đun bộ nhớ SRAM từ dòng A20B-3900 của FANUC. SRAM — Static Random Access Memory — là bộ nhớ tạm thời được cấp nguồn bằng pin, là trung tâm lưu trữ dữ liệu hoạt động của mọi bộ điều khiển CNC FANUC.
Nó chứa thông tin làm cho mỗi máy trở thành một máy cụ thể: chương trình bộ phận, bảng bù dao, cài đặt tham số, dữ liệu tọa độ phôi và giá trị biến macro. Dữ liệu này phải tồn tại sau khi tắt nguồn. Pin dự phòng trên mô-đun giữ cho nội dung SRAM không bị thay đổi trong nhiều năm giữa các chu kỳ nguồn của máy.
Dòng A20B-3900 đại diện cho dòng mô-đun bộ nhớ thế hệ mới hơn của FANUC.
Các mô-đun này mang lại dung lượng cao hơn và tích hợp tốt hơn so với các kiến trúc bộ nhớ FANUC trước đây.
Phiên bản -0242 cung cấp phân bổ SRAM phù hợp với nền tảng bộ điều khiển được chỉ định của nó.
Khi mô-đun này bị lỗi — hoặc khi pin dự phòng của nó cạn kiệt và không được thay thế — nội dung SRAM sẽ bị mất khi tắt nguồn lần tiếp theo.
Bộ điều khiển sẽ bật lại với bộ nhớ trống. Nó sẽ báo lỗi ngay lập tức. Tất cả dữ liệu dành riêng cho máy phải được khôi phục từ bản sao lưu trước khi máy có thể sản xuất lại các bộ phận.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-3900-0242 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun Bộ nhớ SRAM |
| Dòng Bo mạch | A20B-3900 |
| Loại Bộ nhớ | SRAM (bộ nhớ tạm thời có pin dự phòng) |
| Hệ thống tương thích | Hệ thống điều khiển CNC FANUC |
| Pin dự phòng | Có — Dữ liệu SRAM được giữ lại khi tắt nguồn |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng sẵn có | Mới / Đã tân trang / Đã sửa chữa |
Mọi chương trình mà người vận hành nhập đều nằm trong SRAM. Mọi độ dài dao và bán kính bù đều nằm trong SRAM. Mọi tham số CNC xác định cách máy di chuyển — giới hạn tốc độ ăn dao, thời gian tăng tốc, giá trị điều chỉnh servo, chỉ định I/O — đều nằm trong SRAM.
Danh tính hoạt động của máy hoàn toàn nằm trong bộ nhớ này.
Đây không phải là phần mềm hệ thống. Phần mềm hệ thống nằm trong FROM (Flash ROM) — một bộ nhớ lưu trữ riêng biệt, không bay hơi, không cần pin và không thay đổi trong quá trình sử dụng máy bình thường. SRAM là lớp bộ nhớ làm việc phía trên FROM.
Đây là nơi chứa dữ liệu dành riêng cho nhà máy, dành riêng cho máy và dành riêng cho công việc.
Mất SRAM không làm hỏng phần cứng CNC.
Các bộ phận điện tử vẫn ổn. Nhưng nếu không có dữ liệu SRAM, bộ điều khiển sẽ không có cấu hình. Nó không biết giới hạn di chuyển của máy, thư viện dao của nó, hoặc chương trình nào cần chạy. Mọi thứ phải được nhập lại hoặc khôi phục từ tệp sao lưu trước khi máy có thể sử dụng lại.
Điều này làm cho việc sao lưu — và tình trạng của pin dự phòng — trở thành những mối quan tâm bảo trì cực kỳ quan trọng.
SRAM trên mô-đun này được cấp nguồn bởi một pin dự phòng chuyên dụng khi máy được tắt.
Pin là một nguồn tài nguyên hữu hạn. Nó có tuổi thọ dịch vụ điển hình thay đổi tùy theo điều kiện lưu trữ nhưng thường kéo dài vài năm trong quá trình sử dụng máy bình thường.
Khi điện áp pin giảm xuống dưới ngưỡng giữ SRAM, dữ liệu sẽ bị mất vào lần tiếp theo máy bị tắt nguồn.
Bộ điều khiển FANUC sẽ đưa ra cảnh báo pin yếu trước khi pin đạt đến điểm lỗi.
Cảnh báo đó là tín hiệu thay thế. Đừng bỏ qua nó, đừng bỏ qua nó mà không thay pin, và đừng tắt máy trước khi thay thế. Một khi cảnh báo xuất hiện, cửa sổ để thay thế an toàn sẽ mở ra — nhưng nó có giới hạn.
Thay pin khi đang bật nguồn là quy trình đúng trên hầu hết các hệ thống FANUC.
Điều này giữ cho nội dung SRAM hoạt động trong quá trình thay thế. Xác minh tài liệu bảo trì của máy để biết quy trình đúng trước khi bắt đầu.
Bất kỳ công việc nào với mô-đun bộ nhớ đều bắt đầu bằng việc sao lưu dữ liệu. Sao lưu toàn bộ tham số, sao lưu chương trình, sao lưu dữ liệu dao, sao lưu biến macro — mọi danh mục dữ liệu SRAM nên được ghi lại vào thẻ nhớ hoặc bộ nhớ ngoài trước khi chạm vào mô-đun.
Một bản sao lưu được thực hiện năm phút trước khi thay mô-đun có giá trị hơn nhiều so với một bản sao lưu được thực hiện sáu tháng trước nếu có bất kỳ thay đổi nào.
Màn hình khởi động của bộ điều khiển FANUC cung cấp các công cụ sao lưu.
Chức năng BOOT có sẵn trên hầu hết các bộ điều khiển cũng vậy. Định dạng thẻ nhớ, bắt đầu sao lưu, xác minh rằng các tệp có mặt và có kích thước khác không, sau đó tiến hành công việc với mô-đun.
Q1: Bộ điều khiển hiển thị lỗi chẵn lẻ SRAM khi khởi động. Điều này có nghĩa là gì và nên kiểm tra gì trước tiên?
Lỗi chẵn lẻ SRAM cho biết bộ điều khiển đã phát hiện dữ liệu bị hỏng trong SRAM — nội dung đã lưu trữ không khớp với các giá trị kiểm tra lỗi của nó. Trước tiên, hãy kiểm tra điện áp pin dự phòng. Pin cạn là nguyên nhân phổ biến nhất.
Nếu pin yếu, hãy thay thế nó và khôi phục từ bản sao lưu. Nếu pin tốt, bản thân mô-đun có thể bị lỗi phần cứng và nên được thay thế sau khi xác nhận có bản sao lưu.
Q2: Cảnh báo pin đã xuất hiện. Cần xử lý khẩn cấp như thế nào?
Xử lý nó trước khi tắt máy lần tiếp theo. Cảnh báo xuất hiện khi pin vẫn còn đủ điện để duy trì SRAM — nhưng khoảng cách đó sẽ thu hẹp dần theo thời gian. Lên lịch thay thế trong ca làm việc hiện tại hoặc trong cửa sổ bảo trì tiếp theo.
Đừng lên kế hoạch tắt máy qua đêm mà không thay pin hoặc sao lưu mới.
Q3: Sau khi thay thế mô-đun SRAM, máy báo lỗi "PARAMETER ENABLE" và tất cả các tham số dường như bằng không. Điều gì đã xảy ra?
Một mô-đun mới được cài đặt trống. Tất cả dữ liệu SRAM — tham số, chương trình, bù trừ — đều vắng mặt. Điều này là bình thường. Khôi phục toàn bộ bộ tham số từ bản sao lưu bằng chức năng khôi phục trên màn hình khởi động.
Nếu không có bản sao lưu gần đây, các tham số phải được nhập lại thủ công từ tài liệu máy hoặc từ bản in tham số.
Không bao giờ vận hành máy mà không xác minh tính đúng đắn của tham số sau khi thay thế mô-đun bộ nhớ.
Q4: Mô-đun SRAM từ dòng A20B-3900 có thể được hoán đổi giữa các biến thể mã sản phẩm khác nhau không?
Các biến thể khác nhau trong dòng mô-đun SRAM A20B-3900 mang các phân bổ dung lượng khác nhau và có thể được ghép nối với các nền tảng bộ điều khiển khác nhau. Khả năng hoán đổi không được đảm bảo giữa các biến thể hậu tố.
Luôn khớp mã sản phẩm chính xác của mô-đun thay thế với mô-đun đang được tháo ra.
Sự không khớp về dung lượng có thể khiến bộ điều khiển báo lỗi hoặc hoạt động không thể đoán trước sau khi cài đặt.
Q5: Mô-đun A20B-3900-0242 đã tháo ra có thể giữ dữ liệu của nó trong bao lâu khi lưu trữ?
Nếu không có nguồn điện hoạt động, pin của mô-đun sẽ duy trì dữ liệu SRAM trong quá trình lưu trữ.
Một pin tốt trong mô-đun được lưu trữ có thể giữ dữ liệu trong nhiều năm. Tuy nhiên, pin vẫn tiêu hao trong quá trình lưu trữ giống như trong quá trình sử dụng — chỉ chậm hơn nếu nhiệt độ lưu trữ thấp.
Nếu một mô-đun đang được lưu trữ như một phụ tùng được tải sẵn, hãy kiểm tra tình trạng pin của nó trước khi dựa vào nó để thay thế.
Một mô-đun có pin tốt và dữ liệu sao lưu gần đây là một phụ tùng có giá trị; một mô-đun có pin cạn chỉ là phần cứng.
