| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-8001-0641 |

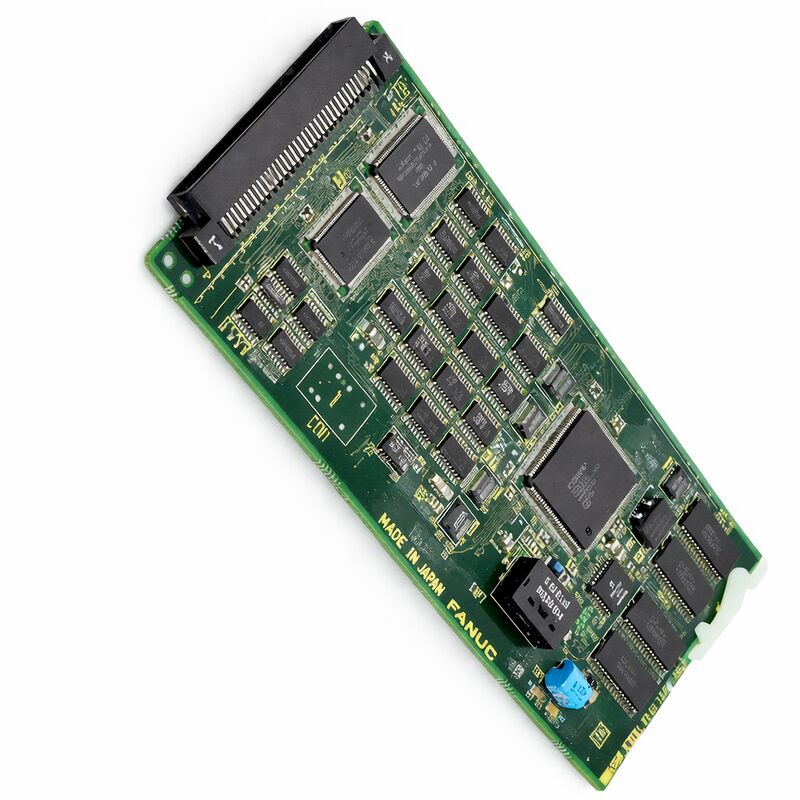

CácFANUC A20B-8001-0641là mộtPCB giao diện HSSBđược sử dụng trên mặt CNC của FANUC i-Series điều khiển.16i, 18i và 21inền tảng, gắn trong đơn vị cơ bản, và bao gồmCOP7đầu nối quang cho kết nối bus hàng loạt tốc độ cao.
Trong một môi trường máy tính thực tế,bảng này được chọn khi CNC cần một con đường truyền thông quang chuyên dụng đến một máy tính cá nhân tương thích thay vì một kết nối chuỗi tốc độ thấp tiêu chuẩn.
Trong kiến trúc phần cứng i-Series, HSSB là bus hàng loạt tốc độ cao được sử dụng để truyền một lượng lớn dữ liệu giữa máy CNC và máy tính thông qua sợi quang.
Điều đó làm cho A20B-8001-0641 là một bảng để truyền thông và tích hợp hệ thống hơn là để điều khiển trục, năng lượng trục, hoặc chỉ hiển thị chức năng.
Nó thường được cài đặt cùng với phần cứng điều khiển cốt lõi như thẻ CPU, thẻ điều khiển trục và các mô-đun bộ nhớ trong cấu trúc điều khiển nền màu vàng.
Một chi tiết thực tế quan trọng trong quá trình lập kế hoạch hệ thống: chiều dài cáp HSSB có thể lên đến100 métkhi bảng giao diện bên NC này được ghép nối với các bảng bên PC tương thích cụ thể.
Điều đó làm cho bảng hữu ích không chỉ cho tích hợp ở cấp độ tủ, mà còn cho các cài đặt mà một liên kết quang sạch được ưa thích trên một khoảng cách máy-PC dài hơn.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-8001-0641 |
| Thương hiệu | FANUC |
| Loại sản phẩm | PCB giao diện |
| Chức năng của hội đồng quản trị | Giao diện HSSB |
| Gia đình kiểm soát | 16i / 18i / 21i i-Series |
| Trung tâm kết nối | Sợi quang |
| Bộ kết nối quang học | COP7 |
| Vụ cài đặt | Bảng bên CNC trong đơn vị cơ bản |
| Vai trò điển hình | Truyền thông CNC-PC tốc độ cao |
CácA20B-8001-0641là phù hợp nhất choTruyền thông tốc độ cao PC-CNCtrong các hệ thống FANUC i-Series.
Nó phù hợp với máy tính cần một liên kết HSSB quang học để chuyển tải khối lượng dữ liệu lớn hơn, tích hợp phần mềm hỗ trợ dựa trên PC,hoặc duy trì một cấu trúc truyền thông CNC-PC được thiết lập mà không thay đổi kiến trúc điều khiển ban đầu.
Nó cũng phù hợp vớiHỗ trợ nâng cấp,thay thế bảng trong điều khiển 16i/18i/21i, vàCông việc dịch vụ trên hệ thống nền màu vàng i-Serieskhi đường dẫn HSSB ban đầu phải được khôi phục.
Về mặt bảo trì, bảng này hữu ích nhất khi phần cứng CNC vẫn còn hoạt động và lớp truyền thông cần bảng giao diện chính xác hơn là thay đổi điều khiển rộng hơn.
Q1: Mục đích chính của A20B-8001-0641 là gì?
Nhiệm vụ của nó là cung cấpGiao diện HSSB ở phía CNC, cho phép một điều khiển FANUC i-Series trao đổi một lượng lớn dữ liệu với một máy tính tương thích thông qua một kết nối sợi quang.
Câu 2: Đây là bảng HSSB bên máy tính?
Không, mô hình này làBảng giao diện bên CNC/cạnh CNCPhân phối HSSB sử dụng một bảng bên CNC và một bảng giao diện bên PC riêng biệt, được kết nối thông qua sợi quang.
Q3: Nó thường liên quan đến các điều khiển FANUC nào?
Nó liên quan đếnĐiều khiển i-series như 16i, 18i và 21i, và được lắp đặt trong đơn vị cơ bản CNC thay vì trong một hộp giao tiếp bên ngoài chung.
Q4: Tại sao kết nối COP7 quan trọng?
CácCOP7Kết nối là điểm kết nối quang học được sử dụng bởi các liên kết HSSB.Tình trạng kết nối và tính tương thích của cáp liên quan trực tiếp đến sự ổn định của truyền thông.
Q5: Điều gì nên được kiểm tra trước khi thay thế bảng này?
Xác nhận số bộ phận chính xác, xác minh rằng máy thực sự sử dụng HSSB, kiểm tra tình trạng kết nối quang và sợi quang, và kiểm tra rằng bảng giao diện phía PC ghép nối tương thích.
Vì bảng này thuộc về lớp truyền thông, chẩn đoán lỗi nên bao gồm toàn bộ đường dẫn HSSB chứ không chỉ là thẻ CNC.
