| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-8002-0040 |

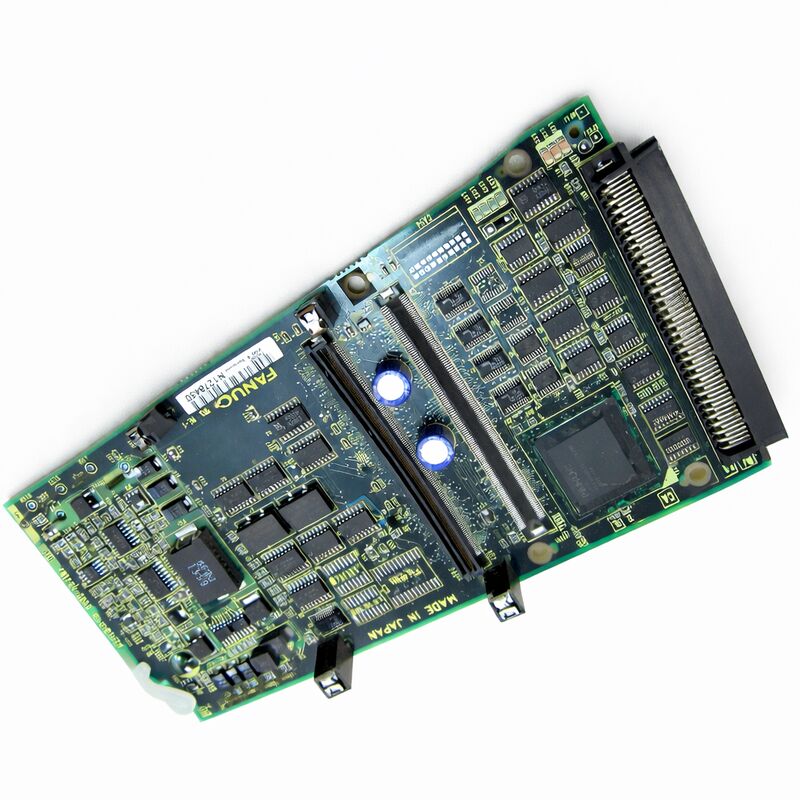

CácFANUC A20B-8002-0040được công khai mô tả là mộtPCB RISChoặcRISC CPU PCBchoFANUC Series 16i, 18i và 21iđiều khiển.
Các mô tả công khai đặt nó trên phần nâng của PCB điều khiển chính i-Series, nơi nó phục vụ như một mô-đun xử lý bổ sung hơn là một giao diện hoặc bảng đơn giản.
Vị trí bảng đó mang lại cho A20B-8002-0040 một vai trò mở rộng hơn trong kiến trúc CNC.
Các mô tả công khai kết nối nó với các nhiệm vụ xử lý nâng cao như:điều khiển đa trục,Quản lý nhiều trục, vàgiao diện truyền thông tốc độ cao, làm cho nó đặc biệt phù hợp trong các cấu hình điều khiển i-Series có khả năng cao hơn.
| Điểm | Thông số kỹ thuật |
|---|---|
| Số phần | A20B-8002-0040 |
| Thương hiệu | FANUC |
| Loại sản phẩm | PCB |
| Vai trò của hội đồng quản trị | RISC PCB / RISC CPU board |
| Gia đình kiểm soát | 16i / 18i / 21i |
| Vụ cài đặt | Bảng mở rộng gắn trên thang |
| Sử dụng điển hình | Mở rộng, sửa chữa, thay thế |
A20B-8002-0040 phù hợp nhất vớiKiến trúc mở rộng CNC i-Series, đặc biệt là khi điều khiển sử dụng một lớp xử lý bổ sung ngoài thiết lập tích hợp cơ bản.
Các mô tả công khai đặc biệt liên kết bảng này vớiđa trục,nhiều trục, vàgiao diện truyền thôngchức năng, vì vậy nó phù hợp với các ứng dụng nơi máy phụ thuộc vào khả năng điều khiển nâng cao hơn là phần cứng điều khiển cơ bản tối thiểu.
Đối với những người mua bảo trì, nó có liên quan nhất trongsửa chữa các hệ thống mở rộng 16i/18i/21i,thay thế bảng vi xử lý, vàHỗ trợ dịch vụ cho các máy phải giữ lại bộ sưu tập bảng i-Series ban đầu.
Khung ứng dụng thực tế đó là một giải thích kỹ thuật về vai trò mở rộng RISC được mô tả công khai của hội đồng quản trị.
Trước khi thay thế A20B-8002-0040, kỹ thuật viên nên xác nhận rằng máy thực sự sử dụngcấu hình bảng RISC gắn trên thangvà lỗi không nằm trong bo mạch chủ chính, giao diện tùy chọn hoặc ngăn nối xung quanh.
Vì các nguồn công khai mô tả bảng này là một mô-đun xử lý bổ sung, nên thay thế theo chẩn đoán bảng xếp hạng chứ không phải là trao đổi PCB chung.
Trong quá trình lắp đặt, sự phù hợp chính xác mô hình quan trọng bởi vì một bảng mở rộng RISC được gắn với một gia đình điều khiển và vai trò bảng cụ thể.
Sau khi thay thế, kiểm tra dịch vụ tốt bao gồm khởi động ổn định, nhận dạng bình thường bởi hệ thống CNC và hoạt động đúng đắn của bất kỳ chức năng mở rộng nào mà máy phụ thuộc,chẳng hạn như axis bổ sung hoặc chế biến trụcĐiểm cuối cùng là một kết luận kỹ thuật dựa trên mô tả chức năng công cộng của hội đồng quản trị.
Q1: A20B-8002-0040 được sử dụng cho gì?
Nó được mô tả công khai là một PCB RISC cho các bộ điều khiển FANUC 16i, 18i và 21i, được sử dụng như một bảng xử lý bổ sung trong kiến trúc i-Series.
Q2: board này giống với mainboard?
Không. Các mô tả công khai đặt nó trên phần nâng của PCB điều khiển chính và mô tả nó là một mô-đun xử lý bổ sung.
Q3: Tại sao nó được kết nối với các chức năng đa trục hoặc đa xoắn?
Bởi vì mô tả bảng công khai liên kết nó rõ ràng với hỗ trợ tính toán bổ sung cho điều khiển đa trục, quản lý đa trục và giao diện truyền thông.
Q4: Điều gì nên được kiểm tra trước khi thay thế nó?
Các kỹ thuật viên nên xác nhận số bộ phận chính xác, xác minh gia đình điều khiển, kiểm tra kết nối nâng, và đảm bảo lỗi thực sự chỉ ra bảng mở rộng RISC chứ không phải các bảng liền kề.Đây là hướng dẫn thực tế dựa trên vai trò công khai của nó trong bảng xếp hạng.
Q5: Tại sao không sử dụng một PCB tương tự thay thế?
Bởi vì các bảng trong loại này bị ràng buộc với vai trò xử lý cụ thể và thực hiện gia đình điều khiển.
Danh sách công cộng không mô tả A20B-8002-0040 là một tấm thay thế chung.
