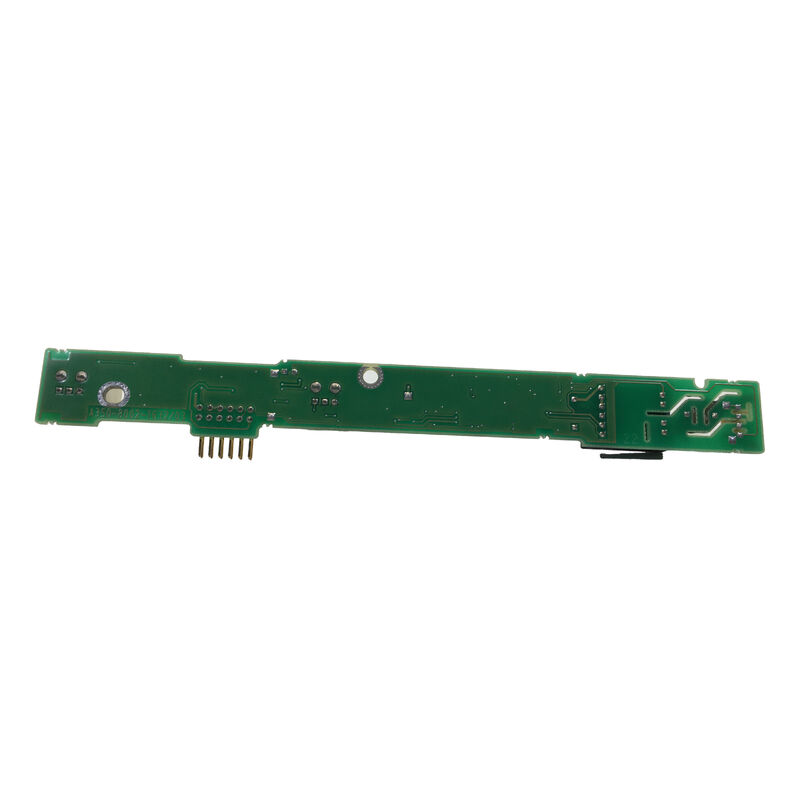

A20B-8002-0633 Bảng mạch PCB Fanuc A20B80020633 A2OB-8OO2-O633

Backlight Inverter PCB cho hệ thống LCD màu 8,4 inch

Tổng quan

CácFANUC A20B-8002-0633là mộtPCB biến tần đèn nềnsử dụng bên trongHệ thống điều khiển dòng 0iĐặc biệt làcấu hình giữa loạt 0i-C và 0i-Dvới8Màn hình màu.4 inchCông việc của nó là hỗ trợ giai đoạn điện được yêu cầu bởi phần đèn nền LCD, cho phép màn hình chiếu sáng chính xác và duy trì tầm nhìn có thể sử dụng trong khi hoạt động.

Trong lĩnh vực này, một bảng biến tần đèn nền là một thành phần rất cụ thể nhưng rất quan trọng.

Bản thân bảng điều khiển LCD có thể vẫn còn và về mặt kỹ thuật còn nguyên vẹn, tuy nhiên màn hình có thể xuất hiện tối, mờ hoặc không thể đọc được nếu giai đoạn biến tần không hoạt động đúng cách.

Điều đó có nghĩa là một cỗ máy có thể có vẻ như có màn hình bị hỏng khi vấn đề thực sự nằm trong mạch điện đèn nền chứ không phải trong bảng điều khiển hoặc bảng điều khiển chính.

Điều này làm cho A20B-8002-0633 đặc biệt phù hợp với các tình huống sửa chữa liên quan đến màn hình mờ, điều kiện hiển thị màu đen với điều khiển tích cực ở nền hoặc khởi động đèn nền không nhất quán.

Đối với các kỹ thuật viên quen thuộc với các hệ thống 0i, bảng biến tần là một điểm kiểm tra tiêu chuẩn trong chuỗi điện hiển thị,đặc biệt là trong các tập hợp điều khiển có nền màu vàng, nơi nhiều thành phần liên quan đến màn hình hoạt động cùng nhau trong một cấu trúc nhỏ gọn.

Ảnh chụp ứng dụng

Hệ thống phù hợp

• FANUC 0i-C
• FANUC 0i D
• Các bộ điều khiển giữa loạt với nền màu vàng

Kích thước hiển thị liên quan

• 8Hệ thống LCD màu 0,4 inch

Chức năng của hội đồng quản trị

• Hỗ trợ điện biến tần đèn hậu
• Vai trò của mạch chiếu sáng LCD
• Khôi phục màn hình và thay thế bảo trì

Tại sao Hội đồng này quan trọng trong công việc rao giảng?

Một PCB biến tần đèn hậu không giống như bảng điều khiển LCD, và nó không giống như bảng điều khiển màn hình chính.

Nó nằm trong một vai trò điện tập trung hơn: cung cấp năng lượng cho mặt chiếu sáng của hệ thống màn hình.

Trong thực tiễn bảo trì, sự khác biệt này rất quan trọng bởi vì thay thế thành phần hiển thị sai là lãng phí thời gian và không giải quyết lỗi.

Do đó, A20B-8002-0633 được tiếp cận tốt nhất như một bộ phận dịch vụ chuyên dụng để khôi phục độ sáng và khả năng đọc màn hình trong cấu hình dòng 0i chính xác.

Câu hỏi thường gặp

Câu 1: A20B-8002-0633 thực sự làm gì bên trong điều khiển?
Bảng này hoạt động như một PCB biến tần đèn nền, có nghĩa là nó hỗ trợ chuyển đổi năng lượng cần thiết cho hệ thống đèn nền LCD.nó giúp màn hình chiếu sáng để người vận hành có thể nhìn thấy rõ giao diện CNC.

Nếu phần biến tần bị hỏng, màn hình có thể xuất hiện màu đen hoặc cực kỳ mờ ngay cả khi bộ điều khiển chính nó vẫn đang chạy.

Q2: Làm thế nào một bảng biến tần khác với bản thân bảng LCD?
Bảng LCD là bề mặt hiển thị trực quan, trong khi bảng biến tần hỗ trợ chức năng chiếu sáng làm cho bảng có thể đọc được.

Một bộ biến tần bị hỏng có thể làm cho một màn hình LCD khỏe mạnh xuất hiện chết.và lỗi bảng chính thay vì đối xử với mỗi màn hình tối như một LCD xấu.

Q3: Những triệu chứng nào thường chỉ ra sự cố của bảng biến tần?
Các triệu chứng phổ biến bao gồm màn hình rất tối, màn hình nhấp nháy một thời gian ngắn khi khởi động và sau đó trở nên mờ, ánh sáng không nhất quán,hoặc màn hình trở nên không thể đọc được trong khi điều khiển dường như hoạt động.

Trong chẩn đoán thực địa, các kỹ thuật viên thường xác nhận liệu máy vẫn đang chạy trong nền trước khi quyết định vấn đề hiển thị có liên quan đến đèn nền hay không.

Q4: Tại sao việc khớp mô hình chính xác là quan trọng đối với các bảng biến tần đèn hậu?
Bởi vì các bảng biến tần bị ràng buộc với kích thước màn hình cụ thể, cấu hình bảng điều khiển và các gia đình điều khiển.

Một bảng tương tự trực quan có thể không phù hợp với hệ thống LCD mục tiêu.nhưng cũng cho hành vi chiếu sáng ổn định và độ tin cậy lâu dài.

Q5: Các kỹ sư nên kiểm tra những gì trước khi thay thế PCB biến tần này?
Họ nên kiểm tra tình trạng màn hình LCD, dây chuyền, đầu nối và phần cứng màn hình xung quanh,và xác minh rằng vấn đề không được gây ra bởi các vấn đề điện thượng nguồn hoặc thiệt hại trong tủ điều khiển.

Nó cũng là một thực tiễn tốt để tìm kiếm các dấu hiệu của căng thẳng nhiệt hoặc lão hóa trong khu vực hiển thị, vì các lỗi bước biến tần thường liên quan đến giờ hoạt động dài và điều kiện nhiệt.
