| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-8100-0137 |

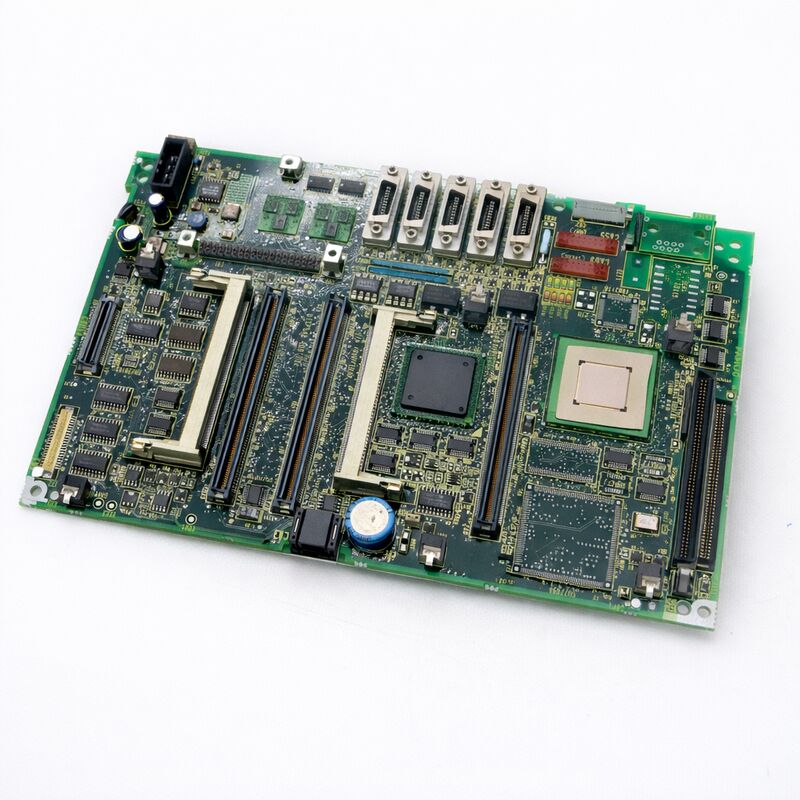

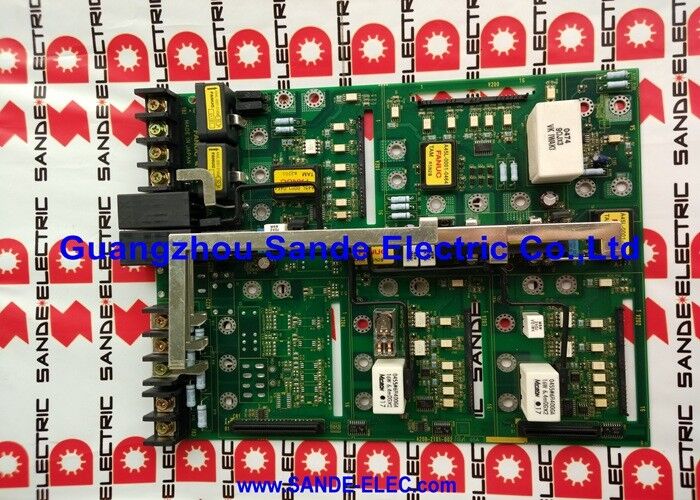

A20B-8100-0137 là bo mạch chủ chính cho FANUC Series 21i-A trong cấu hình gắn trên LCD. Trong thiết kế gắn trên LCD, bo mạch điều khiển chính của CNC tích hợp vào mặt sau của cụm màn hình LCD/bảng điều khiển vận hành — bo mạch chủ và màn hình là một đơn vị vật lý kết hợp thay vì đơn vị điều khiển riêng biệt và cụm bảng điều khiển được sử dụng trong các thiết kế gắn trên giá đỡ độc lập. Hai cấu hình chia sẻ cùng một nền tảng CNC 21i-A nhưng khác nhau về đóng gói vật lý.
Bo mạch chủ chính gắn trên LCD này xử lý tất cả các chức năng cốt lõi của CNC 21i-A: thực thi phần mềm CNC, thực thi ladder PMC, quản lý I/O, xử lý giao diện vận hành và phối hợp các mô-đun chức năng của đơn vị điều khiển. Bo mạch chủ chính bị lỗi sẽ gây ra lỗi hệ thống điều khiển hoàn toàn.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-8100-0137 |
| CNC tương thích | Series 21i-A |
| Lắp đặt | Gắn trên LCD |
| PMC | PMC-SA1 |
| Tốc độ lệnh | 5 μs/bước |
| Số bước Ladder tối đa | 5.000 |
| Series | A20B-8100 |
Phiên bản PMC được nhúng trong bo mạch này là PMC-SA1: thực thi lệnh 5 μs/bước và tối đa 5.000 bước ladder. Điều này phân biệt nó với biến thể PMC-SA5, cung cấp tốc độ thực thi cao hơn và dung lượng ladder lớn hơn.
Đối với máy 21i-A được trang bị PMC-SA1 từ lần sản xuất ban đầu, A20B-8100-0137 là bộ thay thế tương đương, bảo toàn cấu hình PMC ban đầu. Thay thế bằng bo mạch mang PMC-SA5 về mặt kỹ thuật sẽ tăng khả năng nhưng thay đổi môi trường PMC — nếu ladder của máy đã cài đặt được viết và tinh chỉnh cho hành vi SA1, việc giới thiệu SA5 mà không xem xét sẽ không phải là một sự thay thế đơn giản.
Giới hạn ladder 5.000 bước đáp ứng logic tự động hóa điển hình cho các máy công cụ nhỏ và vừa: các trình tự thay dao, logic khóa an toàn, phản hồi bảng điều khiển vận hành và quản lý chế độ máy đều nằm gọn trong dung lượng này cho các ứng dụng trung tâm gia công và máy tiện đơn giản.
Ba điểm kiểm tra tương thích trước khi đặt hàng:
Q1: Sự khác biệt giữa PMC-SA1 và PMC-SA5 là gì?
Cả hai đều là phiên bản PMC nhúng trong dòng bo mạch chủ 21i-A. PMC-SA1 (bo mạch này) cung cấp tốc độ lệnh 5 μs/bước với dung lượng ladder tối đa 5.000 bước. PMC-SA5 cung cấp tốc độ thực thi lệnh nhanh hơn và dung lượng ladder lớn hơn. Chúng không thể thay thế cho nhau mà không xác minh rằng chương trình ladder của máy đã cài đặt tương thích với môi trường SA5.
Q2: Bo mạch chủ gắn trên LCD là gì và nó khác với bo mạch độc lập như thế nào?
Trong thiết kế gắn trên LCD, bo mạch chủ CNC tích hợp vào mặt sau của đơn vị màn hình LCD/bảng điều khiển vận hành — bo mạch và màn hình là một cụm vật lý kết hợp. Trong thiết kế độc lập, bo mạch chủ nằm trong một tủ giá đỡ điều khiển riêng biệt. Cả hai đều sử dụng cùng một nền tảng CNC 21i-A nhưng phần cứng vật lý khác nhau. Bo mạch chủ gắn trên LCD và bo mạch chủ độc lập không thể thay thế vật lý cho nhau.
Q3: Việc thay thế A20B-8100-0137 có yêu cầu sao lưu dữ liệu CNC không?
Có. Sao lưu tất cả dữ liệu CNC — tham số, ladder PMC, dữ liệu dao cụ, chương trình — trước khi tháo bo mạch gốc. Các tham số CNC nằm trong các mô-đun bộ nhớ SRAM, không nằm trong bản thân bo mạch chủ, nhưng việc sao lưu hoàn chỉnh sẽ bảo vệ khỏi mọi mất mát dữ liệu trong quá trình thay thế. Bo mạch thay thế đi kèm với cài đặt mặc định của nhà máy.
Q4: Cần kiểm tra những gì trước khi kết luận bo mạch chủ đã bị lỗi?
Kiểm tra điện áp nguồn cấp cho bộ điều khiển — nguồn cấp bị lỗi sẽ tạo ra các triệu chứng tương tự. Xác minh tất cả các kết nối và vị trí của mô-đun bộ nhớ. Kiểm tra trạng thái đèn LED chẩn đoán giai đoạn khởi động so với sổ tay bảo trì 21i-A để xác định giai đoạn lỗi cụ thể. Việc khởi động bị kẹt ở giai đoạn khởi tạo màn hình và không có đèn LED nào tiến triển có thể cho thấy các vấn đề về nguồn cấp trước bo mạch chủ.
Q5: A20B-8100-0137 có tương thích với 21i-B hoặc 16i-A không?
Không. A20B-8100-0137 dành riêng cho cấu hình gắn trên LCD 21i-A. Các dòng 21i-B, 16i-A và 18i-A sử dụng mã bo mạch chủ khác. Dòng 21i-B sử dụng số hiệu bo mạch khác ngay cả trong cùng một dòng A20B-8100. Xác nhận CNC đã cài đặt là Series 21i-A và bo mạch chủ hiện tại là A20B-8100-0137 trước khi đặt hàng.
