Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-8100-0271 |

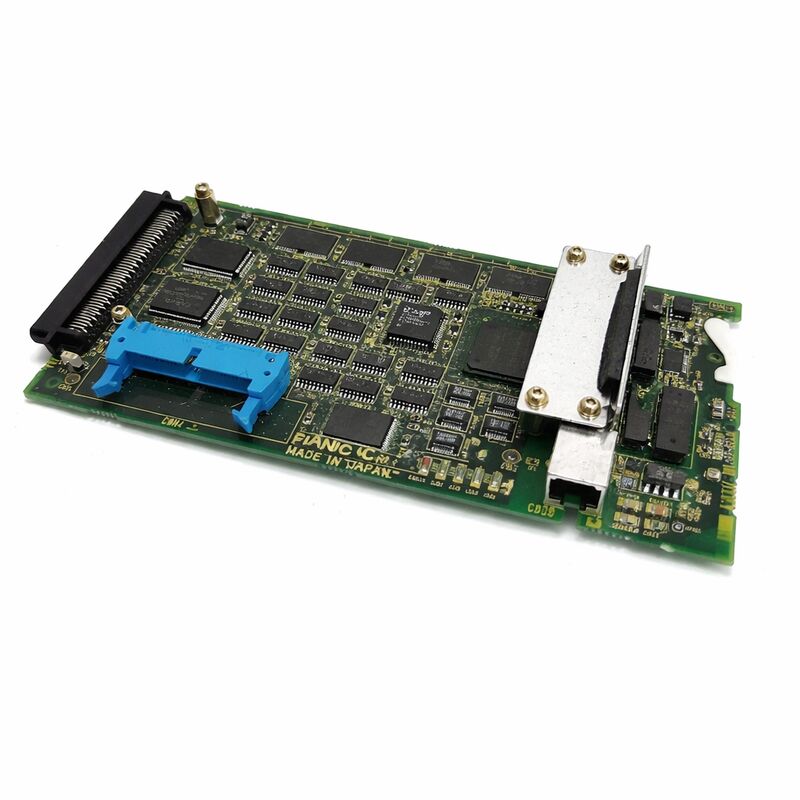

A20B-8100-0271 là PCB tùy chọn máy chủ dữ liệu cho các bộ điều khiển CNC dòng i của FANUC. Được cài đặt trong một khe cắm tùy chọn trên bộ nâng bảng chính của bộ điều khiển, nó thêm hai chức năng đồng thời:lưu trữ chương trình NC cỡ lớn trên thẻ flash ATA, và kết nối Ethernet với mạng LAN của nhà máy để quản lý chương trình DNC.
Nếu không có bảng này, một máy tính CNC i-series lưu trữ các chương trình NC trong bộ nhớ FROM / SRAM chính của nó. dung lượng đo bằng kilobyte đến vài trăm kilobyte.các chương trình được lưu trữ trên thẻ flash ATA, trong đó dung lượng được đo bằng megabyte đến gigabyteCác bộ phận phức tạp với các bước can thiệp mịn, đường viền đa bề mặt hoặc các bộ phụ quy trình lớn có thể được lưu trữ tại địa phương trong máy đầy đủ, sẵn sàng để chạy ngay lập tức.
Giao diện Ethernet kết nối máy chủ dữ liệu với LAN của nhà máy thông qua giao thức máy chủ dữ liệu tương thích FTP của FANUC.hoặc máy trạm kỹ thuật có thể tải lên và tải xuống các chương trình qua mạng mà không cần phương tiện vật lý hoặc kết nối cáp RS-232CBởi vì các chương trình chạy từ lưu trữ flash địa phương thay vì phát trực tuyến từ mạng, sự gián đoạn mạng trong quá trình cắt không ảnh hưởng đến hoạt động của máy.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-8100-0271 |
| CNC tương thích | Dòng 15i, 16i, 18i, 21i, 0i |
| Giao diện | Ethernet |
| Lưu trữ | Thẻ flash ATA (cổng kết nối CNH6) |
| Dòng | A20B-8100 |
| ATA Adapter | Không thường bao gồm (được cải tạo) |
| Nguồn gốc | Nhật Bản |
Bộ điều hợp thẻ flash ATA kết nối với đầu nối CNH6 trên bảng và phải được gắn trước khi bảng được cài đặt không thể truy cập khi bảng nằm trong khe cắm.Các đơn vị được cải tạo trên thị trường thứ cấp thường được cung cấp mà không có bộ điều hợp ATA; nếu không bao gồm thì phải lấy riêng.
Các bảng không thể được lắp đặt trong các vị trí khe cắm tùy chọn nhất định do các yêu cầu khoảng cách vật lý của bộ điều hợp ATA:
Xác nhận vị trí khe trống của bộ điều khiển trước khi đặt hàng.
Một số bộ điều khiển 16i-B/18i-B đã nhúng Ethernet trên bảng chính cho phép giao tiếp FOCAS2/Ethernet để giám sát máy và phát trực tuyến chương trình DNC.Đây không phải là tương tự như các chức năng máy chủ dữ liệu. Ethernet nhúng một mình không cung cấp lưu trữ địa phương thẻ ATA hoặc giao thức FTP máy chủ dữ liệu.Một máy tính có Ethernet nhúng vẫn có thể hưởng lợi từ A20B-8100-0271 nếu cần lưu trữ chương trình cục bộ lớn hoặc nếu hoạt động không có luồng là một yêu cầu.
Chức năng máy chủ dữ liệu cũng yêu cầu phần mềm tùy chọn FANUC tương ứng được kích hoạt trong FROM của CNC.màn hình máy chủ dữ liệu và các chức năng sẽ không xuất hiện trong giao diện máy điều khiển CNC ngay cả khi bảng được cài đặt.
Q1: Chức năng máy chủ dữ liệu có yêu cầu một tùy chọn phần mềm được bật không?
Các chức năng máy chủ dữ liệu đòi hỏi các phần mềm tùy chọn tương ứng được kích hoạt trong CNC của FROM Nếu tùy chọn không được kích hoạt,màn hình máy chủ dữ liệu và các chức năng sẽ không xuất hiện trong giao diện máy điều khiển CNC ngay cả khi bảng được cài đặt vật lý. Kiểm tra màn hình trạng thái tùy chọn hệ thống để xác nhận tùy chọn máy chủ dữ liệu có sẵn trước khi đặt hàng phần cứng thay thế.
Câu 2: Bộ chuyển đổi ATA bị thiếu trong bảng được sửa chữa. Nó kết nối ở đâu?
Bộ điều hợp thẻ flash ATA kết nối với đầu nối CNH6 trên bảng A20B-8100-0271.Nó phải được gắn với CNH6 trước khi bảng được lắp đặt trong khe cắm tùy chọn. Nguồn thích hợp ATA riêng biệt và gắn nó vào bảng trước khi cài đặt.
Q3: Điều gì sẽ xảy ra nếu bảng được lắp đặt trong một vị trí khe hạn chế?
Bộ chuyển đổi thẻ ATA có các yêu cầu về độ rõ ràng vật lý mâu thuẫn với bộ LCD hoặc các bảng liền kề trong các vị trí khe nhất định.Cài đặt trong một khe cắm hạn chế ngăn chặn bộ điều khiển đóng đúng hoặc ngăn chặn bộ điều hợp ATA ngồi. Xác nhận một vị trí khe được phép có sẵn trong bộ điều khiển cụ thể trước khi cài đặt.
Q4: A20B-8100-0271 có thể được sử dụng trong bộ điều khiển 30i hoặc 31i không?
Không. A20B-8100-0271 là cho thế hệ 15i/16i/18i/21i/0i i-series. Dòng 30i/31i/32i sử dụng kiến trúc phần cứng khác nhau và định dạng bảng tùy chọn khác nhau.Các bộ điều khiển đó sử dụng bảng tùy chọn A20B-8101 cho chức năng Ethernet và máy chủ dữ liệu.
Q5: Khả năng thẻ flash ATA nào tương thích?
Thẻ flash ATA tiêu chuẩn trong phạm vi công suất được xác định bởi phiên bản phần mềm máy chủ dữ liệu FANUC đã cài đặt. Thẻ ATA hiện đại rất lớn có thể vượt quá khả năng địa chỉ của phần mềm cố định cũ hơn.Capacities hỗ trợ thường trong phạm vi 32MB đến 1GB tùy thuộc vào phiên bản phần mềmSổ tay của nhà khai thác máy chủ dữ liệu FANUC xác định các loại thẻ được hỗ trợ và giới hạn dung lượng cho mỗi phiên bản phần mềm.
