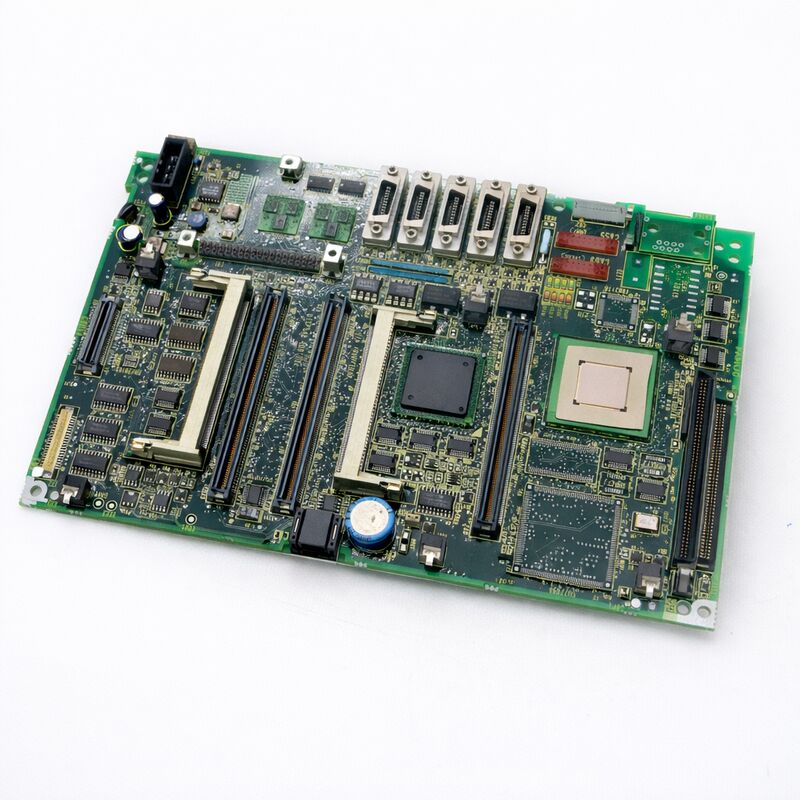

A20B-8100-0620 Bảng mạch PCB Fanuc A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620 | Bo mạch điều khiển LCD — Bo mạch điều khiển màn hình vận hành CNC, Dòng A20B-8100, Xuất xứ Nhật Bản

Mã sản phẩm: A20B-8100-0620

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Danh mục sản phẩm: Bo mạch — Bo mạch điều khiển LCD (Mạch điều khiển màn hình vận hành)

Dòng: A20B-8100

Tổng quan

FANUC A20B-8100-0620 là một bo mạch in điều khiển LCD thuộc dòng A20B-8100 của FANUC.

Nó nằm trong cụm màn hình vận hành CNC và xử lý mạch điều khiển hiển thị cho bộ phận LCD — bo mạch chịu trách nhiệm chuyển đổi tín hiệu video của CNC thành các tín hiệu điều khiển chính xác mà màn hình LCD yêu cầu để tạo ra hình ảnh ổn định, chính xác.

Màn hình vận hành là nơi người vận hành máy và máy công cụ gặp nhau. Mọi thứ CNC cần để giao tiếp — vị trí trục, tốc độ trục chính, trạng thái chương trình, thông báo lỗi, giá trị tham số — đều được truyền qua màn hình. Một bo mạch điều khiển LCD bị lỗi sẽ phá vỡ hoàn toàn liên kết trực quan này.

CNC tiếp tục hoạt động bên trong, nhưng người vận hành mất hết phản hồi. Trên một máy đang chạy, điều này dẫn đến ngừng sản xuất; trên một máy đang được thiết lập, nó làm cho mọi hoạt động có ý nghĩa trở nên không thể thực hiện được.

A20B-8100-0620 thuộc dòng A20B-8100 của FANUC, một họ bo mạch điều khiển rộng lớn bao gồm bo mạch chính, bo mạch tùy chọn và điện tử màn hình vận hành cho các thế hệ CNC i-series và liên quan. Trong họ này, bo mạch điều khiển LCD là lớp giao diện giữa đầu ra đồ họa của CNC và màn hình vật lý — không phải là bo mạch chủ CNC chính, mà là một bo mạch chuyên dụng trong vỏ màn hình vận hành quản lý chuỗi tín hiệu hiển thị.

Thông số kỹ thuật chính

Chức năng của bo mạch điều khiển LCD trong màn hình vận hành

Màn hình vận hành CNC FANUC không chỉ là một vỏ máy có màn hình và các nút bấm. Bên trong, nhiều bo mạch chia sẻ các chức năng. Bo mạch CNC chính (trong hệ thống tích hợp gắn LCD) hoặc giao diện hiển thị (trong hệ thống độc lập) tạo ra tín hiệu video.

Các tín hiệu đó được truyền đến bo mạch điều khiển LCD, thực hiện một số tác vụ quan trọng:

Chuyển đổi tín hiệu và định thời. Màn hình LCD yêu cầu các tín hiệu điều khiển kỹ thuật số cụ thể với định thời chính xác.

Bo mạch điều khiển chuyển đổi định dạng tín hiệu video đầu vào thành định dạng dữ liệu pixel và định thời ngang, dọc mà các IC điều khiển của màn hình LCD yêu cầu.

Điều khiển đèn nền. Màn hình LCD yêu cầu đèn nền để chiếu sáng lớp tinh thể lỏng từ phía sau.

Các màn hình FANUC đời đầu sử dụng đèn nền CCFL (đèn huỳnh quang catốt lạnh) được điều khiển bởi tầng biến tần; các màn hình đời sau sử dụng đèn nền LED.

Bo mạch điều khiển LCD chứa hoặc giao tiếp với mạch điều khiển đèn nền điều chỉnh độ sáng và điều khiển bật/tắt đèn nền.

Quản lý nguồn hiển thị. Bo mạch điều khiển quản lý trình tự cấp nguồn cho chính màn hình hiển thị — kiểm soát thời điểm cấp nguồn cho màn hình so với tín hiệu đầu vào, điều này ngăn ngừa hư hỏng màn hình LCD do các xung đột biến khi bật nguồn.

Tính toàn vẹn tín hiệu. Trong môi trường công nghiệp của máy công cụ — với các bộ truyền động servo chuyển mạch, bơm làm mát hoạt động và động cơ khởi động — nhiễu điện là một thách thức liên tục.

Bo mạch điều khiển LCD duy trì tính toàn vẹn tín hiệu thông qua lọc và đệm để giữ cho hình ảnh hiển thị ổn định bất chấp môi trường nhiễu điện.

Dấu hiệu lỗi bo mạch điều khiển LCD

Các vấn đề về bo mạch điều khiển LCD thường dễ nhận thấy bằng mắt thường nhưng có thể diễn ra dần dần:

Màn hình hoàn toàn trống khi có nguồn điện và không nhìn thấy đèn nền cho thấy có thể là do bo mạch hoặc nguồn cấp đèn nền. Kiểm tra xem CNC có hoạt động bình thường về mặt khác không (kiểm tra qua RS-232C hoặc lắng nghe âm thanh hoạt động bình thường) trước khi thay thế bo mạch.

Hình ảnh hiển thị nhưng bị nhạt màu hoặc sai màu cho thấy chuỗi tín hiệu hiển thị đang hoạt động nhưng mạch điều khiển độ tương phản hoặc màu sắc trên bo mạch đã bị lỗi một phần.

Màn hình nhấp nháy không liên tục rồi ổn định thường cho thấy một thành phần trên bo mạch điều khiển đang gặp sự cố — thường liên quan đến các tụ điện bị lão hóa hoặc nguồn đèn nền đang ở giới hạn.

Màn hình bị đóng băng trong khi CNC vẫn tiếp tục chạy (được xác minh bằng cách máy vẫn phản hồi với các đầu vào) cho thấy bo mạch điều khiển hiển thị bị lỗi chứ không phải bo mạch chính.

Câu hỏi thường gặp

Q1: Màn hình hoàn toàn trống nhưng CNC dường như vẫn đang chạy. Làm thế nào để xác nhận bo mạch điều khiển LCD là nguyên nhân gây lỗi?

Trước tiên, hãy xác minh rằng CNC hoạt động bất chấp màn hình trống — thử kết nối RS-232C hoặc quan sát xem máy có chấp nhận đầu vào MDI bằng âm thanh không.

Nếu CNC đang chạy bình thường, lỗi nằm ở chuỗi hiển thị chứ không phải bo mạch chính.

Đo xem nguồn điện DC có đến bo mạch điều khiển LCD qua đầu nối của nó không. Nếu có nguồn điện nhưng màn hình vẫn trống, bo mạch hoặc nguồn cấp đèn nền là điểm cần kiểm tra tiếp theo.

Thay thế tạm thời bằng một bo mạch dự phòng đã biết là tốt sẽ xác nhận hoặc loại trừ A20B-8100-0620.

Q2: Có thể thay thế màn hình LCD riêng biệt với bo mạch điều khiển A20B-8100-0620 không?

Màn hình LCD và bo mạch điều khiển của nó là các bộ phận được ghép nối chặt chẽ trong các cụm màn hình vận hành FANUC.

FANUC bán chúng theo cặp đã ghép nối thông qua chương trình phụ tùng thay thế của mình. Trong dịch vụ tại hiện trường, nhìn chung nên thay thế bo mạch điều khiển và màn hình cùng nhau trừ khi chắc chắn về khả năng tương thích đã ghép nối.

Nếu chỉ màn hình LCD bị hỏng vật lý (màn hình nứt, điểm ảnh chết) trong khi bo mạch điều khiển kiểm tra tốt, thì cần một màn hình thay thế đã ghép nối từ cùng thế hệ cụm màn hình vận hành.

Q3: Sau khi thay thế A20B-8100-0620, hình ảnh hiển thị nhưng có màu sắc hoặc độ tương phản không chính xác. Cần điều chỉnh gì?

Một số bo mạch điều khiển LCD FANUC có các điều chỉnh độ sáng và độ tương phản có thể truy cập thông qua các chiết áp trên bo mạch hoặc thông qua cài đặt tham số CNC.

 Sau khi thay thế bo mạch, hãy kiểm tra xem các tham số CNC liên quan đến độ sáng màn hình có được đặt chính xác không.

Nếu hình ảnh vẫn không chính xác sau khi kiểm tra tham số, bo mạch thay thế có thể yêu cầu cấu hình ban đầu bằng quy trình điều chỉnh hiển thị của FANUC.

Cũng xác minh rằng phiên bản của bo mạch thay thế tương thích với màn hình LCD được cài đặt cụ thể.

Q4: Màn hình hoạt động khi còn lạnh nhưng bị lỗi sau khi máy chạy được 30 phút. Đây có phải là dấu hiệu lỗi bo mạch điều khiển LCD không?

Lỗi nhiệt là một triệu chứng cổ điển của các tụ điện điện phân bị lão hóa trên bo mạch điều khiển.

Các tụ điện kiểm tra chấp nhận được ở nhiệt độ phòng có thể bị lỗi ở nhiệt độ hoạt động.

Triệu chứng này là một chỉ báo mạnh mẽ cho thấy bo mạch điều khiển cần được thay thế thay vì sửa chữa, vì tụ điện bị lỗi trên một bo mạch có mật độ linh kiện cao có thể khó xác định mà không có thiết bị chuyên dụng. Thay thế bo mạch là giải pháp thực tế.

Q5: Có cần sao lưu dữ liệu SRAM trước khi thay thế A20B-8100-0620 không?

Không. Bo mạch điều khiển LCD là mạch hiển thị thuần túy — nó không lưu trữ bất kỳ tham số máy, chương trình hoặc dữ liệu cấu hình nào. Dữ liệu SRAM được lưu trữ trên các mô-đun bộ nhớ của bo mạch chính CNC.

Việc thay thế A20B-8100-0620 không có nguy cơ mất dữ liệu. Chỉ cần tắt nguồn, thay bo mạch, kết nối lại tất cả các cáp cẩn thận và bật nguồn bình thường.
