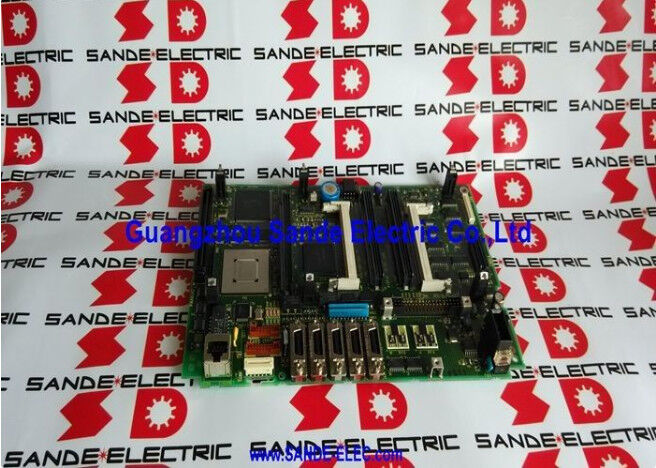

A20B-8100-0661 Bảng mạch PCB Fanuc A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661 | Bo mạch CPU chính dòng 18i-B — Dành cho bộ điều khiển CNC 18i-MB / 18i-TB, dòng A20B-8100, gắn trên LCD, xuất xứ Nhật Bản

Mã sản phẩm: A20B-8100-0661

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Danh mục sản phẩm: Bo mạch — Bo mạch CPU chính (Bo mạch chủ điều khiển CNC)

Dòng: A20B-8100 — Gia đình bo mạch chính FANUC 16i-B / 18i-B / 21i-B

Tổng quan

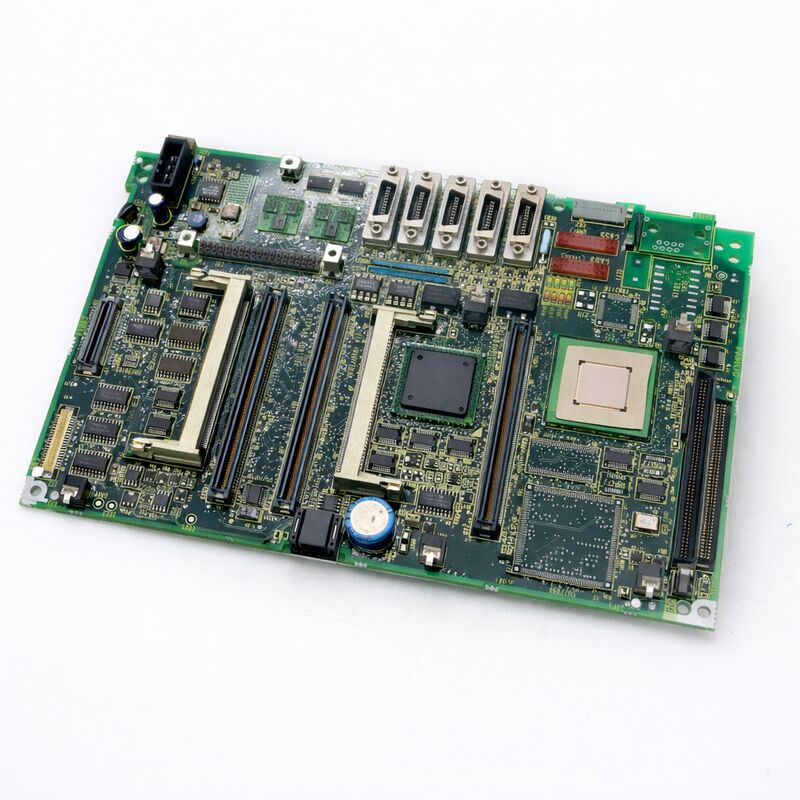

Bo mạch FANUC A20B-8100-0661 là bo mạch CPU chính cho bộ điều khiển CNC FANUC dòng 18i-B. Cho dù máy là loại 18i-MB (trung tâm gia công), 18i-TB (máy tiện), hay một biến thể 18i-B khác, đây là bo mạch trung tâm của hệ thống điều khiển — thành phần phần cứng quan trọng nhất trong bộ điều khiển 18i-B.

Dòng 18i-B nằm ở giữa phân cấp dòng i thế hệ thứ hai của FANUC.

Nó cung cấp khả năng xử lý nhiều trục hơn và các chức năng gia công tiên tiến hơn so với dòng 21i-B, đồng thời chia sẻ kiến trúc cốt lõi giống nhau — giao tiếp servo kỹ thuật số FSSB, điều khiển trục chính nối tiếp và thiết kế bo mạch cắm mô-đun — với toàn bộ thế hệ 16i-B/18i-B/21i-B.

Vị trí này đã làm cho dòng 18i-B trở thành lựa chọn phổ biến cho các máy tiện phức tạp (đặc biệt là máy nhiều tháp pháo và trục phụ), trung tâm gia công 5 trục và các máy công cụ tiên tiến khác cần nhiều trục hơn dòng 21i-B nhưng không yêu cầu khả năng đầy đủ của dòng 16i-B.

Bo mạch được gắn ở mặt sau của bộ điều khiển LCD/MDI. Các mô-đun cắm được lắp vào mặt trước của nó. Các hệ thống máy được xây dựng xung quanh bo mạch này được xác định bằng các mã định danh bộ điều khiển bắt đầu bằng A02B-0283-Bxxx.

Bo mạch này đã được sử dụng trên một lượng lớn máy 18i-B và vẫn là hạng mục bảo trì chính cho thế hệ CNC này.

Thông số kỹ thuật chính

Điểm khác biệt của 18i-B so với 16i-B và 21i-B

Ba bo mạch chính trong thế hệ A20B-8100-066x phục vụ ba mã định danh CNC riêng biệt. Hiểu rõ sự khác biệt là rất quan trọng đối với việc bảo trì:

18i-B so với 21i-B. Dòng 18i-B hỗ trợ nhiều trục điều khiển hơn và các chức năng gia công tinh vi hơn so với dòng 21i-B.

Nó sử dụng các mô-đun CPU có thông số kỹ thuật cao hơn (A20B-3300-03xx) so với các CPU có công suất thấp hơn trong dòng 21i-B.

Hai bo mạch chính không thể thay thế cho nhau — việc thay thế bo mạch 21i-B vào máy 18i-B không được hỗ trợ.

18i-B so với 16i-B. Dòng 16i-B là bo mạch có thông số kỹ thuật cao nhất trong thế hệ này.

Dòng 18i-B và 16i-B chia sẻ cùng một họ mô-đun CPU (A20B-3300-03xx) và cùng một họ mô-đun DRAM (A20B-3300-0310/0311). Bo mạch chính của chúng khác nhau về số lượng trục tối đa và bộ chức năng được xác định bởi phần mềm CNC tương ứng của chúng. Bản thân các bo mạch không tương thích chéo.

Mô-đun lắp ráp hệ thống điều khiển 18i-B

Bo mạch A20B-8100-0661 chứa các mô-đun cắm sau:

Mô-đun CPU (A20B-3300-03xx). Thẻ xử lý lớp Pentium chạy phần mềm hệ thống 18i-B.

Một bước tiến hiệu suất đáng kể so với bộ xử lý 486DX được sử dụng trong thế hệ model A, cung cấp sức mạnh xử lý cần thiết cho các chức năng nội suy đa trục phức tạp và gia công tốc độ cao.

Thẻ servo FSSB. Mô-đun điều khiển trục quản lý giao tiếp cáp quang với tất cả các bộ khuếch đại servo.

Đối với các cấu hình đa trục của dòng 18i-B — máy tiện có nhiều tháp pháo và trục phụ, trung tâm gia công có trục quay — thẻ FSSB xử lý nhiều giao tiếp trục đồng thời hơn so với thẻ servo 21i-B có thể quản lý.

Thẻ đồ họa. Điều khiển màn hình LCD. Hỗ trợ hiển thị màu trên các đơn vị LCD màu 10,4 inch và 8,4 inch thường được trang bị cho máy 18i-B.

Mô-đun FROM/SRAM. Phần mềm hệ thống và dữ liệu máy. SRAM được sao lưu bằng pin — pin sao lưu phải hoạt động để bảo toàn dữ liệu trong trường hợp mất điện.

Mô-đun DRAM. Bộ nhớ làm việc. Dòng 18i-B hỗ trợ cấu hình 16MB (A20B-3300-0310) hoặc 32MB (A20B-3300-0311).

Mô-đun nguồn (A20B-8100-0720). Gắn trực tiếp vào bo mạch chính.

Câu hỏi thường gặp

Q1: Bộ điều khiển 18i-B hoàn toàn không hoạt động — không hiển thị, không quạt, không hoạt động đèn LED. Mô-đun PSU đã được xác nhận hoạt động. Bo mạch chính có bị lỗi không?

Với PSU hoạt động đã được xác nhận và không có dấu hiệu hoạt động, bo mạch chính trở thành nghi phạm chính.

Trước khi kết luận điều này, hãy xác minh pin không bị hết sâu và đầu nối nguồn của bộ điều khiển LCD đã được cố định.

Nếu những điều này được xác nhận và bo mạch vẫn không có hoạt động, mạch quản lý nguồn chính của bo mạch có thể đã bị lỗi.

Cần thay thế bo mạch hoặc sửa chữa ở cấp độ linh kiện.

Q2: Bo mạch A20B-8100-0661 từ một máy 18i-B có thể thay thế trực tiếp cho bo mạch trong một máy 18i-B khác không?

Loại bo mạch chính là tương thích. Tuy nhiên, các mô-đun trên bo mạch — FROM/SRAM, CPU, thẻ servo, DRAM — thuộc về máy cho.

Sau khi cấy bo mạch cùng với các mô-đun của nó, máy nhận sẽ có các tham số, thang đo PMC và dữ liệu của máy cho, chứ không phải của chính nó.

Dữ liệu của máy nhận phải được khôi phục từ bản sao lưu SRAM của chính nó trước khi máy có thể hoạt động trở lại.

Luôn coi việc thay thế bo mạch chính là một quy trình quan trọng về dữ liệu, yêu cầu bản sao lưu hiện tại.

Q3: Máy 18i-B hiển thị cảnh báo 360 (FSSB: lỗi khi khởi tạo) trên tất cả các trục khi khởi động, với các bộ khuếch đại servo được cấp nguồn. Cần kiểm tra những gì?

Cảnh báo 360 trên nhiều trục với bộ khuếch đại được cấp nguồn cho thấy lỗi chuỗi FSSB. Trước tiên, hãy kiểm tra các kết nối cáp quang FSSB tại cổng COP10A trên thẻ servo FSSB của bo mạch chính — đây là điểm lỗi phổ biến nhất.

Cáp quang phải sạch, không bị hư hỏng và được khóa hoàn toàn. Kiểm tra cáp quang xem có bị uốn cong sắc nét hoặc hư hỏng không. Cũng kiểm tra kết nối tại bộ khuếch đại đầu tiên trong chuỗi FSSB.

Nếu cả hai đều được xác nhận tốt và cảnh báo vẫn còn, thẻ servo FSSB trên bo mạch chính có thể đã bị lỗi — nó có thể được thay thế độc lập với bo mạch chính.

Q4: Pin sao lưu đã bị hết khi lắp bo mạch thay thế. Dữ liệu SRAM đã bị mất chưa?

Dữ liệu SRAM bị mất trong các khoảng thời gian tắt nguồn mà không có pin hoạt động, chứ không phải tại thời điểm thay thế. Nếu pin đã hết trước khi tắt nguồn bo mạch để bảo trì, dữ liệu SRAM có thể đã bị mất trước khi công việc thay thế bắt đầu.

Đây là lý do tại sao việc sao lưu SRAM ra phương tiện bên ngoài phải luôn được thực hiện trước bất kỳ công việc bảo trì nào trên CNC dòng i, bất kể pin có vẻ tốt hay không. Nếu dữ liệu bị mất, nó phải được nhập lại từ các bảng tham số gốc của nhà sản xuất máy và các tệp chương trình.

Q5: Sau khi thay thế A20B-8100-0661 và khôi phục tất cả dữ liệu, trục chính không hoạt động và hiển thị cảnh báo SP9001. Cần điều tra những gì?

SP9001 là cảnh báo giao tiếp trục chính nối tiếp — dòng 18i-B không nhận được giao tiếp hợp lệ từ bộ khuếch đại trục chính. Sau khi thay thế bo mạch chính, điều này thường xảy ra do cáp JA7A bị lỏng hoặc ngắt kết nối giữa bo mạch chính và bộ khuếch đại SPM.

Kiểm tra đầu nối JA7A ở cả hai đầu. Nếu kết nối chắc chắn, hãy xác minh các tham số trục chính — đặc biệt là các tham số cấu hình trục chính nối tiếp — đã được khôi phục chính xác.

Tham số trục chính không chính xác sau khi khôi phục có thể gây ra cảnh báo này ngay cả khi kết nối vật lý tốt.
