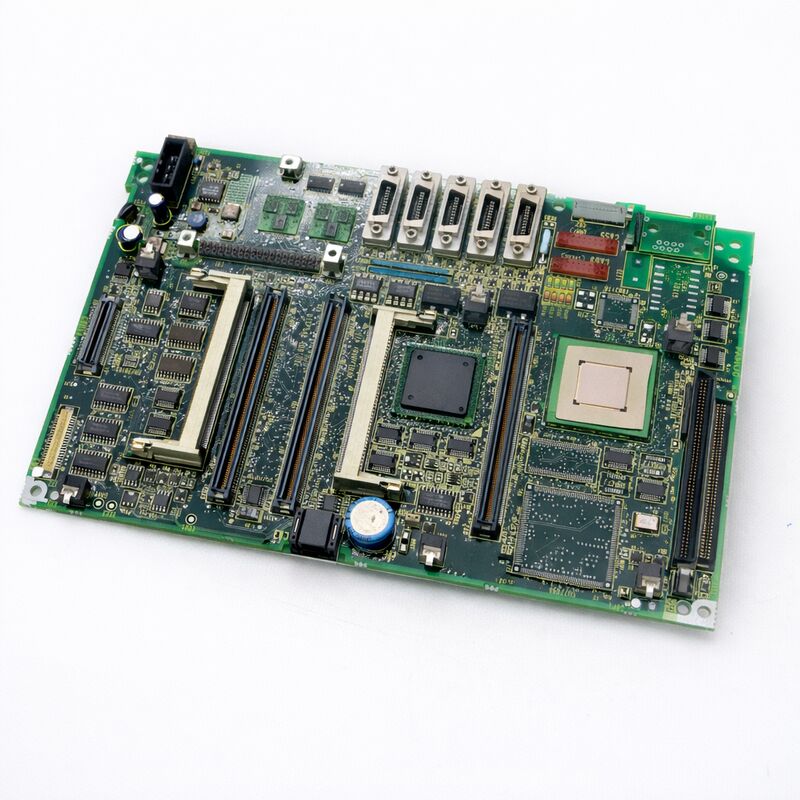

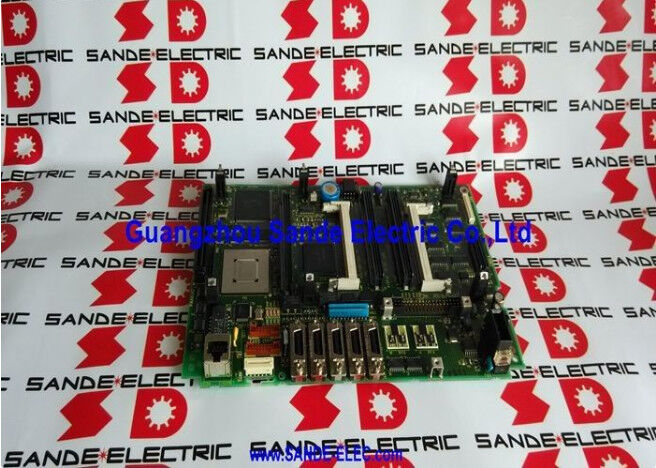

FANUC A20B-8100-0662 | Bo mạch CPU chính dòng 21i-B — PMC-SA1, Không có Ethernet, Dòng A20B-8100, Gắn trên LCD, Dành cho 21i-MB / 21i-TB, Xuất xứ Nhật Bản

Mã sản phẩm: A20B-8100-0662

Nhà sản xuất: FANUC Corporation (Nhật Bản)

Danh mục sản phẩm: Bo mạch — Bo mạch CPU chính (Bo mạch chủ điều khiển CNC)

Dòng: A20B-8100 — Gia đình bo mạch chính FANUC 16i-B / 18i-B / 21i-B

Tổng quan

Bo mạch FANUC A20B-8100-0662 là bo mạch CPU chính cho bộ điều khiển CNC FANUC dòng 21i-B được cấu hình với PMC-SA1 và không có Ethernet tích hợp.

Đây là biến thể bo mạch chủ cụ thể xác định bộ tính năng của hệ thống 21i-B cho cấu hình này: một bộ điều khiển CNC có khả năng, hiệu quả về chi phí, bao gồm các ứng dụng máy tiện (21i-TB) và trung tâm gia công (21i-MB) phù hợp với phân khúc tầm trung của độ phức tạp máy công cụ.

Trong gia đình bo mạch chính A20B-8100-066x, mỗi mã sản phẩm tương ứng với một sự kết hợp cụ thể của chỉ định dòng CNC và cấu hình tính năng trên bo mạch. Mã -0662 là bo mạch 21i-B cơ bản: PMC-SA1, không có Ethernet.

Chỉ định PMC-SA1 đề cập đến thông số kỹ thuật của PMC (Bộ điều khiển máy lập trình) — SA1 là PMC cấp nhập trong thế hệ 21i-B, xử lý logic thang máy máy điển hình mà không có khả năng lập trình nâng cao của biến thể SB7.

Việc thiếu Ethernet tích hợp là đặc điểm xác định khác: các máy yêu cầu kết nối mạng nhà máy phải thêm bo mạch tùy chọn Ethernet bên ngoài, trong khi các máy chỉ giao tiếp qua RS-232C hoặc PCMCIA hoạt động với bo mạch này làm tiêu chuẩn.

Dòng 21i-B là CNC chính của FANUC cho máy công cụ sản xuất đa dụng. Nó mang kiến trúc servo kỹ thuật số FSSB và giao diện trục chính nối tiếp giống như các dòng 16i-B và 18i-B cao cấp hơn, trong phạm vi số trục và thông số kỹ thuật PMC phù hợp với máy công cụ 2 đến 4 trục điển hình.

Thông số kỹ thuật chính

Dòng 21i-B trong thế hệ 16i-B / 18i-B / 21i-B

Gia đình A20B-8100-066x bao gồm toàn bộ thế hệ i thứ hai trên ba chỉ định CNC:

Dòng 21i-B chiếm vị trí thấp hơn trong hệ thống phân cấp trục và chức năng của thế hệ này. Dòng 16i-B và 18i-B hỗ trợ nhiều trục được điều khiển hơn và phạm vi chức năng gia công nâng cao rộng hơn.

Dòng 21i-B được kết hợp với các máy công cụ nơi 2 đến 4 trục và chức năng chu trình tiêu chuẩn đáp ứng tất cả các yêu cầu gia công — điều này mô tả phần lớn các máy tiện thông thường, trung tâm gia công đứng và máy khoan trong sản xuất toàn cầu.

Một khác biệt phần cứng đáng chú ý là mô-đun CPU. Dòng 21i-B sử dụng bộ xử lý CPU có thông số kỹ thuật thấp hơn so với dòng 16i-B và 18i-B.

Yêu cầu xử lý của dòng 21i-B tương ứng thấp hơn — ít trục hơn, chương trình chi tiết đơn giản hơn, ít yêu cầu xử lý đồng thời hơn — do đó, thông số kỹ thuật CPU giảm là phù hợp và không hạn chế hiệu suất máy thực tế.

PMC-SA1 — Ý nghĩa trong thực tế

PMC (Bộ điều khiển máy lập trình) trong CNC FANUC là PLC tích hợp. Nó thực thi logic thang máy của nhà sản xuất máy, xử lý tất cả I/O của máy: công tắc giới hạn, khóa cửa, hệ thống làm mát, bộ thay dao, hệ thống pallet và mọi thứ bên ngoài điều khiển servo và trục chính trực tiếp.

PMC-SA1 là thông số kỹ thuật PMC cấp nhập trong thế hệ 21i-B:

Các bước chương trình: SA1 hỗ trợ một số bước thang máy nhất định — đủ cho các yêu cầu PMC của máy tiện 2 trục hoặc trung tâm gia công 3 trục tiêu chuẩn.

Các ký hiệu thang máy: SA1 cung cấp bộ ký hiệu tiêu chuẩn gồm các tiếp điểm rơle, cuộn dây, bộ định thời, bộ đếm và các chức năng so sánh được sử dụng trong logic thang máy máy công cụ thông thường.

Tốc độ thực thi: SA1 thực thi ở tốc độ cần thiết cho phản hồi I/O máy bình thường, đủ cho các chức năng trục chính, làm mát, cửa và dao với thời gian phản hồi trong vài chục mili giây.

Đối với các máy có bộ thay dao phức tạp, hệ thống đa pallet hoặc giao diện macro người dùng mở rộng, PMC-SB7 (có trên các bo mạch -0663 và -0665) cung cấp nhiều bước chương trình hơn và khả năng mở rộng.

Mã -0662's SA1 phục vụ phần lớn các ứng dụng máy công cụ tiêu chuẩn mà không bị hạn chế.

Câu hỏi thường gặp

Q1: Máy 21i-B có bo mạch -0662 (PMC-SA1, không có Ethernet). Có thể thay thế bằng bo mạch -0664 (PMC-SA1, có Ethernet) không?

Về mặt vật lý và điện, bo mạch -0664 có thể thay thế bo mạch -0662. Thông số kỹ thuật PMC giống hệt nhau (SA1), do đó, logic PMC hiện có sẽ được chuyển đổi mà không cần sửa đổi.

Sự khác biệt duy nhất là bo mạch -0664 bổ sung khả năng Ethernet tích hợp mà bo mạch -0662 thiếu — cổng Ethernet chỉ đơn giản là không được sử dụng nếu không được kết nối.

Xác nhận phiên bản phần mềm FROM trên các mô-đun của bo mạch thay thế tương thích với cấu hình máy cụ thể trước khi thay thế.

Q2: Sau khi lắp đặt bo mạch thay thế A20B-8100-0662, máy 21i-B hiển thị lỗi PMC ER01 (chương trình không tìm thấy). Nguyên nhân là gì?

Lỗi PMC ER01 cho biết chương trình logic thang máy PMC không có trong SRAM.

Hoặc là bản sao lưu SRAM không được khôi phục sau khi thay thế, mô-đun SRAM không được chuyển từ bo mạch gốc, hoặc quá trình khôi phục không hoàn thành. Xác nhận mô-đun SRAM từ bo mạch gốc đã được lắp vào bo mạch mới.

Sau đó, khôi phục bản sao lưu SRAM từ phương tiện sao lưu. Nếu không có bản sao lưu, logic PMC phải được tải lại từ các tệp chương trình gốc của nhà sản xuất máy.

Q3: Máy 21i-B không cần Ethernet. Nếu sử dụng bo mạch -0664 làm bo mạch thay thế, việc Ethernet không sử dụng có gây ra vấn đề gì không?

Không. Cổng Ethernet tích hợp trên bo mạch -0664 sẽ không hoạt động nếu không có cáp được kết nối và không có tham số Ethernet nào được cấu hình.

Nó không tiêu tốn tài nguyên hệ thống hoặc ảnh hưởng đến hiệu suất CNC.

Việc thay thế này là trong suốt về chức năng đối với các máy không sử dụng Ethernet.

Q4: Cần loại card điều khiển trục nào trên A20B-8100-0662 cho trung tâm gia công 4 trục?

Card điều khiển servo 4 trục A20B-3300-0032 (phần mềm servo dòng 90B0) là card phù hợp cho cấu hình 21i-B 4 trục.

Card A20B-3300-0033 xử lý cấu hình 2 trục. Luôn xác minh loại card trục nào được lắp trên máy gốc trước khi đặt hàng bo mạch thay thế — card trục sẽ được chuyển cùng với các mô-đun khác khi bo mạch chính được thay thế.

Q5: Mô-đun DRAM cho A20B-8100-0662 có giống với bo mạch chính 16i-B hoặc 18i-B không?

Không. Dòng 21i-B sử dụng các mô-đun DRAM khác với các mô-đun được sử dụng trên dòng 16i-B và 18i-B. Dòng 21i-B (không có Ethernet) sử dụng A20B-3300-0291 (DRAM 16MB) hoặc A20B-3300-0290 (DRAM 32MB).

Dòng 16i-B và 18i-B sử dụng A20B-3300-0310 (16MB) hoặc A20B-3300-0311 (32MB).

Lắp mô-đun DRAM 16i/18i vào bo mạch chính 21i-B sẽ gây ra lỗi khởi động. Luôn xác nhận mô-đun chính xác cho chỉ định CNC cụ thể.
