A20B-8100-0669 Bảng mạch PCB Fanuc A20B81000669 A2OB-8IOO-O669

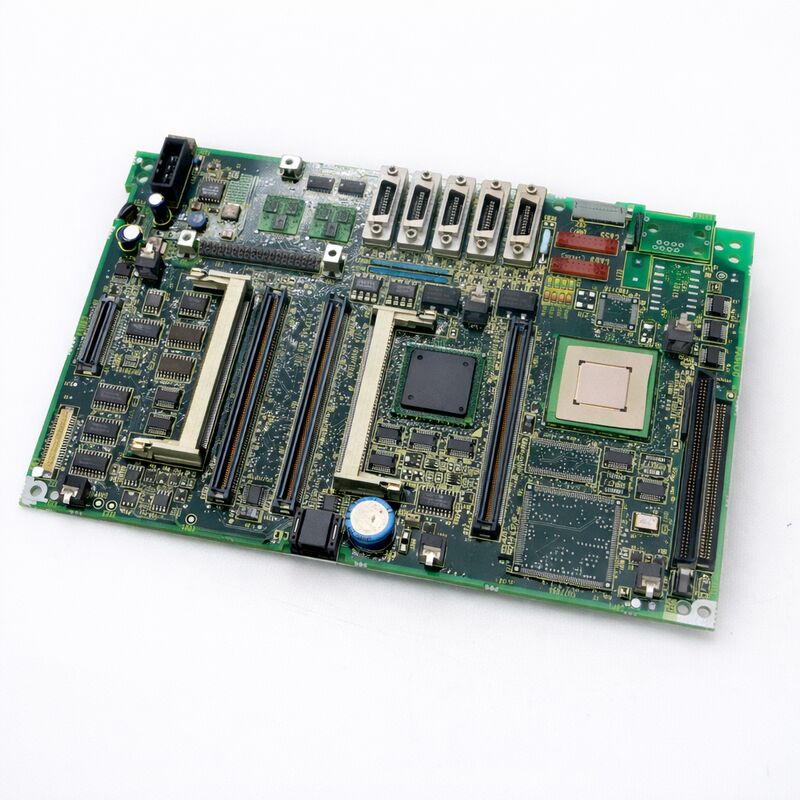

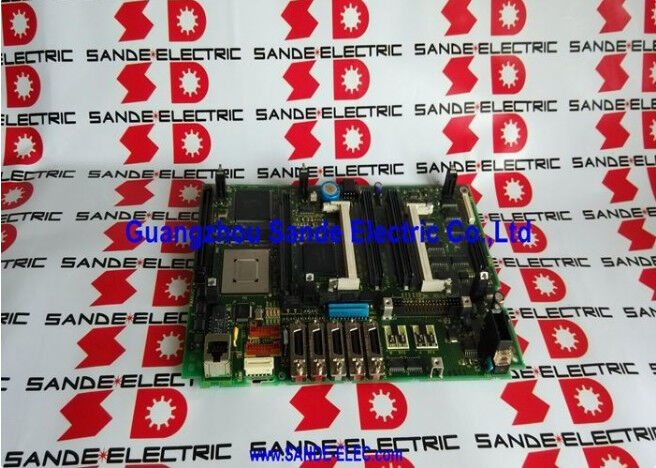

FANUC A20B-8100-0669. CPU chính PCB A20B-8100 i-Series CNC Controller Family, bảng điều khiển chính gắn trên màn hình LCD, FSSB Servo Interface, Nhật Bản

Số phần:A20B-8100-0669

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Nhóm sản phẩm:PCB Main CPU Board (Motherboard)

Series:A20B-8100 FANUC i-Series CNC CPU chính bảng gia đình

Tổng quan

CácFANUC A20B-8100-0669là một bảng mạch in CPU chính thuộc dòng A20B-8100 của FANUC ̇ gia đình các bảng chủ gắn trên màn hình LCD ở trung tâm của thế hệ bộ điều khiển CNC dòng i của FANUC.

Các bảng này phục vụ như nền tảng phần cứng trung tâm cho các bộ điều khiển CNC 16i-B, 18i-B và 21i-B của FANUC,thế hệ sản phẩm xác định các sản phẩm CNC tầm trung và công suất cao của FANUC trong những năm 2000 và vào những năm 2010.

Mỗi bộ điều khiển CNC của thế hệ này được xây dựng xung quanh một trong những bảng chính này.

Bảng chứa module CPU plug-in, module bộ nhớ FROM / SRAM, thẻ điều khiển trục và mạch hiển thị / truyền thông. Nó kết nối vật lý với bảng điều khiển LCD,làm cho nó trở thành một tập hợp tích hợp gắn trên màn hình LCD ️ thiết bị điện tử và màn hình của bộ điều khiển là một đơn vị độc lập.

Gia đình bảng chính A20B-8100 bao gồm nhiều biến thể CNC thông qua các số phần khác nhau. Mỗi số trong loạt tương ứng với một mô hình CNC cụ thể với một bộ khả năng PMC xác định,Các tùy chọn Ethernet, và cấu hình trục.

A20B-8100-0669 chiếm gia đình này và phục vụ cấu hình CNC được chỉ định của nó với cùng kiến trúc vật lý và hệ thống mô-đun cắm chung trên các bảng thế hệ B của dòng i.

Các thông số kỹ thuật chính

Kiến trúc thế hệ i-Series B

Thế hệ i-series B của FANUC ‡ bao gồm các bộ điều khiển 16i-B, 18i-B và 21i-B ‡ mang lại một nền tảng phần cứng được sửa đổi so với thế hệ Model A trước đó.

Các bảng chính thế hệ B chia sẻ kiến trúc vật lý chung trong khi mỗi biến thể mang cấu hình phần cứng phù hợp với khả năng phần mềm CNC của nó.

Bảng chính là neo của toàn bộ bộ máy điều khiển. Nó cung cấp:

FSSB truyền thông bus.Tất cả các bộ khuếch đại servo kết nối với bảng chính thông qua cáp sợi quang FSSB tại các đầu nối COP.

Liên kết FSSB mang theo các lệnh vị trí và dữ liệu phản hồi trong thời gian thực, thay thế các giao diện analog cũ hơn và các giao diện servo xung của các thế hệ FANUC trước đó.

Giao diện trục hàng loạt.Bộ khuếch đại trục kết nối thông qua cổng trục hàng loạt JA7A.

Liên kết I/O cho máy I/O.Máy phân tán I / O ∞ các công tắc giới hạn, solenoid, khóa cửa, tín hiệu thay đổi công cụ ∞ kết nối thông qua bus I / O Link kết thúc tại JD51A.

Cổng cắm module.Mô-đun FROM / SRAM, mô-đun bộ xử lý CPU và thẻ điều khiển trục đều được cài đặt trực tiếp trên bảng chính.

Chúng có thể được thay thế như các đơn vị riêng lẻ trong quá trình bảo trì.

Kết nối nguồn điện.Mô-đun cung cấp điện A20B-8100-0720 được cắm trực tiếp vào bảng chính và cung cấp các điện áp được điều chỉnh mà toàn bộ bộ bộ điều khiển cần.

Các cân nhắc thay thế hội đồng quản trị

Để thay thế một A20B-8100-0669 đúng cách, bạn phải làm theo quy trình được thiết lập của FANUC để thay thế bảng chính dòng i. Bỏ qua bất kỳ bước nào sẽ gây ra nguy cơ mất dữ liệu hoặc điều khiển không khởi động.

SRAM backup trước.Mô-đun SRAM trên bảng chính chứa các thông số máy, dữ liệu thang PMC, chuyển hướng công cụ, tọa độ làm việc và các chương trình bộ phận được lưu trữ.

Luôn thực hiện sao lưu SRAM đầy đủ trước khi chạm vào bảng. Sao lưu lên thẻ nhớ FANUC, thẻ PC hoặc chuyển RS-232C sang máy tính. Xác nhận sao lưu hoàn chỉnh và có thể đọc trước khi tiếp tục.

Chuyển chuyển module.Mô-đun FROM / SRAM, thẻ xử lý CPU và thẻ điều khiển trục từ bảng ban đầu chuyển sang thay thế.

Các mô-đun này mang phần mềm cụ thể của máy và không được thay thế bằng các mô-đun từ một máy khác mà không xác minh khả năng tương thích phần mềm đầy đủ.

Kiểm tra sau khi cài đặt.Sau khi lắp ráp lại và khôi phục SRAM, khởi động vào màn hình kiểm tra tham số và xác minh tất cả các trang tham số có mặt.

Kiểm tra trạng thái thang PMC. Jog mỗi trục và xác nhận trạng thái sẵn sàng servo. Kiểm tra trục trong chế độ JOG trước khi đưa máy trở lại sản xuất.

Câu hỏi thường gặp

Q1: Máy điều khiển mất điện và sẽ không khởi động lại sau khi thay thế bảng chính. Màn hình vẫn trống. Nguyên nhân có thể nhất là gì?

Một màn hình trống ngay sau khi thay thế bảng chính chỉ ra rằng mô-đun FROM/SRAM không được đặt đúng cách.

Mô-đun là điều đầu tiên mà ROM khởi động tìm kiếm nếu nó không thể tìm thấy mô-đun hoặc đọc sai, trình tự khởi động không thể tiến triển và màn hình vẫn tối.

Tắt nguồn, đặt lại mô-đun FROM / SRAM chắc chắn và thử lại.

Q2: Sau khi cài đặt A20B-8100-0669, tất cả các trục servo hiển thị báo động 401 (VRDY tắt).

Cảnh báo 401 ngay sau khi thay đổi bảng chính hầu như luôn luôn dẫn đến một kết nối sợi FSSB bị xáo trộn.

Trong quá trình xử lý bảng, sợi quang tại các đầu nối COP10A trên bảng chính có thể đã được kéo nhẹ.

Kiểm tra mỗi đầu sợi ∙ nó phải được chèn đầy đủ và khóa. Làm sạch các mặt cuối sợi bằng một khăn khô không có mông nếu có bất kỳ ô nhiễm có thể nhìn thấy. Kết nối lại và chu kỳ điện.

Q3: Một bản sao lưu SRAM lấy từ một máy 16i-B hoặc 18i-B tương thích có thể được chuyển sang bộ điều khiển máy chủ của A20B-8100-0669 không?

Không. Dữ liệu SRAM là cụ thể cho máy. Bộ tham số, thang máy PMC và các chương trình được lưu trữ được gắn liền với mô hình CNC chính xác, phiên bản phần mềm và cấu hình máy của máy gốc.SRAM từ một biến thể CNC khác sẽ gây báo động hệ thống hoặc hành vi máy không chính xác.

Luôn luôn khôi phục bản sao lưu SRAM lấy từ cùng một máy mà bảng thay thế đang đi vào.

Q4: A20B-8100-0669 có thể được sửa chữa ở cấp độ thành phần không?

Sửa chữa ở cấp thành phần là có thể cho các mạch ngoại vi, các thành phần riêng biệt, đầu nối, bộ điều chỉnh điện áp,mạch đồng hồ nhưng không thực tế cho bộ xử lý chính hoặc thiết bị ASIC trên bảngHầu hết các cơ sở sửa chữa chuyên nghiệp của FANUC kiểm tra bảng trong một hệ thống điều khiển trực tiếp và thay thế bảng như một đơn vị nếu lỗi nằm trong một thiết bị không thể sửa chữa.

Sửa chữa thành phần chỉ có hiệu quả về chi phí khi thành phần bị lỗi là một bộ phận rời rạc hoặc đầu nối có thể xác định, chứ không phải là ASIC.

Q5: Làm thế nào để xác định bảng chính thay thế chính xác nếu số bộ phận ban đầu của máy không được biết?

Số bộ phận của bảng chính hiện có được in trên nhãn nhận dạng của bảng, một nhãn dán màu trắng hoặc bạc thường nằm ở một cạnh của PCB.Chụp ảnh nhãn này trước khi tháo bảng.

Nếu nhãn bị hỏng, the machine's system unit drawing number (beginning with A02B-) can be cross-referenced against FANUC's hardware configuration documentation to identify the correct main board part number for that controller system.
