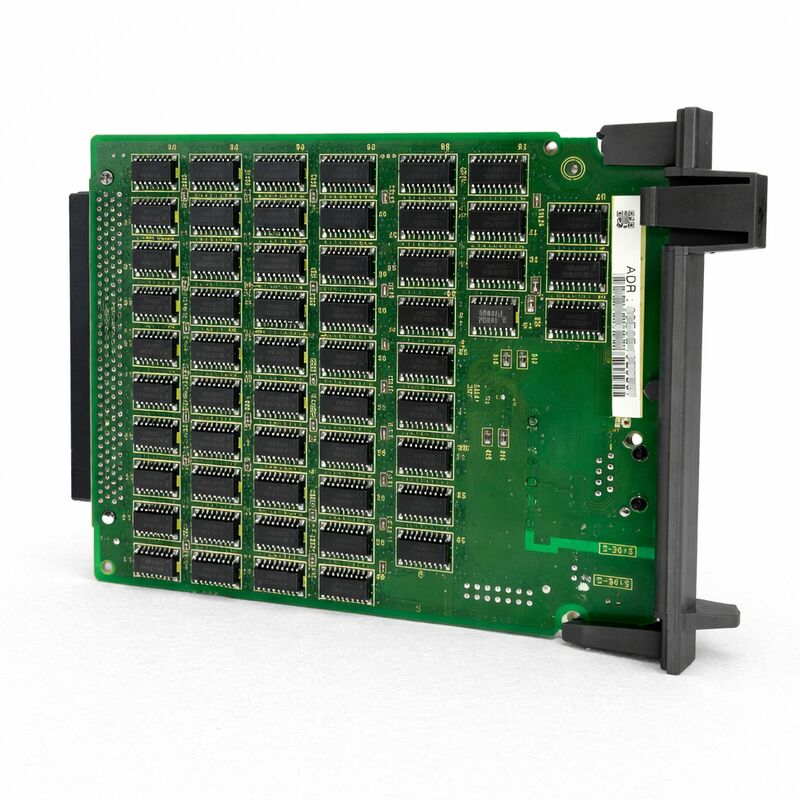

A20B-8100-0670 Bảng mạch PCB Fanuc A20B81000670 A2OB-8IOO-O67O

FANUC A20B-8100-0670. Fast Ethernet Board Standalone CNC Ethernet Option PCB, FOCAS1 / DNC1 / Factolink Network Interface, A20B-8100 Series, Nhật Bản

Số phần:A20B-8100-0670

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Nhóm sản phẩm:PCB Ethernet Option Board (Loại CNC độc lập)

Series:A20B-8100

Tổng quan

CácFANUC A20B-8100-0670là một bảng tùy chọn Fast Ethernet cho các bộ điều khiển CNC tự động loại i-series của FANUC. Nó được cài đặt trong khe cắm tùy chọn của một đơn vị điều khiển CNC độc lập,thêm cổng Ethernet 100BASE-TX cho phép bộ điều khiển kết nối với mạng LAN của nhà máy.

Nếu không có bảng này hoặc chức năng Ethernet nhúng có sẵn trên một số biến thể bảng chính, một FANUC i-series CNC không có kết nối mạng trực tiếp.Nó chỉ có thể liên lạc qua cáp RS-232C hoặc HSSB.

A20B-8100-0670 thay đổi điều đó. Một khi được cài đặt và cấu hình, CNC trở thành một nút kết nối mạng.

Nó có thể nhận và gửi các chương trình NC, trả lời các cuộc gọi API FOCAS2 từ phần mềm giám sát, tham gia vào việc chuyển file dữ liệu DNC1/Ethernet,và hiển thị màn hình hướng dẫn người vận hành Factolink đẩy từ máy chủ nhà máy.

Danh hiệu độc lập trong danh mục sản phẩm là cụ thể và quan trọng.

Các bộ điều khiển dòng i của FANUC có hai kiến trúc vật lý tích hợp (được gắn trên LCD, nhỏ gọn) và độc lập (công cụ điện tử CNC trong một tủ riêng biệt).

A20B-8100-0670 được thiết kế cho các đơn vị loại độc lập, nơi các bảng tùy chọn được cài đặt trong khe cắm rack chuyên dụng trong tủ điều khiển.

Các thông số kỹ thuật chính

Những gì mà bảng Ethernet cho phép

Một khi A20B-8100-0670 được cài đặt và các thông số Ethernet của CNC được cấu hình, một số chức năng kết nối trở nên có sẵn:

FOCAS1/Ethernet.FOCAS (FANUC Open CNC API Specification) là API tiêu chuẩn của FANUC để truy cập dữ liệu CNC từ các ứng dụng bên ngoài.

Với bảng Ethernet, các ứng dụng chạy trên máy tính hoặc máy chủ có thể kết nối qua TCP / IP để đọc tải trọng trục, vị trí trục, trạng thái báo động, tên chương trình,và hàng chục dữ liệu CNC khác trong thời gian thực.

Đây là nền tảng của việc giám sát máy, bảng điều khiển OEE và tích hợp MTConnect trên máy FANUC dòng i.

DNC1/Ethernet.Chức năng DNC1 cho phép các tệp chương trình NC được tải từ máy chủ tệp có thể truy cập được trên mạng thay vì chuyển trước vào bộ nhớ nội bộ của CNC.

CNC yêu cầu một tệp chương trình theo tên, và bảng Ethernet lấy nó từ đường dẫn máy chủ DNC được cấu hình qua mạng.

Đây là cách tiêu chuẩn để các chương trình lớn, ví dụ như các chương trình gia công khuôn nhiều nghìn khối, được chạy trên máy CNC mà không cần bộ nhớ cục bộ lớn.

Liên kết thực tế.Factolink là hệ thống hướng dẫn người vận hành của FANUC.

Máy chủ Factolink đẩy các trang văn bản lên màn hình của máy CNC, cho phép hướng dẫn cài đặt, yêu cầu bảo trì hoặc dữ liệu sản xuất được trình bày trực tiếp trên bảng điều khiển.

Bảng Ethernet cung cấp liên kết mạng giúp cập nhật Factolink có thể thực hiện trong thời gian thực từ một máy chủ trung tâm.

Vụ cài đặt

A20B-8100-0670 cài đặt vào một khe cắm tùy chọn có sẵn trong giá đỡ điều khiển CNC độc lập.nó cắm vào F-bus đầu nối trên backplane và được phát hiện bởi phần mềm hệ thống của CNC trong khi khởi động.

Sau khi cài đặt, các tham số mạng của CNC phải được cấu hình IP địa chỉ, mặt nạ subnet, cổng mặc định, và các tham số chức năng cụ thể cho FOCAS, DNC1 hoặc Factolink,tùy thuộc vào dịch vụ nào sẽ được sử dụng.

Các thông số này được nhập thông qua màn hình thông số SYSTEM / Ethernet của CNC trong chế độ MDI và được lưu trữ trong bộ nhớ không biến động.

Bản thân bảng yêu cầu một tùy chọn phần mềm Ethernet tương thích được bật trong phần mềm hệ thống của CNC (FROM).Cài đặt bảng mà không có giấy phép tùy chọn phần mềm tương ứng dẫn đến chức năng Ethernet không hoạt động.

Kiểm tra cấu hình tùy chọn của CNC trước khi đặt hàng bảng này như một thay thế độc lập.

Câu hỏi thường gặp

Q1: A20B-8100-0670 được cài đặt nhưng EMBED PORT softkey không xuất hiện trên màn hình SYSTEM.

Nguyên nhân phổ biến nhất là tùy chọn phần mềm Ethernet không được bật trong mô-đun FROM của CNC.

Kiểm tra màn hình tùy chọn của CNC (SYSTEM → [OPTIONS]) cho chức năng Ethernet.

Nếu nó không được liệt kê hoặc không được bật, bảng không thể được kích hoạt mà không có tùy chọn phần mềm tương ứng.

Q2: A20B-8100-0670 có thể hỗ trợ các cuộc gọi API FOCAS2 từ phần mềm giám sát máy hiện đại không?

Có. FOCAS1/Ethernet (mà A20B-8100-0670 hỗ trợ) và FOCAS2 chia sẻ một cơ sở giao thức tương thích.

Most modern FANUC machine monitoring and MTConnect adapter software using the FOCAS2 library connects to i-series CNC controllers via the Ethernet port regardless of whether the board is dedicated (A20B-8100-0670 type) or an embedded Ethernet function on the main board.

Xác nhận phiên bản thư viện FOCAS2 cụ thể và loạt CNC tương thích với nhà cung cấp phần mềm.

Q3: CNC là một loại tích hợp (được gắn trên màn hình LCD) 16i-B hoặc 18i-B. A20B-8100-0670 có phù hợp không?

A20B-8100-0670 là đặc biệt cho các đơn vị CNC loại độc lập với khe cắm tùy chọn rack chuyên dụng.Các đơn vị CNC 16i-B/18i-B/21i-B tích hợp (được gắn trên LCD) sử dụng kiến trúc khe cắm tùy chọn khác nhau và các bảng giao diện Ethernet khác nhau.

Xác nhận kiến trúc vật lý của máy CNC trước khi đặt hàngtrong khi các đơn vị tích hợp có các thiết bị điện tử tích hợp phía sau bảng điều khiển LCD.

Q4: A20B-8100-0670 hỗ trợ bao nhiêu kết nối FOCAS đồng thời?

Thẻ Ethernet hỗ trợ một số lượng hạn chế các kết nối TCP / IP đồng thời như được xác định bởi thông số kỹ thuật FANUC FOCAS1/Ethernet thường lên đến ba kết nối ứng dụng đồng thời.Cố gắng mở nhiều kết nối hơn bảng hỗ trợ gây ra từ chối kết nối hoặc thời gian hết trong phần mềm ứng dụng.

Đối với môi trường đòi hỏi nhiều người tiêu dùng dữ liệu đồng thời, một tập trung dữ liệu FOCAS2 duy nhất kết nối một lần với CNC và phân phối lại dữ liệu là kiến trúc tiêu chuẩn.

Q5: Sau khi thay thế A20B-8100-0670, các tham số Ethernet xuất hiện trống. Có cách nào để phục hồi chúng mà không có các bản ghi cấu hình ban đầu không?

Các tham số Ethernet (địa chỉ IP, mặt nạ mạng con, đường dẫn máy chủ DNC, v.v.) được lưu trữ trong SRAM của CNC.

Nếu bảng đã được thay thế mà không cần sao lưu SRAM trước, hoặc nếu các thông số đã được xóa trong quá trình thay thế, chúng phải được nhập lại bằng tay.

Các tham số cho FOCAS, DNC1 và Factolink đều được nhập vào màn hình tham số SYSTEM → Ethernet.

Liên hệ với tài liệu dịch vụ của nhà sản xuất máy công cụ hoặc quản trị viên mạng nhà máy về cấu hình IP ban đầu nếu hồ sơ không có sẵn tại địa phương.
