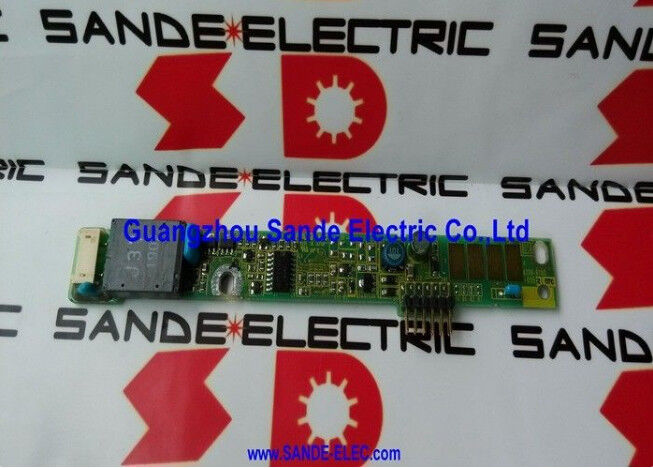

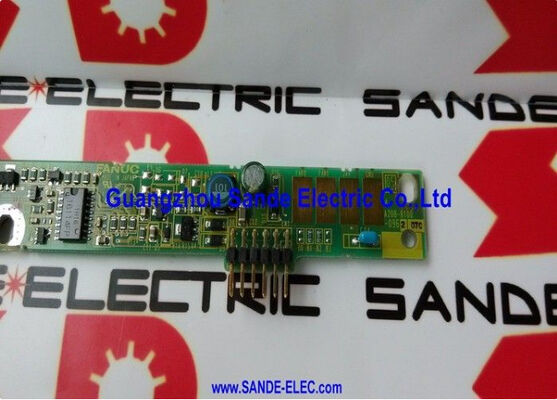

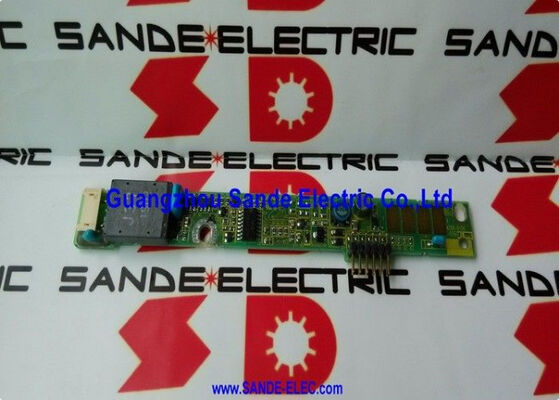

A20B-8100-0961 Bảng mạch PCB Fanuc A20B81000961 A2OB-8IOO-O96I

A20B-8100-0961∙ FANUC 30i/31i/32i Mô hình A LCD Backlight Inverter PCB

Công dụng của Inverter này

A20B-8100-0961 chuyển đổi DC điện áp thấp thành AC tần số cao, điện áp cao mà một đèn CCFL cần.

Một tấm LCD đơn sắc 7,2 inch không tạo ra hình ảnh có thể nhìn thấy mà không có đèn CCFL.000V AC ở 40 ¢ 80kHz để tấn công và duy trì vòng cung của nó ¢ điện áp và tần số không tìm thấy ở bất cứ nơi nào khác trong hệ thống điện CNC. A20B-8100-0961 tạo ra AC điện áp cao này từ DC điện áp thấp có sẵn từ nguồn cung cấp điện CNC.

Khi biến tần này thất bại, màn hình sẽ trở nên tối. CNC tiếp tục hoạt động bình thường, máy cắt nhưng người vận hành không thể nhìn thấy giao diện.

Các thông số kỹ thuật chính

Hai cấu hình hợp lệ

Cùng A20B-8100-0961 phục vụ hai loại cài đặt hiển thị vật lý trong nền tảng 30i Model A:

Máy điều khiển tích hợp dòng i:Bàn phím LCD và MDI là một phần của đơn vị CNC tích hợp. Màn hình, bàn phím và thiết bị điện tử CNC chính được đặt trong cùng một tập hợp. Máy biến đổi nằm bên trong đơn vị tích hợp này.

Đơn vị LCD/MDI số độc lập:Một bộ LCD / MDI riêng biệt được kết nối bằng cáp với tủ CNC. Bảng điều khiển nằm ở phía trước của máy; các thiết bị điện tử CNC nằm trong tủ máy.Các biến tần nằm bên trong đơn vị LCD/MDI độc lập.

Cả hai cấu hình đều sử dụng cùng một màn hình CCFL đơn màu 7,2 inch và cùng một biến tần A20B-8100-0961.

Các kịch bản ứng dụng

Đột nhiên màn hình bị mất điện:Màn hình của trung tâm gia công FANUC 30i Model A trở nên hoàn toàn tối. CNC tiếp tục hoạt động bình thườngMáy biến tần A20B-8100-0961 bị hỏng, cắt CCFL ổ đĩa điện áp. thay thế khôi phục màn hình.

Thiết kế màn hình:Màn hình 7,2 inch của máy tính CNC 31i Model A dần dần mờ dần trong nhiều tháng.Thay thế cả A20B-8100-0961 và đèn CCFL khôi phục độ sáng đầy đủ.

Câu hỏi thường gặp

Q1: A20B-8100-0961 có tương thích với hệ thống 30i Model B hoặc hệ thống LCD màu 30i không?

Không. Bản mô tả nói rõ ràng "30i, 31i, 32i mô hình A chỉ với màn hình Fanuc LCD 7.2" đơn sắc". Các biến thể mô hình B và cấu hình LCD màu sử dụng các PCB biến tần khác nhau.Xác nhận CNC mô hình chỉ định và loại hiển thị từ phần cứng trước khi đặt hàng.

Câu 2: Làm thế nào để tôi biết A20B-8100-0961 đã thất bại so với đèn CCFL?

Cả hai đều tạo ra một màn hình tối hoặc mờ. đo đầu ra biến tần khi được cấp điện: một biến tần chức năng tạo ra AC điện áp cao tại đầu nối đèn ngay cả khi đèn bị hỏng.Không có điểm đầu ra HV cho biến tầnTrong thực tế, thay thế cả biến tần và đèn CCFL với nhau là giải pháp đáng tin cậy nhất khi tuổi hiển thị là đáng kể.

Q3: Có thể màn hình mờ là lỗi biến tần, hoặc nó luôn luôn là đèn CCFL?

Sự mờ dần dần trong nhiều tháng thường là tuổi già của đèn CCFL (sự cạn kiệt thủy ngân).Chế độ hiển thị giảm độ sáng đột ngột hoặc gián đoạn (làm việc sau đó trở nên tối) thường chỉ ra biến tần.

Q4: Thay A20B-8100-0961 có cần bất kỳ cấu hình phần mềm CNC nào không?

Không. Inverter là một thành phần phần cứng chuyển đổi năng lượng. Thiết lập bộ thay thế khôi phục động cơ CCFL ngay lập tức khi khởi động. Không có tham số CNC hoặc thay đổi phần mềm.

Q5: Bộ màn hình đơn sắc 7,2 inch vẫn còn hoạt động?

Vâng. 30i Model A là một nền tảng trưởng thành nhưng được sử dụng tích cực ¢ các bộ phận dịch vụ hiển thị của nó vẫn còn trong thị trường hậu mãi.
