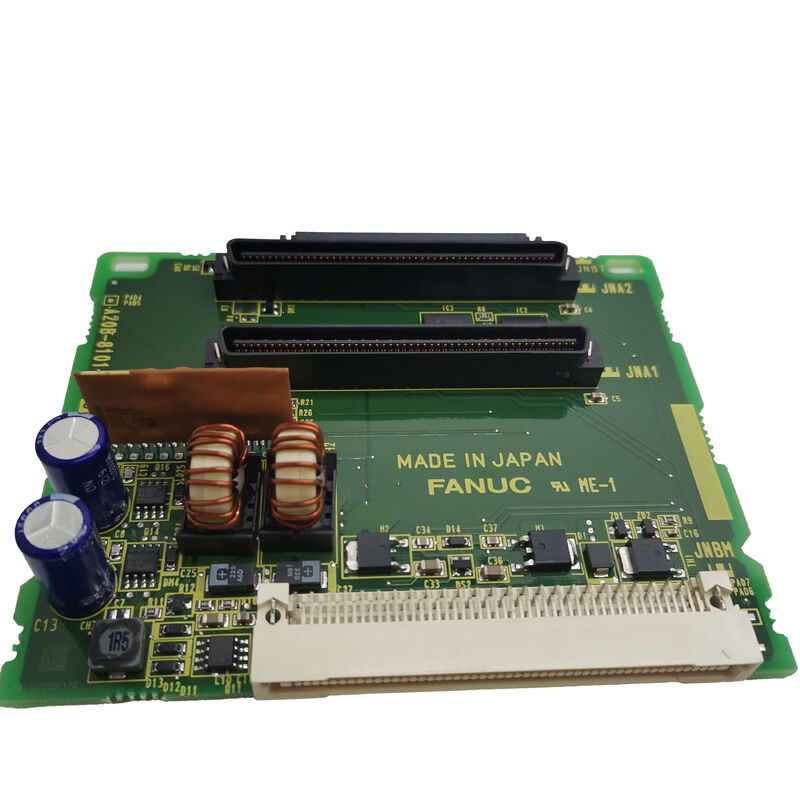

A20B-8101-0010 Bảng mạch PCB Fanuc A20B81010010 A2OB-8IOI-OOIO

A20B-8101-0010 | Mô-đun cấp nguồn FANUC FS30i — Series 30i / 31i / 32i CNC / Ghép nối với bo mạch chính A20B-8101-0400/0401

FS30i — Nền tảng quyền lực

CNC-Shopping xác nhận một cách nhất quán trên nhiều danh sách bo mạch chính FS30i: "Được gắn với mô-đun cấp nguồn FANUC FS30i A20B-8101-0010." Điều này xuất hiện cho: A20B-8101-0400 (30i-A / 31i-A5 PCB chính A4), A20B-8101-0401 (30i/31i/32i PCB chính A5, không có chức năng PC) và A16B-3200-0520 (CPU chính 31i-A5). Cả ba đều là bo mạch chính nền tảng FS30i — xác nhận A20B-8101-0010 là bộ nguồn tiêu chuẩn cho toàn bộ dòng bo mạch chính FS30i.

FANUC Series 30i/31i/32i đại diện cho nền tảng CNC có khả năng cao nhất của FANUC. Sự cố nguồn điện khiến toàn bộ hệ thống bị dừng. Duy trì một chiếc A20B-8101-0010 nổi tiếng làm phụ tùng thay thế là một bước quản lý rủi ro đơn giản đối với bất kỳ cơ sở nào đang chạy máy CNC này.

Thông tin sản phẩm chính

Lỗi nguồn điện — Triệu chứng

Lỗi A20B-8101-0010 có thể xuất hiện dưới dạng:

Không khởi tạo:Không hiển thị, không có hoạt động CNC - hệ thống hoàn toàn im lặng khi bật nguồn.

Reset liên tục:Tương quan với nhiệt độ vận hành - tụ điện biên làm giảm điện áp đường ray khi thiết bị nóng lên.

Các lỗi cụ thể của cảnh báo:Một đường ray bị lỗi trong khi các đường ray khác vẫn đúng sẽ tạo ra các lỗi chức năng cụ thể - lỗi bộ nhớ, lỗi hiển thị hoặc lỗi giao tiếp tùy thuộc vào đường ray nào bị ảnh hưởng.

Kịch bản ứng dụng

Lỗi nguồn điện FS30i:Hệ thống FANUC 30i không bật nguồn được. Đo điện áp đường ray xác nhận đầu ra A20B-8101-0010 nằm ngoài thông số kỹ thuật. Việc thay thế khôi phục lại nguồn điện DC chính xác và khởi tạo CNC.

Bảo trì theo kế hoạch:Hệ thống Series 31i-A5 trải qua quá trình thay thế nguồn điện theo lịch trình. A20B-8101-0010 được thay thế chủ động để loại bỏ rủi ro sản xuất liên quan đến nguồn điện.

Câu hỏi thường gặp

Câu hỏi 1: A20B-8101-0010 cung cấp bo mạch chính FS30i nào?

A20B-8101-0400 (loại 30i-A / 31i-A5 A4), A20B-8101-0401 (loại 30i/31i/32i A5, không có chức năng PC) và A16B-3200-0520 (CPU chính 31i-A5). Cả ba đều là bo mạch chính FS30i tiêu chuẩn, xác nhận A20B-8101-0010 là bộ nguồn FS30i phổ thông.

Câu hỏi 2: A20B-8101-0010 được cài đặt vật lý ở đâu trong hệ thống 30i?

Bộ cấp nguồn được lắp đặt trong tủ CNC — tách biệt với thiết bị LCD/MDI nơi gắn bo mạch chính. Cáp nguồn kết nối A20B-8101-0010 trong tủ với các bo mạch chính trong bộ phận vận hành.

Câu hỏi 3: Việc thay thế A20B-8101-0010 có yêu cầu sao lưu dữ liệu SRAM không?

Không. Mô-đun nguồn điện không chứa dữ liệu CNC. Việc thay thế nó không ảnh hưởng đến các thông số, chương trình hoặc cài đặt. Cần phải sao lưu dữ liệu khi thay thế bo mạch chính hoặc mô-đun bộ nhớ — không phải nguồn điện.

Câu hỏi 4: Dấu hiệu cảnh báo sớm về sự xuống cấp của A20B-8101-0010 là gì?

Sự lão hóa của tụ điện trong nguồn điện tạo ra gợn sóng đầu ra ngày càng tăng. Các triệu chứng ban đầu bao gồm: xóa cảnh báo CNC không liên tục sau khi nguội, hiển thị không ổn định ở nhiệt độ môi trường cao và lỗi bộ nhớ trong điều kiện ấm áp. Những triệu chứng này đòi hỏi phải chủ động thay thế trước khi hư hỏng hoàn toàn.

Câu hỏi 5: A20B-8101-0010 cũng được sử dụng trong Dòng 32i phải không?

A20B-8101-0010 dành cho "dòng 30i, 31i, 32i" — cả ba đều được xác nhận. Nền tảng FS30i bao gồm cả ba biến thể CNC và mô-đun cấp nguồn đều phổ biến trên chúng.
