Tổng quan

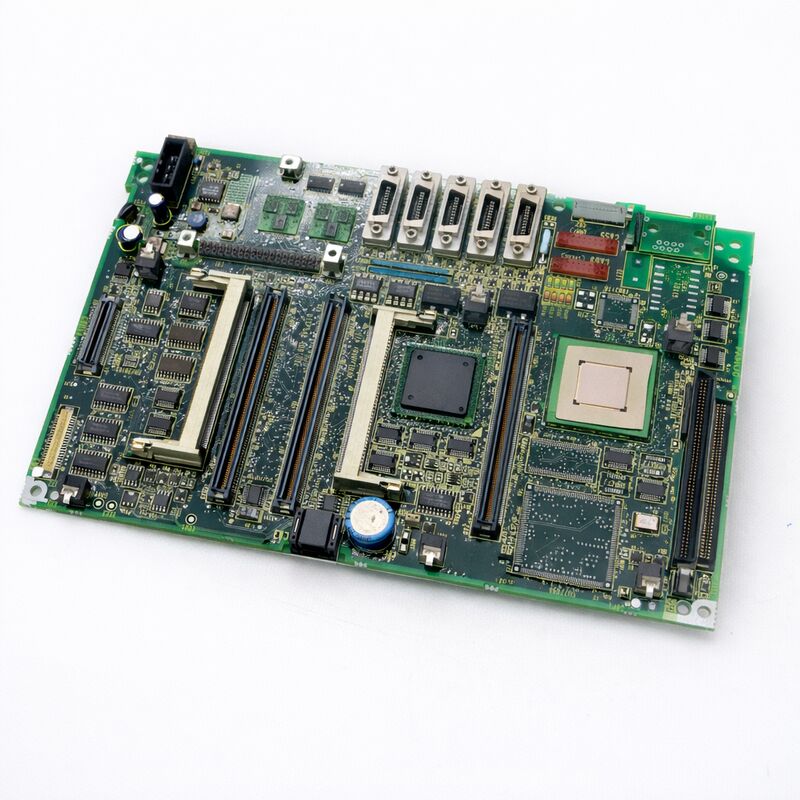

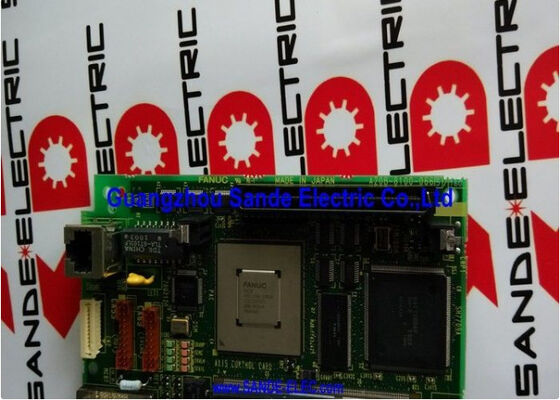

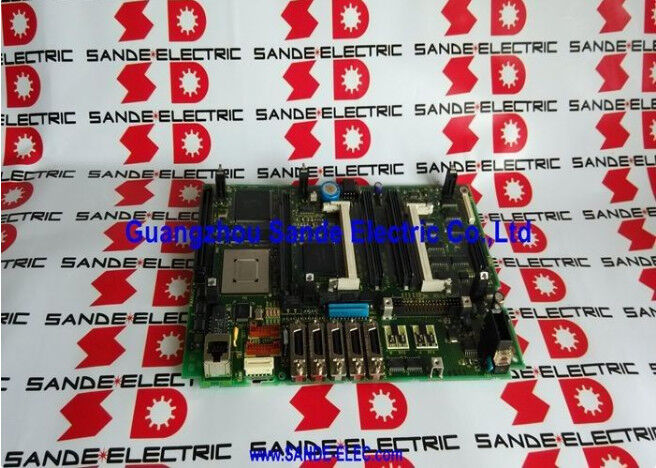

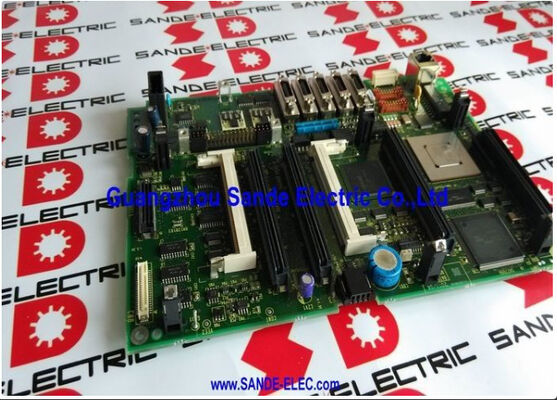

CácFANUC A20B-8101-0285là PCB chính cho FANUC Series 0i-C Mate ️ thế hệ đầu tiên của nền tảng 0i-Mate sử dụng thông tin liên lạc FSSB (Fiber-optic Serial Servo Bus) như tiêu chuẩn,mang lại kỹ thuật số tốc độ cao servo vòng tròn đóng lại để một nhỏ gọn, gói CNC định hướng giá trị.

Danh hiệu "Mate" mang một ý nghĩa cụ thể trong phân cấp sản phẩm của FANUC: nó xác định cấu hình cấp đầu tiên của một thế hệ CNC nhất định,được cung cấp với chi phí hệ thống thấp hơn so với biến thể đầy đủ tính năng, với giới hạn về số lượng trục tối đa và tùy chọn có sẵn phù hợp với nhu cầu của máy công cụ nhỏ gọn mà không cần xác định quá mức bộ điều khiển.

The 0i-C generation — both the full 0i-C and the 0i-Mate-C — appeared around 2003 as FANUC's response to the need for improved servo performance and digital bus connectivity in the mid-range CNC market.

0i-B trước khi nó đã thiết lập nền tảng;0i-C tinh chỉnh nó với việc thực hiện FSSB tốt hơn và phần mềm servo cập nhật được cải thiện sau khi hiệu suất lỗi và độ chính xác đường viền tốc độ cao.

Đối với các nhà sản xuất máy công cụ của máy quay CNC nhỏ gọn và trung tâm gia công 3 trục, 0i-C Mate với bảng chính A20B-8101-0285 cung cấp một gói hấp dẫn: một nền tảng điều khiển FANUC đã được chứng minh,Máy chạy bằng FSSB, và một PMC đủ khả năng để kiểm soát chức năng máy thông thường ¢ ở mức giá giữ cho máy hoàn thành cạnh tranh.

Màn hình đơn sắc 7 inch là chẩn đoán của thời đại Mate-C. Đây là giao diện người dùng tiêu chuẩn cho phiên bản Mate trong suốt thế hệ 0i-Cvà quen thuộc với các máy móc đã làm việc trên máy 0i-series.

Chỉ đến khi thế hệ 0i-D mà màn hình LCD màu trở nên có sẵn trên nền tảng Mate,và màn hình đơn sắc 7 inch vẫn là một trong những nhận dạng dễ nhận biết của máy được trang bị 0i-Mate-C trong lĩnh vực.

Các thông số kỹ thuật chính

0i-Mate-C trong hệ sinh thái máy công cụ

0i-C Mate đã tìm thấy sự chấp nhận mạnh mẽ nhất trong phân khúc máy bọc CNC nhỏ gọn ¢ máy sản xuất các thành phần xoay cho các bộ phận phụ của ô tô, các bộ buộc, phụ kiện thủy lực, đầu nối điện,và các bộ phận chính xác tương tự với khối lượng lớn.

Đối với các máy này, cấu hình 2 trục (X và Z) của 0i-Mate-TC với điều khiển trục là chính xác những gì cần thiết.

PMC có đủ dung lượng I / O và sự phức tạp của thang để xử lý các chức năng phụ trợ của máy quay CNC bình thường √ giao diện chofeader thanh, điều khiển chất làm mát, dung nhựa, giám sát áp suất chuck,và máy vận chuyển chip mà không cần phải mở rộng công suất của toàn bộ 0i-TC.

0i-Mate-MC phục vụ các trung tâm gia công thẳng đứng 3 trục ở cuối thị trường máy với đường đi bàn trong phạm vi 400 600 mm, phù hợp với công việc nguyên mẫu, sản xuất ngắn hạn,và các ứng dụng giáo dục.

Đối với các máy này, sự can thiệp đồng thời 3 trục với một hệ thống servo cấp FANUC là yêu cầu chính, và sự giới hạn của Mate cho 3 trục không phải là một hạn chế.

Những gì mà 0i-Mate-C không cung cấp mà toàn bộ 0i-C cung cấp: số lượng trục vượt quá 3 (chặn bỏ tích hợp bàn xoay trục 4 mà không có giải pháp sáng tạo), mở rộng công suất thang PMC,nhảy tốc độ cao và các tùy chọn tiên tiến khác, và màn hình màu.

Đối với các máy mà những khả năng này là cần thiết, đầy đủ 0i-C là sự lựa chọn thích hợp.

Sao lưu dữ liệu cần thiết trước khi thay thế bảng

A20B-8101-0285 mang dữ liệu hoạt động của máy trong các khu vực bộ nhớ FROM và SRAM tích hợp của nó. Trước khi tháo bảng để thay thế, một bản sao lưu đầy đủ các dữ liệu sau đây là bắt buộc:tất cả các thông số CNC (hơn 1000 cài đặt riêng biệt xác định giới hạn đường đi trục, tăng lực servo, giới hạn kiểm tra chương trình, hành vi can thiệp và mọi chức năng CNC khác),tất cả các chương trình phần được lưu trữ trong bộ nhớ CNC, chương trình thang PMC và các tham số PMC, thư viện macro nếu có, và dữ liệu điều chỉnh công cụ và điều phối công việc.

Trên 0i-Mate-C, phương tiện I / O để sao lưu phụ thuộc vào những gì máy có sẵn: thẻ nhớ (PCMCIA trong thế hệ này), kết nối hàng loạt RS-232C,hoặc trong một số cấu hình một kết nối liên kết I / O.

Không gian màn hình đơn sắc 7 inch làm cho các menu sao lưu tốn nhiều thời gian hơn một chút so với các máy CNC màn hình màu sau này,nhưng thủ tục được ghi rõ trong hướng dẫn bảo trì 0i-Mate-C.

Sau khi cài đặt bảng thay thế và tải tất cả dữ liệu sao lưu,Máy phải trải qua chu kỳ quay trở lại nhà và độ chính xác trục phải được xác minh bằng cách đo cắt thử hoặc đo đạc trước khi máy quay trở lại sản xuất..

Đĩa chẩn đoán LED Đọc trạng thái khởi động của bảng

Bảng A20B-8101-0285, giống như hầu hết các bảng chính của FANUC, có một loạt đèn LED chỉ số trên mặt của nó hiển thị tiến độ khởi động và bất kỳ lỗi nào xảy ra trong quá trình khởi động.

Các đèn LED này chu kỳ qua một chuỗi được xác định khi CPU thực hiện tự kiểm tra: kiểm tra nguồn cung cấp điện, tổng kiểm tra ROM, kiểm tra SRAM, cố gắng khởi động hệ thống servo, v.v.

Một sự cố ở bất kỳ giai đoạn nào làm cho chuỗi LED dừng lại ở một mô hình cụ thể.

Các mẫu đèn LED và ý nghĩa của chúng được ghi lại trong hướng dẫn bảo trì 0i-Mate-C. Đối với các kỹ sư bảo trì làm việc với một cỗ máy không hoàn thành khởi động, reading the LED state at the moment of failure is the first diagnostic step — it narrows the fault to a specific subsystem and helps determine whether the main board has failed or whether an external problem (SRAM battery depletion, lỗi cáp FSSB, lỗi khuếch đại servo) đang ngăn chặn việc hoàn thành khởi động bình thường.

Câu hỏi thường gặp

Q1: Sau khi thay thế A20B-8101-0285 và tải tất cả dữ liệu sao lưu, trục không di chuyển và CNC hiển thị "SV-417 lỗi đầu ra tương tự".

SV-417 thường chỉ ra một vấn đề với liên kết FSSB hoặc khởi động bộ khuếch đại servo.kết nối cáp FSSB nên được kiểm tra xác nhận cáp sợi quang được đặt đúng trong đầu nối FSSB của bảng chính và ở đầu bộ khuếch đại servo.

Ngoài ra, hãy kiểm tra xem các thông số phân bổ trục FSSB đã được khôi phục đúng từ bản sao lưu.

Nếu FSSB không thể thiết lập liên lạc, tất cả các trục phụ sẽ hiển thị lỗi sẵn sàng.

Nếu cáp sợi và các tham số được xác nhận là chính xác, hãy bật các bộ khuếch đại servo một cách độc lập (nếu có thể) để kiểm tra trạng thái LED của chúng.

Câu 2: Màn hình 0i-Mate-C hiển thị "B-64305EN" hoặc văn bản hướng dẫn tương tự trong một màn hình cụ thể.

Màn hình FANUC CNC đôi khi hiển thị các chuỗi tham chiếu nội bộ hoặc văn bản phiên bản phần mềm trong các màn hình chẩn đoán hoặc thiết lập.

Các chỉ số chính của các vấn đề về màn hình hoặc bảng là: màn hình không chiếu sáng, màn hình hiển thị các ký tự rối loạn trên tất cả các màn hình (không chỉ là một thông báo chẩn đoán),hoặc màn hình hoạt động bình thường của máy không thể truy cập được.

Nếu chỉ có một hoặc một vài màn hình hiển thị văn bản bất ngờ trong khi hoạt động bình thường tiếp tục, đây thường là một mục cấu hình tham số chứ không phải là lỗi phần cứng.

Q3: Số serial CNC của máy được lưu trữ trên bảng chính. Liệu nó có thể phục hồi sau khi thay thế bảng?

Số serial CNC và mã nhận dạng phần mềm hệ thống được lưu trữ trong khu vực FROM của bảng và là một phần của thủ tục sao lưu / khôi phục thông thường.Nếu dữ liệu của bảng gốc đã được sao lưu trước khi thất bại và khôi phục hoàn tất, số serial CNC như được lưu trữ trong bộ nhớ điều khiển sẽ được khôi phục.

Tuy nhiên, nhãn số hàng loạt vật lý trên bảng gốc không thể được chuyển sang bảng thay thế.

Nếu số serial CNC được sử dụng cho các hồ sơ theo dõi đăng ký tùy chọn hoặc bảo trì,cập nhật những hồ sơ để phản ánh số serial vật lý của bảng mới và lưu ý rằng số serial CNC chức năng trong phần mềm đã được khôi phục từ sao lưu.

Q4: Máy 0i-Mate-C chỉ có 2 trục servo (các cấu hình máy quay). thay thế A20B-8101-0285 cho thấy cài đặt tham số chính xác nhưng một trục không phản ứng.

Trên 0i-Mate-TC, hai trục servo (X và Z) kết nối với bộ khuếch đại servo thông qua chuỗi FSSB. Nếu một trục không phản ứng sau khi thay thế bảng với các thông số chính xác,xác minh việc gán trục FSSB tham số xác định vị trí FSSB nào tương ứng với trục CNC nào.

Nếu việc phân công FSSB không phù hợp với thứ tự chuỗi khuếch đại vật lý, CNC chỉ huy một trục nhưng bộ khuếch đại khác phản ứng.

Cũng xác minh rằng cáp mã hóa cho trục không phản hồi được kết nối đúng một cáp mã hóa bị ngắt kết nối ngăn chặn trục đó khởi động ngay cả khi liên kết lệnh FSSB hoạt động.

Q5: A20B-8101-0285 có tương thích chéo với bảng chính 0i-C đầy đủ (không phải Mate) và có thể mở rộng máy Mate đến 4 trục không?

Không, 0i-Mate-C và full 0i-C sử dụng các bảng chính khác nhau với các cấu hình phần mềm khác nhau.

A20B-8101-0285 là bảng riêng của Mate và phần mềm tích hợp của nó hỗ trợ số trục tối đa của Mate.

Thêm một trục thứ 4 vào một máy 0i-Mate-C sẽ đòi hỏi phải thay thế toàn bộ hệ thống CNC bằng một cấu hình 0i-C đầy đủ ̇ bảng chính khác, đăng ký phần mềm khác,và phần cứng servo có khả năng khác nhau.

Đây không phải là một thay thế bảng đơn giản và đại diện cho một dự án nâng cấp hệ thống CNC hơn là thay thế bảo trì.
