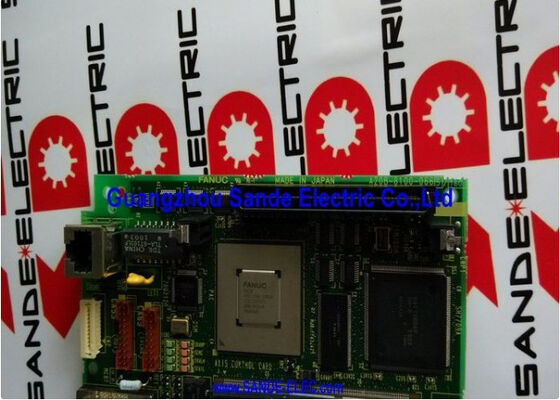

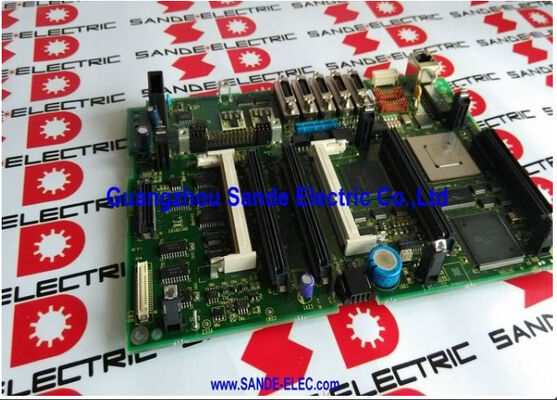

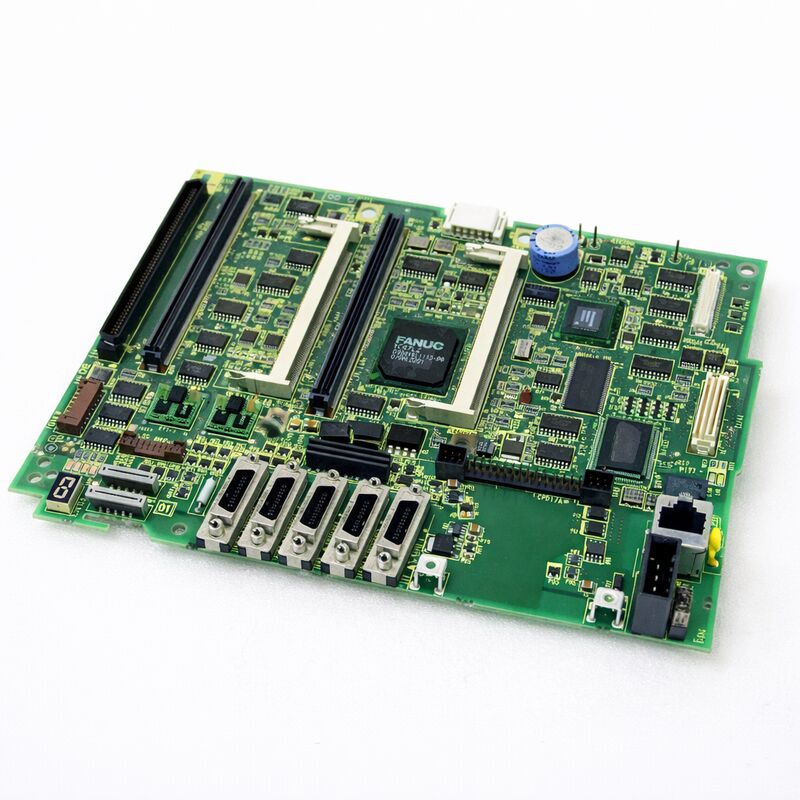

FANUC A20B-8101-0374 -- PCB chính -- A20B-8101 Hệ thống điều khiển CNC cao cấp
CácFANUC A20B-8101-0374thuộc về gia đình bảng A20B-8101 - loạt PCB chính của FANUC cho thế hệ CNC hiệu suất cao Series 30i / 31i / 32i.Gia đình này bao gồm phần cứng điều khiển cho các bộ điều khiển CNC FANUC có khả năng cao nhất được sản xuất trong thời đại i-series.
Các máy chạy các bộ điều khiển này xử lý công việc mà các thế hệ CNC đơn giản hơn không thể: can thiệp đồng thời năm trục, hoạt động nhiều đường dẫn với việc thực hiện chương trình độc lập trên mỗi đường dẫn,Nano-interpolation tốc độ cao cho các bộ phận quan trọng trong kết thúc bề mặt, và đồng bộ hóa phức tạp giữa các hoạt động xoắn, mài và mài trên các máy hỗn hợp.
Các thông số kỹ thuật chính
| Parameter |
Giá trị |
| Dòng |
A20B-8101 |
| Nền tảng CNC tương thích |
FANUC Series 30i/31i/32i-A và các biến thể |
| Chức năng |
PCB điều khiển chính / chức năng cao |
| Điện áp hoạt động |
Hệ thống cung cấp nội bộ (các giá đỡ CNC) |
| Xây dựng |
Các thành phần FR-4, SMD cấp công nghiệp |
| Giao diện |
FSSB, Serial Spindle, I/O Link, màn hình |
| Tình trạng |
Có sẵn -- được sửa chữa, thử nghiệm |
| Nguồn gốc |
Nhật Bản |
Nền tảng 30i/31i/32i-A - Điều mà Ban kiểm soát hỗ trợ
Thế hệ CNC 30i / 31i / 32i-A nằm ở đầu dòng máy công cụ CNC của FANUC. Hiểu được điều khiển của nền tảng này giúp giải thích tại sao bảng điều khiển chính rất quan trọng.
- Máy gia công đa đường:30i/31i/32i-A hỗ trợ nhiều đường dẫn chương trình độc lập chạy đồng thời. Mỗi đường dẫn điều khiển bộ trục và trục riêng của nó.
- Số lượng trục cao:Một máy CNC 30i/31i/32i-A duy nhất có thể điều khiển tới 40 trục trên tất cả các đường dẫn, với tối đa 20 trục servo và 4 trục trong một số cấu hình.
- Tích hợp tốc độ cao:Chức năng can thiệp nano xử lý các lệnh can thiệp ở độ phân giải dưới micron, đòi hỏi thời gian chu kỳ rất nhanh.
- Điều khiển đồng thời 5 trục:Điều khiển điểm trung tâm công cụ, chức năng máy tính nghiêng và can thiệp năm trục đồng thời đều chạy thông qua bộ xử lý của bảng điều khiển.
Các cân nhắc bảo trì cho các tấm ván dòng A20B-8101
Thay bất kỳ bảng điều khiển chính nào trong một máy CNC cao cấp đòi hỏi sự chuẩn bị nhiều hơn so với việc thay thế một bảng ngoại vi hoặc tùy chọn:
- Việc sao lưu dữ liệu là rất cần thiết:Tất cả dữ liệu cụ thể của máy phải được thu thập trước khi loại bỏ bảng
- Vấn đề chỗ ngồi của mô-đun:Các mô-đun cắm phải được đặt đầy đủ và đúng đắn sau khi lắp đặt lại
- Chuỗi xác minh:Sau khi thay thế, kiểm tra có hệ thống: tham số CNC, thực hiện thang PMC, sẵn sàng trục, sẵn sàng trục và thực hiện chương trình đầy đủ
Câu hỏi thường gặp
Q1: CNC Series 30i khởi động nhưng ngay lập tức hiển thị báo động "9001" hoặc cấu hình hệ thống tương tự.
Một báo động cấu hình hệ thống tại lần khởi động đầu tiên sau khi thay thế bảng thường cho thấy phần mềm của CNC không thể nhận ra cấu hình phần cứng của bảng thay thế.Kiểm tra dữ liệu SRAM đã được tải chính xácNếu SRAM được tải chính xác và báo động vẫn còn, các biến thể bảng có thể yêu cầu một điều chỉnh tham số phần mềm hoặc có thể không phải là sửa đổi phần cứng chính xác.
Q2: Các bảng tùy chọn từ gia đình A20B-8101 có thể được sử dụng thay thế nhau trên các cấu hình máy 30i / 31i / 32i khác nhau không?
Các bảng tùy chọn trong gia đình A20B-8101 thường tương thích trên các hệ thống 30i/31i/32i-A, miễn là cùng một giao thức liên lạc được cài đặt và phần mềm CNC hỗ trợ tùy chọn đó.Tuy nhiên, bảng tùy chọn cũng yêu cầu tùy chọn phần mềm tương ứng được đăng ký trên CNC.
Q3: Các bảng dòng A20B-8101 có sẵn trên thị trường thứ cấp đôi khi có các chữ cái hậu tố khác nhau.
Các chữ cái hậu tố trong số bộ phận FANUC thường biểu thị mức sửa đổi phần cứng.xác nhận với nhà cung cấp phụ tùng rằng hậu tố cụ thể được cung cấp tương thích với cấu hình bảng chính của máy mục tiêu.
Q4: A20B-8101-0374 nên được vận chuyển và lưu trữ như thế nào khi được giữ làm phụ tùng?
Giữ trong bao bì chống tĩnh mạch ban đầu hoặc trong túi an toàn ESD tương đương với chất khô.Bảng chứa các thành phần SMD sắc nét và logic CMOS nhạy cảm với xả điện tĩnh.
Q5: Sau khi thay thế bảng thành công và khôi phục dữ liệu, CNC hoạt động nhưng một trục hiển thị sau báo động lỗi trong quá trình đi qua nhanh.
Sau các báo động lỗi trên một trục sau khi thay thế bảng chính thường chỉ ra vấn đề tham số servo chứ không phải là lỗi bảng chính.Kiểm tra các giá trị tham số servo cho trục bị ảnh hưởng so với đường cơ sở được ghi chép.Nếu các thông số trông chính xác, kiểm tra kết nối quang FSSB cho bộ khuếch đại bị ảnh hưởng.
