| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-8101-0375 |
| Parameter | Giá trị |
|---|---|
| CNC tương thích | FANUC 310i-SA (31i-A5), 320i-SA (32i-A) |
| Loại cấu hình | Đơn lẻ (PANEL i |
| Sản xuất phần cứng | G5 |
| Gia đình | A20B-8101 |
| Đơn vị PSU đồng hành | Dòng A20B-8101-0010 |
| Sao lưu SRAM | Cần trước khi thay thế |
| Tình trạng | Có sẵn, được sửa chữa, thử nghiệm |
| Nguồn gốc | Nhật Bản |

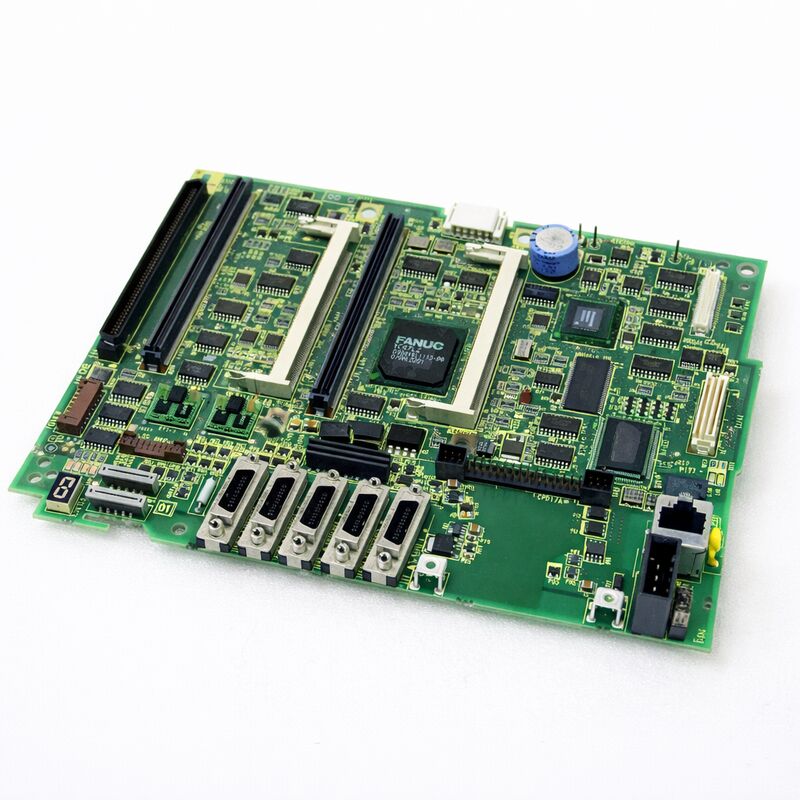

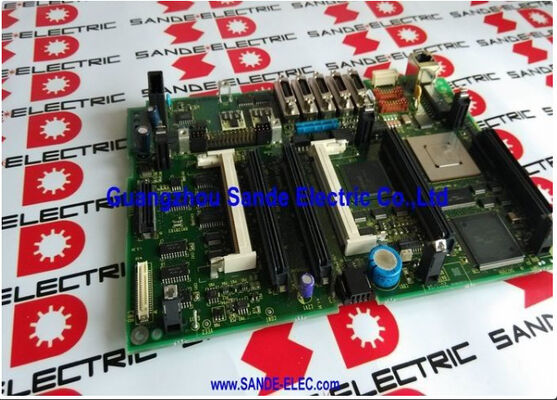

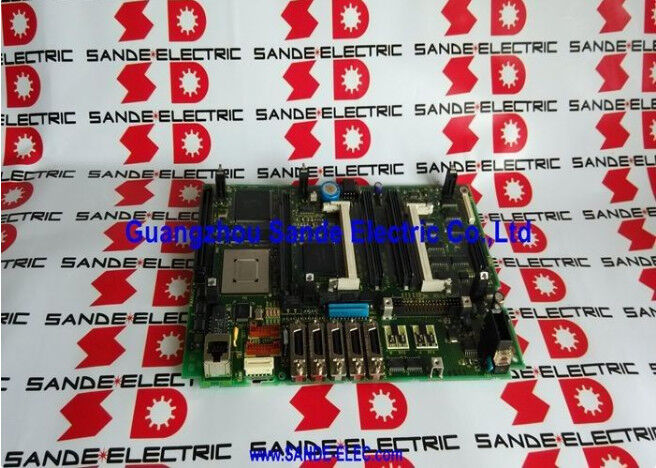

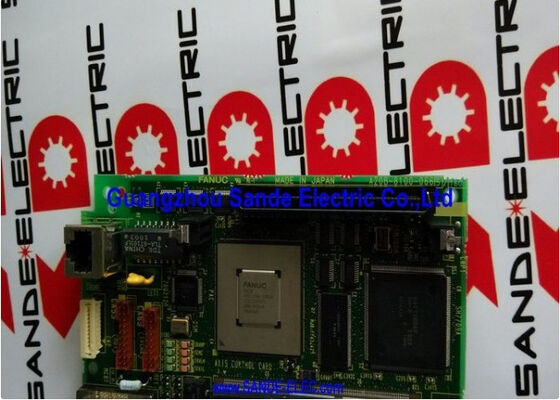

CácFANUC A20B-8101-0375là bảng chủ thế hệ G5 cho bộ điều khiển 310i-SA và 320i-SA.
Đây là các biến thể loại độc lập của gia đình cao cấp của FANUC i-series, cùng sức mạnh tính toán như 31i/32i-A gắn trên màn hình LCD,nhưng được đóng gói trong một cấu hình mà các thiết bị điện tử điều khiển sống trong một tủ kệ chuyên dụng thay vì phía sau bảng điều khiển.
Kiến trúc độc lập có ý nghĩa cho các máy công cụ lớn.và các đường tự động hóa đa pallet thường có tủ điều khiển được gắn từ xa từ vị trí người vận hành, rung động, và những hạn chế vật lý của việc gắn bảng.
310i-SA / 320i-SA đặt bảng chính và tất cả các thiết bị điện tử liên quan vào tủ từ xa đó, kết nối với màn hình PANEL i và đơn vị MDI thông qua một liên kết sợi quang.
Danh hiệu G5 đánh dấu một bước sửa đổi phần cứng. FANUC phát hành các thế hệ bảng mới khi cải tiến thành phần hoặc cập nhật độ tin cậy biện minh cho một thiết kế PCB mới.
G5 thay thế các thế hệ trước cho gia đình 310i-SA / 320i-SA.bảng G5 thực hiện các chức năng tương tự như người tiền nhiệm của nó và phục vụ như là sự thay thế cho các bảng chính thế hệ trước trong cùng một gia đình CNC.
Hiểu kiến trúc SA (Standalone) giúp làm rõ điều gì làm cho bảng này khác với các bảng chính loại gắn LCD như A20B-8101-0401.
Trong một loại 30i/31i/32i-A được gắn trên màn hình LCD, bảng chính nằm ngay phía sau bảng điều khiển.
Điện tử điều khiển và màn hình được tích hợp vật lý tại trạm điều khiển của máy.
Trong một loại độc lập (SA / PANEL i), bảng chính nằm trong một kệ điều khiển riêng biệt.
Màn hình PANEL i và bàn phím MDI nằm tại trạm điều khiển nhưng chúng chỉ chứa màn hình và thiết bị điện tử đầu vào, được kết nối với bảng chính từ xa thông qua cáp sợi quang tốc độ cao.
Sự tách biệt này cung cấp:
Đối với máy có nhiều trạm điều khiển, kiến trúc độc lập cũng cho phép một bộ điều khiển duy nhất phục vụ các sắp xếp bảng điều khiển phức tạp hơn.
FANUC đánh số sửa đổi phần cứng (G1, G3, G5...) theo dõi các cải tiến phần cứng tăng dần đến cùng một thiết kế chức năng.chuyển đổi sang các IC mới hơn, cải thiện quản lý nhiệt, hoặc sửa chữa các vấn đề nhỏ được xác định trong lĩnh vực này.
Chức năng của bảng không thay đổi G5 hoạt động giống hệt với G3 từ góc độ của phần mềm CNC.
Từ quan điểm bảo trì, G5 là sự thay thế thích hợp cho các thế hệ phần cứng trước đó trong gia đình 310i-SA / 320i-SA.
Khi đặt mua thay thế, chỉ định G5 (A20B-8101-0375) đảm bảo khả năng tương thích với hỗ trợ phụ tùng FANUC hiện tại,vì các thế hệ trước có thể không còn có sẵn và G5 được thiết kế để phục vụ như là sự thay thế giữa các thế hệ.
Thay thế A20B-8101-0375 vào một hệ thống 310i-SA / 320i-SA độc lập đòi hỏi phải chú ý cẩn thận đến bố trí tủ độc lập:
Bước 1 DATA backup.Trước khi chạm vào bảng, thực hiện sao lưu SRAM hoàn chỉnh thông qua màn hình khởi động CNC. Lưu vào thẻ nhớ FANUC hoặc PC thông qua RS-232C. Lấy tất cả các chương trình, tham số và dữ liệu PMC.
Bước 2 ️ Phân biệt điện.Tắt máy hoàn toàn, xác nhận hệ thống điều khiển DC đã được giải phóng, tắt năng lượng và khóa tủ điều khiển.
Bước 3: Tài liệu cáp.Trong một tủ độc lập, nhiều cáp kết nối với bảng chính hơn là trong một cấu hình gắn LCD.
Bước 4 ️ Chuyển board.Loại bỏ các mô-đun cắm (bản thẻ CPU, mô-đun bộ nhớ, thẻ điều khiển servo) khỏi bảng gốc và chuyển chúng sang bảng thay thế.
Bước 5: Kết nối lại.Kết nối lại tất cả các cáp theo tài liệu từ bước 3.
Bước 6: Khôi phục SRAM.Bắt đầu khởi động, tải bộ sao lưu SRAM, xác nhận tất cả dữ liệu được tải chính xác trước khi bắt đầu hoạt động bình thường.
Q1: Bộ điều khiển 310i-SA hiển thị báo động hệ thống "9001" sau khi A20B-8101-0375 được thay thế.
Một báo động 9001 ngay sau khi thay thế bảng thường chỉ ra sự không phù hợp cấu hình giữa bảng mới và dữ liệu SRAM được tải hoặc việc khôi phục SRAM không hoàn thành chính xác.
Đầu tiên, xác minh tất cả các mô-đun cắm đều được đặt đúng cách ̇ một thẻ servo hoặc thẻ CPU được chèn một phần kích hoạt các báo động cấu hình.
Nếu báo động tiếp tục, the board revision may require a specific software parameter to recognise the G5 hardware correctly — consult the FANUC maintenance manual or contact FANUC service for the specific board initialisation procedure.
Q2: Liệu bảng G5 (A20B-8101-0375) có thể thay thế bảng G3 (A20B-8101-0373) trong cùng một máy?
Vâng. G5 là thay thế dự định của FANUC cho các bảng chính thế hệ trước trong gia đình 310i-SA / 320i-SA.
Thế hệ phần cứng không thay đổi hoạt động của phần mềm CNC.mô-đun bộ nhớ) chuyển đến bảng G5 và tiếp tục hoạt động chính xác.
Quy trình sao lưu và khôi phục dữ liệu SRAM là giống nhau bất kể thế hệ phần cứng nào đang được cài đặt.
Q3: PANEL i hiển thị một "lỗi liên kết" sau khi bảng chính của tủ độc lập được thay thế.
Một lỗi liên kết PANEL i sau khi thay thế bảng chính hầu như luôn luôn chỉ ra kết nối cáp sợi quang giữa tủ độc lập và đơn vị hiển thị PANEL i.các kết nối sợi quang có thể bị xáo trộn hoặc dây cáp bị kéo chặt.
Kiểm tra cả hai đầu của mỗi cáp sợi quang tại đầu nối COP của bảng chính và đầu nối nhận của đơn vị PANEL i.
Làm sạch các đầu sợi bằng khăn lau không có mông nếu có bất kỳ sự ô nhiễm nào.
Kết nối lại chắc chắn và kiểm tra chỉ báo trạng thái liên kết (nếu được trang bị) hiển thị bình thường.
Q4: Loại 310i-SA độc lập khác với một đơn vị hiển thị được kết nối với mạng (Panel i) cho mục đích bảo trì như thế nào?
Bảng chính (A20B-8101-0375) trong tủ độc lập tạo ra tất cả xử lý CNC.Đơn vị hiển thị PANEL i tại trạm điều hành chỉ chứa các thiết bị điện tử hiển thị và bàn phím MDI. Nó không có khả năng xử lý CNC của riêng nó.
Đối với bảo trì, điều này có nghĩa là tất cả dữ liệu chẩn đoán (đăng ký báo động, đọc lại tham số, giám sát thang) có sẵn thông qua màn hình PANEL i ngay cả khi xử lý được thực hiện từ xa.
Nếu màn hình không hiển thị hình ảnh, lỗi có thể nằm ở liên kết sợi, đơn vị hiển thị PANEL i hoặc mạch đầu ra màn hình của bảng chính.
Q5: Liệu pin SRAM nên được thay thế cùng một lúc với bảng chính?
Nếu pin dự phòng SRAM của máy có tuổi hơn 2 năm hoặc báo động pin đã hoạt động trước khi bị hỏng bảng, hãy thay pin trong khi thay đổi bảng chính.Các pin dự phòng SRAM duy trì dữ liệu máy (các thông số, thang PMC, chương trình) khi bộ điều khiển được tắt.
Sau khi cài đặt một bảng chính mới, tải dữ liệu SRAM từ phương tiện lưu trữ.
Một khi được xác nhận, việc cài đặt pin mới đảm bảo dữ liệu được duy trì đáng tin cậy trong các giai đoạn tắt điện trong tương lai.
Luôn luôn thay pin bằng CNC được bật để tránh mất dữ liệu SRAM.
