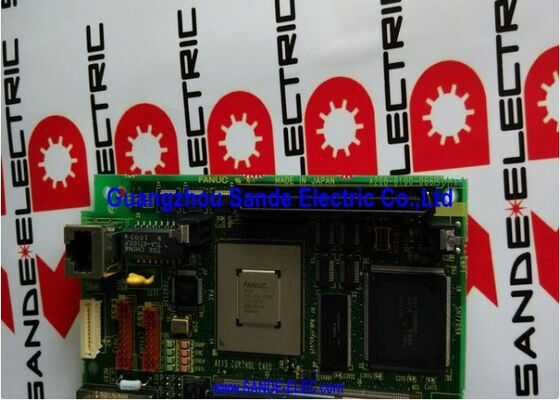

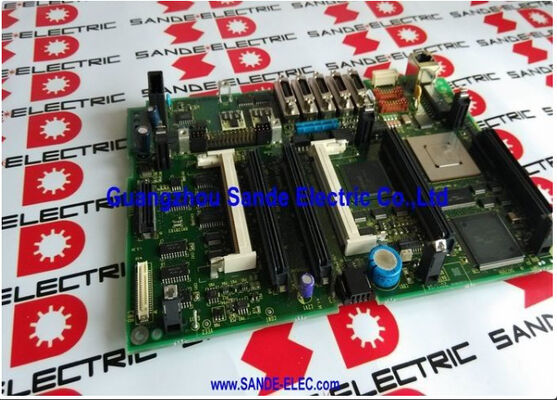

A20B-8101-0401 Bảng mạch PCB Fanuc A20B81010401 A2OB-8IOI-O4OI

FANUC A20B-8101-0401 500.000 PCB chính A5 cho Series 30i/31i/32i-A Không có chức năng PC, LCD / MDI Unit Mount, Nhật Bản gốc

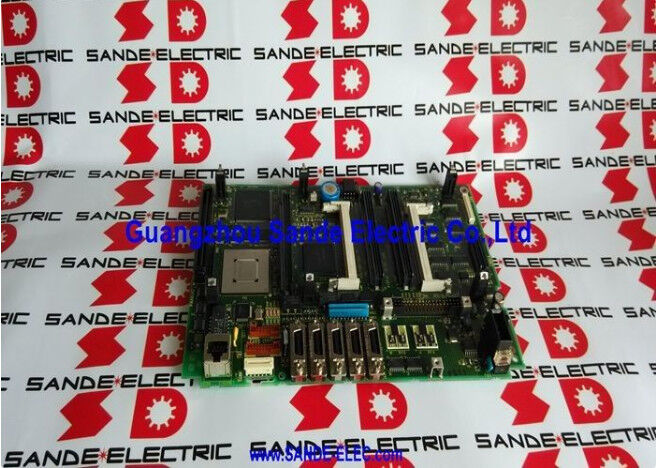

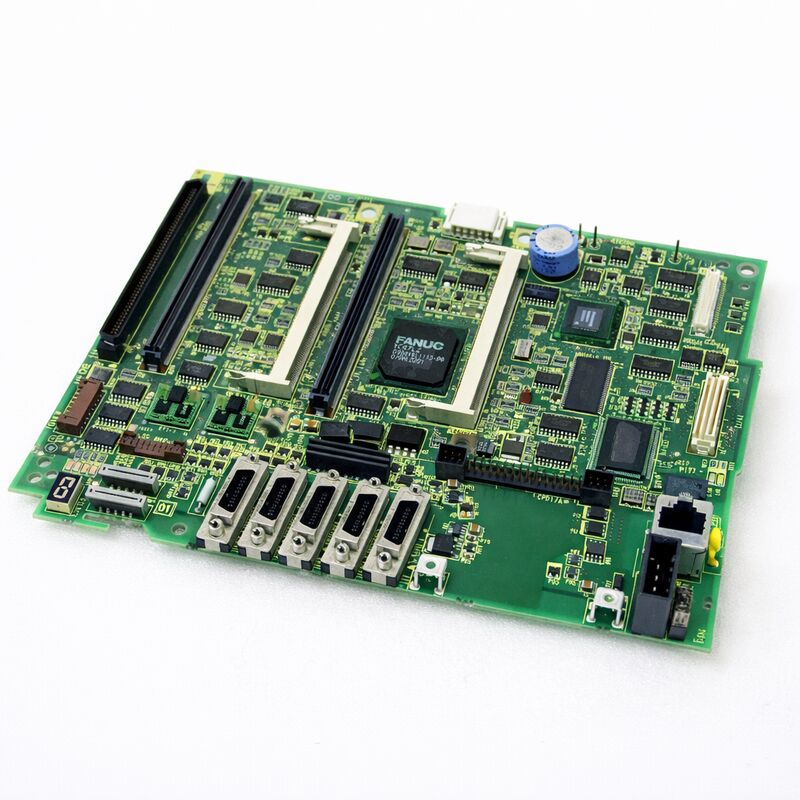

Tổng quan

CácFANUC A20B-8101-0401là bảng chủ cho một trong những thế hệ CNC có khả năng cao nhất của FANUC. Series 30i / 31i / 32i-A đại diện cho cấp độ hiệu suất cao của bộ điều khiển i series của FANUC được xây dựng cho các bộ điều khiển phức tạp, nhiều đường dẫn,Máy đa trụcTrung tâm gia công 5 trục.

Trung tâm quay hợp chất. Máy nghiền bánh răng. Dòng FMS đa pallet. Đây là những máy mà gia đình 30i / 31i / 32i sống.

Danh hiệu A5 đề cập đến sửa đổi phần cứng của bảng này trong vòng đời sản phẩm Series 30i / 31i / 32i-A.

Nó kế nhiệm các biến thể bảng chính trước đó và kết hợp các bản cập nhật phần cứng của FANUC để giải quyết các yêu cầu độ tin cậy và tương thích được tích lũy trong quá trình triển khai các phiên bản trước đó.

Khi FANUC phát hành một phiên bản bản chính được cập nhật như A5, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

Thông số kỹ thuật "không có chức năng PC" là một chi tiết mua sắm quan trọng.

Dòng 30i/31i/32i được cung cấp trong hai cấu hình: tiêu chuẩn (không có PC tích hợp) và có chức năng PC tích hợp.

Phiên bản chức năng PC chạy một máy tính nhúng dựa trên Windows trên cùng một bảng chính, cho phép các chức năng CNC mở của FANUC, phát triển HMI tùy chỉnh và phần mềm ứng dụng dựa trên PC.

A20B-8101-0401 là biến thể không phải PC. Nó không thể hoán đổi với bảng chính chức năng PC - cấu hình phần cứng, đầu nối và phần mềm khác nhau giữa hai.

Các thông số kỹ thuật chính

Đặt màn hình LCD/MDI tại sao nó quan trọng

Dòng 30i/31i/32i-A sử dụng kiến trúc vật lý khác với các bộ điều khiển FANUC i-series trước đó.Trong 30i/31i/32i-A, bảng chính được gắn trực tiếp trên mặt sau của đơn vị LCD / MDI ¢ bảng điều khiển.

Sự tích hợp này thu hẹp tổng số bộ phận tủ và đơn giản hóa dây cáp, nhưng nó thay đổi quy trình bảo trì.

Để truy cập A20B-8101-0401, bảng điều khiển phải được mở hoặc đơn vị LCD/MDI phải được tháo ra khỏi máy.

Bảng có thể truy cập từ phía sau của bảng điều khiển. Điều này có nghĩa là thay thế thường có thể được thực hiện tại máy mà không cần tháo dỡ hoàn toàn tủ điều khiển.

Tuy nhiên, vị trí lắp đặt của đơn vị LCD / MDI đôi khi cao trên máy, đôi khi trong một dây chuyền có nghĩa là điều kiện truy cập khác nhau đáng kể giữa các thiết kế máy.

Lập kế hoạch truy cập trước khi bắt đầu. xác nhận những công cụ cần thiết. xác nhận bảng thay thế được thử nghiệm và sẵn sàng.

Việc sao lưu và nạp lại SRAM là phần tốn thời gian nhất của quy trình - việc trao đổi bản đồ vật lý, một khi truy cập được thiết lập, là đơn giản.

Dữ liệu SRAM: Bước sao lưu quan trọng

A20B-8101-0401 giao diện với các mô-đun FROM/SRAM chứa tất cả dữ liệu cụ thể của máy.

Điều này bao gồm các thông số CNC, chương trình thang PMC (Controller máy có thể lập trình), dữ liệu chuyển hướng công cụ, hệ thống phối hợp công việc và các chương trình bộ phận được lưu trữ.

Không có dữ liệu này trên chính bảng chính nó là trên các mô-đun FROM / SRAM.

Tuy nhiên, một số cấu hình bộ điều khiển lưu trữ dữ liệu liên quan đến khởi động trong SRAM phải được quản lý cẩn thận trong quá trình thay thế bảng.

sao lưu tất cả dữ liệu SRAM trước khi khởi động. Sử dụng chức năng sao lưu màn hình khởi động của FANUC, chuyển DNC hoặc thẻ nhớ FANUC để chụp toàn bộ bộ dữ liệu. Sau khi thay thế bảng,khôi phục dữ liệu SRAM trước khi thử hoạt động bình thường.

Bỏ qua bước này tạo ra một tình huống mà máy không thể chạy các tham số ở các giá trị mặc định, PMC không có thang để thực hiện và các chương trình phần đã biến mất.

Khôi phục từ điều này là có thể nhưng tốn thời gian. Năm phút dự phòng trước khi bắt đầu công việc tiết kiệm tiềm năng giờ tái nhập sau đó.

Câu hỏi thường gặp

Q1: Sau khi thay thế A20B-8101-0401, CNC hiển thị báo động "SR" hoặc lỗi khởi động liên quan đến bộ nhớ. Điều này có nghĩa là gì?

Các báo động SR tại lúc khởi động thường chỉ ra rằng dữ liệu SRAM đã không được khôi phục đúng sau khi thay thế bảng. Kiểm tra xem sao lưu SRAM đã được tải đầy đủ.Nếu quá trình sao lưu bị gián đoạn hoặc sử dụng tệp dữ liệu sai, CNC sẽ bắt đầu với dữ liệu tham số bị hỏng hoặc không đầy đủ.

Sử dụng menu khởi động của FANUC để tải lại hình ảnh SRAM từ phương tiện sao lưu.liên hệ với FANUC hoặc một kỹ sư được chứng nhận phục hồi các thông số mặc định là có thể nhưng đòi hỏi phải nhập lại kỹ lưỡng các giá trị cụ thể của máy.

Q2: A20B-8101-0401 có thể thay thế bảng chính A20B-8101-0400 trước đó trong một CNC Series 30i / 31i-A?

Vâng. -0401 (A5 sửa đổi) là thay thế cập nhật cho -0400 và các biến thể chính trước đó trong gia đình 30i / 31i / 32i-A không phải PC.

FANUC chỉ định các sửa đổi phần cứng mới như là sự thay thế cho tất cả các biến thể trước đó, vì vậy -0401 phù hợp cho bất kỳ máy 30i / 31i / 32i-A nào sử dụng một bảng chính không phải PC trước đó.

Xác nhận máy sử dụng cấu hình không phải PC trước khi đặt hàng các biến thể bảng chức năng PC có số bộ phận khác nhau và không thể hoán đổi.

Q3: Máy sử dụng màn hình LCD màu 15 inch. A20B-8101-0401 hỗ trợ màn hình này?

Bảng chính A20B-8101-0401 kết nối với đơn vị LCD thông qua giao diện hiển thị tích hợp trong bộ LCD / MDI.

Tính tương thích của bảng với kích thước màn hình thường được xác định bởi cấu hình hệ thống CNC tổng thể hơn là bảng chính một mình.

Nếu bảng chính ban đầu hoạt động với bảng màu 15 inch, một thay thế trực tiếp với A20B-8101-0401 cũng sẽ hoạt động với bảng đó.

Nếu nghi ngờ, hãy kiểm tra các thông số kỹ thuật giao diện hiển thị phù hợp giữa bảng thay thế và đơn vị LCD được cài đặt.

Q4: Một quy trình thay thế đầy đủ A20B-8101-0401 thường mất bao lâu?

Đối với một kỹ thuật viên có kinh nghiệm với phần cứng 30i/31i/32i-A, thủ tục hoàn chỉnh √ sao lưu SRAM, trao đổi bảng vật lý, khôi phục SRAM và xác minh chức năng √ thường mất từ 2 đến 4 giờ.Bản thân việc trao đổi vật lý mất từ 30 đến 60 phút tùy thuộc vào quyền truy cập bảng điều khiển.

Sao lưu và khôi phục SRAM, bao gồm xác minh, chiếm phần lớn thời gian còn lại.

Các thủ tục lần đầu tiên trên cấu hình máy không quen thuộc mất nhiều thời gian hơn.

Q5: CNC tạo ra một "SYSTEM ALARM" khi khởi động sau khi A20B-8101-0401 mới được cài đặt. Màn hình hiển thị mã lỗi. Làm thế nào để điều tra điều này?

Một báo động hệ thống ngay sau khi lắp đặt bảng thường chỉ ra một trong ba điều: khôi phục dữ liệu SRAM không đầy đủ,sự không phù hợp cấu hình phần cứng (chẳng hạn như thẻ CPU hoặc module FROM/SRAM không được đặt đúng cách), hoặc một vấn đề kết nối vật lý (một cáp không hoàn toàn kết nối lại trong quá trình cài đặt lại).

Kiểm tra tất cả các chỗ ngồi của mô-đun trước tiên nhấn mạnh vào mỗi mô-đun cắm vào đầu nối của nó. Kiểm tra tất cả các cáp được kết nối lại. Sau đó thử khôi phục SRAM từ menu khởi động.

Nếu báo động vẫn tiếp tục sau khi kiểm tra, ghi lại mã lỗi cụ thể và tham chiếu chéo nó trong Sổ tay bảo trì FANUC Series 30i/31i/32i-A (B-63945EN).
