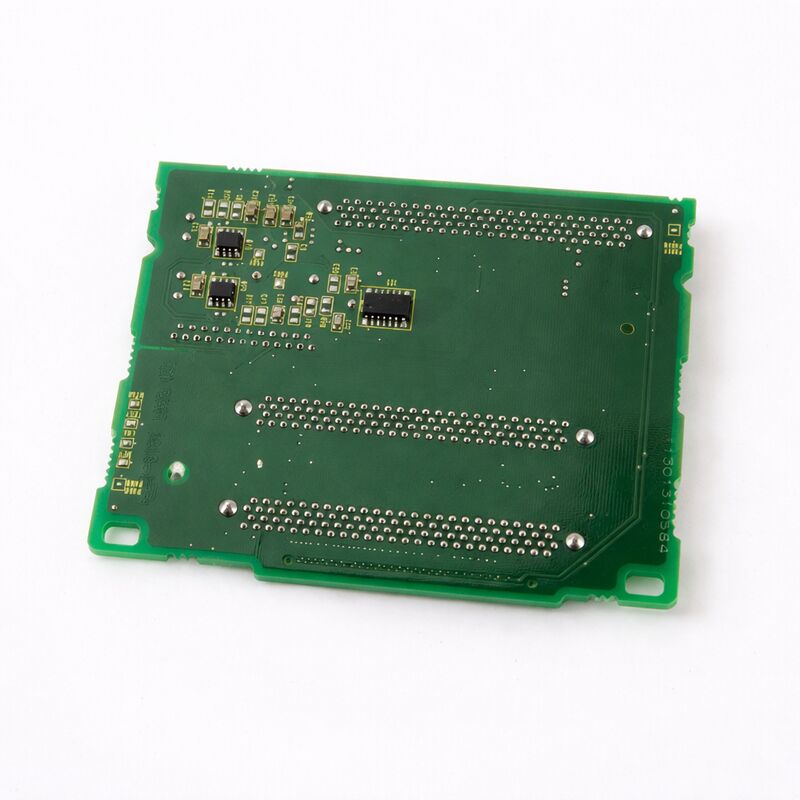

A20B-8101-0440 Bảng mạch PCB Fanuc A20B81010440 A2OB-8IOI-O44O

FANUC A20B-8101-0440 | Bo mạch điều khiển chính — Dòng CNC cao cấp A20B-8101, Bo mạch điều khiển CNC công nghiệp, Xuất xứ Nhật Bản

Tổng quan

Bo mạch FANUC A20B-8101-0440 thuộc một trong những dòng bo mạch có khả năng kỹ thuật cao nhất mà FANUC đã sản xuất — dòng A20B-8101 dành cho thế hệ CNC 30i/31i/32i.

Đây là dòng bo mạch dành cho các máy đẩy giới hạn của gia công CNC: cắt đồng thời 5 trục trên các bộ phận hàng không vũ trụ, tiện và phay đa đường dẫn trên các trung tâm máy phức hợp, nội suy nano trên các bề mặt cấp độ quang học và hoạt động đa trục đồng bộ trên các dây chuyền chuyển tiếp.

Mọi chức năng mà CNC thực hiện đều chạy qua phần cứng trong dòng A20B-8101.

Bộ xử lý của bo mạch chính xử lý các phép tính nội suy, giao tiếp servo, giao diện trục chính và thực thi thang đo PMC đồng thời, tất cả trong thời gian chu kỳ giữ cho máy chạy ở tốc độ tiến dao được lệnh mà không bị gián đoạn.

Các mạch giao tiếp của bo mạch — FSSB cho bộ khuếch đại servo, I/O Link cho I/O máy, liên kết trục chính nối tiếp cho ổ đĩa trục chính — xử lý hàng chục trao đổi dữ liệu tốc độ cao đồng thời mỗi mili giây.

Bo mạch A20B-8101-0440 đại diện cho mức độ phần cứng điều khiển này.

Giống như tất cả các bo mạch trong dòng này, nó hoạt động trong môi trường khắc nghiệt của máy công cụ sản xuất: chu kỳ nhiệt khi máy nóng lên và nguội đi, rung động từ quá trình gia công truyền qua cấu trúc máy và môi trường điện của tủ được chia sẻ với các bộ khuếch đại servo và trục chính công suất cao.

FANUC thiết kế các bo mạch này cho môi trường này — các thành phần cấp công nghiệp, bố cục PCB cẩn thận để miễn nhiễm EMC và các hệ thống đầu nối được đánh giá cho các yêu cầu cơ học của sử dụng sản xuất.

Thông số kỹ thuật chính

Kiến trúc dòng A20B-8101

Dòng A20B-8101 rất lớn và bao gồm nhiều chức năng riêng biệt. Hiểu được vị trí của -0440 đòi hỏi một cái nhìn ngắn gọn về cấu trúc dòng.

Các bo mạch có số thấp nhất trong dòng (A20B-8101-0010 đến khoảng -0100) bao gồm các bo mạch tùy chọn và giao tiếp: -0030 là bo mạch Fast Ethernet, -0050 là master Profibus, -0100 là slave Profibus, -0220 là master DeviceNet, -0330 là slave DeviceNet.

Đây là các bo mạch tùy chọn cắm vào các khe cắm mở rộng của bo mạch chính để thêm khả năng giao tiếp.

Các bo mạch có số cao hơn bao gồm các bo mạch CPU chính cho các thế hệ và cấu hình phần cứng 30i/31i/32i-A khác nhau: -0360 đến -0403 bao gồm phạm vi bo mạch chính bao gồm các biến thể SA (độc lập) và không SA.

Ngoài những bo mạch này, các bo mạch trong phạm vi -0440 trở lên bao gồm các biến thể thế hệ sau và các cấu hình chuyên biệt trong dòng 30i/31i/32i-A.

Tất cả các bo mạch trong dòng đều chia sẻ các nguyên tắc thiết kế giống nhau: độ bền công nghiệp, kiến trúc bus độc quyền của FANUC và khả năng tương thích phần mềm với phần mềm CNC 30i/31i/32i-A.

Ưu tiên bảo trì cho các bo mạch dòng A20B-8101

Bảo trì các bo mạch trong dòng A20B-8101 đòi hỏi cách tiếp cận kỷ luật tương tự trên tất cả các biến thể:

Bảo vệ dữ liệu trước khi làm việc. Tất cả dữ liệu SRAM — tham số, thang đo PMC, chương trình, dữ liệu tọa độ — phải được sao lưu trước khi tháo bất kỳ bo mạch chính nào.

Các mô-đun FROM/SRAM có thể nằm trên hoặc tách rời khỏi bo mạch chính, nhưng quy trình sao lưu là giống nhau: sử dụng chức năng sao lưu màn hình khởi động FANUC hoặc truyền DNC đến PC.

Quản lý mô-đun. Các mô-đun cắm được cài đặt trên bo mạch gốc (thẻ CPU, thẻ điều khiển servo, mô-đun bộ nhớ) được chuyển sang bo mạch thay thế. Mỗi mô-đun phải được lắp chặt — lắp không chặt sẽ gây ra các mẫu lỗi giống như lỗi bo mạch chính.

Tính toàn vẹn của kết nối. Sau khi lắp lại, hãy xác minh tất cả các cáp đã được kết nối hoàn toàn. Các đầu nối sợi quang FSSB đặc biệt quan trọng — một sợi quang có vẻ được kết nối nhưng không được khóa hoàn toàn sẽ gây ra lỗi giao tiếp servo không liên tục, khó chẩn đoán nếu không biết sợi quang đã bị xê dịch.

Xác minh có hệ thống. Sau khi khôi phục dữ liệu và bật nguồn, hãy điều hướng tất cả các màn hình hiển thị CNC, xác minh hoạt động PMC thông qua kiểm tra I/O máy, xác nhận trạng thái sẵn sàng của trục servo và chạy một chu kỳ thử nghiệm trên một chương trình đã biết trước khi bàn giao máy cho sản xuất.

Câu hỏi thường gặp

Q1: Làm thế nào để xác nhận A20B-8101-0440 là bo mạch thay thế phù hợp trước khi đặt hàng?

Đối chiếu số hiệu bộ phận với tài liệu điện của máy hoặc nhãn của bo mạch chính hiện có. Các bo mạch chính của FANUC có số hiệu bộ phận được in trên bo mạch, thường có hậu tố chỉ định phiên bản phần cứng.

Xác nhận số hiệu bộ phận của bo mạch khớp với bộ phận thay thế đang đặt hàng, bao gồm cả bất kỳ hậu tố nào. Nếu số hiệu bộ phận gốc của máy không còn khả dụng, hãy liên hệ với nhà cung cấp bộ phận chuyên dụng của FANUC để xác nhận các bo mạch hiện tại nào là bộ phận thay thế tương thích.

Q2: Sau khi cài đặt A20B-8101-0440, CNC khởi động nhưng các trục servo hiển thị cảnh báo 401 (servo sẵn sàng tắt). Điều này cho biết điều gì?

Cảnh báo 401 (VRDY OFF) khi khởi động sau khi thay thế bo mạch thường cho biết kết nối sợi quang FSSB giữa bo mạch chính và bộ khuếch đại servo đầu tiên trong chuỗi FSSB chưa được thiết lập. Kiểm tra đầu nối COP10A trên bo mạch — xác nhận cáp sợi quang đã được cắm hoàn toàn và khóa.

Cũng xác nhận các bộ khuếch đại servo đã được cấp nguồn (đã cấp nguồn điều khiển 24V) trước khi CNC cố gắng giao tiếp FSSB.

Nếu cấu trúc FSSB có nhiều bộ khuếch đại, CNC phải giao tiếp với từng bộ khuếch đại theo trình tự — lỗi tại một bộ khuếch đại sẽ làm gián đoạn chuỗi về phía sau.

Q3: Máy có tùy chọn chức năng PC (CNC mở dựa trên Windows) không? A20B-8101-0440 có hỗ trợ điều này không?

Khả năng chức năng PC trong thế hệ 30i/31i/32i-A gắn liền với các biến thể bo mạch chính cụ thể. Các bo mạch chức năng PC bao gồm một hệ thống con PC nhúng (bộ xử lý, bộ nhớ và giao diện phía PC) ngoài các chức năng bo mạch chính CNC tiêu chuẩn.

Các bo mạch tiêu chuẩn (không có PC) thiếu hệ thống con này. Trước khi đặt hàng, hãy xác nhận liệu cấu hình ban đầu của máy có bao gồm chức năng PC hay không — điều này sẽ xác định biến thể bo mạch nào là cần thiết. Sử dụng bo mạch không có PC để thay thế bo mạch chức năng PC (hoặc ngược lại) sẽ không hoạt động chính xác.

Q4: Trung tâm sửa chữa chuyên nghiệp có thể đại tu bo mạch dòng A20B-8101 thay vì thay thế nó không?

Có. Các trung tâm sửa chữa chuyên dụng của FANUC thường xuyên đại tu các bo mạch dòng A20B-8101 — thay thế các tụ điện phân, đầu nối bị hỏng và IC bị lỗi, và kiểm tra trên các thiết bị kiểm tra bộ điều khiển FANUC chuyên dụng.

Đối với các cơ sở mà A20B-8101-0440 có chi phí thay thế cao, việc đại tu đã được kiểm tra từ một trung tâm có đủ điều kiện thường là lựa chọn tiết kiệm chi phí nhất.

Đảm bảo trung tâm sửa chữa có kinh nghiệm được ghi nhận với các bo mạch dòng A20B-8101 cụ thể, không chỉ các bo mạch FANUC nói chung, vì kiến trúc bo mạch CNC cao cấp khác biệt đáng kể so với các thế hệ bo mạch FANUC đơn giản hơn.

Q5: CNC hiển thị cảnh báo "SRVO-062 BZAL" sau khi thay thế bo mạch chính. Điều gì đang xảy ra?

BZAL là cảnh báo pin bằng không — pin sao lưu cho dữ liệu SRAM của CNC đã bị ngắt kết nối hoặc bị lỗi, và nội dung SRAM có thể đã bị mất hoặc bị hỏng. Cảnh báo này thường xảy ra khi pin bị ngắt kết nối trong quá trình thay thế bo mạch mà không khôi phục SRAM từ bản sao lưu trước.

Nếu dữ liệu SRAM đã được sao lưu trước khi tháo bo mạch, hãy khôi phục nó từ phương tiện sao lưu thông qua màn hình khởi động.

Thay thế pin bằng một đơn vị mới. Nếu không có bản sao lưu nào được thực hiện, việc khôi phục đòi hỏi phải nhập lại thủ công tất cả các tham số máy — một quy trình tốn thời gian, củng cố lý do tại sao sao lưu SRAM trước bất kỳ công việc nào trên bo mạch là bắt buộc.
