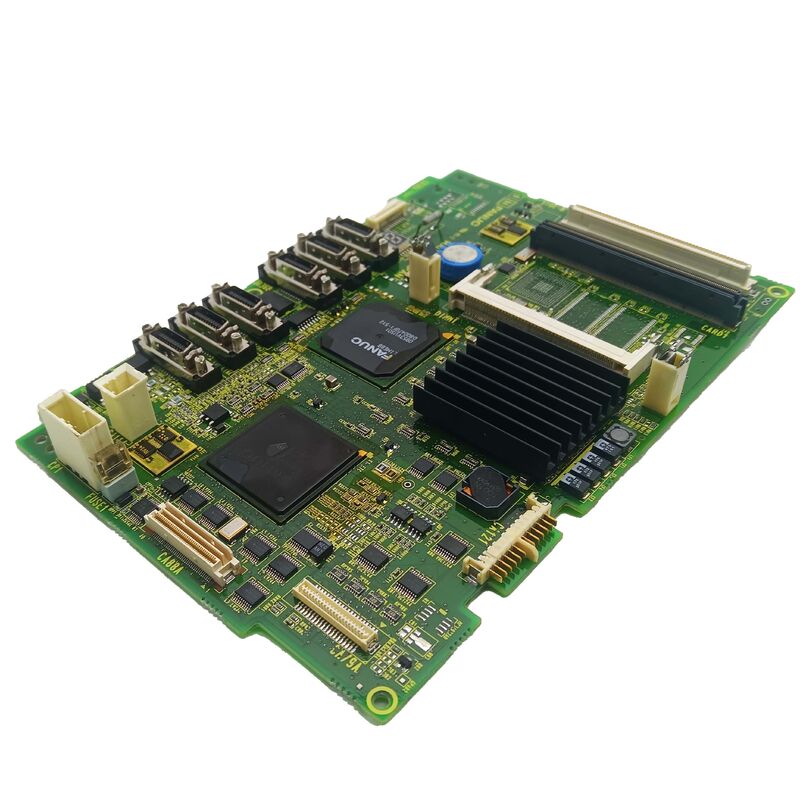

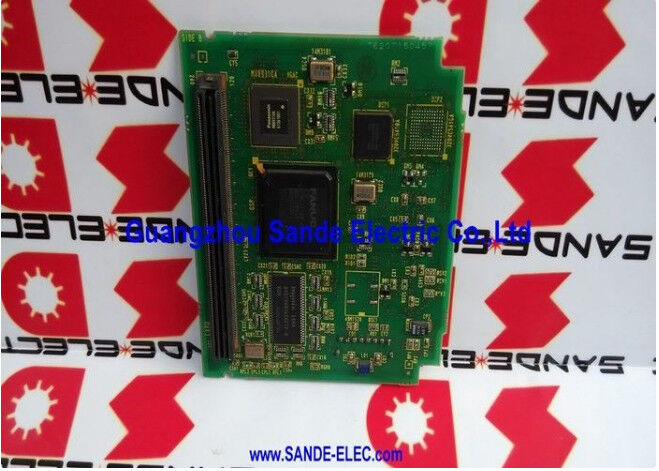

A20B-8200-0011 Bảng mạch PCB Fanuc A20B82000011 A2OB-82OO-OOII

FANUC A20B-8200-0011. ∙ CPU chính Kiểm soát màn hình đồ họa PCB ∙ A20B-8200 Series, Master CNC Display Controller, Cross-Reference A350-8200-T018, Nhật Bản Origin

Tổng quan

CácFANUC A20B-8200-0011là một bảng với một vai trò mà dễ dàng đánh giá thấp từ tên của nó "đảng điều khiển màn hình đồ họa" nghe có vẻ thứ cấp, nhưng trong một máy CNC hoạt động,một màn hình thất bại là một máy mà không thể vận hành.

Người vận hành không thể nhìn thấy vị trí trục, không thể đọc thông báo báo động, không thể điều hướng chương trình, không thể kiểm tra tốc độ trục hoặc thay thế nguồn cấp.một máy với màn hình trống hoặc bị hỏng là xuống để sản xuất.

The A20B-8200-0011 is the master board in the display processing chain — the board that has both CPU capability (to process display data) and graphic control capability (to coordinate subordinate display modules).

Trong các thế hệ FANUC CNC trước đó, các chức năng đồ họa thường được xử lý bởi các bảng phụ đồ họa riêng biệt, chuyên dụng mà không có chức năng CPU riêng;thế hệ A20B-8200 đại diện cho sự di chuyển của FANUC hướng tới phần cứng điều khiển màn hình tích hợp hơn, đặt thông tin CPU trực tiếp trên bảng hiển thị đồ họa.

The cross-reference number A350-8200-T018 appears in FANUC's parts documentation alongside the primary A20B-8200-0011 part number — these two numbers refer to the same physical board and are interchangeable when searching parts catalogues.

Có cả hai số tham chiếu có sẵn sẽ đơn giản hóa việc mua sắm các bộ phận bởi vì một số tài liệu và hệ thống bộ phận FANUC sử dụng một chỉ định trong khi những người khác sử dụng cái khác.

Các thông số kỹ thuật chính

"Đồ họa CPU chính" có nghĩa là gì trong thực tế

Mô tả của bảng này là "Main CPU Graphic" đề cập đến thiết kế hai chức năng của nó trong kiến trúc hiển thị của FANUC.thường có một hệ thống phân cấp: bảng đồ họa CPU chính (như A20B-8200-0011) nhận dữ liệu hiển thị cấp cao từ bộ xử lý điều khiển CNC, giải thích các yếu tố màn hình cần được hiển thị,và phân phối các lệnh hiển thị cho các mô-đun đồ họa phụ xử lý các phần cụ thể của đầu ra hiển thị.

Kiến trúc điều khiển chính này phục vụ một mục đích thực tế.

Bộ xử lý điều khiển chính của CNC có đủ để quản lý các vòng tròn, thực hiện can thiệp, quét logic thang PMC,và tình trạng hệ thống giám sát offloading tất cả hiển thị hiển thị cho một CPU hiển thị chuyên dụng có nghĩa là bộ xử lý điều khiển không bị gián đoạn bởi các nhiệm vụ hiển thị.

CPU hiển thị trên A20B-8200-0011 xử lý nhiệm vụ liên tục giữ cho màn hình của người vận hành được cập nhật với dữ liệu hiện tại, bất kể CPU điều khiển chính có bận hay không.

Nếu chức năng CPU thất bại, không có dữ liệu nào đến các sub-graphic module,dẫn đến một màn hình hoàn toàn trống hoặc tĩnhNếu chức năng điều khiển đồ họa thất bại, màn hình có thể hiển thị dữ liệu bị xáo trộn hoặc chỉ nội dung một phần.

Biết được loại lỗi nào đã xảy ra giúp kỹ sư bảo trì ưu tiên một màn hình trống hoàn toàn chỉ trực tiếp đến A20B-8200-0011,trong khi một màn hình bị hỏng một phần có thể chỉ ra hoặc bảng này hoặc một mô-đun đồ họa phụ.

Hiển thị Chẩn đoán lỗi Isolating the A20B-8200-0011

Chẩn đoán lỗi màn hình CNC đòi hỏi phải làm việc thông qua chuỗi tín hiệu từ bộ xử lý điều khiển chính của CNC xuống màn hình:

Bước 1:Xác minh xem các chức năng khác của CNC có hoạt động hay không. Nếu trục đáp ứng các lệnh chạy bộ (ngay cả khi không nhìn thấy màn hình hiển thị), trục bắt đầu, và PMC đang thực hiện các chức năng máy,bên điều khiển đang làm việc lỗi là trong chuỗi hiển thị.

Bước 2:Kiểm tra nguồn cung cấp điện và đèn nền của đơn vị hiển thị (đối với màn hình LCD). Một màn hình tối nhưng có đèn nền ấm được bật nếu không có hình ảnh xuất hiện ngay cả khi có nguồn đèn nền chính xác,các thiết bị điện tử hiển thị hoặc tín hiệu từ bảng hiển thị đã thất bại.

Bước 3:Nếu một màn hình thử nghiệm hoặc thông báo khởi động thường xuất hiện khi bật, và không có gì xuất hiện, A20B-8200-0011 đã không khởi động đầu ra hiển thị của nó.Đây là mô hình có khả năng chỉ ra bảng đồ họa CPU chính.

Bước 4:Nếu một số phần tử màn hình xuất hiện chính xác (ví dụ như nhãn phím mềm) nhưng các khu vực khác trống hoặc bị hỏng,mô-đun đồ họa phụ xử lý khu vực hiển thị bị ảnh hưởng có thể là nguồn lỗi thay vì bảng đồ họa CPU chính.

Không mất dữ liệu khi thay bảng hiển thị

Một trong những khía cạnh yên tâm của việc thay thế A20B-8200-0011 là bảng này không chứa dữ liệu cụ thể cho máy.không có sự dịch chuyển công cụ được lưu trữ trong bảng điều khiển hiển thị đồ họa.

Tất cả dữ liệu đó nằm trong các mô-đun FROM và SRAM của máy CNC, nằm trên bảng CPU chính và không bị ảnh hưởng bởi việc thay thế bảng đồ họa.

Do đó, việc thay thế bảng hiển thị là một trong những thủ tục bảo trì sạch nhất có sẵn.không có trình tự xác minh tham sốChỉ cần xác nhận màn hình hiển thị chính xác trên các trang hiển thị khác nhau của CNC.

Câu hỏi thường gặp

Q1: Bảng điều khiển CNC có màn hình hoàn toàn trống khi bật điện, nhưng trục của máy phản ứng bình thường với đầu vào từ bàn phím.

Xác hoạt động mặc dù một màn hình trống mạnh mẽ hỗ trợ một lỗi hệ thống con hiển thị hơn là một lỗi bảng điều khiển chính.đo điện áp nguồn cung cấp điện hiển thị nếu có thể truy cập).

Nếu đơn vị hiển thị được cung cấp năng lượng nhưng không có hình ảnh hiển thị, bảng điều khiển hiển thị là nghi phạm chính.cũng kiểm tra kết nối cáp giữa bảng hiển thị và đơn vị hiển thị một cáp hiển thị lỏng lẻo tạo ra các triệu chứng tương tự như một bảng hiển thị thất bại với chi phí bằng không.

Câu 2: A20B-8200-0011 có thể thay thế với biến thể A20B-8200-0010 lân cận không?

Hai số phần này là các biến thể bảng gần nhau nhưng khác nhau trong gia đình A20B-8200. Chúng có thể phục vụ các cấu hình CNC hoặc mức độ sửa đổi phần mềm khác nhau.

Trước khi thay thế một cho cái khác, hãy xác nhận từ tài liệu tham chiếu chéo chính thức của FANUC rằng -0010 và -0011 được liệt kê là có thể hoán đổi cho thiết bị CNC cụ thể.Thay thế một biến thể không tương thích có thể dẫn đến thất bại khởi động màn hình hoặc hiển thị màn hình không chính xác ngay cả khi bảng thay thế hoạt động đầy đủ.

Q3: Màn hình hiển thị màn hình trạng thái CNC chính xác nhưng chức năng xem trước đường dẫn công cụ đồ họa hiển thị một khu vực hoàn toàn trống.

Thất bại chọn lọc chỉ hiển thị đường dẫn công cụ đồ họa trong khi tất cả các màn hình chế độ ký tự (các tham số, dịch chuyển,danh sách chương trình) là các điểm chính xác đến chức năng hiển thị đồ họa thay vì chức năng CPU chính.

Mô hình này có thể chỉ mô-đun đồ họa phụ thay vì mô-đun chính A20B-8200-0011, tùy thuộc vào kiến trúc hiển thị cụ thể.

A20B-8200-0011 vẫn đáng để điều tra nếu thay thế phụ mô-đun không giải quyết lỗi.

Q4: A20B-8200-0011 được kiểm tra như thế nào sau khi thay thế trước khi đưa máy trở lại sản xuất?

Chuyển qua mỗi trang hiển thị của CNC một cách có hệ thống: POSITION, PROGRAMME, OFFSET/SETTING, SYSTEM PARAMETERS, MESSAGE/alarm history, GRAPH (toolpath simulation),và bất kỳ màn hình tùy chỉnh máy chế tạo.

Kiểm tra xem mỗi trang tải chính xác, làm mới khi dữ liệu thay đổi (thay đổi tham số và xác minh cập nhật màn hình) và chuyển đổi trơn tru khi chuyển trang.Kiểm tra chức năng MDI để xác nhận các phím nhấn xuất hiện trên màn hình.

Một bảng vượt qua kiểm tra điều hướng màn hình toàn diện này không có khả năng có bất kỳ lỗi hiển thị còn lại nào.

Q5: A20B-8200-0011 có thể được sửa chữa ở cấp thành phần sau khi bị hư hỏng bằng điện không?

Việc sửa chữa cấp thành phần là có thể cho các trung tâm sửa chữa chuyên gia của FANUC với thiết bị thích hợp.và trong một số trường hợp trục trặc mạch dao động hoặc đồng hồ.

Một màn hình hiển thị CPU IC hoàn toàn thất bại thường không thể sửa chữa với chi phí kinh tế.Các lỗi một phần nơi một số chức năng hiển thị hoạt động và những chức năng khác không thường gây ra bởi các IC ngoại vi cụ thể có thể được thay thế.

Đối với các máy quan trọng trong sản xuất, nơi chi phí thời gian ngừng hoạt động cao, việc sử dụng một đơn vị thay thế đã được thử nghiệm trước trong khi sửa chữa nguyên bản là phương pháp thực tế nhất.
