A20B-8200-0392 Bảng mạch PCB Fanuc A20B82000392 A2OB-82OO-O392

FANUC A20B-8200-0392

Trọng tâm của đơn vị điều khiển 0i-C

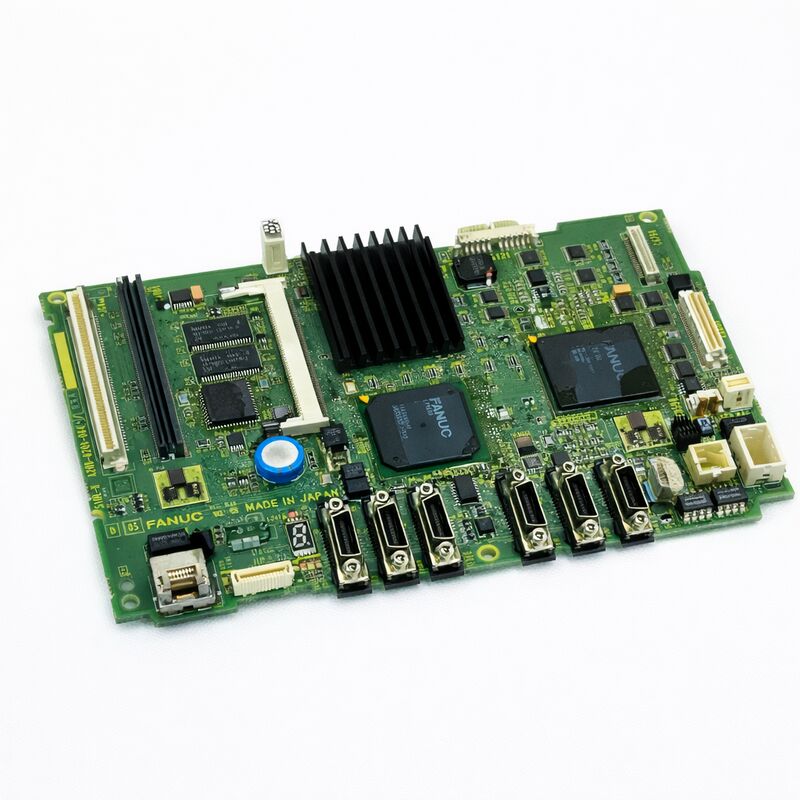

A20B-8200-0392 là PCB chính cho FANUC Series 0i-C (ZERO i-C) CNC ¢ bảng trung tâm của đơn vị điều khiển 0i-C. Đây là bảng nền tảng: cơ sở mà mô-đun CPU, mô-đun bộ nhớ,bảng truyền thông servo, mô-đun hiển thị, và tùy chọn PCB được gắn. khi bảng này thất bại, toàn bộ điều khiển CNC thất bại với nó.

FANUC 0i-C (ZERO i-C) là nền tảng CNC nhỏ gọn, hiệu quả về chi phí của FANUC cho thế hệ mang lại truyền thông servo và FSSB kỹ thuật số đầy đủ cho máy quay CNC nhỏ đến trung bình, trung tâm gia công,và máy quay máy xayCác máy được xây dựng trên nền tảng này trong những năm 2000 và đầu những năm 2010 vẫn đang hoạt động sản xuất với số lượng lớn.A20B-8200-0392 là PCB chính xác định thế hệ phần cứng của điều khiển này và xác định các bảng ngoại vi, mô-đun bộ nhớ và thẻ tùy chọn có thể được sử dụng trong cấu hình đó.

Các thông số kỹ thuật chính

0i-C so với 0i-D Tại sao thế hệ mô hình quan trọng

A20B-8200-0392 là một bảng 0i-C. PCB chính 0i-D sử dụng các số bộ phận khác nhau trong gia đình A20B-8200 (chẳng hạn như A20B-8200-0843 cho biến thể 0i-D A3U).Bảng chính mô hình C và mô hình D không thể hoán đổi nhau, định dạng mô-đun bộ nhớ và khả năng tương thích của bảng tùy chọn khác nhau giữa hai thế hệ.Xác nhận bộ điều khiển được cài đặt là 0i-C từ màn hình thông tin hệ thống của nó hoặc từ tài liệu của máy trước khi đặt hàng.

Plug-In Boards Transfer trên Like-for-Like thay thế

A20B-8200-0392 là khung máy chính chỉ có các mô-đun bộ nhớ (SRAM, FROM), bảng truyền thông servo và các PCB tùy chọn là các thành phần riêng biệt.các bảng cắm này thường có thể được chuyển từ bảng thất bại để thay thếNếu sự kiện gây ra sự cố của bảng chính cũng bị hư hỏng bảng cắm, chúng phải được lấy riêng biệt.

Kiểm tra tình trạng pin dự phòng SRAM trước khi khởi động nếu pin là cận biên, thay thế bảng chính có nguy cơ mất dữ liệu SRAM nếu pin cạn kiệt trong quá trình trao đổi.

Câu hỏi thường gặp

Q1: A20B-8200-0392 là gì và nó làm gì?

Nó là PCB chính ′′ bảng nền tảng ′′ cho FANUC Series 0i-C (ZERO i-C) CNC. Nó là bảng cơ sở của đơn vị điều khiển mà các mô-đun CPU, mô-đun bộ nhớ, bảng giao tiếp servo,và thẻ tùy chọn được gắnKhi bảng này thất bại, đơn vị điều khiển là không hoạt động. Thay thế nó khôi phục cấu trúc phần cứng mà tất cả các bảng khác trong đơn vị điều khiển phụ thuộc vào.

Q2: Việc thay thế A20B-8200-0392 có yêu cầu sao lưu tham số CNC không?

Các thông số CNC, chương trình và dữ liệu công cụ được lưu trữ trong mô-đun SRAM (một tấm vít), không phải trong PCB chính.dữ liệu của nó được lưu giữ. Kiểm tra pin SRAM là khỏe mạnh trước khi bắt đầu thay thế để đảm bảo không mất dữ liệu trong quá trình trao đổi. Nếu sự kiện ban đầu bị hư hỏng mô-đun SRAM,khôi phục từ bản sao lưu gần đây nhất.

Câu 3: A20B-8200-0392 có thể được sử dụng trong hệ thống 0i-D hoặc 0i-F không?

Không. 0i-C và 0i-D/0i-F là các thế hệ phần cứng khác nhau với số bộ phận chính khác nhau, bố cục đầu nối và khả năng tương thích của bảng cắm.A20B-8200-0392 là một bảng chính 0i-C nó không tương thích với 0i-D hoặc các nền tảng mới hơn.

Q4: Các quyền điều khiển lên màn hình khởi động nhưng sẽ không tiếp tục hoạt động bình thường.

Khóa khởi động trên các hệ thống 0i-C thường chỉ ra một vấn đề về mô-đun FROM hoặc SRAM - nội dung FROM bị hỏng, mô-đun bộ nhớ không thể đọc hoặc dữ liệu tham số không hợp lệ.Truy cập vào menu khởi động và kiểm tra trạng thái module FROM. Nếu xác minh FROM thất bại, mô-đun bộ nhớ cần được chú ý. Đây thường là một vấn đề của bo mạch cắm chứ không phải là lỗi của bo mạch chính.

Q5: A20B-8200-0392 có nguồn gốc từ đâu?

Thông qua thị trường phụ tùng FANUC 0i-C CNC chuyên gia bảng chính và các đại lý phụ tùng CNC FANUC.Xác minh số phần chính xác A20B-8200-0392 (không phải là một biến thể 0i-D hoặc biến thể 0i-C khác) từ nhãn của bảng được lắp đặtYêu cầu thông tin về sửa đổi phần mềm của bảng nếu điều khiển có yêu cầu cấp phần mềm cụ thể.
