A20B-8200-0541 Bảng mạch PCB Fanuc A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Bảng mạch PCB Fanuc A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Bảng mạch PCB Fanuc A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Bảng mạch PCB Fanuc A20B82000541 A2OB-82OO-O54I

Nguồn gốc NHẬT BẢN
Hàng hiệu FANUC
Chứng nhận CE ROHS
Số mô hình A20B-8200-0541
Chi tiết sản phẩm
Tình trạng:
Mới / đã qua sử dụng
Mã hàng:
A20B-8200-0541
Nguồn gốc:
Nhật Bản
Giấy chứng nhận:
CN
Làm nổi bật:

papan pcb a20b fanuc

,

bo mạch chủ CNC a20b

,

mạch in pcb

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1 chiếc
chi tiết đóng gói
bao bì gốc
Thời gian giao hàng
0-3 ngày
Điều khoản thanh toán
T/T, Paypal, Công Đoàn Phương Tây
Khả năng cung cấp
100 chiếc / ngày
Mô tả sản phẩm

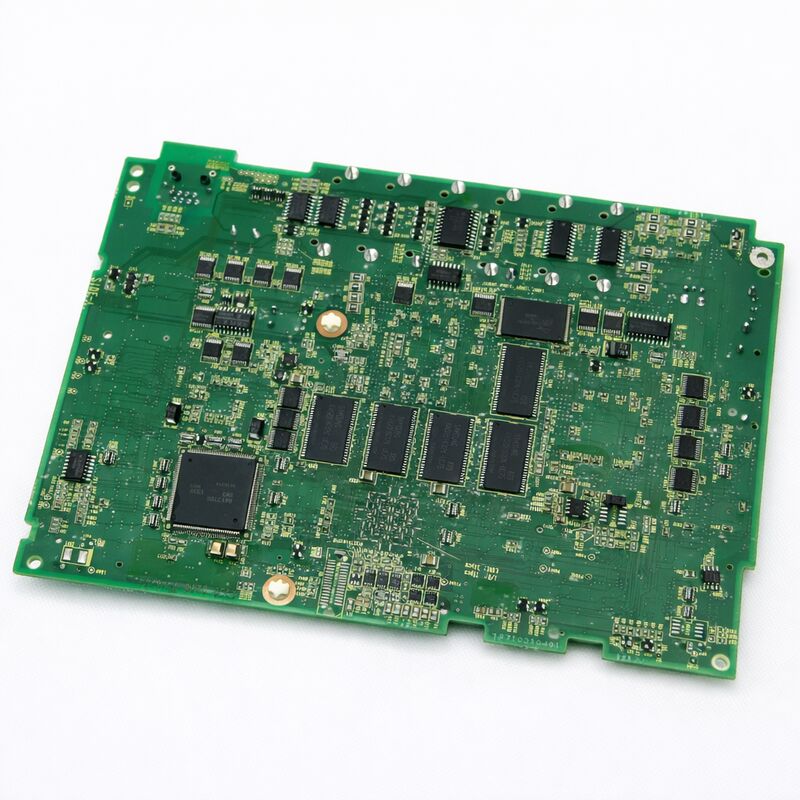

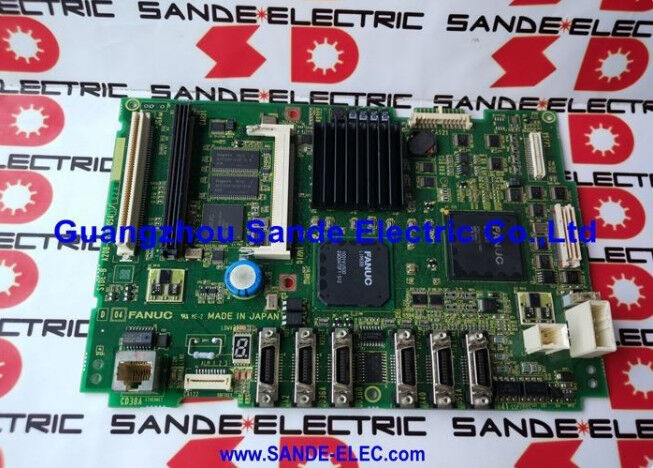

Bo mạch PCB FANUC A20B-8200-0541 A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | Bo mạch chính dòng 0i-D A1
Bo mạch điều khiển trung tâm cho bộ điều khiển CNC 0i-TD / 0i-MD, dòng A20B-8200, xuất xứ Nhật Bản
Tổng quan
Bo mạch chính FANUC A20B-8200-0541 là bo mạch chính thế hệ A1 cho bộ điều khiển CNC dòng 0i-D. 0i-D là hệ thống CNC tầm trung chủ lực của FANUC, được thiết kế cho các máy công cụ sản xuất, chiếm phân khúc lớn nhất trong cơ sở lắp đặt CNC toàn cầu. Điều này bao gồm máy tiện hai hoặc ba trục, trung tâm gia công ba hoặc bốn trục, trung tâm tiện-phay nhỏ gọn và máy mài độc lập.
Chỉ định A1 đại diện cho thế hệ phần cứng ban đầu của bo mạch chính 0i-D. FANUC đã giới thiệu các bản sửa đổi phần cứng A3 và A5 sau đó khi các cải tiến thành phần có sẵn. Từ góc độ phần mềm, tất cả các bản sửa đổi phần cứng đều chạy cùng phần mềm 0i-D và tạo ra hành vi CNC giống hệt nhau. Đối với việc thay thế phụ tùng, bo mạch A1 là lựa chọn phù hợp cho các máy ban đầu được trang bị phần cứng A1.
Thông số kỹ thuật chính
CNC tương thích FANUC dòng 0i-D (0i-MD, 0i-TD)
Phiên bản phần cứng A1
Giao diện Servo FSSB (Fibre-optic Serial Servo Bus)
Giao diện Spindle Serial spindle (JA7x)
Mạng Ethernet nhúng
Bus I/O I/O Link
Mô-đun cắm Thẻ trục, FROM/SRAM, thẻ tùy chọn
Yêu cầu sao lưu SRAM Có — trước khi thay thế
Trạng thái Có sẵn — đã tân trang, đã kiểm tra
Xuất xứ Nhật Bản
Kiến trúc 0i-D — Bo mạch chính quản lý những gì
0i-D sử dụng kiến trúc bo mạch tích hợp, hợp nhất gần như tất cả các chức năng điều khiển trên một bo mạch chính duy nhất, không giống như các thế hệ FANUC trước đây phân phối chức năng trên nhiều bo mạch trong các giá đỡ lớn.
  • Giao tiếp Servo FSSB: Mạch FSSB quang của bo mạch chính giao tiếp với tất cả các bộ khuếch đại servo thông qua các liên kết nối tiếp cáp quang tốc độ cao, truyền lệnh vị trí, lệnh vận tốc và dữ liệu phản hồi cho mỗi trục servo đồng thời.
  • Giao diện Spindle nối tiếp: Bộ khuếch đại spindle giao tiếp với bo mạch chính thông qua liên kết spindle nối tiếp (đầu nối JA7A), truyền lệnh tốc độ, yêu cầu định hướng spindle và dữ liệu phản hồi.
  • Ethernet nhúng: Cổng Ethernet tích hợp hỗ trợ các hoạt động DNC, kết nối MTConnect và các chức năng Máy chủ Web CNC mà không yêu cầu thẻ giao tiếp riêng biệt.
  • I/O Link: Quản lý I/O của máy công cụ bao gồm công tắc giới hạn, bộ định vị dao, tín hiệu khóa liên động cửa và điều khiển làm mát thông qua bus nối tiếp I/O Link được kết nối với các mô-đun I/O phân tán.
Quy trình thay thế — Các bước chính
  1. Sao lưu SRAM: Trước khi tháo bo mạch, hãy sao lưu tất cả dữ liệu SRAM thông qua màn hình khởi động CNC, ghi lại các tham số, chương trình thang máy PMC, dữ liệu bù dao, hệ tọa độ làm việc và các chương trình chi tiết đã lưu.
  2. Kiểm kê mô-đun: Ghi lại tất cả các mô-đun cắm được cài đặt trên bo mạch gốc (thẻ điều khiển trục, mô-đun FROM/SRAM, mô-đun tùy chọn) để chuyển sang bo mạch thay thế.
  3. Trao đổi vật lý: Tắt nguồn, đợi tụ điện phóng điện, nối đất bản thân, tháo các mô-đun khỏi bo mạch gốc, lắp chúng vào bo mạch thay thế, sau đó lắp bo mạch thay thế.
  4. Khôi phục SRAM: Bật nguồn ở chế độ khởi động và tải bản sao lưu SRAM từ thẻ nhớ hoặc PC, xác nhận tải dữ liệu thành công.
  5. Xác minh chức năng: Bật nguồn hoạt động bình thường và xác minh tất cả các trục phản hồi, sẵn sàng spindle, thực thi PMC và trạng thái I/O chính xác.
Câu hỏi thường gặp
Q1: Sau khi thay thế A20B-8200-0541, CNC hiển thị cảnh báo hệ thống "dòng 900" khi khởi động. Điều này có nghĩa là gì?
Các cảnh báo hệ thống dòng 900 thường chỉ ra lỗi cấu hình phần cứng sau khi thay thế bo mạch chính. Kiểm tra xem các mô-đun cắm đã được lắp chặt chưa và thử lại quy trình khôi phục SRAM từ chế độ khởi động. Nếu cảnh báo vẫn còn, hãy tham khảo số cảnh báo cụ thể trong Sổ tay bảo trì FANUC dòng 0i-D (B-64305EN).
Q2: Có thể thay thế A20B-8200-0541 (phiên bản A1) bằng bo mạch chính phiên bản A3 hoặc A5 sau này không?
Các phiên bản phần cứng sau này (A20B-8200-0847 cho A3, A20B-8200-0849 cho A5) là các bộ thay thế tương thích về chức năng cho bo mạch A1 trong các máy 0i-D. Quy trình sao lưu và khôi phục dữ liệu SRAM vẫn giống hệt nhau. Xác nhận khả năng tương thích với nhà cung cấp phụ tùng của bạn về phiên bản cụ thể và đơn vị điều khiển máy/phiên bản phần mềm.
Q3: Máy 0i-D hiển thị "cảnh báo FSSB" ngay sau khi bo mạch chính được thay thế. Tất cả các bộ khuếch đại servo đều được cấp nguồn. Cần kiểm tra những gì?
Các cảnh báo FSSB sau khi thay thế bo mạch thường chỉ ra các kết nối cáp quang FSSB bị ngắt hoặc bị bẩn. Kiểm tra từng kết nối cáp quang FSSB ở cả bo mạch chính (đầu nối COP10A) và đầu bộ khuếch đại, đảm bảo lắp chặt và khóa đúng cách. Làm sạch đầu cáp quang bằng vải khô không xơ nếu thấy bụi bẩn.
Q4: Đây là máy 0i-TD (tiện). A20B-8200-0541 có hoạt động cho cả cấu hình 0i-TD và 0i-MD không?
Phần cứng bo mạch chính A20B-8200-0541 là chung cho cả cấu hình 0i-TD và 0i-MD. Sự khác biệt về chức năng nằm ở phần mềm điều khiển CNC được lưu trữ trong mô-đun FROM và cài đặt tham số trong SRAM. Đảm bảo mô-đun FROM/SRAM mang phần mềm cấu hình chính xác cho ứng dụng của bạn.
Q5: Quá trình sao lưu và khôi phục SRAM đầy đủ mất bao lâu cho một máy 0i-D điển hình?
Đối với các máy sản xuất điển hình với PMC có kích thước vừa phải và một số chương trình đã lưu, hoạt động sao lưu mất 3-10 phút và hoạt động khôi phục mất thời gian tương tự. Việc xác minh dữ liệu bổ sung thêm 5-15 phút. Tổng thời gian sao lưu/khôi phục thường dao động từ 20-40 phút cho các kỹ thuật viên đã chuẩn bị sử dụng thẻ nhớ tốt đã biết.
