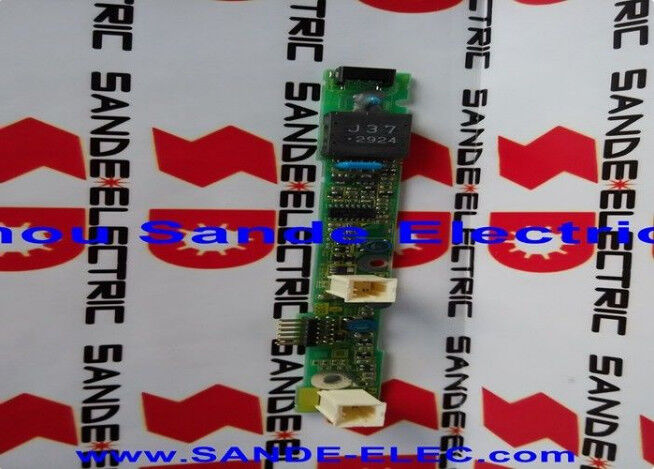

A20B-8200-0663 Bảng mạch PCB Fanuc A20B82000663 A2OB-82OO-O663

A20B-8200-0663 | FANUC 21i-B Điều khiển CPU chính PCB — PMC-SB7 / Không có Ethernet / Trung tâm gia công và tiện CNC

Series 21i-B — CNC tầm trung hiệu suất cao

FANUC Series 21i-B chiếm vị trí tầm trung mạnh mẽ trong dòng sản phẩm CNC i-series của FANUC — có khả năng cao hơn 0i-B (cấp phổ thông) nhưng nhỏ gọn hơn về kiến ​​trúc phần cứng so với dòng 30i/31i quy mô đầy đủ.

21i-B mang lại:

• Điều khiển đồng thời nhiều trục để gia công và tiện phức tạp
• PMC-SB7 để điều khiển trình tự máy mạnh mẽ
• Hiệu suất trục chính và servo nâng cao để gia công chính xác
• Tạo đường viền nhìn về phía trước tốc độ cao để kiểm soát tốc độ tiến dao mượt mà khi cắt theo đường viền

A20B-8200-0663 là bo mạch CPU trung tâm cho nền tảng này - PCB chính điều phối tất cả các chức năng CNC.

Thông tin sản phẩm chính

W/O Ethernet — Cấu hình phi mạng tiêu chuẩn

"W/O Ethernet" cho biết cấu hình bo mạch CPU chính này không bao gồm giao diện Ethernet nhúng. Đây là biến thể bảng tiêu chuẩn dành cho lắp đặt Series 21i-B:

• Không yêu cầu kết nối mạng DNC từ bộ điều khiển CNC
• Hoạt động trong môi trường tải chương trình sử dụng các phương pháp khác (RS-232C, thẻ nhớ)
• Không cần thu thập hoặc giám sát dữ liệu dựa trên mạng

Biến thể "không có Ethernet" giúp đơn giản hóa phần cứng - ít mạch giao diện trên bo mạch hơn, không có đầu nối Ethernet và chi phí thấp hơn một chút so với biến thể được trang bị Ethernet.

Kịch bản ứng dụng

Lỗi bo mạch chính CNC dòng 21i-B:Một trung tâm gia công hoặc trung tâm tiện có bộ điều khiển 21i-B sẽ phát sinh các lỗi hệ thống CNC. Sau khi sao lưu SRAM, A20B-8200-0663 được thay thế. Dữ liệu SRAM được khôi phục và CNC 21i-B hoạt động trở lại.

Cài đặt không qua mạng 21i-B:Máy tiện CNC Series 21i-B trong một ngăn máy công cụ độc lập không có kết nối mạng sử dụng A20B-8200-0663 (W/O Ethernet) làm bo mạch chính.

Câu hỏi thường gặp

Câu hỏi 1: Phiên bản W/O Ethernet có thể được nâng cấp để thêm Ethernet không?

Chức năng Ethernet yêu cầu biến thể bo mạch chính được trang bị Ethernet — đây không phải là tùy chọn có thể thêm trường trên bo mạch Ethernet W/O (A20B-8200-0663). Nếu cần kết nối Ethernet, bo mạch chính thích hợp có gắn Ethernet phải được chỉ định khi tìm nguồn cung ứng.

Câu 2: Sự khác biệt giữa PMC-SB7 trên bo mạch này và PMC-SB2 trên bo mạch CNC cũ hơn là gì?

PMC-SB7 cung cấp nhiều khả năng hơn đáng kể so với PMC-SB2 — nhiều bước chương trình bậc thang hơn (32.000 so với 8.000 trong SB2), số lượng thanh ghi dữ liệu lớn hơn và chu kỳ quét PMC nhanh hơn. Công suất mở rộng của SB7 phù hợp với các chuỗi máy công cụ phức tạp hơn của các trung tâm gia công và trung tâm tiện đa chức năng hiện đại mà không bị giới hạn về kích thước chương trình.

Câu hỏi 3: Dữ liệu SRAM có phải được sao lưu trước khi thay thế A20B-8200-0663 không?

Đúng. Tất cả các thông số CNC, chương trình bậc thang PMC, chương trình bộ phận và dữ liệu dao phải được sao lưu trước khi thay thế bo mạch chính. Sau khi lắp A20B-8200-0663, tất cả dữ liệu phải được tải lại từ bản sao lưu. Hướng dẫn bảo trì FANUC Series 21i-B nêu chi tiết về quy trình sao lưu và khôi phục hoàn chỉnh.

Câu hỏi 4: Series 21i-B khác với Series 0i-B về khả năng như thế nào?

Series 0i-B (nền tảng kinh tế, bo mạch chính A16B-3200-0491 được mô tả trong loạt bài này) được tối ưu hóa cho các ứng dụng CNC tiêu chuẩn tiết kiệm chi phí - máy tiện 2-4 trục và trung tâm gia công có độ phức tạp tiêu chuẩn. Series 21i-B (board này) cung cấp cấp khả năng cao hơn — nhiều trục hơn, nhiều tính năng servo tiên tiến hơn và công suất PMC lớn hơn. Hai dòng này phục vụ các mức độ phức tạp của máy khác nhau và không thể thay thế cho nhau phần cứng.

Câu hỏi 5: A20B-8200-0663 yêu cầu những mô-đun bộ nhớ SMD nào?

Giống như các bo mạch chính thế hệ FANUC iB khác, A20B-8200-0663 chứa các mô-đun plug-in FROM (phần mềm hệ thống), DRAM (bộ nhớ làm việc) và SRAM (lưu trữ tham số/chương trình). Số bộ phận mô-đun cụ thể được yêu cầu tùy thuộc vào phiên bản phần mềm của CNC và các tùy chọn đã cài đặt.
