| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-8200-0721 |

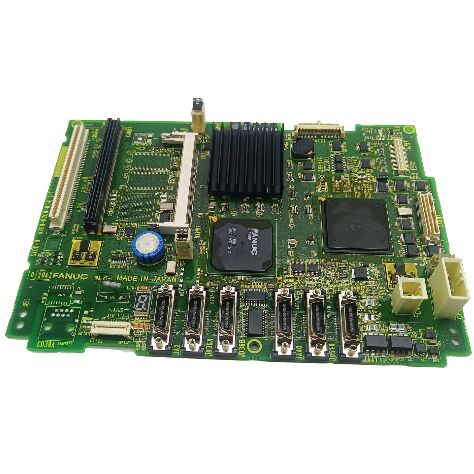

CácA20B-8200-0721là mộtPCB điều khiển A2 chínhđược sử dụng trongFANUC Series 32i Model B cơ bảnNó được mô tả là tấm lõi đằng sau bảng LCD và được sử dụng cùng với bộ vi xử lý của riêng nó, thẻ FROM / SRAM và tấm FSSB / đồ họa hai chức năng cắm.
Điều đó đặt nó thẳng vào phần điều khiển cấp nền tảng của máy CNC thay vì trong lớp chỉ hiển thị, chỉ I / O hoặc chỉ khuếch đại.
Từ quan điểm kỹ thuật và bảo trì, bảng này nên được coi là một bảng nền tảng điều khiển trung tâm chứ không phải là một bộ phận dự phòng đơn giản của bảng mạch.
Nó là một phần của kiến trúc điều khiển cốt lõi của máy và hoạt động kết hợp với nhiều mô-đun được gắn xung quanh nó.
Vì lý do đó, công việc thay thế nên tập trung vào sự liên tục mã bảng chính xác và ngăn xếp bảng được cài đặt, chứ không chỉ về sự tương đồng gia đình.
Danh sách cũng kết nối bảng này với các tập hợp điều khiển bắt đầu vớiA02B-0328-B50x, hữu ích trong dịch vụ thực địa khi xác định gói điều khiển rộng hơn trên bảng.loại tham chiếu chéo giúp xác nhận rằng bảng thuộc về một 32i-B cơ bản hệ thống trước khi bất kỳ quyết định thay thế được thực hiện.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-8200-0721 |
| Nhà sản xuất | FANUC |
| Loại sản phẩm | PCB A2 chính / Bảng điều khiển chính |
| Dòng sản phẩm | A20B-8200 |
| Nội dung điều khiển | Series 32i Model B Basic |
| Vị trí cài đặt | Đằng sau màn hình LCD |
| Đồ chứa bảng liên quan | Bộ vi xử lý chuyên dụng, thẻ FROM / SRAM, FSSB cắm vào / bảng đồ họa chức năng kép |
| Đề xuất tập hợp điều khiển liên quan | A02B-0328-B50x |
| Xem thêm danh sách thị trường | Phân loại bảng I / O trong một số kênh dự trữ |
Bảng này phù hợp vớicài đặt hệ thống FANUC 32i Model B CNC cơ bảnkhi kiểm soát hiện có đã sử dụngA20B-8200-0721vị trí chính của bảng A2.
Nó đặc biệt phù hợp trong việc khôi phục điều khiển, thay thế bảng chính và dịch vụ cấp cao, nơi nền tảng điều khiển ban đầu phải không thay đổi.
Nó cũng là một phần dịch vụ thực tế trong trường hợp kiểm soát hoàn toàn vẫn còn hầu như nguyên vẹn nhưng bảng A2 chính đã thất bại hoặc trở nên không ổn định.
Bởi vì nó nằm phía sau màn hình LCD và hoạt động cùng với nhiều mô-đun được lắp đặt, nó thích hợp hơn khi xem nó như một bảng lắp ráp lõi điều khiển hơn là một PCB chung độc lập.
Khi chọnA20B-8200-0721, đầu tiên xác nhận bảng đánh dấu trực tiếp trên phần cứng được cài đặt và sau đó xác minh rằng máy thực sự là một32i Mô hình B cơ bảncấu hình.
Đối với các bộ điều khiển FANUC cấp cao, sự phân biệt đó quan trọng bởi vì các gia đình bảng chính gần đó có thể chia sẻ tên gọi tương tự nhưng phục vụ các thế hệ bộ điều khiển hoặc cấu trúc bảng gắn khác nhau.
Tiếp theo, xác nhận bảng xếp hàng xung quanh nó.
Mô hình này được sử dụng cùng với mộtbộ xử lý chuyên dụng,Thẻ FROM/SRAM, vàFSSB / bảng đồ họa hai chức năngVì vậy, kế hoạch thay thế nên xem xét sự sắp xếp điều khiển đầy đủ thay vì PCB riêng biệt.
Điều đó làm cho bảng này giống như một bảng nền tảng bên trong một bộ điều khiển hơn là một phụ tùng đơn giản.
Cuối cùng, sử dụng tham chiếu tập hợp điều khiển rộng hơn nếu có sẵn.A02B-0328-B50xCác tập hợp là một manh mối lựa chọn hữu ích khi kiểm tra xem bảng có thuộc về cùng một gói điều khiển cơ bản đã có trong máy hay không.
Trước khi đặt hàng, hãy xác minh mã bảng được cài đặt, xác nhận gia đình điều khiển và ghi lại chồng bảng được gắn xung quanh bảng A2 chính.
Trong thực tế, điều đó có nghĩa là xác định mô-đun bộ xử lý, thẻ FROM / SRAM và FSSB / bảng đồ họa đã được sử dụng với đơn vị.
Đây là cách an toàn nhất để bảo tồn kiến trúc điều khiển ban đầu.
Nếu lỗi xảy ra trong toàn bộ điều khiển thay vì trên một bảng bị hư hỏng rõ ràng,nó cũng đáng để xác nhận nếu vấn đề là thực sự trên bảng chính A2 hoặc trên một trong những mô-đun kèm theo gắn.
Bởi vì bảng này nằm ở trung tâm của một bộ bảng lớn hơn, thay thế nó mà không kiểm tra các mô-đun xung quanh có thể để lại đường dẫn lỗi ban đầu không được giải quyết.
Q1: A20B-8200-0721 là loại bảng nào?
Đó là mộtPCB A2 chínhchoFANUC 32i Mô hình B BasicVề mặt thực tế, nó thuộc về phần điều khiển lõi của máy CNC và hoạt động như một phần của cấu trúc bộ điều khiển chính chứ không phải là một màn hình ngoại vi hoặc thẻ truyền thông.
Q2: Tại sao ∆ Main A2 ∆ quan trọng trong mô tả?
Bởi vì nó xác định cả vai trò của hội đồng quản trị và phân cấp của nó trong kiểm soát.A2 chínhkhông phải là một phụ kiện phụ.
Nó là một bảng lõi trong cấu trúc điều khiển chính, và đó là lý do tại sao phù hợp chính xác quan trọng hơn ở đây so với nó sẽ cho một thẻ tùy chọn nhỏ.
Câu 3: Bảng này hoạt động một mình?
Không. Danh sách mô tả nó làm việc cùng với bộ vi xử lý của riêng nó, một thẻ FROM / SRAM, và một FSSB plug-in / bảng đồ họa.
Điều đó có nghĩa là môi trường lắp đặt xung quanh bảng là một phần của lựa chọn và thay thế logic.
Q4: Tại sao sự phù hợp chính xác mô hình lại quan trọng đến vậy trên bảng này?
Bởi vì đây là một bảng điều khiển nền tảng, không chỉ là một bảng mạch chung chung. nó nằm ở trung tâm của cấu trúc phần cứng bộ điều khiển, và không phù hợp nó có thể ảnh hưởng đến các bảng xếp chồng, gắn các mô-đun,và các gói điều khiển rộng hơn xung quanh nó.
Q5: Điều gì nên được kiểm tra trước khi mua?
Kiểm tra nhãn bảng, xác nhận máy là một32i Mô hình B cơ bảnhệ thống, xác minh bộ sưu tập bảng được cài đặt và so sánh bối cảnh tập hợp điều khiển nếu có.
Những kiểm tra đó làm nhiều hơn để giảm nguy cơ không phù hợp hơn là đoán một phần gia đình.
