| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

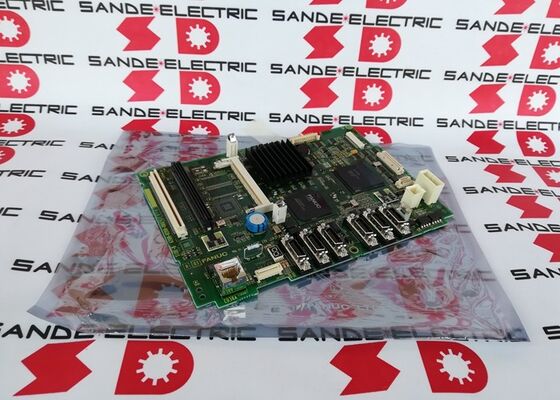

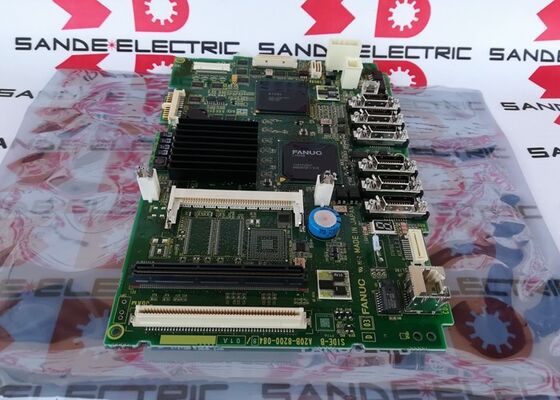

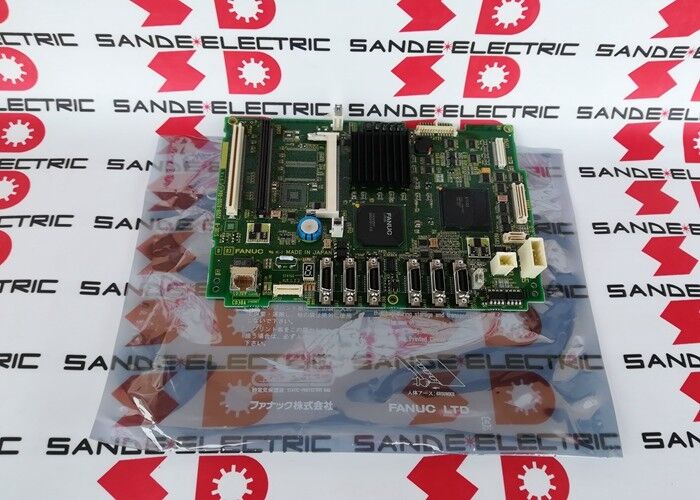

| Số mô hình | A20B-8200-0848 |
Nền tảng FANUC Series 0i-D sử dụng nhiều biến thể PCB chính, mỗi biến thể được xác định bằng một loại chỉ định. Trong dòng A20B-8200 dành cho 0i-D:
A20B-8200-0847:PCB chính loại A3 — bo mạch chính cấu hình tiêu chuẩn cho hệ thống 0i-D (được mô tả ở phần khác trong loạt bài này).
A20B-8200-0848 (bảng này):PCB chính loại A5U — biến thể có thông số kỹ thuật cao hơn trên cùng nền tảng 0i-D. "A5U" đặt bo mạch này lên trên loại A3 trong thế hệ phần cứng 0i-D.
Ký hiệu "A5U" phản ánh cấu hình phần cứng cụ thể — các đầu nối bổ sung, chỗ ở tùy chọn mở rộng hoặc thông số kỹ thuật thành phần được cập nhật so với loại A3. Cả hai đều phục vụ Series 0i-D, nhưng A5U cung cấp các khả năng hoặc kết nối bổ sung cho các cấu hình 0i-D đầy đủ tính năng hơn.
| tham số | Giá trị |
|---|---|
| Kiểu | A5U |
| Hệ thống CNC | Dòng 0i-D |
| Loại bảng | Bo mạch chủ CPU chính |
| Loạt | A20B-8200 |
A20B-8200-0848 đóng vai trò là bảng tích hợp trung tâm cho hệ thống CNC 0i-D. Tất cả các mô-đun chức năng kết nối với hoặc thông qua bảng này:
Giao diện mô-đun CPU:Card xử lý CPU 0i-D cắm vào bo mạch chính. Thẻ CPU cung cấp công cụ xử lý; bo mạch chính cung cấp đường trục bus kết nối CPU với phần còn lại của hệ thống.
Giao diện mô-đun bộ nhớ:TỪ mô-đun (phần mềm hệ thống CNC) và mô-đun SRAM (tham số và chương trình) kết nối với các vị trí xác định trên bo mạch chính.
Giao diện servo:Giao tiếp servo FSSB kết nối từ bo mạch chính đến các bộ truyền động servo Alpha-i, vị trí chỉ huy và nhận phản hồi cho tất cả các trục được điều khiển.
Liên kết vào/ra:Bus Liên kết I/O bắt nguồn từ bo mạch chính, kết nối với các bảng điều khiển và các bộ phận I/O của máy trong toàn bộ hệ thống điện của máy.
Giao diện truyền thông:Ethernet nhúng, RS-232C nối tiếp và các tùy chọn giao tiếp khác có sẵn trên biến thể A5U cho phép 0i-D kết nối với mạng sản xuất, hệ thống DNC và hệ thống thu thập dữ liệu của nhà máy.
Lỗi bo mạch chính 0i-D CNC A5U:Trung tâm gia công hoặc trung tâm tiện FANUC 0i-D có cấu hình bo mạch chính A5U sẽ phát sinh các lỗi hệ thống ở cấp độ CNC. Sau khi sao lưu SRAM, A20B-8200-0848 được thay thế. Dữ liệu SRAM được khôi phục và CNC trở lại hoạt động bình thường.
Nâng cấp điều khiển 0i-D:Hệ thống CNC 0i-D với thời gian phục vụ kéo dài sẽ trải qua quá trình thay thế bo mạch chính theo kế hoạch. Loại A20B-8200-0848 A5U được xác định từ nhãn bo mạch đã lắp đặt và có nguồn gốc để thay thế.
Câu hỏi 1: Ký hiệu loại "A5U" trên A20B-8200-0848 là gì?
"A5U" là mã nhận dạng loại phần cứng cho biến thể PCB chính cụ thể này trong nền tảng FANUC 0i-D. FANUC sử dụng các ký hiệu này để phân biệt các cấu hình khác nhau của bo mạch chính - cùng một kiểu máy CNC có thể sử dụng các loại bo mạch chính khác nhau tùy thuộc vào cấu hình tùy chọn của máy. Loại A5U được đặt phía trên loại A3 (A20B-8200-0847) trong dòng bo mạch chính 0i-D.
Câu hỏi 2: A20B-8200-0848 (A5U) có thể thay thế trực tiếp A20B-8200-0847 (A3) không?
Đây là các ký hiệu loại khác nhau (A5U so với A3) trong cùng một nền tảng 0i-D. Sự thay thế trực tiếp giữa các loại phải được xác nhận từ tài liệu FANUC. Nếu hệ thống dây điện của máy được thiết kế để bố trí đầu nối loại A3, việc lắp A5U với các đầu nối bổ sung có thể không gây hư hỏng nhưng các đầu nối bổ sung sẽ không được sử dụng. Để thay thế chính xác, hãy khớp với loại đã cài đặt.
Câu hỏi 3: Dữ liệu SRAM có phải được sao lưu trước khi thay thế A20B-8200-0848 không?
Đúng. Tất cả các thông số CNC, chương trình PMC, chương trình bộ phận và dữ liệu dao phải được sao lưu trước khi thay thế bo mạch chính. Sau khi lắp A20B-8200-0848, dữ liệu này phải được tải lại từ bản sao lưu. Việc không sao lưu sẽ dẫn đến mất dữ liệu vĩnh viễn.
Câu hỏi 4: Việc xem xét "Dân số đầy đủ" cho A20B-8200-0848 là gì?
Một số bo mạch chính 0i-D được cung cấp kèm theo tất cả các đầu nối và linh kiện tùy chọn; những cái khác là cấu hình cơ bản. Một bảng mạch đầy đủ có nhiều đầu nối và khả năng giao diện hơn. Nếu A20B-8200-0848 đã cài đặt đã được lắp đầy đủ (ví dụ: có Ethernet, Liên kết I/O bổ sung hoặc giao diện liên lạc), thì thiết bị thay thế phải phù hợp với cấu hình này - xác nhận từ tài liệu phần cứng và hệ thống dây điện của máy cụ thể.
Câu hỏi 5: A20B-8200-0848 khác với bo mạch chính 0i-C như thế nào?
Thế hệ 0i-C sử dụng bo mạch chính dòng A20B-8100. Thế hệ 0i-D sử dụng bo mạch chính dòng A20B-8200. Hai thế hệ này có kiến trúc phần cứng khác nhau — các bo mạch không thể thay thế cho nhau. 0i-D (dòng A20B-8200) mang đến kiến trúc bộ xử lý cập nhật, kết nối I/O mở rộng và hiệu suất servo nâng cao so với thế hệ 0i-C.
