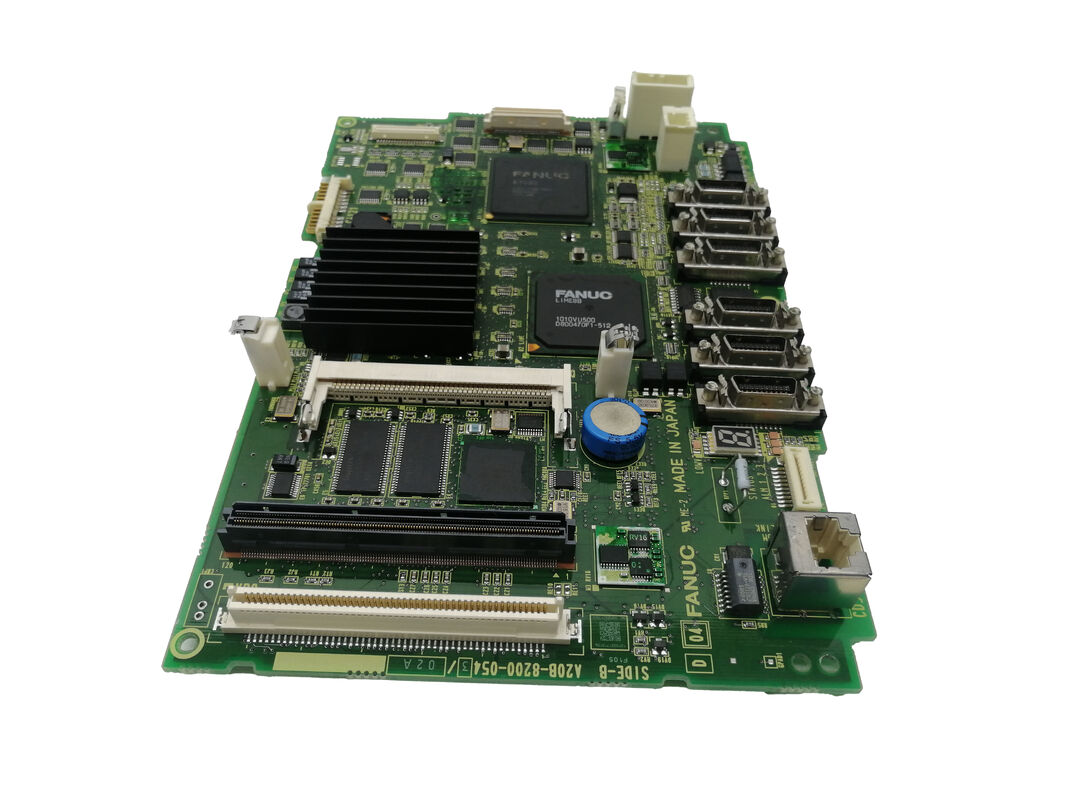

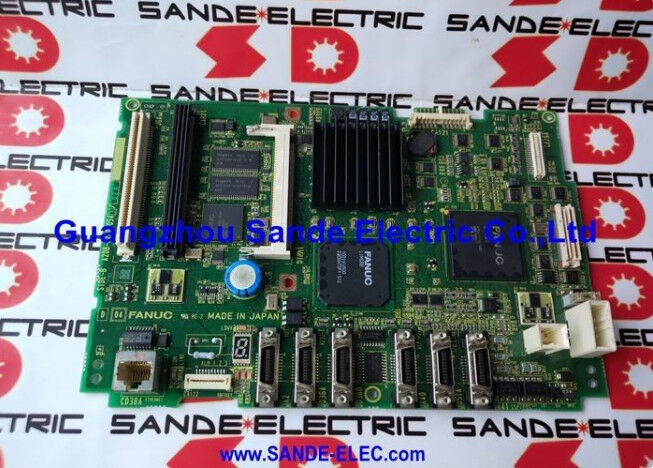

FANUC A20B-8200-0849. Series 0i-D PCB chính A5

Số phần:A20B-8200-0849

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Nhóm sản phẩm:PCB Main CPU Board (Motherboard)

Series:A20B-8200 FANUC Series 0i-D CNC chính điều khiển PCB gia đình

Tổng quan

CácFANUC A20B-8200-0849là phiên bản sửa đổi phần cứng A5 của bảng chính cho bộ điều khiển CNC FANUC Series 0i-D. Trong gia đình bảng chính A20B-8200,thế hệ 0i-D đã trải qua các cấp sửa đổi phần cứng liên tiếp khi FANUC cập nhật các thông số kỹ thuật thành phần và cải thiện độ tin cậy của bảng trong suốt thời gian sử dụng của sản phẩm.

Bản sửa đổi A1 (A20B-8200-0541) là bản gốc.

A3 sau đó (A20B-8200-0847). A5 (A20B-8200-0849) là sửa đổi gần đây nhất trong dòng bảng chính 0i-D,kết hợp các lựa chọn thành phần mới nhất trong khi duy trì khả năng tương thích chức năng hoàn toàn với phần mềm CNC 0i-D.

0i-D là FANUC khối lượng chính dòng CNC controller đằng sau hàng trăm ngàn máy quay, trung tâm gia công, máy nghiền,và máy công cụ đa chức năng được sản xuất bởi các nhà sản xuất máy công cụ lớn trong suốt những năm 2000 và 2010.

Mỗi máy 0i-D, bất kể nó chạy một máy quay hai trục hay một trung tâm gia công bốn trục, phụ thuộc vào bảng chính của nó để thực hiện phần mềm hệ thống CNC,giao tiếp với bộ khuếch đại servo thông qua FSSB, điều khiển trục thông qua giao diện hàng loạt, quản lý máy I / O thông qua I / O Link, và điều khiển màn hình bảng điều khiển.

Bảng A5 thực hiện tất cả các chức năng này giống hệt với các phiên bản A1 và A3 trước đó.

Đối với kỹ sư bảo trì, tầm quan trọng của A5 là thực tế:khi mua một tấm chính thay thế cho một máy 0i-D, A5 là phiên bản sửa đổi hiện tại có sẵn và là sự thay thế thích hợp cho bất kỳ phiên bản sửa đổi chính 0i-D trước đó.

Các thông số kỹ thuật chính

Các sửa đổi phần cứng trong gia đình bảng chính 0i-D

Hiểu được trình tự sửa đổi bảng chính A20B-8200 giúp cả mua sắm và chẩn đoán lỗi.

A1 sửa đổi (A20B-8200-0541):Phần cứng chính ban đầu của 0i-D được tìm thấy trong các máy 0i-D được sản xuất trong những năm đầu của thế hệ bộ điều khiển này.

A3 sửa đổi (A20B-8200-0847):Bản cập nhật phần cứng thế hệ thứ hai, thay đổi thành phần cải thiện hiệu suất nhiệt và độ tin cậy lâu dài.

A5 sửa đổi (A20B-8200-0849):Thế hệ phần cứng hiện tại. đại diện cho lựa chọn thành phần mới nhất của FANUC cho nền tảng 0i-D. A5 là sự thay thế được khuyến cáo cho tất cả các sửa đổi bảng chính 0i-D trước đó.

Trong cả ba trường hợp, phần mềm CNC được tải vào mô-đun FROM là giống hệt nhau và các thông số máy trong SRAM là tương thích trực tiếp.

Một bảng A5 được lắp đặt trong một máy được trang bị ban đầu với một bảng A1, với các mô-đun và tham số FROM/SRAM tương tự,cư xử giống hệt như phần cứng ban đầu từ góc độ phần mềm điều khiển của máy.

Điều mà 0i-D Main Board kiểm soát

Bảng chính là thành phần duy nhất quan trọng nhất trong bộ điều khiển 0i-D. Nó quản lý:

Truyền thông FSSB.Tất cả các bộ khuếch đại servo, cho dù điều khiển trục X, Y, Z hoặc xoay, giao tiếp với bảng chính thông qua bus sợi quang FSSB.và dữ liệu báo động servo tất cả di chuyển trên liên kết này.

Một mạch FSSB thất bại trên bảng chính tạo ra mã báo động trục ngay lập tức khi bật điện.

Vòng trục.Bộ khuếch đại trục (Alpha i SPM hoặc Beta i SPM) nhận lệnh tốc độ và dữ liệu vị trí thông qua giao diện trục hàng loạt (kết nối JA7A).

Định hướng trục, đồng bộ hóa chạm cứng và điều khiển trục Cs đều phụ thuộc vào liên kết này.

I/O Link.Máy I / O ∞ các công tắc giới hạn, khóa cửa, thiết lập công cụ, điều khiển chất làm mát, bộ thay đổi pallet ∞ kết nối thông qua bus chuỗi I / O Link kết thúc tại JD51A trên bảng chính.

Chuỗi I / O Link mở rộng đến các mô-đun I / O phân tán xung quanh máy.

Thêm Ethernet.Cổng Ethernet tích hợp của 0i-D (đối với hoạt động DNC, thu thập dữ liệu MTConnect hoặc giám sát từ xa FOCAS2) được tích hợp trên bảng chính.

Không cần thẻ tùy chọn liên lạc riêng biệt cho kết nối Ethernet tiêu chuẩn.

Bảng điều khiển và màn hình.Bảng chính điều khiển giao diện bàn phím MDI và đầu ra màn hình của CNC thông qua đầu nối màn hình của nó, hỗ trợ các đơn vị LCD 7,2 inch và 8,4 inch thường được trang bị cho máy 0i-D.

Quy trình thay thế

Việc thay thế A20B-8200-0849 tuân theo quy trình bảng chính 0i-D tiêu chuẩn của FANUC:

Bước 1 ¢ Sao lưu SRAM.Trước khi tháo bảng, thực hiện sao lưu đầy đủ thông qua màn hình khởi động CNC.

Bản sao lưu ghi lại tất cả các thông số, thang PMC, dữ liệu công cụ, tọa độ làm việc và các chương trình bộ phận được lưu trữ.

Bước 2 Ứng dụng mô-đun.Lưu ý các mô-đun cắm trên bảng gốc.

Các mô-đun này ¢ thẻ điều khiển trục, mô-đun FROM / SRAM, bất kỳ thẻ tùy chọn ¢ chuyển sang bảng A5 mới.

Giai đoạn 3 ️ Thay đổi vật lý.Tắt điện, chờ điện nạp, tháo các mô-đun khỏi bảng gốc, lắp đặt chúng trên bảng A5, lắp đặt bảng A5.

Bước 4: Khôi phục SRAM.Bắt đầu trong chế độ khởi động, tải bản sao lưu SRAM từ phương tiện sao lưu.

Bước 5 ✓ Kiểm tra chức năng.Khởi động bình thường, kiểm tra tất cả các trục sẵn sàng, trục sẵn sàng, PMC thực hiện, I / O trạng thái chính xác.

Câu hỏi thường gặp

Q1: Máy 0i-D có bảng chính A1 gốc (A20B-8200-0541).

Tất cả các mô-đun cắm từ bảng A1 được cài đặt trực tiếp trên bảng A5.

Dữ liệu SRAM được sao lưu từ máy A1 khôi phục mà không sửa đổi lên bảng A5.

Sau khi phục hồi, máy hoạt động giống hệt nhau.

Q2: Sau khi cài đặt A20B-8200-0849, CNC hiển thị báo động "SR" khi khởi động. Điều này cho thấy điều gì?

Các báo động SR-series tại lần khởi động đầu tiên sau khi thay thế bảng chính cho thấy các vấn đề dữ liệu SRAM hoặc việc khôi phục không hoàn chỉnh, tệp sao lưu bị hỏng hoặc quá trình khôi phục đã bị gián đoạn.Cố gắng khôi phục SRAM từ menu khởi động.

Nếu các tập tin sao lưu được xác nhận là tốt và khôi phục hoàn thành mà không có lỗi, báo động SR nên xóa.Nội dung của SRAM sẽ ở mức mặc định của nhà máy và tất cả các thông số cụ thể của máy phải được nhập lại.

Câu 3: báo động FSSB xuất hiện ngay sau khi A20B-8200-0849 được lắp đặt, mặc dù tất cả các bộ khuếch đại servo được bật.

Nguyên nhân phổ biến nhất của các báo động FSSB ngay sau khi thay thế bảng chính là một cáp sợi quang FSSB bị xáo trộn.các dây cáp sợi tại các đầu nối COP10A trên bảng chính có thể đã bị tháo rời hoặc bị ô nhiễm ở mặt cuối sợi.

Kiểm tra mỗi kết nối sợi FSSB tại bảng chính ️ xác nhận mỗi sợi được chèn đầy đủ và khóa.

Q4: A20B-8200-0849 có thể được sử dụng trong máy 0i-F không?

Không. 0i-D (gia đình bảng chính A20B-8200) và 0i-F (một gia đình bảng chính khác) là các thế hệ bộ điều khiển riêng biệt với kiến trúc phần cứng khác nhau.

A20B-8200-0849 là dành riêng cho thế hệ 0i-D. 0i-F đòi hỏi một bảng chính riêng, không tương thích chéo với phần cứng 0i-D.

Q5: Làm thế nào để sửa đổi phần cứng A5 khác với A1 về quan điểm của kỹ thuật viên sửa chữa?

Từ quan điểm chức năng, không có sự khác biệt nào - A5 chạy cùng một phần mềm và giao diện với cùng một phần cứng ngoại vi theo cùng một cách như A1.

Từ quan điểm vật lý, một số vị trí kết nối, vị trí thành phần hoặc chi tiết bố trí bảng nhỏ có thể khác nhau giữa các sửa đổi,vì vậy các bức ảnh lắp đặt từ bảng A1 ban đầu không nên được sử dụng như là tài liệu tham khảo duy nhất cho cài đặt A5.

Khả năng tương thích các tham số và dữ liệu hoàn chỉnh: không cần sửa đổi các tham số máy khi thay thế A1 bằng A5.
