| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-8201-0081 |

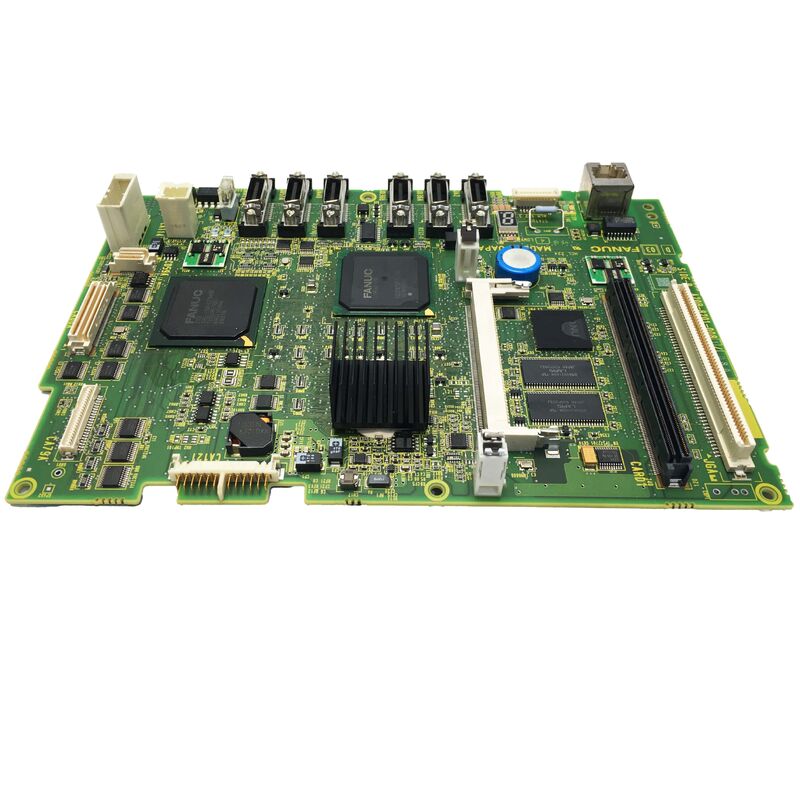

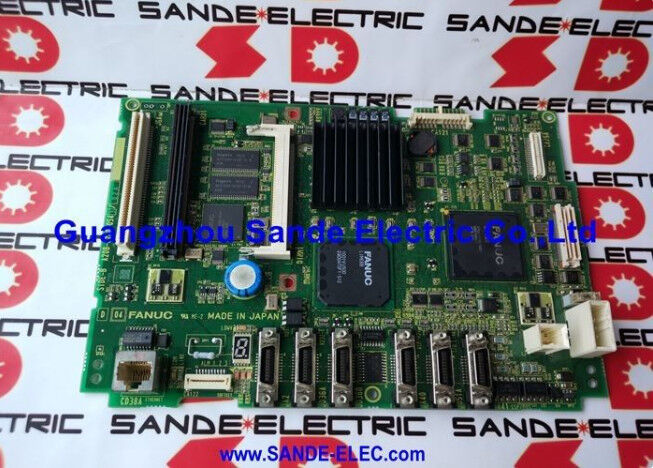

Bo mạch chủ FANUC A20B-8201-0081 là bo mạch in chính cho dòng FANUC Series 0i-D — thế hệ CNC mà FANUC giới thiệu để mang lại khả năng điều khiển servo kỹ thuật số, xử lý khối tốc độ cao và khả năng nội suy nâng cao cho thị trường máy công cụ tầm trung và nhỏ gọn.Dòng 0i-D đại diện cho một bước tiến thế hệ so với 0i-C, mang lại những cải tiến về băng thông giao tiếp servo FSSB, xử lý khối nhanh hơn cho việc cắt khuôn mẫu tốc độ cao, đồng bộ trục chính tốt hơn và các chức năng an toàn tích hợp vào một bộ điều khiển vẫn có kích thước phù hợp với các ràng buộc không gian của máy tiện CNC và trung tâm gia công nhỏ gọn.Gia đình bo mạch A20B-8201 phản ánh sự phát triển của FANUC từ kiến trúc cắm mô-đun (được sử dụng trong Series 16/18 và trước đó) hướng tới thiết kế tích hợp cao.
Trong khi bộ điều khiển thế hệ trước có thể phân phối các chức năng trên bốn hoặc năm bo mạch con cắm riêng biệt, A20B-8201-0081 tích hợp CPU lõi, giao diện bus servo FSSB, kênh giao tiếp nối tiếp trục chính, giao diện bảng điều khiển và nhiều kết nối I/O trên một bo mạch duy nhất — giảm số lượng linh kiện, số điểm lỗi tiềm ẩn và không gian vật lý mà bộ phận điện tử điều khiển chiếm dụng.
Dòng 0i-D được công nhận rộng rãi là CNC định hình của những năm 2010 cho các nhà sản xuất máy công cụ nhỏ gọn — sự kết hợp giữa khả năng, tính nhỏ gọn và hiệu quả chi phí đã khiến nó trở thành lựa chọn chiếm ưu thế cho máy tiện CNC và trung tâm gia công 3 trục ở Châu Á và ngày càng nhiều ở Châu Âu và Bắc Mỹ.
Cơ sở lắp đặt của các máy 0i-D tương ứng rất lớn, điều này thúc đẩy nhu cầu liên tục đối với các bo mạch A20B-8201-0081 khi các máy đã lắp đặt cũ đi và cần bảo trì.
Thông số kỹ thuật chính
Tham số
| Dòng CNC | 0i-D (0i-TD, 0i-MD) |
|---|---|
| Kiến trúc | Bo mạch đơn tích hợp cao |
| Giao diện Servo | FSSB (Fibre-optic Serial Servo Bus) |
| Thẻ trục tương thích | A20B-3300-0767 (và các thẻ liên quan) |
| Dòng | A20B-8201 |
| Trạng thái | Ngừng sản xuất — còn hàng thay thế |
| Xuất xứ | Nhật Bản |
| Thế hệ 0i-D — Điều gì làm nên sự khác biệt | Những cải tiến của 0i-D so với 0i-C tập trung vào ba lĩnh vực quan trọng nhất đối với các nhà sản xuất máy công cụ: hiệu suất servo, tốc độ xử lý chương trình và an toàn. |
Bus servo FSSB trong 0i-D hoạt động với chu kỳ giao tiếp nhanh hơn 0i-C — tốc độ làm mới lệnh servo cao hơn, cho phép vòng lặp vị trí đóng chặt hơn và hiệu suất theo dõi tốt hơn ở tốc độ nạp liệu cao.
Đối với máy công cụ cắt các đường viền phức tạp ở tốc độ cao, điều này có nghĩa là bề mặt hoàn thiện mịn hơn và độ chính xác tốt hơn ở các điểm chuyển tiếp góc nơi máy giảm tốc và tăng tốc lại giữa các chuyển động.Xử lý chương trình:
CPU của 0i-D — được truy cập thông qua bo mạch A20B-8201-0081 — đạt tốc độ xử lý khối cao hơn so với thế hệ trước.
Điều này có liên quan đến các chương trình gia công tốc độ cao với nhiều đoạn di chuyển ngắn (điển hình trong hoàn thiện bề mặt 3D), nơi CNC phải đọc, giải mã và thực thi hàng nghìn khối mỗi phút mà không bị trục chạy hết các chuyển động đã lập trình và tạm thời dừng. Tốc độ xử lý khối cao hơn cho phép tốc độ nạp liệu cao hơn trên các đường viền phức tạp mà không gặp sự cố "thiếu hụt" này.
Chức năng PMC và an toàn:
Bộ xử lý PMC tích hợp của 0i-D, thực thi logic thang máy của nhà sản xuất máy công cụ thông qua bo mạch CPU chính, bao gồm tốc độ quét nâng cao và bộ nhớ PMC có sẵn nhiều hơn. Ngoài ra, FANUC đã giới thiệu các tùy chọn chức năng an toàn trong thế hệ 0i-D — các chức năng giám sát tốc độ và vị trí cho phép hoạt động giảm tốc độ an toàn khi cửa bảo vệ máy mở, mà không yêu cầu PLC an toàn riêng biệt hoàn toàn.
Thay thế A20B-8201-0081 — Các bước chuẩn bị quan trọngViệc thay thế bo mạch chủ là quy trình bảo trì có rủi ro cao nhất trong bất kỳ hệ thống CNC nào, và 0i-D cũng không ngoại lệ.
Trước khi tắt máy để thay bo mạch, dữ liệu sau đây phải được sao lưu vào phương tiện bên ngoài (thẻ nhớ, USB hoặc kết nối RS-232C, tùy thuộc vào những gì đơn vị MDI của máy hỗ trợ): tất cả các tham số CNC, tất cả các chương trình bộ phận được lưu trữ trong bộ nhớ CNC, chương trình thang máy PMC và các tham số PMC, tất cả dữ liệu bù dao và tọa độ làm việc, và bất kỳ chương trình macro tùy chỉnh hoặc chu kỳ do người dùng định nghĩa nào.
Hướng dẫn bảo trì của 0i-D cung cấp quy trình chính xác cho từng loại dữ liệu.
Pin sao lưu SRAM trong hệ thống 0i-D, giữ cho bộ nhớ CNC hoạt động trong khi tắt nguồn, nên được kiểm tra mức sạc còn lại trước khi bắt đầu quy trình.
Pin gần hết có thể làm mất dữ liệu ngay cả trong thời gian tắt nguồn ngắn cần thiết để thay bo mạch.
Sau khi lắp đặt bo mạch thay thế A20B-8201-0081, tất cả dữ liệu đã sao lưu phải được khôi phục theo đúng trình tự — trước tiên là tham số (trước bất kỳ chuyển động trục nào), sau đó là dữ liệu PMC, sau đó là chương trình và bù trừ. Sau đó, máy phải được đưa về vị trí gốc và xác minh độ chính xác của trục trước khi đưa vào sản xuất.
Câu hỏi thường gặp
Q1: CNC bật nguồn nhưng dừng ở cảnh báo hệ thống và không tiếp tục qua màn hình khởi động. Đây có phải là lỗi bo mạch chủ không?
Các nguyên nhân phổ biến không phải do bo mạch ở giai đoạn này bao gồm: pin SRAM đã hết (gây ra cảnh báo hỏng bộ nhớ), mô-đun FROM có lỗi kiểm tra chẵn lẻ, hoặc liên kết giao tiếp FSSB với bộ khuếch đại servo không thiết lập được.
Hãy kiểm tra hết các mục này trước khi kết luận bo mạch đã bị lỗi. Nếu mảng LED hiển thị cảnh báo bộ xử lý hoặc bus nội bộ, bo mạch chủ là mục thay thế phù hợp.
Q2: Có thể sử dụng A20B-8201-0081 để nâng cấp bộ điều khiển Series 0i-C không?
Không. A20B-8201-0081 được thiết kế đặc biệt cho các nền tảng phần cứng 0i-D — khung máy, chân cắm backplane và phần cứng hỗ trợ (nguồn, thẻ trục, bảng điều khiển) khác với thế hệ 0i-C. Kiến trúc phần mềm cũng khác.
Hai thế hệ này không tương thích chéo ở cấp độ bo mạch chủ.
Q3: Dữ liệu nào được lưu trữ trong A20B-8201-0081 thay thế khi nó mới hoặc đã được tân trang?
Một bo mạch mới hoặc đã được tân trang sẽ có bộ nhớ trống (yêu cầu tải đầy đủ tham số và chương trình) hoặc với cấu hình mặc định của nhà máy FANUC chung chung. Không điều kiện nào phù hợp với cấu hình cụ thể của máy.
Tất cả các tham số CNC, đăng ký tùy chọn, thang máy PMC và dữ liệu chương trình phải được tải từ bản sao lưu được thực hiện trước khi tháo bo mạch.
Điều này được mong đợi và bình thường — điểm quan trọng là phải có bản sao lưu đầy đủ và cập nhật trước khi quy trình bắt đầu.
Q4: Máy là máy tiện CNC có trục C và dao cụ sống. A20B-8201-0081 có hỗ trợ cấu hình này không?
Có. 0i-D hỗ trợ các cấu hình đa trục bao gồm trục C (trục chính như một trục CNC được điều khiển), trục Y trên máy tiện và cấu hình đa trục chính đồng thời, tùy thuộc vào các tùy chọn phần mềm được đăng ký trên hệ thống.
Các tùy chọn này được xác định trong phần mềm FROM được cài đặt trên bo mạch chủ và trong đăng ký tùy chọn FANUC cho hệ thống. Xác nhận rằng phiên bản phần mềm và đăng ký tùy chọn của bo mạch thay thế khớp với hệ thống ban đầu trước khi tiến hành.
Đăng ký tùy chọn trên hệ thống FANUC được liên kết với cấu hình phần cứng và phải được đăng ký lại sau khi thay thế bo mạch chủ.
Q5: Rủi ro khi xử lý A20B-8201-0081 mà không có biện pháp phòng ngừa ESD thích hợp là gì?
Bo mạch chứa nhiều mạch tích hợp CMOS mật độ cao dễ bị phóng tĩnh điện.
Thiệt hại ESD đặc biệt nguy hiểm vì nó thường gây ra lỗi tiềm ẩn — bo mạch có vẻ hoạt động sau khi lắp đặt, nhưng bị lỗi sớm hơn sau vài tuần hoặc vài tháng do điện áp đánh thủng mối nối bị suy giảm ở các linh kiện bị căng nhưng không bị phá hủy ngay lập tức.
Luôn xử lý bo mạch bằng dây đeo cổ tay nối đất trên bề mặt làm việc an toàn ESD, với bo mạch vẫn còn trong túi chống tĩnh điện cho đến thời điểm lắp đặt. Bo mạch thay thế nên được cất giữ trong bao bì chống tĩnh điện cho đến khi cần thiết.
