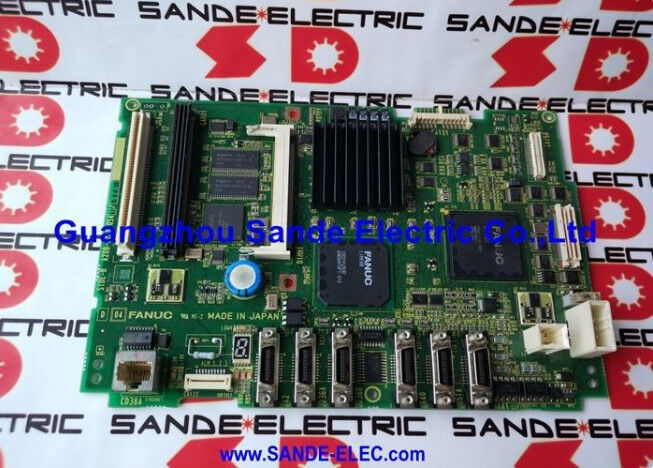

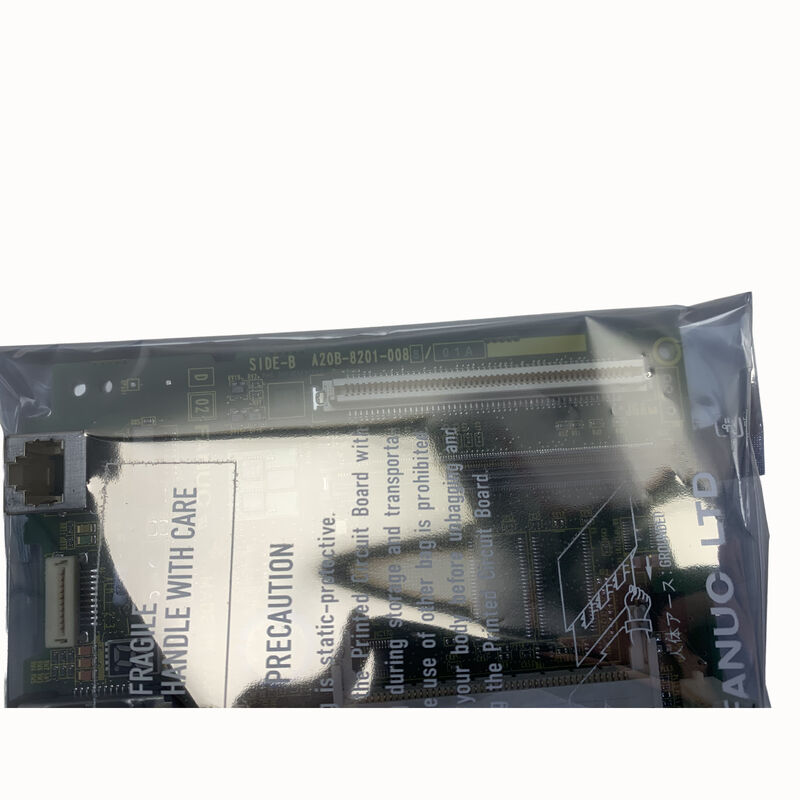

A20B-8201-0088 Bảng mạch PCB Fanuc A20B82010088 A2OB-82OI-OO88

FANUC A20B-8201-0088 | Bo mạch chủ 0i-D Mate — Dòng A20B-8201, Bo mạch điều khiển chính cho Bộ điều khiển CNC FANUC Series 0i-D Mate, Xuất xứ Nhật Bản

Tổng quan

Bo mạch chủ FANUC A20B-8201-0088 là bo mạch chủ chính cho FANUC Series 0i-D Mate — một thế hệ CNC phản ánh sự tiến hóa cơ bản trong cách FANUC đóng gói trí tuệ điều khiển của mình.Chỉ định "Mate" mang ý nghĩa kỹ thuật thực sự: nó xác định biến thể được tối ưu hóa chi phí, hợp lý hóa của nền tảng 0i-D, được thiết kế đặc biệt cho các cấu hình máy công cụ cần độ tin cậy đầy đủ và độ chính xác điều khiển chuyển động của CNC dòng i của FANUC mà không cần số lượng trục đầy đủ và độ sâu tùy chọn của dòng 0i-D hàng đầu.Dòng bo mạch A20B-8201 đại diện cho sự thay đổi kiến trúc của FANUC sang các bo mạch tích hợp cao trong thế hệ dòng i.

Trong khi dòng A16B-3200 (bo mạch chủ cho Series 16/18/0i-B) chấp nhận nhiều mô-đun DIMM cắm riêng lẻ cho từng khu vực chức năng, thế hệ A20B-8201 tích hợp nhiều chức năng trực tiếp trên bo mạch.

Bo mạch chủ chính mang bộ nhớ trên bo mạch, giao diện bus servo cáp quang FSSB, giao diện nối tiếp trục chính và các kết nối I/O chính — A20B-8201-0088 cho 0i-D Mate đại diện cho triết lý thiết kế này được áp dụng cho dạng yếu tố bộ điều khiển Mate nhỏ gọn.

Dòng 0i-D của FANUC, ra mắt vào cuối những năm 2000 và vẫn được sản xuất tích cực cho đến những năm 2010, đã mang lại một thế hệ cải tiến so với 0i-C: tốc độ xử lý khối được tăng cường, giao tiếp servo FSSB tiên tiến hơn, hiệu suất cắt tốc độ cao được cải thiện (đặc biệt cho gia công khuôn mẫu), và các chức năng an toàn mới.

Biến thể Mate đã cung cấp các khả năng này dưới dạng phù hợp cho phân khúc máy công cụ nhỏ gọn có số lượng lớn — máy tiện CNC 2 trục, trung tâm gia công 3 trục và thị trường máy chuyên dụng nơi các bộ điều khiển cấp Mate luôn chiếm ưu thế về số lượng đơn vị được lắp đặt trên toàn cầu.

Thông số kỹ thuật chính

Tham số

Giá trị

Bo mạch chủ cho 0i-D đầy đủ (được đại diện bởi các bo mạch như A20B-8200-0841 và các biến thể liên quan) là một bo mạch vật lý khác với các bố trí đầu nối khác nhau và dung lượng mở rộng khác nhau so với A20B-8201-0088 được sử dụng trong Mate.

Bo mạch Mate A20B-8201 nhỏ hơn về mặt vật lý và có ít đầu nối giao diện hơn bo mạch chủ 0i-D đầy đủ — điều này phù hợp với số lượng trục hạn chế của Mate (thường là 2–3 trục được điều khiển so với giới hạn cao hơn của 0i-D đầy đủ) và cấu hình I/O đơn giản hóa.

Các bo mạch này không thể thay thế cho nhau; việc lắp đặt bo mạch chủ 0i-D đầy đủ vào giá đỡ hoặc giá đỡ bảng điều khiển của Mate là không thể về mặt vật lý nếu không có sửa đổi cơ học, và cấu hình phần mềm (đăng ký tùy chọn, giới hạn số lượng trục) sẽ cần phải khớp với ban đầu.

Khi tìm nguồn cung ứng A20B-8201-0088 thay thế, hãy xác nhận chính xác mã bộ phận — các biến thể A20B-8201 khác (như -0081, -0083, -0212 và các mã khác) phục vụ các cấu hình 0i-D và bộ điều khiển robot khác nhau và sẽ không hoạt động như các bộ phận thay thế.

Những gì được lưu trữ trên A20B-8201-0088 và những gì không

Một câu hỏi phổ biến trong quá trình thay thế bo mạch chủ liên quan đến việc lưu giữ dữ liệu. Trên 0i-D Mate, bản thân bo mạch mang một số tài nguyên phần cứng cố định, nhưng dữ liệu dành riêng cho máy — tham số, chương trình bộ phận, thang máy PMC, bù trừ dụng cụ — nằm trong các mô-đun FROM và SRAM hoặc trong các vùng bộ nhớ flash đôi khi được tích hợp vào bo mạch chủ hoặc trong các thẻ cắm riêng biệt, tùy thuộc vào cấu hình phần cứng 0i-D Mate cụ thể.

Trước khi thay thế A20B-8201-0088, hãy sao lưu mọi thứ: tất cả các tham số CNC thông qua chức năng I/O, thang máy PMC thông qua chức năng I/O tham số PMC, tất cả các chương trình bộ phận thông qua I/O danh sách chương trình và dữ liệu tọa độ làm việc và bù trừ dụng cụ thông qua I/O bù trừ.

0i-D Mate hỗ trợ thẻ nhớ (thẻ CF), bộ nhớ USB và RS-232C làm phương tiện I/O tùy thuộc vào các tùy chọn được cài đặt.

Sau khi thay thế, tất cả dữ liệu đã sao lưu phải được tải lại và hệ thống phải được xác minh về chuyển động trục chính xác, chức năng trục chính và hoạt động I/O PMC trước khi máy trở lại sản xuất.

FSSB — Ý nghĩa của nó đối với hệ thống 0i-D Mate

Một trong những thay đổi đáng kể nhất từ các thế hệ CNC FANUC trước đây sang 0i-D là việc sử dụng phổ biến FSSB (FANUC Serial Servo Bus) để giao tiếp bộ khuếch đại servo.

Trong khi các bộ điều khiển trước đây sử dụng tín hiệu tương tự ±10V hoặc lệnh loại PWM để giao tiếp với bộ khuếch đại servo, 0i-D sử dụng bus nối tiếp cáp quang — một liên kết giao tiếp tốc độ cao chuyên dụng giữa bo mạch chủ và bộ khuếch đại servo, truyền lệnh vị trí, lệnh tốc độ và dữ liệu phản hồi ở định dạng kỹ thuật số đồng bộ với độ trễ rất thấp.

Trên bo mạch A20B-8201-0088, mạch giao diện FSSB được tích hợp — các đầu nối cáp quang và chip điều khiển giao tiếp FSSB được tích hợp vào bo mạch chủ, không phải trên thẻ điều khiển trục riêng biệt như trong các thế hệ trước.

Điều này có nghĩa là lỗi liên quan đến FSSB mà trước đây có thể được cô lập với thẻ trục có thể tháo rời, giờ đây yêu cầu bo mạch chủ phải được chẩn đoán hoặc thay thế nếu phần cứng FSSB bị lỗi.

Câu hỏi thường gặp

Q1: Những quy trình sao lưu nào là bắt buộc trước khi thay thế A20B-8201-0088?

Sao lưu tất cả các tham số CNC (dữ liệu SRAM), chương trình bộ phận, thang máy PMC và bảng bù trừ vào phương tiện bên ngoài trước khi tháo bo mạch.

Trên 0i-D Mate, những mục này được truy cập thông qua menu MDI → SYSTEM → INPUT/OUTPUT.

Nếu bo mạch bị lỗi theo cách ngăn CNC khởi động bình thường, các tham số phải được lấy từ bản sao lưu bên ngoài gần đây nhất.

Các cơ sở không có bản sao lưu hiện tại phải nhập lại tham số từ tài liệu chấp nhận của máy — một quy trình tốn thời gian, nhấn mạnh tầm quan trọng của việc duy trì các bản sao lưu tham số theo lịch trình như một phần của bảo trì định kỳ.

Q2: CNC hiển thị cảnh báo hệ thống trong quá trình khởi động ngăn không cho truy cập màn hình hoạt động bình thường. Có thể xác định bo mạch bị lỗi từ triệu chứng này không?

Một cảnh báo hệ thống khởi động (cảnh báo PS, cảnh báo SV trong quá trình khởi động hoặc hiển thị màn hình lỗi CNC mà không thể di chuyển trục) có thể do lỗi bo mạch chủ, bộ khuếch đại servo bị lỗi, dữ liệu SRAM bị hỏng hoặc sự cố giao tiếp FSSB.

Trước khi kết luận bo mạch chủ bị lỗi, hãy kiểm tra mảng đèn LED chẩn đoán trên mặt bo mạch — mỗi đèn LED đại diện cho trạng thái của một hệ thống con cụ thể và sự kết hợp của các đèn LED sáng/tắt trong quá trình khởi động bị lỗi sẽ xác định hệ thống con nào chưa được khởi tạo.

Hướng dẫn bảo trì 0i-D Mate cung cấp bảng chẩn đoán LED. Chỉ sau khi chẩn đoán LED và xác nhận điện áp nguồn chính xác, việc thay thế bo mạch mới nên được xem xét là bước tiếp theo.

Q3: Phiên bản Mate của 0i-D Mate có hỗ trợ các tùy chọn phần mềm giống như 0i-D đầy đủ không?

Bộ tùy chọn phần mềm có sẵn trên 0i-D Mate là một tập hợp con của menu tùy chọn của 0i-D đầy đủ.

Các tùy chọn yêu cầu nhiều hơn số lượng trục cơ bản hoặc tài nguyên phần cứng của Mate — chẳng hạn như gia công đồng thời 5 trục, điều khiển đường chạy bổ sung hoặc điều khiển đường viền AI hiệu suất cao — không có sẵn trên Mate.

Các tùy chọn được đăng ký trên bo mạch A20B-8201-0088 (lưu trữ trong vùng FROM của bo mạch hoặc thông qua hệ thống đăng ký tùy chọn của FANUC) là dành riêng cho cấu hình đã mua của máy ban đầu.

Một bo mạch thay thế phải có cùng các tùy chọn được đăng ký hoặc được cấu hình để khớp thông qua quy trình đăng ký khóa tùy chọn của FANUC.

Q4: Kết nối FSSB bị lỗi như thế nào và các triệu chứng khi nó xảy ra là gì?

Lỗi FSSB trên 0i-D Mate thường biểu hiện dưới dạng lỗi servo trục xuất hiện ngay lập tức khi bật nguồn, trước khi bất kỳ chuyển động trục nào được thực hiện — bộ khuếch đại servo không thể thiết lập liên kết giao tiếp của chúng với bo mạch chủ.

Các nguyên nhân phổ biến gây lỗi FSSB bao gồm: hư hỏng vật lý cáp cáp quang (bị nứt, uốn cong hoặc bị nhiễm bẩn ở đầu nối), bộ thu phát FSSB bị lỗi trên bo mạch chủ hoặc bộ khuếch đại, hoặc IC giao tiếp FSSB bị lỗi trên bo mạch chủ.

Việc thay thế cáp FSSB là bước chẩn đoán đầu tiên — các cáp này là vật tư tiêu hao có thể mua riêng.

Nếu việc thay thế cáp không khôi phục được giao tiếp FSSB, bo mạch chủ hoặc giao diện FSSB của bộ khuếch đại servo cần được điều tra thêm.

Q5: A20B-8201-0088 có thể sửa chữa được sau khi bị lỗi do tăng áp nguồn không?

Một sự tăng áp nguồn đủ mạnh để làm hỏng bo mạch chủ thường làm hỏng các mạch bảo vệ đầu vào trước (diode TVS, MOV) và cũng có thể làm hỏng các IC điều chỉnh điện áp hoặc các chip giao tiếp FSSB.

Các trung tâm sửa chữa chuyên dụng của FANUC có quyền truy cập vào các thiết bị kiểm tra 0i-D thường có thể sửa chữa các bo mạch bị hỏng do tăng áp bằng cách thay thế các thành phần bảo vệ và giao tiếp bị ảnh hưởng, khôi phục bo mạch về chức năng đầy đủ.

Chi phí sửa chữa so với chi phí bo mạch thay thế phụ thuộc vào mức độ hư hỏng — các bo mạch có vết PCB bị cháy hoặc bộ xử lý nhúng bị lỗi thường không thể sửa chữa kinh tế, trong khi các bo mạch có hư hỏng thành phần bảo vệ cục bộ thường được khôi phục thành công.
