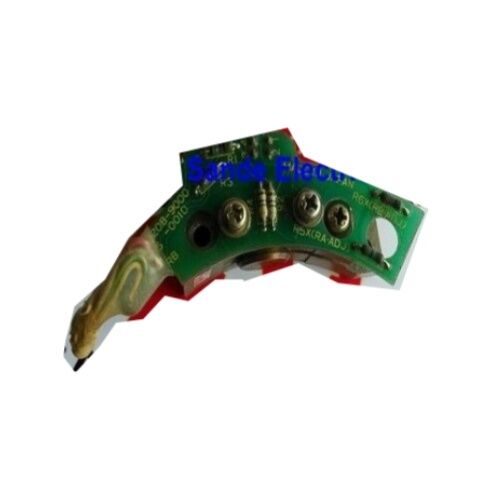

Bộ mã hóa FANUC A20B-9000-0500

Thành phần này là gì và tại sao nó quan trọng

CácA20B-9000-0500là một bảng mã hóa động cơ trục FANUC, một phần của bộ cảm biến phản hồi dòng A20B-9000 được sử dụng trên các hệ thống gia công FANUC CNC.được gắn trên động cơ trục, nó liên tục đo vị trí quay và tốc độ,cung cấp dữ liệu đó trở lại bộ khuếch đại trục và điều khiển CNC để hệ thống có thể điều chỉnh chính xác tốc độ trục đang quay và quan trọng là nó được định vị tại bất kỳ thời điểm nào.

Điểm cuối cùng đó xứng đáng được nhấn mạnh. điều khiển trục không chỉ đơn giản là về việc đạt được một mục tiêu RPM. các hoạt động như chạm cứng, cắt sợi,và định hướng trục tất cả yêu cầu CNC để biết vị trí góc chính xác của trục trục tại bất kỳ thời điểm. Bảng mã hóa là những gì làm cho nhận thức vị trí đó có thể. Không có một mã hóa hoạt động, trục quay trở lại hành vi mở vòng lặp tốt nhất và thường xuyên hơn,CNC tạo ra một báo động phản hồi trục và từ chối chạy chương trình ở tất cả.

A20B-9000-0500 cũng được tham chiếu chéo nhưA20B90000500trong một số danh mục phụ tùng, cả hai tên đều đề cập đến cùng một thành phần.

Dòng mã hóa A20B-9000 trong ngữ cảnh

FANUC sử dụng một hệ thống đánh số bộ phận có cấu trúc trong phạm vi bộ mã hóa trục của mình.Dòng A20B-9000 bao gồm một gia đình các bảng mã hóa động cơ xoắn được thiết kế để tích hợp vào động cơ xoắn AC FANUCMỗi biến thể trong loạt bao gồm A20B-9000-0380, A20B-9000-0300, A20B-9000-0010, và A20B-9000-0500 được phù hợp với các loại động cơ cụ thể và cấu hình khuếch đại trục.

Các bảng mã hóa này khác với các bộ mã hóa xung dòng A860 được sử dụng trên các trục cung cấp dịch vụ FANUC.các bảng A20B-9000 được thiết kế đặc biệt cho tốc độ cao hơn, nhu cầu công suất cao hơn của động cơ trục máy chạy các hoạt động cắt liên tục với hàng ngàn rpm,thường với điều kiện làm mát và rung động mà một bộ mã hóa trục phụ không bao giờ gặp phải.

Hiểu biến thể nào là chính xác cho một máy cụ thể đòi hỏi phải phù hợp với bộ mã hóa với mô hình động cơ cụ thể.Sử dụng bộ mã hóa sai trong cùng một yếu tố hình thức vật lý có thể dẫn đến việc đếm sai, dữ liệu tốc độ sai, hoặc báo động điều khiển ngay cả khi đơn vị hoạt động bình thường.

Vai trò kỹ thuật trong vòng kiểm soát trục

Khi một người điều khiển máy nhập một lệnh S, ví dụ, S3000 M03, chuỗi các sự kiện sau đó phức tạp hơn nó có vẻ.trục bắt đầu tăng tốc, và bảng mã hóa ngay lập tức bắt đầu tạo ra xung phản hồi tỷ lệ thuận với xoay trục thực tế.Bộ khuếch đại so sánh những xung với tốc độ chỉ thị và điều chỉnh đầu ra của nó liên tục để đóng khoảng cách.

Ở trạng thái ổn định, bộ mã hóa giữ vòng lặp đóng: bất kỳ độ lệch nào so với RPM mục tiêu do biến đổi tải cắt, ảnh hưởng nhiệt hoặc biến động nguồn cung được phát hiện và điều chỉnh trong thời gian thực.Đây là những gì cung cấp cho FANUC động cơ trục tính năng ổn định tốc độ của họ dưới tải lượng chip khác nhau ¢ bộ mã hóa đang cập nhật tính toán điều khiển của bộ khuếch đại liên tục trong suốt cắt.

Đối với các hoạt động đòi hỏi điều khiển vị trí cứng chạm là phổ biến nhất bộ mã hóa cũng cung cấp tham chiếu pha tuyệt đối.đó là những gì cho phép nó đồng bộ hóa xoay trục với Z-axis cấp để sản xuất chính xác đường dây, ngay cả khi đối mặt với sự thay đổi tốc độ nhẹ trong chu kỳ chạm.

Đặc điểm vật lý và vị trí lắp đặt

Bảng mã hóa A20B-9000-0500 được thiết kế để được gắn trên mặt sau của động cơ trục, thường nằm bên dưới bộ máy quạt làm mát.quạt thổi gắn vào phía sau khung động cơ, và bộ mã hóa nằm giữa lồng quạt và chuông cuối động cơ, được gắn vào phần mở rộng trục động cơ.

Về mặt vật lý, đơn vị bao gồm một PCB cảm biến (phần stator) và một đĩa rotor hoặc mục tiêu được gắn vào trục quay.PCB phát hiện sự xoay của mục tiêu và tạo ra tín hiệu phản hồiBởi vì rotor được kết nối cơ học với trục,bảng mã hóa cần phải được sắp xếp cẩn thận trong quá trình lắp đặt thậm chí một sự kỳ dị nhẹ trong gắn rotor có thể gây ra tiếng ồn trong tín hiệu phản hồi, biểu hiện như săn bắn, rung động hoặc sự bất thường tốc độ liên tục trong quá trình vận hành.

Đầu ra của bộ mã hóa kết nối với bộ khuếch đại trục thông thường thông qua đầu cuối JY2 hoặc tương đương bằng cách sử dụng một cáp được bảo vệ chuyên dụng.Tính toàn vẹn của cáp là một nguồn phổ biến của lỗi liên quan đến bộ mã hóa mà không liên quan đến bản thân bảng mã hóa; điều này đáng để kiểm tra trước khi lên án hội đồng quản trị trong quá trình khắc phục sự cố.

Các triệu chứng thất bại phổ biến chỉ ra thành phần này

Thất bại bộ mã hóa trục trục có thể nhận ra bằng một số cách.

Cảnh báo phản hồi trục trục khi khởi động hoặc trong quá trình gia tốc.Đây là dấu hiệu trực tiếp nhất. Trên FANUC 0i, 16i, 18i và các điều khiển tương tự, số báo động sẽ tham chiếu độ lệch tốc độ trục, ngắt kết nối bộ mã hóa hoặc bất thường tín hiệu phản hồi.

Spindle săn lùng hoặc dao động ở tốc độ không đổi.Nếu động cơ đạt khoảng RPM chính xác nhưng sau đó tăng và phục hồi nhịp điệu, bộ mã hóa đang tạo ra một tín hiệu ồn ào hoặc gián đoạn thay vì bị hỏng hoàn toàn.Điều này có thể gây ra bởi một đĩa rotor bị hư hỏng, phần cứng lỏng lẻo cho phép rotor dao động, hoặc hư hỏng các yếu tố cảm biến trên chính PCB.

Chấm cứng tạo ra đường không chính xác hoặc sợi rách.Các hoạt động phụ thuộc vị trí nhạy cảm với ngay cả những lỗi đếm nhỏ trong bộ mã hóa.Lỗi pitch có hệ thống trong lỗ đấm nơi mà sợi liên tục quá hoặc dưới pitch có thể chỉ ra sự mài mòn của bộ mã hóa chưa tạo ra một báo động cứng.

Không có phản hồi trục hoàn toàn, trục chạy trong vòng tròn mở hoặc hoàn toàn không.Một lỗi bảng mã hóa hoàn toàn thường khiến CNC từ chối lệnh trục, hiển thị báo động ngay lập tức.

Trước khi thay thế bảng mã hóa, luôn luôn kiểm tra cáp mã hóa và đầu nối.và chân ăn mòn gây ra các triệu chứng giống hệt như thất bại bảng với một phần nhỏ của chi phí thay thế.

Những cân nhắc về nguồn gốc

A20B-9000-0500 là một thành phần ban đầu của FANUC.và các đơn vị đã được thử nghiệm phần lớn là một quyết định quản lý rủi ro.

Sản phẩm OEM mới, nếu có sẵn, cung cấp độ tin cậy cao nhất về tuổi thọ ¢ nhưng bảng mã hóa FANUC từ các thế hệ máy cũ hơn không phải lúc nào cũng có sẵn thông qua các kênh tiêu chuẩn,và khi họCác đơn vị được cải tạo từ các chuyên gia thành phần CNC có uy tín, những người thử nghiệm trên thiết bị thử nghiệm ổ trục sống trước khi vận chuyển cung cấp một sự thay thế thực tế.Điều kiện chính là liệu nhà cung cấp có thử nghiệm dưới tải năng động hay không, không chỉ là tiếp tục hoạt động.

Bất kể lịch sử của đơn vị, việc lắp đặt và kiểm tra cáp đúng cách cũng quan trọng như chất lượng của chính bộ phận.Nhiều tình huống "thay đổi bộ mã hóa" được giải quyết ở giai đoạn cáp hoặc đầu nối mà không cần bất kỳ công việc cấp bảng nào.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A20B-9000-0500 và các bảng mã hóa dòng A20B-9000 khác như A20B-9000-0380 hoặc A20B-9000-0300 là gì?

Mỗi biến thể trong loạt A20B-9000 được kết hợp với một mô hình động cơ trục hoặc thế hệ động cơ cụ thể của FANUC.) xác định sửa đổi thiết kế cụ thể và loại động cơ được hiệu chỉnhChúng chia sẻ một khái niệm vật lý chung - bộ mã hóa PCB được gắn ở phía sau động cơ trục - nhưng khác nhau về hình học cảm biến, đầu ra xung và giao diện điện.Sử dụng các biến thể sai trên một động cơ sẽ dẫn đến đọc tốc độ sai, báo động trục, hoặc các lỗi đếm im lặng.Luôn xác nhận số bộ phận với biển tên động cơ hoặc danh sách các bộ phận của máy thay vì giả định lắp đặt vật lý có nghĩa là tương thích chức năng.

Q2: Có thể sửa chữa bảng mã hóa này, hoặc nó cần phải được thay thế hoàn toàn?

Sửa chữa cấp thành phần là có thể và được thực hành bởi các công ty sửa chữa CNC chuyên nghiệp với các thiết bị phù hợp.PCB cảm biến có thể bị hỏng trong mạch phát hiện quang học hoặc từ tính, các thành phần điều hòa tín hiệu, hoặc giai đoạn trình điều khiển đầu ra, tất cả đều có thể sửa chữa về nguyên tắc.độ chính xác cơ học của mối quan hệ rotor-to-stator là quan trọng như điện tử, vì vậy bất kỳ sửa chữa cũng phải xác minh rằng phần cứng gắn và tình trạng rotor trong phạm vi dung nạp.nơi một lỗi đếm tinh tế gây ra các vấn đề chất lượng thực sự trong các bộ phận máy sản xuất, thử nghiệm sau khi sửa chữa phải bao gồm xác minh động ở tốc độ hoạt động thực tế

Câu 3: Máy hiển thị báo động mã hóa trục. Làm thế nào tôi xác nhận đó là bảng mã hóa và không phải là cáp?

Bắt đầu với cáp trước khi chạm vào bảng mã hóa.Sau đó kiểm tra sự liên tục của cáp giữa các kết nối khuếch đại và các kết nối bộ mã hóa tại động cơ, tìm kiếm đặc biệt cho mở không liên tục trong các dây dẫn được bảo vệ chế độ thất bại dây cáp phổ biến nhất.sau đó bản thân bảng mã hóa là lỗi có khả năng nhấtTrên một số điều khiển FANUC, trang chẩn đoán hiển thị dữ liệu phản hồi mã hóa thô; nếu dữ liệu đó vắng mặt hoặc không ổn định với một cáp tốt được kết nối, bảng mã hóa gần như chắc chắn đã thất bại.

Q4: A20B-9000-0500 có tương thích với cả FANUC 0-series và các điều khiển 16i/18i/0i mới hơn không?

Tính tương thích được xác định bởi động cơ trục và bộ khuếch đại trục được sử dụng, không trực tiếp bởi loạt điều khiển CNC.Các bảng mã hóa giao diện với bộ khuếch đại trục nếu bộ khuếch đại không thay đổi và động cơ không thay đổi, thay thế một A20B-9000-0500 thất bại với một đơn vị giống hệt nhau sẽ khôi phục chức năng bình thường bất kể thế hệ điều khiển CNC nằm phía trước.Các câu hỏi về tính tương thích phát sinh khi một máy được điều khiển lại hoặc khi một bộ khuếch đại trục đã được thay thế bằng một đơn vị thế hệ khác, các yêu cầu về giao diện mã hóa của bộ khuếch đại mới phải được xác minh so với những gì được cung cấp trong A20B-9000-0500.

Q5: A20B-9000-0500 nên được lưu trữ như thế nào nếu nó không thể được cài đặt ngay lập tức?

Giữ đơn vị trong bao bì chống tĩnh gốc hoặc bao bì bảo vệ ESD tương đương, trong một môi trường sạch, khô với nhiệt độ ổn định away from direct sunlight, humidity,và các nguồn rung động. PCB cảm biến chứa các thành phần nhạy cảm với điện tĩnh, và các yếu tố rotor (nếu được bao gồm như một tập hợp) có thể bị hư hại bởi tác động mà sẽ không rõ ràng đánh dấu lồng.Tránh lưu trữ thiết bị gần các trường từ mạnh. Hầu hết các chuyên gia thành phần CNC khuyến cáo lắp đặt trong vòng 12-18 tháng sau khi lấy khỏi kho để đảm bảo độ tin cậy tối ưu;Các đơn vị được lưu trữ sau thời gian này nên được kiểm tra chức năng trước khi lắp đặt trên máy sản xuất.

Bảng mã hóa A20B-9000-0500 phải phù hợp với mô hình động cơ trục FANUC chính xác. Luôn luôn kiểm tra tính tương thích với bảng tên động cơ và tài liệu máy trước khi lắp đặt.Thay đổi bộ mã hóa nên được thực hiện với máy hoàn toàn khóa ra và động cơ trục làm mát đến nhiệt độ môi trường xung quanh.
