A660-2005-T505 Fanuc cáp máy chủ A6602005T505 A66O-2OO5-T5O5

A660-2005-T505∙ FANUC Pulse Coder Encoder Cable ∙ Angle Connector / High-Flex / Drag Chain Rated / Alpha và Beta Servo Motors

Cáp mã hóa kết nối theo góc ¢ Tương tự tín hiệu, hướng ra khác nhau

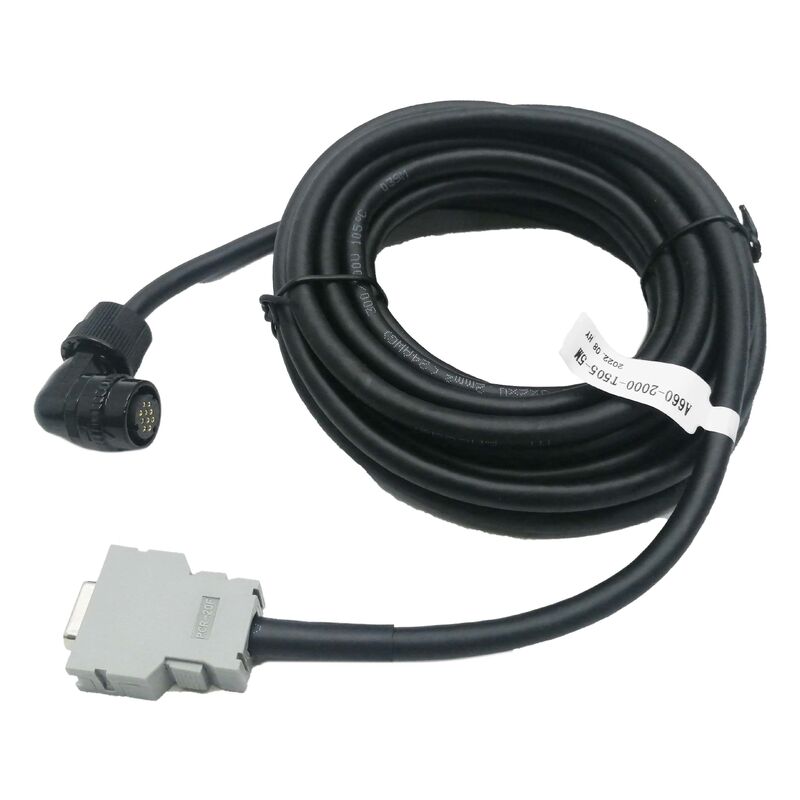

A660-2005-T505 là phiên bản góc của FANUC của cáp bộ mã hóa xung ¢ tương tự về chức năng với đầu nối thẳng A660-2005-T506 về hàm lượng tín hiệu, khả năng uốn cong,và chống dầu, nhưng với cơ thể kết nối cuối động cơ hướng 90 ° về trục cáp. Khi kết nối thẳng T506 thoát khỏi cáp theo đường thẳng với cơ thể cáp,đầu nối góc T505 thoát khỏi cáp ở góc thẳng .

Sự khác biệt về hình học kết nối này là sự khác biệt đặc điểm kỹ thuật duy nhất giữa T505 và T506 cả hai đều kết nối cùng một giao diện mã hóa xung FANUC với đầu vào mã hóa CN2 của bộ khuếch đại FANUC SVM.

Thông tin chính về sản phẩm

Khi nào nên chọn góc T505 trên thẳng T506

Sự lựa chọn định hướng kết nối đi xuống không gian có sẵn tại ổ cắm mã hóa xung của động cơ:

Không gian phía sau đầu nối mã hóa:Các kết nối thẳng T506 đòi hỏi không gian rõ ràng ngay phía sau ổ cắm bộ mã hóa của động cơ, không gian cho thân kết nối và cáp mở rộng theo trục.Động cơ được gắn vào tường, trong hốc, hoặc trong định hướng nơi không có không gian trục này.

Máy kết nối góc khi không gian trục bị hạn chế:Lối thoát 90 ° của T505 có nghĩa là cáp rời sang một bên - đầu nối có thể được đặt hoàn toàn và khóa tại ổ cắm mã hóa xung ngay cả khi không có chỗ trống phía sau động cơ.Trong các vị trí gắn động cơ hạn chế, T505 cho phép lắp đặt cáp khi không thể sử dụng T506.

Hướng dẫn đường dẫn cáp:The angled connector also allows cleaner cable routing where the natural cable routing direction runs perpendicular to the motor shaft axis — the T505 aligns the cable exit with the routing direction without requiring the cable to make an abrupt bend close to the connector.

Ứng dụng

Các trục phụ trợ trung tâm gia công CNCĐộng cơ được lắp đặt trong khe cắm, gần các thành phần cấu trúc hoặc chống lại các bức tường bảng điều khiển, nơi mà T506 thẳng không thể được lắp đặt do thiếu khoảng trống trục phía sau ổ cắm mã hóa xung.

FANUC Beta BM động cơ phụ trợ:Được xác nhận từ tài liệu bảo trì như một cáp dịch vụ cho các kết nối mã hóa xung động cơ FANUC Beta BM ‡ động cơ servo nhỏ gọn, nơi các hạn chế lắp đặt thường đòi hỏi đầu nối góc.

Máy quay CNC trục và trục cấp:FANUC servo motor trên máy quay CNC nơi hình học lắp đặt động cơ đòi hỏi một lối thoát dây cáp 90 °.

FANUC robot arm axis drives:Các động cơ servo cùng động trong các robot FANUC khi vị trí gắn động cơ hạn chế truy cập nối thẳng.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A660-2005-T505 và A660-2005-T506 là gì?

T505 có một đầu nối góc (90 °, khuỷu tay) ở đầu động cơ; T506 có một đầu nối thẳng.và bộ kết nối bên khuếch đại là giống hệtChọn T505 khi vị trí gắn động cơ không cho phép không gian trục phía sau ổ cắm bộ mã hóa xung; chọn T506 khi thích ra thẳng hoặc không gian cho phép.

Q2: Động cơ FANUC Beta BM là gì và tại sao nó sử dụng cáp T505?

Các động cơ FANUC Beta BM là các động cơ servo nhỏ gọn trong dòng Beta của FANUC thường được sử dụng cho các trục servo nhỏ hơn trên máy CNC chi phí thấp hơn, máy xay CNC,và như các động cơ trục phụ tại các trung tâm gia côngCác yếu tố hình dạng nhỏ gọn của Beta BM và các hạn chế lắp đặt của các cấu hình máy công cụ nhỏ hơn thường đòi hỏi các đầu nối góc T505.T505 được xác nhận trong các thông số kỹ thuật cáp servo Beta BM của FANUC.

Q3: Máy kết nối góc trên A660-2005-T505 là cố định 90 ° hoặc có thể điều chỉnh?

Máy kết nối T505 có góc cố định 90 ° ‡ hướng thoát của cáp tương đối với mặt kết nối của cáp kết nối được cố định bởi hình học lồng cáp kết nối và không thể điều chỉnh sau khi sản xuất.Trước khi lắp đặt T505, xác minh rằng hướng thoát cố định 90 ° thẳng hàng với đường dẫn cáp dự định, để tránh tạo ra một đường cong cáp sắc nét gần đầu nối gây căng thẳng cho cáp.

Q4: A660-2005-T505 có thể được sử dụng cho cùng một động cơ như T506 không?

Vâng T505 và T506 phục vụ cùng một loại động cơ (FANUC Alpha i và Beta series servo motors with pulse coder interfaces) với cùng một giao diện điện.Khả năng tương thích của động cơ được xác định bởi thông số kỹ thuật điện của cáp (série bộ mã hóa xung)Nếu động cơ và vị trí gắn kết tương thích với một trong hai định hướng kết nối, cả T505 và T506 đều là lựa chọn hợp lệ.
