Tổng quan

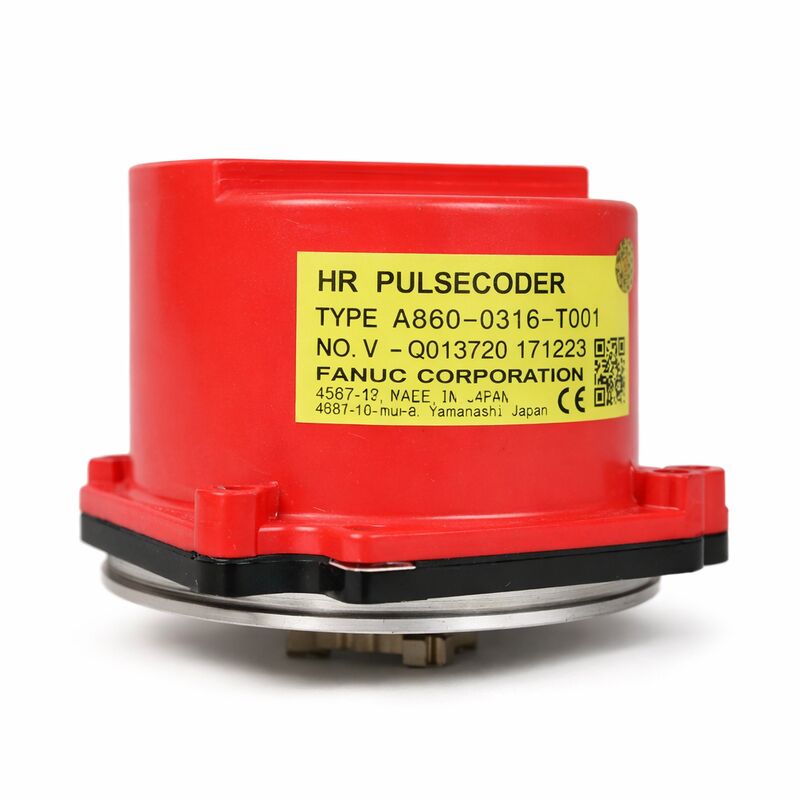

Bộ mã hóa xung tăng cường độ phân giải cao HR 10.000P của Fanuc, phiên bản đầu nối D-Sub, dành cho dòng động cơ servo AC dòng S.Nó có cùng thông số kỹ thuật tăng cường 10.000 xung/vòng quay với A860-0316-T101 (phiên bản nắp đỏ), khác biệt ở loại đầu nối: trong khi T101 sử dụng vỏ bọc bằng nhựa màu đỏ có đầu nối tích hợp hoặc kiểu Amphenol, thì T001 có giao diện D-Sub — cùng định dạng đầu nối đa chân hình thang được sử dụng trên một loạt các biến thể bộ mã hóa và động cơ servo AC dòng S của Fanuc.Chỉ định HR đánh dấu bộ mã hóa này là thành viên có độ phân giải cao hơn trong gia đình A860-0316, vượt xa các bộ mã hóa tăng cường 2.000P, 2.500P và 3.000P phục vụ cho phần lớn động cơ dòng S.

Thông số kỹ thuật 10.000P được áp dụng cho các động cơ dòng S mà yêu cầu chất lượng điều khiển vận tốc của ứng dụng đòi hỏi lấy mẫu vị trí chi tiết hơn so với bộ mã hóa 3.000P tiêu chuẩn có thể cung cấp — các trục chính xác tốc độ cao, trục chính gia công và các ứng dụng đòi hỏi khắt khe tương tự trong phạm vi động cơ dòng S.

Ở mức 10.000 xung mỗi vòng quay, A860-0316-T001 tạo ra 40.000 xung cạnh vuông khi được giải mã bởi mạch đếm cạnh 4x của bộ khuếch đại. Ở tốc độ 3.000 vòng/phút, điều này tương đương với 2 triệu lần cập nhật xung mỗi giây — mật độ dữ liệu ước tính vận tốc hỗ trợ điều chỉnh tốc độ mượt mà, ít nhiễu trên toàn bộ dải hoạt động của động cơ.

Để so sánh, bộ mã hóa 3.000P ở cùng tốc độ tạo ra 600.000 xung cạnh vuông mỗi giây — đủ cho nhiều ứng dụng nhưng với ước tính vận tốc thô hơn theo tỷ lệ trên mỗi chu kỳ lấy mẫu điều khiển.

Là một bộ mã hóa tăng cường, T001 yêu cầu quay về điểm tham chiếu sau mỗi lần bật máy.

Vị trí trục động cơ không được CNC biết khi bật nguồn; quy trình quay về điểm tham chiếu sẽ điều khiển trục đến công tắc tham chiếu phần cứng của nó, phát hiện xung Z của bộ mã hóa (một xung mỗi vòng quay) và thiết lập điểm gốc của trục trước khi cho phép bất kỳ chuyển động sản xuất nào.

Đối với các máy mà đây là bước khởi động tiêu chuẩn, T001 hoạt động đáng tin cậy như bất kỳ bộ mã hóa tuyệt đối nào cho sản xuất hàng ngày.

Thông số kỹ thuật chính

Thông số

Giá trị

Đầu nối D-Sub trên bộ mã hóa dòng S của Fanuc là lựa chọn thông số kỹ thuật phổ biến trong quá trình sản xuất dòng S, và các máy có lắp đặt T001 có một ổ cắm D-Sub ở đầu động cơ của cụm cáp bộ mã hóa.

Bộ mã hóa T101 (kiểu Amphenol/nắp đỏ) không thể cắm vào ổ cắm này mà không cần điều chỉnh cáp.

Khi tìm nguồn cung ứng T001 làm bộ phận thay thế, hãy kiểm tra cáp bộ mã hóa hiện có của động cơ ở đầu động cơ — nếu nó kết thúc bằng ổ cắm D-Sub, thì T001 là biến thể chính xác.

Nếu nó kết thúc bằng đầu nối Amphenol hoặc dây cứng, thì T101 hoặc một biến thể khác là cần thiết. Đặt hàng dựa trên mã bộ phận mà không kiểm tra đầu nối ở đầu động cơ của cáp đã lắp đặt là lỗi phổ biến khi tìm nguồn cung ứng, dẫn đến bộ mã hóa không vừa.

Tăng cường HR so với Tuyệt đối nối tiếp — Ngữ cảnh hệ thống

A860-0316-T001 (tăng cường) và bộ mã hóa tuyệt đối nối tiếp A/Tuyệt đối C từ cùng thời kỳ dòng S đại diện cho các triết lý phản hồi khác nhau được kết hợp với các loại bộ khuếch đại servo khác nhau.

Bộ mã hóa tăng cường HR được cấp nguồn vào bộ khuếch đại servo tương tự hoặc bộ khuếch đại servo kỹ thuật số ban đầu xử lý tín hiệu cạnh vuông A/B/Z trực tiếp. Bộ mã hóa tuyệt đối nối tiếp giao tiếp qua một giao thức nối tiếp độc quyền yêu cầu bộ khuếch đại servo kỹ thuật số có mạch giải mã bộ mã hóa nối tiếp.

Hai hệ thống này không thể thay thế cho nhau ở cấp độ bộ khuếch đại.

Một máy được chế tạo với bộ mã hóa tăng cường HR và loại bộ khuếch đại tương ứng không thể nâng cấp trực tiếp lên bộ mã hóa tuyệt đối nối tiếp mà không thay thế bộ khuếch đại.

Hiểu rõ sự phụ thuộc ở cấp độ hệ thống này là quan trọng khi đánh giá bất kỳ kịch bản thay thế hoặc nâng cấp bộ mã hóa nào.

Câu hỏi thường gặp

Q1: Độ phân giải 10.000P của T001 so với bộ mã hóa Tuyệt đối nối tiếp C (1.000.000P) trong cùng thời kỳ động cơ như thế nào?

Bộ mã hóa tuyệt đối nối tiếp C (gia đình A860-0346, A860-0356) ở mức 1M xung/vòng quay cung cấp độ phân giải thô gấp 100 lần so với bộ mã hóa tăng cường HR 10.000P.

Tuy nhiên, hai loại bộ mã hóa hoạt động với các kiến trúc bộ khuếch đại khác nhau — bộ mã hóa tăng cường HR với giải mã cạnh vuông trên bộ khuếch đại servo tương tự/kỹ thuật số ban đầu, bộ mã hóa Tuyệt đối nối tiếp với mạch giải mã nối tiếp chuyên dụng trên bộ khuếch đại servo kỹ thuật số.

Khoảng cách độ phân giải phản ánh sự khác biệt về thế hệ công nghệ.

Đối với các hệ thống bộ khuếch đại servo tương tự mà T001 được thiết kế, 10.000P là giới hạn độ phân giải thực tế và nó đủ cho các ứng dụng mà các hệ thống đó phục vụ.

Q2: Ảnh hưởng đến các tham số servo khi thay thế bộ mã hóa dòng S 3.000P bằng T001 10.000P là gì?

Các tham số servo của CNC bao gồm số xung bộ mã hóa (thường là tỷ lệ nhân lệnh — CMR — và các tham số DMR) liên quan đến số xung bộ mã hóa với đơn vị chuyển động được lệnh.

Thay đổi từ bộ mã hóa 3.000P sang bộ mã hóa 10.000P làm thay đổi tỷ lệ giữa vòng quay trục động cơ và số xung bộ mã hóa, vì vậy các tham số này phải được cập nhật để duy trì mối quan hệ chính xác giữa lệnh vị trí của CNC và chuyển động thực tế của động cơ.

Không cập nhật các tham số servo sau khi thay đổi độ phân giải sẽ dẫn đến tỷ lệ vị trí không chính xác — trục sẽ di chuyển sai khoảng cách cho một lệnh nhất định và vòng lặp servo có thể trở nên không ổn định.

Q3: A860-0316-T001 có thể thay thế trực tiếp cho A860-0316-T101 bằng cách điều chỉnh cáp không?

Có, về nguyên tắc. Cả T001 và T101 đều là bộ mã hóa tăng cường HR 10.000P với cùng thông số kỹ thuật điện.

Sự khác biệt duy nhất là loại đầu nối. Bộ chuyển đổi cáp chuyển đổi đầu ra D-Sub của T001 sang định dạng đầu nối Amphenol của T101 (hoặc ngược lại) cho phép bất kỳ biến thể nào phục vụ trong cài đặt của biến thể kia.

Phương pháp bộ chuyển đổi này hoạt động đáng tin cậy trong thực tế và là một giải pháp dịch vụ hợp pháp khi chỉ có một biến thể đầu nối có sẵn trên thị trường phụ tùng tại thời điểm xảy ra sự cố máy.

Q4: Các chế độ lỗi chính đối với A860-0316-T001 trong quá trình sử dụng lâu dài là gì?

Mòn ổ trục là chế độ lỗi phụ thuộc vào tuổi tác nhất — ổ trục bộ mã hóa hỗ trợ đĩa quang và khớp nối trục dần dần bị lỏng, gây ra nhiễu tín hiệu trong các đầu ra cạnh vuông A/B và cuối cùng gây ra đếm vị trí thất thường hoặc báo động bộ mã hóa.

Ô nhiễm đĩa quang do sương làm mát, sol khí dầu cắt hoặc các hạt phoi lọt qua phớt trục động cơ là con đường lỗi phổ biến thứ hai.

Ăn mòn chân đầu nối D-Sub, đặc biệt là trong môi trường máy ẩm ướt có thể xảy ra ngưng tụ, có thể gây ra mất tín hiệu ngắt quãng giống như lỗi ổ trục hoặc đĩa cho đến khi đầu nối được kiểm tra đúng cách.

Luôn bắt đầu chẩn đoán lỗi từ cáp và đầu nối trước khi kết luận thân bộ mã hóa đã bị lỗi.

Q5: Bản chất tăng cường của T001 có gây rủi ro nào cho chất lượng phôi nếu máy mất điện trong quá trình cắt không?

Có — mất điện đột ngột trong quá trình cắt đang hoạt động có nghĩa là vị trí trục không được biết khi bật nguồn tiếp theo.

CNC sẽ yêu cầu quay về điểm tham chiếu trước bất kỳ chuyển động sản xuất nào, và hoạt động gia công đang diễn ra tại thời điểm mất điện thường không hoàn chỉnh hoặc bị loại bỏ.

Đối với các máy có bộ mã hóa tuyệt đối, vị trí được khôi phục khi bật nguồn và người vận hành có thể đánh giá trạng thái của hoạt động bị gián đoạn trước khi quyết định tiếp tục hay loại bỏ phôi.

Đây là lập luận vận hành cơ bản cho phản hồi tuyệt đối so với phản hồi tăng cường trên máy công cụ sản xuất.

Liệu hành vi tăng cường của T001 có chấp nhận được hay không hoàn toàn phụ thuộc vào tần suất xảy ra sự cố mất điện đột ngột và chi phí vật liệu phôi đang được gia công.
