Có một bộ phận phần cứng nhỏ nhưng quan trọng được gắn ở phía sau động cơ servo dòng FANUC Alpha của bạn mà hầu hết các kỹ thuật viên máy không bao giờ nghĩ đến — cho đến khi nó bị hỏng. Bộ A860-0360-V501 là bộ phận quay và cảm biến bên trong của bộ αA64 (AA64) pulse coder, dòng bộ mã hóa nối tiếp tuyệt đối đã mang lại trí tuệ vị trí cho toàn bộ thế hệ động cơ servo FANUC Alpha.

Mã bộ phận này xuất hiện trên nhiều tham chiếu chéo trên thị trường. Toàn bộ bộ mã hóa được liệt kê rộng rãi là A860-0360-V511, Khi đặt hàng, hãy xác nhận với nhà cung cấp biến thể cụ thể nào tương thích với cấu hình hệ thống dự phòng của động cơ của bạn — các biến thể dựa trên pin và dựa trên tụ điện phục vụ chức năng lưu giữ vị trí tuyệt đối khác nhau và không phải lúc nào cũng có thể thay thế cho nhau mà không cần điều chỉnh tham số trên bộ khuếch đại servo., hoặc Q1: Bộ mã hóa A860-0356-X011 / A860-0360-T201 tương thích với những động cơ servo FANUC nào? — A860-0356-X011 xác định đĩa/bộ phận quay mã hóa bên trong được chứa trong bộ lắp ráp có nắp màu đỏ đó. Khi tìm nguồn cung ứng bộ mã hóa thay thế cho động cơ dòng Alpha, cả ký hiệu bộ phận quay và mã bộ phận lắp ráp hoàn chỉnh đều có thể xuất hiện trên danh sách nhà cung cấp, và cả hai đều đề cập đến cùng một đơn vị chức năng mà bạn cần để khôi phục trục.

Ý nghĩa thực sự của "AA64" — và tại sao độ phân giải lại quan trọng

Ký hiệu AA64 được phân tích như sau: A cho dòng Alpha, A cho loại Tuyệt đối, 64 cho 64.000 xung mỗi vòng quay. Con số độ phân giải đó — 64K lần đếm mỗi vòng quay — là thứ phân biệt thế hệ bộ mã hóa FANUC này với các đơn vị có độ phân giải thấp hơn trước đây và xác định độ chính xác vị trí có sẵn cho bộ điều khiển CNC.

Ở mức 64.000 lần đếm mỗi vòng quay, bộ khuếch đại servo nhận dữ liệu vị trí cực kỳ chi tiết với mỗi vòng quay trục. Trên một trục vít bi có bước ren 10mm, điều này tương đương với độ phân giải vị trí 0,15625 micromet mỗi lần đếm bộ mã hóa — tốt hơn nhiều so với độ chính xác cơ học của hầu hết các máy công cụ, đó chính là điểm mấu chốt. Bạn muốn hệ thống phản hồi là yếu tố chính xác nhất trong chuỗi, để nó không bao giờ trở thành yếu tố hạn chế hiệu suất định vị của máy.

Bản chất tuyệt đối của bộ mã hóa này cũng quan trọng không kém. Không giống như bộ mã hóa tăng dần chỉ đo chuyển động tương đối từ một điểm bắt đầu đã biết, bộ mã hóa tuyệt đối giữ nguyên giá trị vị trí của nó ngay cả khi máy đã tắt nguồn. Khi máy khởi động vào sáng hôm sau, CNC đã biết chính xác vị trí của mọi trục. Không cần chu trình điểm tham chiếu. Bộ khuếch đại servo đọc vị trí đã lưu ngay lập tức khi bật nguồn, và máy sẵn sàng hoạt động.

Tổng quan kỹ thuật

Vị trí của bộ mã hóa này và cách nó kết nối

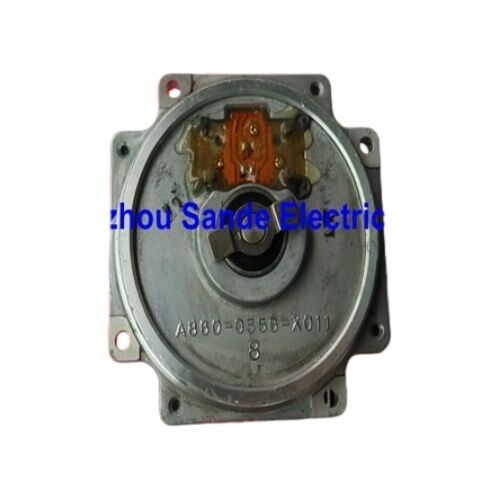

Bộ mã hóa xung αA64 được lắp bên trong nắp cuối bằng nhựa đỏ đặc trưng ở phía sau động cơ servo dòng FANUC Alpha. Bộ mã hóa kết nối với trục động cơ thông qua một khớp nối chính xác truyền chuyển động quay mà không bị trễ hoặc trượt. Bộ lắp ráp nắp đỏ — vỏ bộ mã hóa, khớp nối và PCB cùng nhau — là một đơn vị tự chứa được gắn vào phần chuông phía sau của động cơ.

Đầu nối 14 chân mang cả nguồn cấp cho bộ mã hóa và đầu ra dữ liệu nối tiếp trở lại bộ khuếch đại servo. Trong kiến trúc bộ mã hóa xung nối tiếp của FANUC, dữ liệu vị trí được truyền dưới dạng luồng nối tiếp kỹ thuật số thay vì xung tăng dần thô. Điều này làm cho tín hiệu chống nhiễu tốt hơn trên đường cáp từ động cơ đến bộ khuếch đại và nó mang nhiều dữ liệu hơn — vị trí tuyệt đối, tốc độ và trạng thái — ở định dạng mà DSP của bộ khuếch đại có thể làm việc trực tiếp.

Một điểm thực tế quan trọng: cáp bộ mã hóa không phải là một phần của bộ lắp ráp A860-0356-X011 / A860-0360 và phải được mua riêng nếu nó bị hỏng. Lỗi cáp trên đường 14 chân gây ra báo động servo có triệu chứng giống hệt như lỗi phần cứng bộ mã hóa, vì vậy cáp luôn là thứ đầu tiên cần kiểm tra trước khi kết luận bộ mã hóa bị lỗi.

Nhận dạng động cơ Alpha: Nhận biết sự phù hợp

Động cơ servo dòng FANUC Alpha sử dụng bộ mã hóa này thường mang hậu tố chữ và số Q3: Máy hiển thị báo động bộ mã hóa xung trên trục này. Làm thế nào để xác nhận bộ mã hóa thực sự bị lỗi trước khi đặt hàng thay thế? trong mã đặt hàng động cơ — ví dụ, A06B-0127-B075, A06B-0163-B075 và các ký hiệu tương tự. Số "75" trong mã động cơ là quy ước của FANUC để chỉ động cơ Alpha được trang bị bộ mã hóa xung tuyệt đối αA64.

Nếu bạn không chắc chắn liệu động cơ của mình có sử dụng bộ mã hóa này hay không, dấu hiệu vật lý là nắp nhựa đỏ ở đầu không dẫn động của động cơ. Động cơ dòng Alpha có nắp này sử dụng bộ mã hóa dòng A860-0360. Nắp màu xanh lam hoặc xám cho biết các thế hệ bộ mã hóa khác nhau với các thông số kỹ thuật bên trong khác nhau và các loại đầu nối khác nhau — chúng không thể thay thế cho nhau.

Các mẫu lỗi điển hình và nguyên nhân của chúng

Bộ mã hóa αA64 là một thiết bị quang học — một đèn LED chiếu sáng một đĩa thủy tinh được khắc chính xác, và các bộ tách sóng quang đọc mẫu. Một số cơ chế lỗi có liên quan đến kế hoạch bảo trì:

Ô nhiễm chất làm mát. Đây là nguyên nhân phổ biến nhất gây lỗi sớm trên máy công cụ. Chất làm mát lọt qua các phớt trục động cơ hoặc qua một tuyến cáp bị hỏng đến bộ phận quang học của bộ mã hóa. Ngay cả một lớp màng mỏng trên đĩa thủy tinh cũng làm gián đoạn đường truyền quang học. Không giống như các lỗi điện khác xảy ra đột ngột, lỗi liên quan đến ô nhiễm thường tiến triển dần dần — báo động servo không liên tục có thể xóa và quay trở lại, trục bị rung ở tốc độ thấp, hoặc lỗi định vị tích lũy chậm trước khi kích hoạt lỗi nghiêm trọng.Mất vị trí tuyệt đối được hỗ trợ bởi pin. Vị trí tuyệt đối trong các bộ mã hóa này được duy trì bởi pin dự phòng khi máy tắt nguồn. Khi điện áp pin giảm xuống dưới ngưỡng, bộ mã hóa không thể giữ lại dữ liệu vị trí qua chu kỳ nguồn. Triệu chứng là "báo động pin bộ mã hóa" khi bật nguồn, sau đó yêu cầu thực hiện trả về điểm tham chiếu. Đây là một hạng mục bảo trì, không phải lỗi phần cứng — nhưng nếu bỏ qua và pin hết hoàn toàn, bộ mã hóa có thể mất dữ liệu hiệu chuẩn bên trong và cần thay thế ngay cả khi bộ phận quang học hoạt động hoàn hảo.

Hư hỏng do va đập vật lý. Đĩa thủy tinh chính xác bên trong bộ mã hóa không được thiết kế để hấp thụ va đập. Làm rơi động cơ, hoặc một sự kiện va chạm truyền sốc qua trục động cơ, có thể làm nứt đĩa. Kết quả là một báo động bộ mã hóa ngay lập tức, không thể phục hồi.Các bộ phận quang học bị lão hóa. Qua nhiều năm hoạt động liên tục, nguồn LED dần mờ đi. Khi đầu ra của nó giảm xuống dưới ngưỡng tối thiểu yêu cầu của các bộ tách sóng quang, chất lượng tín hiệu sẽ suy giảm. Đây là cơ chế hao mòn dài hạn chứ không phải lỗi đột ngột, nhưng đó là lý do tại sao đôi khi việc thay thế bộ mã hóa được thực hiện chủ động trên các máy có số giờ hoạt động rất cao.

Bộ mã hóa quay liên tục — Ý nghĩa của ký hiệu đóMô tả "quay liên tục" trong danh sách sản phẩm này phản ánh sự khác biệt về khả năng cụ thể trong dòng αA64. Một số bộ mã hóa xung trong dòng FANUC được thiết kế cho các trục servo tiêu chuẩn nơi động cơ quay trong các cung giới hạn — tối đa vài vòng quay theo bất kỳ hướng nào. Bộ mã hóa xung quay liên tục được thiết kế cho các ứng dụng nơi động cơ có thể quay vô thời hạn theo một hướng: bàn quay, thiết bị quấn, trục C của trung tâm tiện, hoặc các cơ cấu chia độ tích lũy vòng quay không giới hạn.

Trên thực tế, kiến trúc đếm đa vòng quay bên trong xử lý phạm vi vị trí mở rộng. Bộ mã hóa không chỉ biết vị trí trong một vòng quay của trục là bao nhiêu — nó còn theo dõi bao nhiêu vòng quay đầy đủ đã được hoàn thành, trên toàn bộ phạm vi hoạt động dự kiến của máy. Khả năng vị trí tuyệt đối mở rộng này là những gì ký hiệu "quay liên tục" đánh dấu: bộ mã hóa này sẽ không mất tham chiếu vị trí sau một số vòng quay nhất định, làm cho nó phù hợp với các ứng dụng quay tốc độ cao mà bộ mã hóa tuyệt đối một vòng quay tiêu chuẩn không thể phục vụ một cách đáng tin cậy.Tóm tắt tham chiếu chéo

Người mua tìm kiếm bộ mã hóa này sẽ gặp nhiều mã bộ phận khác nhau tùy thuộc vào sổ tay, danh mục phụ tùng hoặc danh sách nhà cung cấp mà họ tham khảo. Tất cả các mã sau đây đều liên quan đến cùng một dòng bộ lắp ráp bộ mã hóa αA64:

A860-0356-X011

— ký hiệu bộ phận quay/bên trong

A860-0360-T201

— bộ lắp ráp hoàn chỉnh tiêu chuẩn

• A860-0360-V501 — biến thể có bộ siêu tụ điện dự phòng (thay thế pin trong một số cấu hình)
• A860-0360-V511 — biến thể có bộ siêu tụ điện, bản sửa đổi sau này
• Khi đặt hàng, hãy xác nhận với nhà cung cấp biến thể cụ thể nào tương thích với cấu hình hệ thống dự phòng của động cơ của bạn — các biến thể dựa trên pin và dựa trên tụ điện phục vụ chức năng lưu giữ vị trí tuyệt đối khác nhau và không phải lúc nào cũng có thể thay thế cho nhau mà không cần điều chỉnh tham số trên bộ khuếch đại servo.Câu hỏi thường gặp
• Q1: Bộ mã hóa A860-0356-X011 / A860-0360-T201 tương thích với những động cơ servo FANUC nào?Bộ mã hóa này được thiết kế cho động cơ servo AC dòng FANUC Alpha — đặc biệt là những động cơ có mã đặt hàng kết thúc bằng hậu tố

B75

, chẳng hạn như A06B-0127-B075 hoặc A06B-0163-B075 và các ký hiệu tương tự trên phạm vi động cơ Alpha. Dấu hiệu vật lý là nắp cuối bằng nhựa đỏ ở đầu không dẫn động của động cơ. Động cơ từ dòng Beta, động cơ DC dòng S cũ hơn hoặc động cơ dòng αi mới hơn của FANUC sử dụng các loại bộ mã hóa khác với các đầu nối và định dạng tín hiệu khác, và dòng A860-0360 không tương thích với các nền tảng đó. Luôn xác minh bảng tên động cơ hoặc mã đặt hàng trước khi mua bộ mã hóa thay thế.

Q2: Sự khác biệt giữa A860-0360-T201, A860-0360-V501 và A860-0360-V511 là gì — chúng có thể được sử dụng thay thế cho nhau không?

Cả ba đều là bộ mã hóa xung tuyệt đối αA64 với 64.000 xung mỗi vòng quay và đầu ra nối tiếp 14 chân. Sự khác biệt về chức năng nằm ở cách vị trí tuyệt đối được lưu giữ khi máy tắt nguồn. Biến thể T201 dựa vào pin ngoài trong tủ CNC để duy trì bộ nhớ vị trí bộ mã hóa. Các biến thể V501 và V511 tích hợp một bộ siêu tụ điện bên trong lưu trữ đủ điện tích để lưu giữ dữ liệu vị trí trong một khoảng thời gian xác định mà không cần pin tủ. Trong hầu hết các tình huống bảo trì thực tế, các biến thể này có thể thay thế cho nhau, nhưng các tham số bộ khuếch đại servo và cài đặt báo động pin có thể cần được kiểm tra sau khi thay thế. Xác nhận với tài liệu bộ khuếch đại servo của bạn trước khi lắp một biến thể khác với bản gốc.Q3: Máy hiển thị báo động bộ mã hóa xung trên trục này. Làm thế nào để xác nhận bộ mã hóa thực sự bị lỗi trước khi đặt hàng thay thế?Bắt đầu với cáp và đầu nối bộ mã hóa, không phải bộ mã hóa. Ngắt kết nối cáp ở đầu bộ khuếch đại servo và kiểm tra các chân đầu nối 14 chân xem có bị ăn mòn, tiếp điểm bị cong hoặc cặn chất làm mát không. Chạy kiểm tra thông mạch dọc theo mỗi dây dẫn. Các mạch hở không liên tục — đặc biệt là ở các dây dẫn được che chắn — là nguyên nhân phổ biến gây ra báo động bộ mã hóa xung và dễ bị bỏ sót nếu không kiểm tra cẩn thận. Cũng kiểm tra điện áp dự phòng pin nếu báo động liên quan đến pin. Nếu cáp và pin đều kiểm tra tốt, và việc thay thế bằng cáp đã biết là tốt không xóa báo động, thì bộ phận quang học hoặc PCB của bộ mã hóa rất có thể đã bị lỗi. Trên các máy có bộ điều khiển dòng FANUC 0i, 16i hoặc 30i, số báo động cụ thể hiển thị sẽ giúp thu hẹp xem lỗi là lỗi quang học, lỗi truyền thông hay lỗi dữ liệu vị trí — mỗi lỗi đều chỉ ra một chế độ lỗi khác nhau trong bộ mã hóa.

Q4: Bộ mã hóa này có thể sửa chữa được không, hay cần phải thay thế ngay lập tức?

Việc sửa chữa ở cấp độ linh kiện của bộ mã hóa xung αA64 về mặt kỹ thuật là có thể nhưng bị giới hạn ở các chế độ lỗi cụ thể. Các bộ phận quang học bị ô nhiễm đôi khi có thể được làm sạch bởi các chuyên gia có cơ sở phù hợp, và việc sửa chữa ở cấp độ PCB là khả thi đối với một số lỗi linh kiện. Tuy nhiên, nếu đĩa bộ mã hóa thủy tinh bị nứt hoặc vỡ, hoặc nếu nguồn LED bị lỗi, việc thay thế là lựa chọn thực tế duy nhất — độ chính xác của các bộ phận quang học bên trong không thể duy trì tại hiện trường. Chi phí và thời gian liên quan đến việc sửa chữa bộ mã hóa chuyên nghiệp thường làm cho một đơn vị thay thế đã được kiểm tra trở thành lựa chọn thực tế hơn, đặc biệt khi tính đến chi phí ngừng hoạt động sản xuất. Nếu cố gắng sửa chữa, bộ mã hóa phải được kiểm tra động ở tốc độ hoạt động sau bất kỳ công việc nào — kiểm tra tĩnh trên bàn chỉ không tiết lộ tất cả các chế độ lỗi trong bộ mã hóa tuyệt đối quang học.

Q5: Tại sao dòng FANUC Alpha lại sử dụng nắp màu đỏ trên bộ mã hóa — và màu sắc có ý nghĩa gì không?

Nắp cuối màu đỏ trên động cơ servo dòng FANUC Alpha là một dấu hiệu nhận dạng trực quan có chủ đích cho thế hệ bộ mã hóa được lắp đặt trong động cơ đó. Nó phục vụ một mục đích thực tế trong quá trình bảo trì: một kỹ thuật viên kiểm tra một dãy động cơ có thể ngay lập tức nhìn thấy từ xa trong tủ điều khiển động cơ nào mang bộ mã hóa αA64 (nắp đỏ) so với các thế hệ khác. FANUC đã sử dụng các màu nắp khác nhau trên các dòng động cơ của họ để ngăn chặn việc thay thế bộ mã hóa không chính xác — nắp màu xám hoặc xanh lam trên động cơ FANUC cho biết một dòng bộ mã hóa khác với các thông số kỹ thuật điện khác, các chân cắm đầu nối khác và các định dạng tín hiệu khác. Việc thay thế bộ mã hóa từ động cơ có nắp màu khác sang vị trí động cơ có nắp màu đỏ với niềm tin rằng chúng có thể thay thế cho nhau là một cạm bẫy chẩn đoán làm lãng phí thời gian và có thể gây ra lỗi bộ khuếch đại. Khớp màu là điều kiện cần nhưng không đủ cho khả năng tương thích của bộ mã hóa — luôn xác minh mã đặt hàng động cơ và cấu hình bộ khuếch đại.

Bộ phận quay bộ mã hóa A860-0356-X011 là một phần của bộ lắp ráp bộ mã hóa xung tuyệt đối αA64 A860-0360. Luôn xác nhận khả năng tương thích của động cơ bằng mã đặt hàng trên bảng tên động cơ trước khi đặt hàng. Việc thay thế bộ mã hóa trên các trục servo FANUC yêu cầu các quy trình trả về điểm tham chiếu theo tài liệu bảo trì động cơ servo và bộ khuếch đại FANUC hiện hành.
