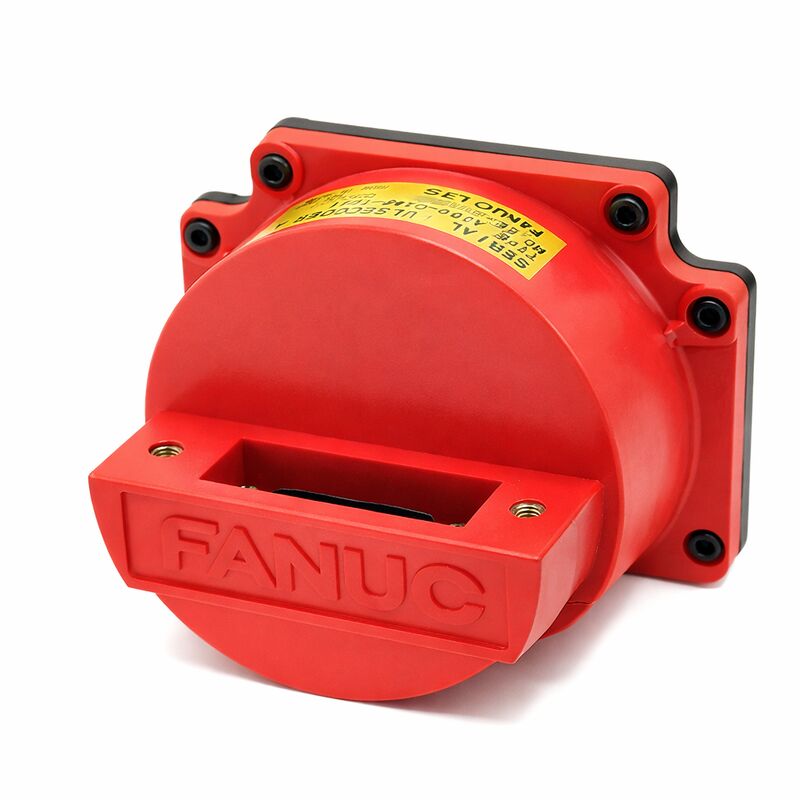

Bộ mã hóa xung FANUC A860 T002 được chứng nhận CE

Fanuc A860-0370-T002 | Bộ mã hóa xung Alpha αA1000 — 1.000.000P, Bộ mã hóa động cơ servo AC CNC, Ngừng sản xuất bởi nhà sản xuất

Tổng quan

Biến thể T002 của bộ mã hóa tuyệt đối αA1000 của Fanuc dành cho động cơ servo AC dòng alpha khung lớn.Giống như tất cả các bộ mã hóa thuộc họ A860-0370, nó cung cấp phản hồi vị trí tuyệt đối nối tiếp 1.000.000 ppr — thông số kỹ thuật có độ phân giải cao phù hợp với đặc tính mô-men xoắn và tốc độ hoạt động của động cơ trong lớp α12 đến α40.Fanuc đã ngừng sản xuất A860-0370-T002, nghĩa là nó không còn khả dụng thông qua các kênh phân phối tiêu chuẩn của Fanuc dưới dạng sản phẩm mới.

Tất cả nguồn cung cấp thay thế đều đến từ thị trường thứ cấp: các chương trình trao đổi động cơ, hàng tồn kho được kiểm soát từ việc ngừng hoạt động máy và hàng tồn kho dịch vụ được quản lý.

Hậu tố T002 phân biệt cấu hình đầu nối hoặc khả năng lắp đặt cơ khí của biến thể này với T001 trong cùng họ A860-0370.

Cả hai biến thể đều phục vụ cùng một dải động cơ alpha lớn, mang cùng độ phân giải αA1000 1M ppr và tương thích với cùng các bộ điều khiển CNC và bộ khuếch đại.

Sự khác biệt vật lý nằm ở cách bộ mã hóa kết nối với cáp phản hồi phía động cơ — loại đầu nối cụ thể khớp với cụm cáp hiện có trong máy sẽ xác định biến thể hậu tố T nào là bộ thay thế phù hợp.

Hiểu rõ tình trạng ngừng sản xuất của bộ phận này có ý nghĩa thực tế vượt ra ngoài việc tìm nguồn cung ứng.

Khi tài liệu của máy liệt kê A860-0370-T002 và biến thể chính xác đó không có sẵn, câu hỏi dịch vụ đặt ra là: liệu T001 (hoặc một biến thể hậu tố T khác có đặc tính phản hồi tương đương) có thể được sử dụng với bộ chuyển đổi cáp phù hợp hay không, và lịch trình sản xuất của máy có chấp nhận công việc bổ sung mà việc chuyển đổi đó yêu cầu không?

Đối với nhiều cơ sở, một T001 hoạt động với bộ chuyển đổi cáp sẽ được ưu tiên hơn là kéo dài thời gian ngừng máy trong khi chờ hàng T002 cụ thể.

Thông số kỹ thuật chính

Tham số

Giá trị

Đối với một cơ sở có nhiều máy chạy động cơ Fanuc alpha sử dụng A860-0370-T002, cách tiếp cận hiệu quả nhất là tiến hành kiểm toán: có bao nhiêu động cơ có bộ mã hóa này, tuổi đời ước tính và giờ hoạt động của mỗi động cơ là bao nhiêu, và hậu quả của việc động cơ đó bị lỗi vào ngày mai là gì?

Câu trả lời cho những câu hỏi này sẽ xác định lượng hàng tồn kho bộ mã hóa dự phòng phù hợp để lưu trữ.

Các chương trình trao đổi dịch vụ cung cấp một giải pháp thay thế cho việc mua hàng tồn kho dự phòng. Theo một chương trình trao đổi điển hình, một A860-0370-T002 bị lỗi sẽ được gửi đến nhà cung cấp dịch vụ chuyên biệt để đổi lấy một đơn vị tương đương đã được kiểm tra và bảo hành từ kho hàng được quản lý của họ.

Cách tiếp cận này giữ cho vốn bị ràng buộc trong hàng tồn kho dự phòng ở mức tối thiểu trong khi vẫn duy trì khả năng phản ứng nhanh với các sự kiện ngừng máy — với điều kiện nhà cung cấp trao đổi duy trì đủ hàng tồn kho của biến thể được yêu cầu.

Độ phân giải αA1000 trong bối cảnh động cơ Alpha lớn

Độ phân giải 1M ppr của αA1000 xứng đáng được xem xét thêm so với các thông số kỹ thuật bộ mã hóa khiêm tốn hơn.

Ở tốc độ định mức 2000 vòng/phút của động cơ α22/2000, αA1000 tạo ra 33,3 triệu cập nhật vị trí tuyệt đối mỗi giây.

Về mặt điều khiển servo thực tế, điều này có nghĩa là ước tính vận tốc được tính toán bởi bộ khuếch đại servo từ các mẫu vị trí liên tiếp được lấy từ luồng dữ liệu rất dày đặc — các khoảng thời gian lấy mẫu vị trí rất ngắn ở tốc độ định mức khiến nhiễu ước tính vận tốc ở mức tối thiểu, góp phần vào việc điều chỉnh vận tốc mượt mà khiến các động cơ này phù hợp với các ứng dụng gia công chính xác.

Để so sánh, một bộ mã hóa 64K (αA64) trên cùng động cơ ở tốc độ 2000 vòng/phút sẽ tạo ra 2,13 triệu cập nhật mỗi giây — vẫn nhanh, nhưng với ước tính vận tốc thô hơn theo tỷ lệ trên mỗi chu kỳ điều khiển.

Việc lựa chọn 1M ppr cho động cơ alpha lớn phản ánh đánh giá kỹ thuật servo của Fanuc rằng độ phân giải αA64 có sẵn cho động cơ nhỏ hơn là không đủ để điều khiển vận tốc tối ưu cho các động cơ alpha lớn có quán tính cao, mô-men xoắn cao ở điều kiện hoạt động định mức của chúng.

Câu hỏi thường gặp

Q1: Vì A860-0370-T002 đã ngừng sản xuất, các lựa chọn thực tế cho người vận hành máy là gì?

Có ba lựa chọn chính.

Thứ nhất, tìm nguồn cung ứng các đơn vị T002 còn sót lại từ các chuyên gia thị trường thứ cấp — tính sẵn có thay đổi và các đơn vị trao đổi đã được kiểm tra có bảo hành sẽ được ưu tiên hơn hàng tồn kho chưa được kiểm tra.

Thứ hai, sử dụng T001 hoặc biến thể A860-0370 hậu tố T khác với bộ chuyển đổi cáp phù hợp ở đầu nối động cơ, nếu biến thể đó có thể được lắp đặt cáp của động cơ.

Thứ ba, liên hệ với đại diện dịch vụ được ủy quyền của Fanuc để xác định xem Fanuc có đưa ra bộ phận thay thế chính thức hoặc mã bộ phận tham chiếu chéo cho T002 hay không.

Lựa chọn thứ ba luôn đáng để kiểm tra trước khi cam kết tìm nguồn cung ứng từ thị trường thứ cấp, vì Fanuc đôi khi duy trì các đường dẫn tham chiếu chéo thầm lặng cho các biến thể bộ mã hóa đã ngừng sản xuất.

Q2: "Ngừng sản xuất bởi nhà sản xuất" ảnh hưởng như thế nào đến bảo hành đối với T002 đã được tân trang?

Bảo hành của nhà sản xuất không áp dụng cho các sản phẩm đã ngừng sản xuất được tìm nguồn cung ứng từ thị trường thứ cấp — điều đó là hiển nhiên trong tình trạng ngừng sản xuất.

Phạm vi bảo hành đối với T002 đã được tân trang hoặc còn sót lại đến từ nhà cung cấp dịch vụ cung cấp đơn vị đó, không phải từ Fanuc.

Các nhà cung cấp bộ mã hóa thị trường thứ cấp uy tín thường cung cấp bảo hành từ 3 đến 12 tháng cho các đơn vị đã được tân trang, được hỗ trợ bởi việc kiểm tra trên hệ thống kiểm tra vòng kín.

Khi đánh giá nhà cung cấp, hãy hỏi cụ thể về quy trình kiểm tra: bộ mã hóa có được lắp trên động cơ alpha tương thích và chạy ở tốc độ định mức trên hệ thống kiểm tra được điều khiển bởi Fanuc không? Mức độ xác minh chức năng đó có ý nghĩa hơn nhiều so với việc chỉ kiểm tra điện trên bàn.

Q3: Sự khác biệt giữa T001 và T002 trong họ A860-0370 là gì?

Cả T001 và T002 đều là bộ mã hóa tuyệt đối αA1000 1M ppr cho cùng một dải động cơ alpha lớn, tương thích với cùng thế hệ CNC và bộ khuếch đại.

Sự khác biệt hậu tố T cho thấy sự thay đổi về loại đầu nối, cấu hình cáp hoặc chi tiết lắp đặt cơ khí nhỏ tại giao diện bộ mã hóa-động cơ.

Hiệu suất bộ mã hóa chức năng — độ phân giải, giao thức, khả năng vị trí tuyệt đối — là giống hệt nhau.

Một nhà cung cấp dịch vụ quen thuộc với các biến thể bộ mã hóa Fanuc alpha có thể xác nhận những khác biệt vật lý nào áp dụng và tư vấn liệu bộ chuyển đổi cáp có cho phép hàng T001 đóng vai trò thay thế T002 trong một cài đặt cụ thể hay không.

Q4: Làm thế nào để xác minh tham chiếu vị trí tuyệt đối sau khi lắp đặt T002 thay thế?

Sau khi lắp đặt bộ mã hóa thay thế, hãy bật nguồn máy và thực hiện trả về tham chiếu trên trục bị ảnh hưởng. Di chuyển trục đến công tắc tham chiếu của nó và thực hiện lệnh trả về tham chiếu từ bảng điều khiển vận hành CNC.

CNC sẽ điều khiển trục đến công tắc tham chiếu, sau đó di chuyển chậm để tìm dấu tham chiếu của bộ mã hóa, và cuối cùng đặt vị trí trục thành tọa độ không của máy.

Xác minh màn hình hiển thị vị trí cho thấy tọa độ không mong đợi trước khi di chuyển bất kỳ trục nào khác hoặc chạy chương trình.

Kiểm tra xem trục có di chuyển chính xác theo cả hai hướng mà không có cảnh báo giới hạn bất ngờ hay không. Chạy một chu trình định vị đơn giản (ví dụ: di chuyển đến một điểm bù đã biết và quay trở lại không) để xác nhận khả năng lặp lại vị trí trước khi đưa máy trở lại sản xuất.

Q5: Có nguy cơ nhận được A860-0370-T002 hàng giả từ các nhà cung cấp giá rẻ hay không, và làm thế nào để nhận biết điều này?

Các bộ phận bộ mã hóa Fanuc giả có tồn tại trên thị trường, đặc biệt đối với các họ bộ mã hóa phổ biến.

Các dấu hiệu chính của một đơn vị chính hãng bao gồm: nhãn thân bộ mã hóa phải hiển thị rõ ràng mã bộ phận Fanuc đầy đủ với phông chữ và chất lượng in nhất quán; trọng lượng và lớp hoàn thiện vỏ phải khớp với các đơn vị Fanuc gốc (thân nhựa nhẹ với lớp sơn chất lượng cao là dấu hiệu cảnh báo đối với bộ mã hóa có thân kim loại chính xác); và đầu ra giao tiếp nối tiếp khi bộ mã hóa được kết nối với bộ khuếch đại Fanuc phải được nhận dạng là bộ mã hóa αA1000 hợp lệ — các đơn vị giả thường không tạo ra bắt tay nối tiếp hợp lệ, gây ra lỗi giao tiếp bộ mã hóa ngay lập tức.

Tìm nguồn cung ứng từ các chuyên gia tự động hóa công nghiệp có uy tín với hồ sơ theo dõi có thể xác minh trong việc cung cấp bộ phận Fanuc là sự bảo vệ tốt nhất chống lại rủi ro hàng giả.
