Bộ mã hóa xung tuyệt đối FANUC A860-0347-T001 — Bộ mã hóa động cơ servo thay thế

A860-0347-T001 là gì?

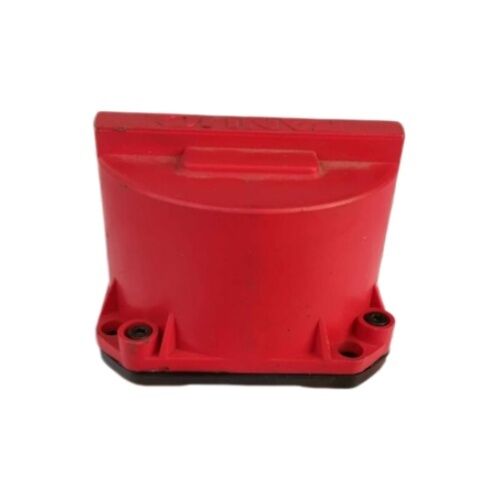

FANUC A860-0347-T001 là bộ mã hóa xung tuyệt đối loại A nối tiếp, được thiết kế để thay thế trực tiếp cho động cơ servo FANUC. Được gắn ở phía sau thân động cơ, thiết bị này liên tục cung cấp dữ liệu vị trí và tốc độ thời gian thực trở lại hệ thống điều khiển CNC — làm cho nó trở thành một trong những thành phần phản hồi quan trọng nhất trong bất kỳ máy công cụ nào chạy bằng FANUC.

Nếu máy của bạn gặp sự cố cảnh báo liên quan đến bộ mã hóa, bị trôi trục hoặc đơn giản là không thể định vị lại đúng cách, thì bộ mã hóa xung bị lỗi thường là nguyên nhân gốc rễ. A860-0347-T001 là giải pháp được nhà sản xuất chỉ định để đưa trục đó trở lại hoạt động.

Khả năng tương thích — Nó phù hợp với những động cơ nào?

Bộ mã hóa xung này được chế tạo đặc biệt cho hai mẫu động cơ servo FANUC cụ thể:

• Động cơ servo FANUC Model 4-0SD-SUB
• Nó kết nối qua một đầu nối giao diện D-SUB

và gắn trực tiếp vào mặt sau của vỏ động cơ. Trước khi đặt hàng, hãy xác nhận nhãn động cơ của bạn khớp với một trong các chỉ định trên. Sử dụng bộ mã hóa không tương thích — ngay cả bộ mã hóa vừa vặn về mặt vật lý — sẽ dẫn đến lỗi giao tiếp tại bộ khuếch đại.Tại sao bộ mã hóa lại quan trọng hơn bạn nghĩTrong hệ thống CNC vòng kín, động cơ servo không "biết" nó đang ở đâu. Nó hoàn toàn dựa vào bộ mã hóa xung để báo cáo vị trí quay trở lại bộ khuếch đại servo và bộ điều khiển CNC. Khoảnh khắc vòng phản hồi đó bị hỏng — do đĩa bộ mã hóa bị nứt, hơi ẩm xâm nhập, cáp bị hỏng hoặc hao mòn thông thường — trục trở nên khó đoán.

A860-0347-T001 là bộ mã hóa

loại tuyệt đối

, có nghĩa là nó giữ lại bộ nhớ vị trí ngay cả sau khi máy bị tắt nguồn (được hỗ trợ bởi pin dự phòng ở phía CNC). Đây là một lợi thế quan trọng so với bộ mã hóa tăng dần: khi bạn khởi động lại máy, không cần phải định vị lại trục. Dữ liệu vị trí được bảo tồn và tin cậy ngay lập tức khi bật nguồn.Tổng quan kỹ thuậtThuộc tính

Chi tiết

"Lỗi quá mức" hoặc cảnh báo servo trục

trên bảng điều khiển CNC

• Trục di chuyển thất thường hoặc không phản hồi lệnhMáy không hoàn thành chu trình định vị
• Lỗi vị trí không liên tục, biến mất rồi quay trở lại
• Hư hỏng vật lý thân bộ mã hóa hoặc đầu nối (nhiễm bẩn chất làm mát, va đập)
• Nếu máy của bạn chạy điều khiển FANUC dòng 0, dòng 15 hoặc dòng 16/18 đời đầu kết hợp với động cơ Model 3-0S hoặc 4-0S, thì A860-0347-T001 là bộ thay thế phù hợp để xem xét.
• Lưu ý lắp đặt

Việc thay thế bộ mã hóa xung đòi hỏi sự cẩn thận. Đĩa quang bên trong được mài chính xác và nhạy cảm với va đập. Một vài điểm thực tế:

Tắt nguồn và khóa máy hoàn toàn

trước khi tháo bộ mã hóa.

1. Ghi lại đường đi của cáp và hướng đầu nối trước khi ngắt kết nối bất kỳ thứ gì.Sau khi lắp đặt, CNC có thể yêu cầu
2. trả về vị trí tham chiếu
3. hoặc đặt lại vị trí được sao lưu bằng pin tùy thuộc vào loại điều khiển.Kiểm tra cáp bộ mã hóa và các chân đầu nối khi có thể tiếp cận động cơ — hao mòn cáp là một vấn đề thứ cấp thường gặp.Nếu không chắc chắn, hãy tham khảo hướng dẫn bảo trì động cơ servo FANUC liên quan (dòng B-65165E hoặc tương đương cho mẫu động cơ của bạn).
4. Câu hỏi thường gặp

Q1: A860-0347-T001 có phải là bộ phận OEM FANUC hay bộ phận thay thế hậu mãi không?

A860-0347-T001 là mã sản phẩm gốc của FANUC. Khi tìm nguồn cung ứng bộ mã hóa này, hãy xác minh xem nhà cung cấp có cung cấp đơn vị OEM mới, đơn vị đã được tân trang lại được chứng nhận hay bộ phận thay thế tương thích của bên thứ ba hay không. Đối với các máy quan trọng về sản xuất, thường khuyến nghị sử dụng hàng OEM mới hoặc hàng đã tân trang được kiểm tra chuyên nghiệp. Các lựa chọn thay thế hậu mãi tồn tại nhưng có thể có rủi ro về khả năng tương thích với các phiên bản phần mềm điều khiển cụ thể.

Q2: Những bộ điều khiển CNC FANUC nào hoạt động với bộ mã hóa này?

Bộ mã hóa xung này liên quan đến các mẫu động cơ servo FANUC đời cũ (3-0S và 4-0S), thường được kết hợp với các bộ điều khiển CNC FANUC dòng 0, dòng 3 và dòng 15, cũng như một số cấu hình 16i/18i đời đầu. Nếu bạn đang sử dụng động cơ dòng αi hoặc βi mới hơn, bạn sẽ cần một mẫu bộ mã hóa khác — dòng A860-0xxx-T bao gồm nhiều thế hệ và chúng không thể thay thế cho nhau.

Q3: Tôi có thể sửa bộ mã hóa hiện có của mình thay vì thay thế nó không?

Trong một số trường hợp, các xưởng sửa chữa chuyên nghiệp có thể phục hồi bộ mã hóa xung bị lỗi — làm sạch quang học bị nhiễm bẩn, thay thế đầu nối hoặc giải quyết các sự cố liên quan đến pin. Tuy nhiên, nếu đĩa bộ mã hóa bên trong bị hỏng vật lý hoặc cảm biến quang học bị lỗi, việc sửa chữa thường không hiệu quả về chi phí hoặc không đáng tin cậy so với việc lắp đặt bộ phận thay thế đã được kiểm tra. Với việc bộ mã hóa bị lỗi có thể gây ra va chạm trục, hầu hết các môi trường sản xuất đều chọn bộ phận thay thế đã được xác nhận hoạt động thay vì bộ phận đã sửa chữa.

Q4: Máy của tôi hiển thị "cảnh báo bộ mã hóa xung" — điều đó có chắc chắn có nghĩa là bộ mã hóa đã bị lỗi không?

Không nhất thiết. Trước khi thay thế bộ mã hóa, hãy kiểm tra những điều sau: cáp bộ mã hóa có bị hư hỏng rõ ràng hoặc chân đầu nối bị lỏng không; bộ khuếch đại servo có mã lỗi riêng không; và pin dự phòng CNC (pin yếu trên hệ thống bộ mã hóa tuyệt đối sẽ tạo ra cảnh báo giống như lỗi phần cứng bộ mã hóa). Hãy thực hiện các kiểm tra này trước — chúng có thể tiết kiệm đáng kể thời gian và chi phí.

Q5: A860-0347-T001 nên được bảo quản như thế nào nếu không được lắp đặt ngay lập tức?

Bảo quản trong bao bì chống tĩnh điện ban đầu trong môi trường khô ráo, ổn định nhiệt độ. Tránh những khu vực có độ ẩm cao, ánh nắng trực tiếp hoặc rung động đáng kể. Các thành phần quang học bên trong nhạy cảm với bụi và độ ẩm. Hầu hết các nhà cung cấp công nghiệp khuyến nghị lắp đặt trong vòng 12 đến 24 tháng kể từ ngày mua để có độ tin cậy tốt nhất; việc lưu trữ lâu dài sau thời gian đó nên đi kèm với bài kiểm tra chức năng trước khi lắp đặt vào máy đang hoạt động.

Luôn đối chiếu nhãn động cơ và tài liệu máy trước khi đặt hàng bộ mã hóa thay thế. Các mã mẫu trong dòng FANUC A860 có liên quan chặt chẽ nhưng không thể thay thế cho nhau một cách phổ biến.
