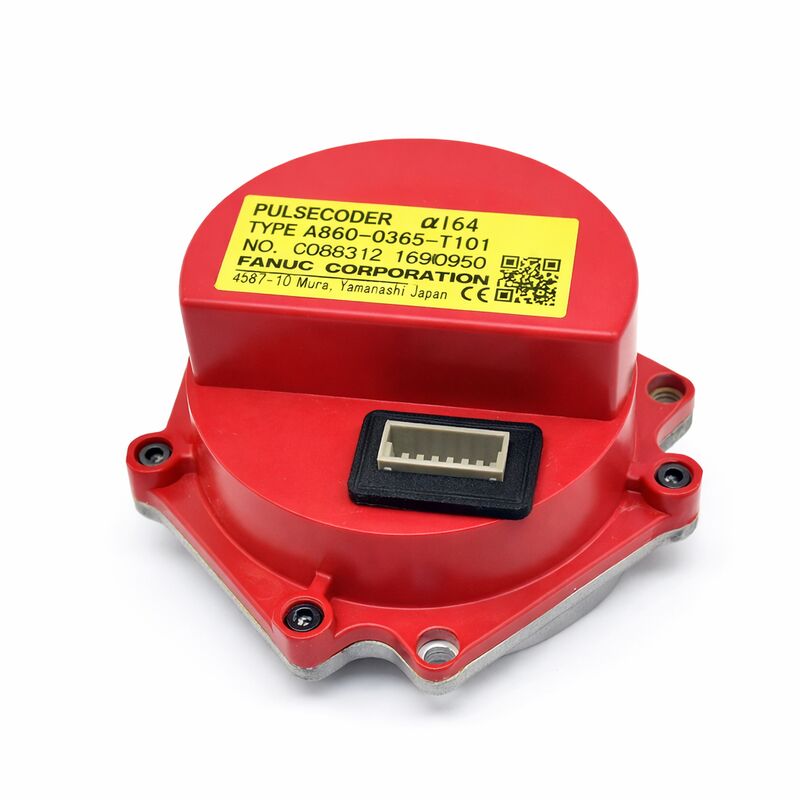

Fanuc A860-0365-T001 | Bộ mã hóa xung tăng dần Alpha αi64 — 64.000P, đầu nối D-Sub 15 chân, động cơ servo AC Alpha khung nhỏ

Tổng quan

Bộ mã hóa xung tăng dần αi64 (64K ppr) Fanuc A860-0365-T001 dành cho động cơ servo AC dòng Alpha khung nhỏ của Fanuc, có đầu nối D-Sub 15 chân trên thân bộ mã hóa. Nó phục vụ cùng phạm vi động cơ với bộ mã hóa tuyệt đối αA64 (A860-0360-T001) — các động cơ Alpha khung nhỏ a1/3000, a2/2000, a2/3000 và αM2.5/3000 — nhưng hoạt động dựa trên các nguyên tắc phản hồi khác biệt cơ bản.

Trong khi bộ mã hóa tuyệt đối lưu giữ bộ nhớ vị trí qua các chu kỳ nguồn của máy, bộ mã hóa tăng dần T001 đếm xung từ một vị trí bắt đầu tùy ý mỗi khi máy được cấp nguồn. Việc quay về điểm tham chiếu là bắt buộc sau mỗi chu kỳ nguồn, bao gồm cả các trường hợp tắt máy đột xuất.

Đầu nối D-Sub 15 chân trên A860-0365-T001 kết nối với cụm cáp bộ mã hóa của động cơ, chạy đến đầu vào bộ mã hóa của bộ khuếch đại servo.

Loại đầu nối D-Sub trên biến thể này phân biệt nó trong gia đình A860-0365 với các biến thể tích hợp cáp — T001 là thân bộ mã hóa chỉ có đầu nối, tách biệt với cáp, cho phép cáp vẫn được lắp đặt trên động cơ trong quá trình thay thế bộ mã hóa.

Đối với các ứng dụng máy công cụ mà trình tự quay về điểm tham chiếu là một phần bình thường và được chấp nhận của quy trình khởi động, bộ mã hóa tăng dần αi64 cung cấp phản hồi 64K ppr đáng tin cậy mà không cần bảo trì pin như lắp đặt bộ mã hóa tuyệt đối.

Không có pin để theo dõi, không có nguy cơ mất dữ liệu vị trí tuyệt đối do pin yếu, và không có cảnh báo BAT để xử lý.

Bộ mã hóa chỉ đơn giản đếm xung kể từ thời điểm động cơ bắt đầu quay — đơn giản, mạnh mẽ và được lắp đặt rộng rãi trên thế hệ động cơ Alpha.

Khả năng cung cấp A860-0365-T001 từ các kênh hàng tồn kho và trao đổi phản ánh số lượng động cơ Alpha vẫn đang hoạt động trên toàn thế giới.

Động cơ Alpha khung nhỏ được lắp đặt trên các trục nhẹ của trung tâm gia công, máy tiện và máy chuyên dụng, nơi chỉ cần một bộ truyền động servo nhỏ gọn, mô-men xoắn vừa phải cho ứng dụng.

Những động cơ này vẫn hoạt động hiệu quả trong một thời gian dài sau khi chúng đã lỗi thời trong danh mục sản phẩm hiện tại của Fanuc, và bộ mã hóa T001 là bộ phận thường được yêu cầu nhất để giữ cho chúng hoạt động.

Thông số kỹ thuật chính

Đầu nối D-Sub — Nhận dạng và khả năng tương thích cáp

Đầu nối D-Sub 15 chân là một tiêu chuẩn đầu nối công nghiệp được công nhận rộng rãi — vỏ hình thang, 15 chân trên hai hàng, chốt vít hoặc chốt dây.

Trên A860-0365-T001, đầu nối này là giao diện kết nối giữa thân bộ mã hóa và cáp bộ mã hóa của động cơ.

Thân bộ mã hóa cắm vào ổ cắm của cáp; cáp mang tín hiệu bộ mã hóa A/B/Z (mức RS-422 vi sai) từ bộ mã hóa đến thẻ đầu vào bộ mã hóa của bộ khuếch đại servo.

Khi tìm nguồn thay thế T001, hãy xác nhận rằng cáp hiện có của động cơ có ổ cắm D-Sub 15 chân ở đầu bộ mã hóa.

Gia đình A860-0365 bao gồm cả các biến thể T001 (D-Sub) và T101 (cáp đấu dây / Amphenol), và chúng không thể thay thế cơ học ở đầu động cơ nếu không sửa đổi cáp.

Đặt hàng sai biến thể đầu nối sẽ dẫn đến bộ mã hóa không thể kết nối vật lý với cáp đã lắp đặt — một tình huống có thể khắc phục nếu phát hiện trước khi lắp ráp lại động cơ, nhưng sẽ tốn kém nếu chỉ phát hiện sau khi tháo dỡ máy.

Phản hồi tăng dần không phụ thuộc vào pin

Việc không có pin dự phòng vừa là sự đánh đổi vừa là lợi thế hoạt động của αi64 T001. Về mặt đánh đổi: máy không thể tiếp tục ở vị trí chính xác sau chu kỳ nguồn mà không chạy quay về điểm tham chiếu.

Về mặt lợi thế: không có pin để hết mà không được chú ý, không có cảnh báo BAT để xử lý trong quá trình sản xuất, và không có nguy cơ dữ liệu vị trí bị hỏng do pin yếu.

Đối với máy công cụ được tắt hàng ngày như một phần của hoạt động bình thường, việc quay về điểm tham chiếu khi khởi động sẽ thêm 1 đến 3 phút mỗi trục vào thời gian sẵn sàng của máy — một chi phí nhỏ mà hầu hết các môi trường sản xuất chấp nhận mà không gặp khó khăn.

Đối với các máy hiếm khi tắt nguồn, sự khác biệt hoạt động giữa phản hồi tăng dần và tuyệt đối thậm chí còn ít đáng kể hơn trong thực tế, bởi vì việc quay về điểm tham chiếu không thường xuyên trong cả hai trường hợp.

Câu hỏi thường gặp

Q1: Sự khác biệt thực tế giữa A860-0365-T001 và A860-0360-T001 trên cùng một động cơ là gì?

Cả hai bộ mã hóa đều phù hợp với các động cơ Alpha khung nhỏ giống nhau và tạo ra phản hồi 64K ppr cho cùng thế hệ CNC. T001 (gia đình A860-0360) là bộ mã hóa tuyệt đối — nó giữ vị trí qua các chu kỳ nguồn bằng cách đếm nhiều vòng có pin hỗ trợ.

T001 (gia đình A860-0365, chủ đề của mô tả này) là bộ mã hóa tăng dần — nó bắt đầu từ số không sau mỗi lần bật nguồn và yêu cầu quay về điểm tham chiếu.

Nếu thông số kỹ thuật ban đầu của động cơ yêu cầu bộ mã hóa tuyệt đối, việc lắp đặt bộ mã hóa tăng dần thay thế sẽ thay đổi hành vi khởi động của máy: CNC sẽ yêu cầu quay về điểm tham chiếu sau mỗi chu kỳ nguồn.

Thay đổi này phải được phản ánh trong tham số servo của CNC cho loại bộ mã hóa (thường là tham số số 2024 trên các hệ thống Fanuc tương thích) trước khi trục có thể hoạt động.

Q2: Có thể lắp đặt A860-0365-T001 trên động cơ ban đầu có bộ mã hóa biến thể T101 không?

T001 sử dụng đầu nối D-Sub 15 chân; T101 có cáp đấu dây (hoặc đầu nối Amphenol tùy thuộc vào biến thể T101 cụ thể).

Nếu ổ cắm cáp của động cơ là D-Sub cái, T001 sẽ lắp vừa trực tiếp.

Nếu cáp của động cơ có đầu nối khác (Amphenol hoặc đấu dây), cáp ở đầu động cơ phải được điều chỉnh hoặc thay thế trước khi có thể lắp T001.

Đây là một tác vụ điều chỉnh cáp, không phải là rào cản tương thích cơ bản — đặc điểm kỹ thuật điện của cả hai biến thể bộ mã hóa là giống hệt nhau đối với cùng một phạm vi động cơ.

Q3: Chu kỳ quay về điểm tham chiếu hoạt động như thế nào với bộ mã hóa này và xung Z làm gì?

Khi bật nguồn, CNC sẽ điều khiển trục về phía công tắc tham chiếu phần cứng ở tốc độ tiếp cận đã đặt. Khi công tắc được kích hoạt, CNC sẽ giảm tốc độ trục xuống tốc độ chậm và chờ xung Z đầu tiên (một xung mỗi vòng quay động cơ) xảy ra.

Vị trí vật lý của xung Z trên đĩa được cố định bởi cấu tạo bên trong của bộ mã hóa, vì vậy cùng một xung Z sẽ kích hoạt ở cùng một vị trí góc trên mỗi vòng quay.

CNC đặt điểm mốc vị trí máy của trục tại sự kiện xung Z này và lưu trữ mối quan hệ giữa vị trí xung Z và điểm không của máy.

Trình tự này lặp lại giống hệt nhau sau mỗi lần bật nguồn, vì vậy việc quay về điểm tham chiếu luôn dừng lại ở cùng một vị trí máy — có thể lặp lại trong phạm vi một lần đếm của bộ mã hóa.

Q4: Cần kiểm tra những gì khi một trục có A860-0365-T001 không quay về điểm tham chiếu một cách đáng tin cậy nhưng cho thấy sự phân tán xung Z ngày càng tăng theo thời gian?

Sự phân tán xung Z — nơi vị trí quay về điểm tham chiếu thay đổi một lượng nhỏ nhưng có thể quan sát được sau mỗi chu kỳ — cho thấy xung Z không còn kích hoạt nhất quán ở cùng một góc trục.

Nguyên nhân bao gồm: đĩa quang bị nhiễm bẩn hoặc xuống cấp (đường Z trên đĩa đã tích tụ hạt hoặc bị trầy xước), mòn vòng bi trong bộ mã hóa (độ rơ theo trục hoặc hướng tâm khiến đĩa bị rung, làm dịch chuyển vị trí xung Z một chút), hoặc nhiễm bẩn không liên tục trên bộ tách sóng quang bên trong bộ mã hóa.

Không có điều kiện nào trong số này có thể sửa chữa tại chỗ. Bộ mã hóa hiển thị sự phân tán xung Z phải được thay thế trước khi sự phân tán này đủ lớn để gây ra lỗi quay về điểm tham chiếu hoặc lỗi vị trí trong quá trình sản xuất.

Q5: Có nguy cơ lắp đặt bộ mã hóa được chỉ định không chính xác sẽ làm hỏng bộ khuếch đại servo không?

Mạch đầu vào bộ mã hóa của bộ khuếch đại servo được thiết kế cho các mức tín hiệu nối tiếp/tứ phân của bộ mã hóa Fanuc Alpha. Kết nối một bộ mã hóa tạo ra tín hiệu ngoài các mức này (ví dụ: bộ mã hóa của bên thứ ba với mức điện áp đầu ra không tương thích) có thể làm hỏng mạch đầu vào.

Tuy nhiên, trong phạm vi gia đình bộ mã hóa Fanuc Alpha — T001, T101, V501, v.v. — tất cả các biến thể đều tạo ra các mức tín hiệu tương thích cho cùng thế hệ bộ khuếch đại.

Nguy cơ hư hỏng phần cứng chủ yếu đến từ sự không tương thích về điện áp (lắp đặt bộ mã hóa có điện áp nguồn hoặc đặc điểm kỹ thuật điện áp đầu ra khác) chứ không phải từ việc chọn sai biến thể đầu nối trong phạm vi Alpha.

Luôn xác minh khả năng tương thích điện áp nguồn (thường là 5V DC đối với bộ mã hóa Alpha) khi đánh giá bất kỳ bộ phận thay thế nào, bao gồm cả các đơn vị hàng tồn kho từ các nguồn không xác minh.
