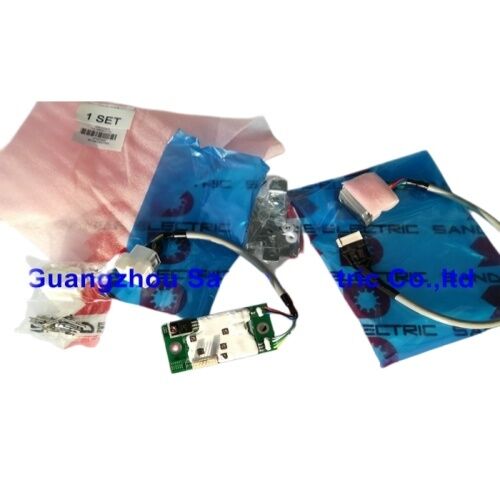

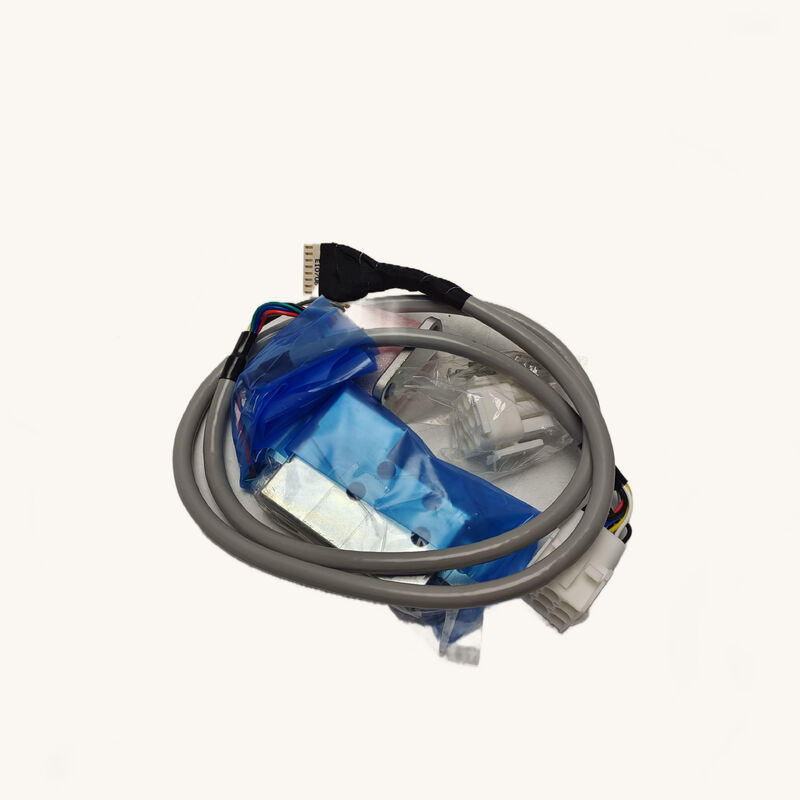

Mitsubishi TS1860N1170 PLG Shaft Encoder ️ Thiết bị phản hồi gốc cho Mitsubishi CNC Spindle Systems

Khi một động cơ trục Mitsubishi mất tín hiệu vị trí của nó, máy dừng lại.không có hoạt động trục C chỉ có báo động và một dây chuyền sản xuất đứng yên.Mitsubishi TS1860N1170là bộ mã hóa trục PLG ngăn chặn chính xác kịch bản đó, phục vụ như là thiết bị phản hồi vị trí và tốc độ trong hệ thống trục CNC MELDAS của Mitsubishi.

Đơn vị này được cung cấpmới, nguyên bản, và không cài đặt¥ sản xuất tại nhà máy Mitsubishi Electric, không được xây dựng lại, không được cải tạo.

"PLG" có nghĩa là gì trong hệ thống trục Mitsubishi

PLG viết tắt củamáy phát xungtrong thuật ngữ Mitsubishi CNC, mặc dù các thiết bị TS-series hiện đại phức tạp hơn nhiều so với một bộ đếm xung đơn giản. The TS1860N1170 belongs to Mitsubishi's serial output PLG encoder family — devices that communicate position and speed data to the MDS-series spindle drive via a high-speed serial interface rather than simple analog sine/cosine waveforms.

MDS của Mitsubishi lưu trữ các thông số động cơ, lịch sử báo động và dữ liệu cấu hình trong chính bộ mã hóa,có nghĩa là bộ mã hóa và ổ đĩa tạo thành một hệ thống phù hợp xác minh tính toàn vẹn của chính nó khi bật điện. Thay vào một bộ mã hóa không tương thích, và ổ đĩa báo động ra trước khi trục quay. Đây là một lý do tại sao sử dụng một bộ phận Mitsubishi gốc quan trọng rất nhiều cho lớp thành phần này.

Một cái nhìn ngắn gọn

Chuỗi phản hồi Spindle Tại sao bộ mã hóa này không thể thương lượng

Một trục trung tâm gia công không chỉ xoay ở tốc độ cao.

• Tăng tốc và giảm tốctheo lệnh, đáp ứng chính xác với các hồ sơ ván được lập trình
• Định hướng theo góc cố địnhđối với thay đổi công cụ tự động ️ dừng lại trong phạm vi một phần của một mức độ, mỗi lần
• Đồng bộ hóa với nguồn cấp dữ liệu trục Ztrong chu kỳ đập cứng, khớp RPM trục với tốc độ cung cấp để xác định độ chính xác của sợi
• Chức năng như một trục Ctrên trung tâm quay máy xay, giữ vị trí góc dưới tải cắt

Không một trong những chức năng này hoạt động mà không có liên tục, phản hồi chính xác từ bộ mã hóa trục.giao tiếp trực tiếp với bộ khuếch đại trục MDS để đóng vòng tròn vị trí và tốc độ trên mỗi vòng quay trục.

Một bộ mã hóa bị hỏng không phải lúc nào cũng tạo ra một báo động sạch.hoặc không phù hợp với chiều cao của sợi triệu chứng mất thời gian để chẩn đoán và theo dõi lại bộ mã hóaMột bộ mã hóa mới loại bỏ biến đó hoàn toàn.

Khớp với kiến trúc ổ đĩa MDS của Mitsubishi

Các bộ mã hóa PLG dòng TS là các thành phần được xác nhận trong hệ sinh thái MELDAS CNC của Mitsubishi.Máy tăng cường trục MDSBao gồm các gia đình MDS-A, MDS-B, MDS-C, MDS-D và MDS-DH được tìm thấy trong một loạt các máy công cụ CNC được xây dựng với điều khiển Mitsubishi.

Các tài liệu kỹ thuật của Mitsubishi yêu cầu mộtQuy trình điều chỉnh tự động PLGBất cứ khi nào một bộ mã hóa PLG hoặc đơn vị ổ trục được thay thế.Quy trình này tái hiệu chuẩn tín hiệu tham chiếu pha Z và xác minh chất lượng đầu ra xoangMột thiết bị sau thị trường hoặc nhân bản không đạt được quy trình hiệu chuẩn này sẽ ngăn máy quay trở lại hoạt động bất kể ngoại hình vật lý của nó.

Ứng dụng trên toàn ngành công nghiệp máy công cụ

TS1860N1170 và các biến thể mã hóa PLG liên quan xuất hiện trên một phần cắt ngang rộng của máy công cụ chạy Mitsubishi MELDAS CNC.

Trung tâm gia công ngang HMC thay đổi pallet nơi định hướng trục điều chỉnh thời gian thay đổi công cụ và độ chính xác lập chỉ mục pallet

Trung tâm gia công dọcVMCs nơi độ sâu khớp cứng và độ chính xác pitch phụ thuộc vào phản hồi đồng bộ từ trục đến thức ăn

Trung tâm quay máy xayMáy đa nhiệm mà spindle làm hai lần như một trục C được điều khiển bằng điện cho các hoạt động mài

Máy quay CNC với công cụ trực tiếp- Trung tâm xoay sử dụng trục C và định hướng trục trục để khoan ngoài trung tâm và mài đường viền

Máy nghiền- Máy nghiền hình trụ và bề mặt mà độ chính xác tốc độ trục ảnh hưởng trực tiếp đến chất lượng kết thúc bề mặt

New Original Tại sao điều kiện quan trọng cho phần này

TS1860N1170 là một bộ mã hóa quang học chính xác.Khi bộ mã hóa này được lấy ra từ một động cơ đã sử dụng, bất kể cẩn thận như thế nào, trạng thái hiệu chuẩn bị bị xáo trộn.Lắp đặt lại một đơn vị được sử dụng trên một động cơ khác đòi hỏi phải điều chỉnh lại PLG đầy đủ, và ngay cả khi lịch sử mòn vòng bi của đơn vị bị loại bỏ là không rõ.

Một đơn vị mới trong hộp mang đầy đủ tuổi thọ vòng bi, một bộ phận quang học không bị gián đoạn, và các đặc điểm điện được biết.Điều đó quan trọng..

Câu hỏi thường gặp

Q1: Bộ mã hóa PLG là gì và nó khác với bộ mã hóa gia tăng tiêu chuẩn như thế nào?

PLG (Pulse Generator) trong thuật ngữ của Mitsubishi đề cập đến bộ mã hóa phản hồi vị trí phía trục giao tiếp thông qua một giao thức hàng loạt với ổ trục MDS.Không giống như các bộ mã hóa gia tăng A / B / Z đơn giản, các bộ mã hóa PLG dòng TS truyền dữ liệu hàng loạt độ phân giải cao và lưu trữ các thông số hệ thống bên trong.và điều chỉnh tốc độ.

Q2: TS1860N1170 có tương thích với tất cả các ổ trục dòng MDS không?

Tính tương thích phụ thuộc vào thế hệ ổ đĩa MDS cụ thể và động cơ trục được gắn vào.và gia đình bộ khuếch đại trục MDS-DH, nhưng biến thể mã hóa chính xác phải phù hợp với động cơ và ghép nối ổ đĩa.Luôn liên kết chéo số bộ phận mã hóa hiện có trên biển tên động cơ và cài đặt tham số của động cơ trục trước khi đặt hàng.

Q3: Có cần phải điều chỉnh bộ mã hóa PLG sau khi cài đặt không?

Phải, Mitsubishi đòi hỏi mộtQuy trình điều chỉnh tự động PLGBất cứ khi nào thay đổi bộ mã hóa hoặc đơn vị điều khiển trục. Việc hiệu chuẩn lại này tái thiết lập tham chiếu pha Z và xác minh chất lượng tín hiệu.Các thủ tục được thực hiện thông qua màn hình tham số dịch vụ của CNC hoặc thông qua giao diện chẩn đoán MELDAS.

Q4: TS1860N1170 có thể được sửa chữa nếu nó bị hỏng, hoặc nó phải được thay thế?

Việc sửa chữa bộ mã hóa có thể được thực hiện tại các cơ sở chuyên ngành, nhưng quan điểm của Mitsubishi là chỉ có các bộ phận thay thế OEM nên được sử dụng cho các bộ mã hóa trục,do các yêu cầu hiệu chuẩn và độ chính xác của bộ phận quang học nội bộMột đơn vị được sửa chữa vẫn phải vượt qua quy trình điều chỉnh PLG đầy đủ để xác nhận nó đáp ứng các thông số kỹ thuật tín hiệu - cùng một quy trình được yêu cầu cho một bộ mã hóa mới.

Q5: Sự khác biệt giữa TS1860N1170 và TS1860N1171 là gì?

TS1860N1170 và TS1860N1171 là các biến thể mã hóa có liên quan chặt chẽ trong cùng một gia đình TS1860N. Kích số thường chỉ ra một sửa đổi nhỏ hoặc thay đổi trong hình dạng kết nối,chiều dài cáp, hoặc điều kiện tín hiệu. Cả hai đều là bộ mã hóa PLG loại trục cho các ứng dụng động cơ trục Mitsubishi.Xác nhận hậu tố chính xác được yêu cầu bằng cách kiểm tra nhãn số bộ phận trên danh sách tương thích của động cơ hoặc động cơ trục trước khi thay thế một cho người khác.
