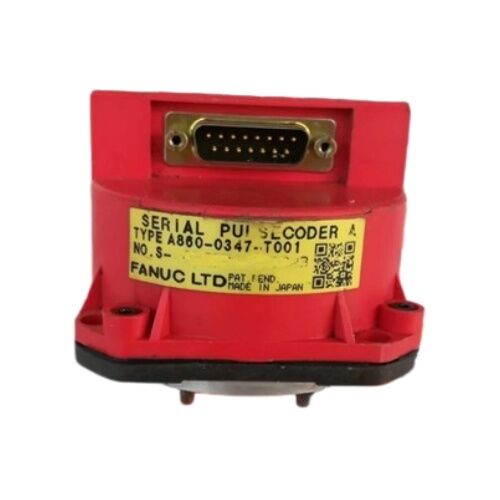

Fanuc Original Absolute Pulse Servo Motor Encoder A860-0347-T001

Fanuc A860-0347-T001 | Bộ mã hóa xung tuyệt đối nối tiếp A — Đầu nối D-Sub, Động cơ servo AC Fanuc Model 3-0S / 4-0S dòng S

Tổng quan

Bộ Fanuc A860-0347-T001 là bộ mã hóa xung tuyệt đối nối tiếp A được trang bị cho các mẫu động cơ servo AC dòng S cụ thể của Fanuc — đặc biệt là các động cơ Model 3-0S và Model 4-0S.

Giao thức nối tiếp A là định dạng bộ mã hóa nối tiếp thế hệ đầu tiên của Fanuc cho dòng S, cung cấp phản hồi vị trí tuyệt đối qua liên kết nối tiếp từ động cơ đến bộ khuếch đại servo, loại bỏ nhu cầu quay về điểm tham chiếu khi khởi động máy đồng thời cung cấp dữ liệu vị trí với độ phân giải phù hợp với đặc tính hoạt động của động cơ dòng S.

Đầu nối D-Sub trên thân bộ mã hóa là yếu tố nhận dạng vật lý của biến thể này trong dòng A860-0347.

Đầu nối D-Sub — tiêu chuẩn công nghiệp hình thang nhiều chân — là lựa chọn phổ biến cho các kết nối phản hồi servo trong thời kỳ sản xuất động cơ dòng S, và đầu nối D-Sub của T001 khớp với ổ cắm tương ứng trên cụm cáp phản hồi của động cơ. Cấu hình đầu nối này cho phép thay thế bộ mã hóa mà không làm xáo trộn đường đi của cáp — T001 thay thế cắm trực tiếp vào ổ cắm đầu cuối động cơ của cáp hiện có.

Các động cơ dòng S mà A860-0347-T001 liên quan đại diện cho một thế hệ động cơ servo Fanuc cũ hơn so với dòng alpha theo sau.

Các ký hiệu 3-0S và 4-0S chỉ các động cơ dòng S khung giữa trong các phân loại mô-men xoắn và tốc độ cụ thể. Các máy được chế tạo với các động cơ này — máy tiện, trung tâm gia công và thiết bị dây chuyền chuyển giao từ các nhà sản xuất lớn của thập niên 1990 — tiếp tục hoạt động trong các cơ sở sản xuất trên toàn thế giới, làm cho các bộ mã hóa xung thay thế đã được kiểm tra trở thành một nhu cầu bảo trì tích cực thay vì một sự tò mò lịch sử.

Giống như tất cả các bộ mã hóa xung tuyệt đối nối tiếp trong hệ sinh thái Fanuc dòng S, khả năng vị trí tuyệt đối của A860-0347-T001 dựa vào nguồn pin dự phòng trong bộ khuếch đại servo để duy trì số vòng quay đa vòng qua các chu kỳ nguồn của máy.

Pin bộ khuếch đại hoạt động tốt là điều kiện tiên quyết để có lợi ích "không cần quay về điểm tham chiếu khi khởi động" phân biệt bộ mã hóa này với các loại tăng dần được sử dụng trên các động cơ dòng S cũ hơn.

Thông số kỹ thuật chính

Giao thức nối tiếp A — Bối cảnh dòng S

Giao thức nối tiếp A đặt A860-0347-T001 vào thế hệ đầu tiên của bộ mã hóa nối tiếp Fanuc cho dòng S. Trước nối tiếp A, động cơ dòng S sử dụng bộ mã hóa xung tăng dần (dòng A860-0315, A860-0316) tạo ra tín hiệu vuông pha A/B/Z. Nối tiếp A thay thế các đầu ra vuông pha tương tự đó bằng một liên kết dữ liệu nối tiếp nhỏ gọn, giảm số lượng dây dẫn cần thiết giữa bộ mã hóa và bộ khuếch đại đồng thời cho phép phản hồi vị trí tuyệt đối mà các loại tăng dần không thể cung cấp.

Việc chuyển sang phản hồi tuyệt đối nối tiếp là một cải tiến hoạt động đáng kể cho người vận hành máy: máy có bộ mã hóa nối tiếp A có thể tiếp tục sản xuất ngay sau bất kỳ lần dừng nào theo kế hoạch hoặc không theo kế hoạch, miễn là pin bộ khuếch đại hoạt động tốt. Máy có bộ mã hóa tăng dần yêu cầu một trình tự quay về điểm tham chiếu có cấu trúc sau mỗi chu kỳ nguồn, làm tăng thời gian khởi động và hạn chế tính linh hoạt trong quá trình bảo trì.

Giao thức nối tiếp A được sử dụng trên dòng S khác biệt với các giao thức nối tiếp được sử dụng trên các thế hệ bộ mã hóa alpha và alpha i sau này. A860-0347-T001 không tương thích về điện hoặc giao thức với bộ mã hóa dòng alpha (dòng A860-0346, A860-0356) hoặc bộ mã hóa alpha i (dòng A860-2001) — chúng phục vụ các thế hệ động cơ khác nhau và giao tiếp với các mạch giao diện bộ khuếch đại khác nhau.

Đầu nối D-Sub — Nhận dạng tại hiện trường và Ghi chú thay thế

Định dạng đầu nối D-Sub trên A860-0347-T001 sử dụng vỏ hình thang tiêu chuẩn với vít giữ khóa. Khi kiểm tra động cơ tại hiện trường, ổ cắm D-Sub ở đầu cuối động cơ của cáp — thay vì đầu nối Amphenol hoặc chân phẳng — là chỉ báo vật lý cho thấy biến thể D-Sub T001 này là bộ mã hóa chính xác chứ không phải là một biến thể khác trong dòng A860-0347.

Trước khi đặt hàng thay thế, hãy xác nhận cáp phản hồi của động cơ có ổ cắm D-Sub ở đầu bộ mã hóa; T001 sẽ không khớp với cáp được kết thúc bằng định dạng đầu nối khác.

Câu hỏi thường gặp

Q1: Lỗi CNC nào xuất hiện khi A860-0347-T001 mất liên lạc và bước chẩn đoán đầu tiên là gì?

Lỗi giao tiếp bộ mã hóa nối tiếp A thường xuất hiện dưới dạng lỗi dòng SV-3xx trên các thế hệ CNC tương thích — thường là SV360 (lỗi dữ liệu nối tiếp) hoặc lỗi trục cho biết servo không thể được cấp điện.

Trước khi loại bỏ bộ mã hóa, hãy ngắt kết nối và lắp lại đầu nối D-Sub trên thân bộ mã hóa, kiểm tra tất cả các chân xem có bị nhiễm bẩn hoặc hư hỏng vật lý không. Kiểm tra đường đi của cáp xem có bị gấp khúc, hư hỏng do ép hoặc cọ xát ở các cạnh ống dẫn.

Nếu lỗi vẫn tồn tại sau khi kiểm tra đầu nối và cáp, hãy thay thế bằng một cáp phản hồi đã biết là tốt từ trục khác (nếu tương thích đầu nối). Lỗi được khắc phục bằng cáp thay thế cho thấy cáp bị hỏng; lỗi vẫn tồn tại cho thấy bộ mã hóa hoặc mạch giao diện bộ khuếch đại của nó.

Q2: A860-0347-T001 có sẵn dưới dạng bộ phận mới hay chỉ có sẵn dưới dạng hàng thừa và trao đổi không?

Thế hệ động cơ dòng S có trước sản xuất hiện tại của Fanuc và A860-0347-T001 chỉ được cung cấp thông qua thị trường thứ cấp — hàng thừa từ việc tháo dỡ máy đang hoạt động và các nhóm trao đổi được quản lý từ các chuyên gia sửa chữa động cơ.

Các đơn vị trao đổi đã được kiểm tra và bảo hành từ các nhà cung cấp uy tín là con đường thiết thực nhất để có được bộ phận thay thế với sự tự tin về tình trạng hoạt động của nó.

Chỉ kiểm tra tĩnh trên bàn không xác nhận hiệu suất giao tiếp nối tiếp của bộ mã hóa; kiểm tra dưới vòng quay trên bộ khuếch đại và CNC tương thích là sự đủ điều kiện có ý nghĩa.

Q3: Có thể thay thế A860-0347-T001 bằng loại bộ mã hóa tuyệt đối sau này nếu không có bộ phận thay thế trực tiếp không?

Không — giao thức của bộ mã hóa nối tiếp A và giao diện bộ khuếch đại là đặc trưng cho các bộ khuếch đại servo dòng S được thiết kế để nhận dữ liệu nối tiếp A.

Việc thay thế bằng một dòng bộ mã hóa Fanuc khác sẽ yêu cầu một bộ khuếch đại có thể chấp nhận giao thức của bộ mã hóa đó, điều này lần lượt sẽ yêu cầu thay đổi hệ thống servo vượt ra ngoài chỉ bộ mã hóa.

Trong thực tế, cách tiếp cận đúng là tìm nguồn cung cấp A860-0347-T001 tương thích từ thị trường thứ cấp.

Một chuyên gia động cơ Fanuc dòng S uy tín có thể tư vấn xem biến thể D-Sub T001 chính xác có sẵn hay không hoặc liệu một giải pháp thay thế tương thích trong dòng A860-0347 với việc điều chỉnh cáp có phải là một lựa chọn hay không.

Q4: Sau khi lắp bộ phận thay thế A860-0347-T001, quy trình khởi động nào là cần thiết?

Cần quay về điểm tham chiếu sau mỗi lần thay thế bộ mã hóa. Bộ mã hóa mới không có mối quan hệ số vòng quay đa vòng được lưu trữ với vị trí cơ học của máy — bộ nhớ SRAM của bộ khuếch đại đã được đặt lại hoặc chứa một số đếm được liên kết với hướng góc của bộ mã hóa trước đó.

Bật nguồn máy, xác nhận rằng lỗi giao tiếp bộ mã hóa đã được khắc phục (cho biết liên kết nối tiếp đã được thiết lập), sau đó điều khiển trục thông qua chu kỳ quay về điểm tham chiếu đầy đủ. Xác minh màn hình hiển thị vị trí trục hiển thị tọa độ không máy mong đợi sau khi quay về điểm tham chiếu trước khi chạy bất kỳ chương trình sản xuất nào.

Q5: Các mẫu lỗi phổ biến nhất đối với A860-0347-T001 trên các máy dòng S hoạt động lâu dài là gì?

Mòn vòng bi do tuổi tác là lỗi cơ học chính — vòng bi bộ mã hóa hỗ trợ cụm đĩa quang bị lỏng, gây ra nhiễu tín hiệu và cuối cùng kích hoạt lỗi giao tiếp nối tiếp.

Nhiễm bẩn đĩa quang do sương làm mát hoặc sol khí dầu xâm nhập qua phớt trục động cơ là con đường lỗi chính thứ hai; bề mặt đĩa bị che khuất, làm giảm biên độ tín hiệu xuống dưới ngưỡng phát hiện.

Ăn mòn chân đầu nối D-Sub — do độ ẩm, hơi làm mát hoặc sương dầu xâm nhập vào đầu nối — gây ra lỗi giao tiếp không liên tục trở nên tồi tệ hơn theo thời gian. Trong mọi trường hợp, bộ mã hóa không thể sửa chữa tại hiện trường; trao đổi là giải pháp dịch vụ.
