Bộ mã hóa quay tuyệt đối TR Electronic CEV65M-01460 — PROFIBUS-DP, 4096 PPR, 11–27V DC

Mã sản phẩm: CEV65M-01460

Nhà sản xuất: TR-Electronic GmbH

Loại: Bộ mã hóa đa vòng tuyệt đối

Giao diện: PROFIBUS-DP

Độ phân giải: 4.096 bước/vòng × 4.096 vòng

Nguồn cấp: 11–27 V DC

Xuất xứ: Đức

Một số bộ mã hóa chỉ đếm xung. TR Electronic CEV65M-01460 làm được điều hữu ích hơn: nó ghi nhớ vị trí của mình. Là một bộ mã hóa quay đa vòng tuyệt đối, nó giữ lại dữ liệu vị trí chính xác ngay cả khi nguồn điện bị ngắt — điều này có nghĩa là không cần chu trình định vị ban đầu, không mất tham chiếu và không có bất ngờ khi máy khởi động lại sau khi tắt nguồn.

Được sản xuất tại Đức bởi TR-Electronic GmbH, CEV65M-01460 là một phần của dòng CE-65 được đánh giá cao — một dòng bộ mã hóa tuyệt đối công nghiệp được thiết kế cho những môi trường mà cảm biến phải tiếp tục hoạt động bất kể những gì đang xảy ra xung quanh nó.

Tuyệt đối so với Tăng dần — Tại sao điều đó lại quan trọng ở đây

Bộ mã hóa tăng dần cho bạn biết trục đã di chuyển bao xa từ một điểm bắt đầu. Mất điện, và tham chiếu đó sẽ biến mất. Ngược lại, bộ mã hóa tuyệt đối gán một mã kỹ thuật số duy nhất cho mọi vị trí trục trên toàn bộ phạm vi chuyển động của nó — vì vậy ngay khi nguồn điện trở lại, bộ điều khiển đã biết chính xác trục đang ở đâu.

Đối với CEV65M-01460, phạm vi bao phủ đó lên tới 4.096 vòng × 4.096 bước mỗi vòng, có thể lập trình đầy đủ. Đó là tổng độ phân giải hơn 16 triệu vị trí duy nhất — đủ cho các tác vụ định vị đòi hỏi khắt khe trong máy móc công nghiệp nặng.

Thông số kỹ thuật

Ưu điểm của PROFIBUS-DP

Nhiều bộ mã hóa công nghiệp vẫn dựa vào đầu ra analog hoặc tín hiệu kỹ thuật số cơ bản yêu cầu phần cứng chuyển đổi bổ sung. CEV65M-01460 giao tiếp gốc qua PROFIBUS-DP — tiêu chuẩn fieldbus chạy xương sống của vô số kiến trúc PLC và DCS trong các nhà máy thép, hệ thống cẩu và nhà máy xử lý nặng trên toàn thế giới.

Điều đó có nghĩa là gì trong thực tế: bộ mã hóa kết nối trực tiếp với mạng PROFIBUS. Không có mô-đun điều chỉnh tín hiệu, không có phần cứng trung gian. Dữ liệu vị trí và chẩn đoán đến bộ điều khiển dưới dạng các gói sạch, có cấu trúc. Và với hỗ trợ tốc độ baud lên đến 12 Mbaud và tuân thủ Hồ sơ PNO Lớp 2, nó tích hợp liền mạch với bất kỳ bộ điều khiển chính PROFIBUS-DP nào mà không cần các thao tác cấu hình tùy chỉnh.

Ngành và Ứng dụng

CEV65M-01460 không phải là một bộ phận đa dụng — nó được chế tạo cho các môi trường đòi hỏi cao đối với cảm biến. Theo hướng dẫn ứng dụng của TR-Electronic cho dòng CE-65, các khu vực triển khai điển hình bao gồm:

Sản xuất thép — theo dõi vị trí con lăn, góc cuộn và chuyển động của gầu tải, nơi việc giữ lại vị trí tuyệt đối là rất quan trọng cho an toàn.

Năng lượng gió — giám sát vị trí cánh quạt và góc quay trên các hệ thống tuabin có thể bật/tắt nguồn thường xuyên.

Hệ thống cẩu và tời — theo dõi chiều cao móc và đo góc quay trên cẩu cảng và cẩu trục trên cao.

Đóng tàu và thiết bị hàng hải — định vị cầu thang, cửa sập và máy móc boong trong môi trường nước muối, nơi lớp niêm phong IP65 phát huy tác dụng.

Đóng gói và hậu cần — vị trí chuyển hướng băng tải và giám sát hệ thống tích lũy.

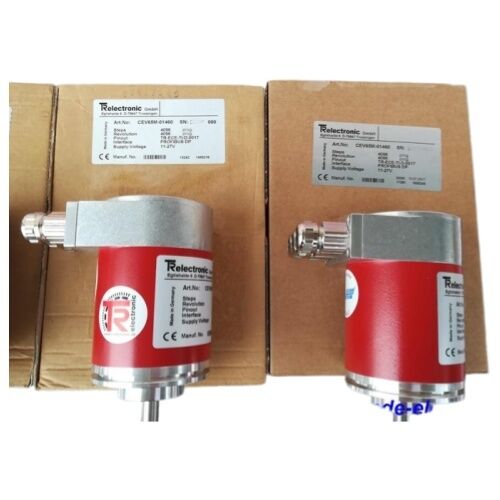

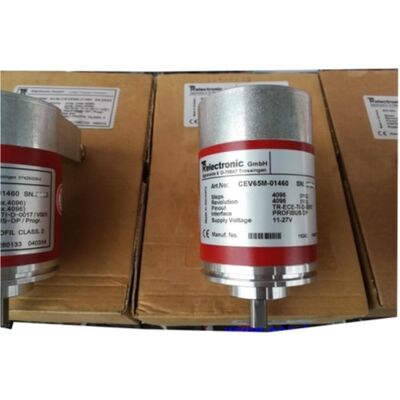

Tình trạng: Mới trong hộp

Thiết bị này được cung cấp mới trong bao bì gốc của nhà sản xuất — chưa sử dụng, niêm phong nhà máy, với đầy đủ nhãn gốc còn nguyên vẹn. Đối với các đội bảo trì tìm nguồn cung ứng bộ phận thay thế tương tự cho hệ thống PROFIBUS-DP hiện có, việc mua mới trong hộp sẽ tránh được sự không chắc chắn về giờ hoạt động chưa biết và lịch sử hao mòn đi kèm với các thiết bị đã tân trang.

CEV65M-01460 là một bộ phận trưởng thành với sự sẵn có rộng rãi trên thị trường thứ cấp, mặc dù hàng mới là lựa chọn ưu tiên cho bất kỳ ứng dụng nào mà việc bộ mã hóa bị lỗi đột ngột có thể gây ra thời gian ngừng hoạt động đáng kể.

Lưu ý về khả năng lập trình

Một tính năng thường bị bỏ qua: cả số bước mỗi vòng và số vòng hoạt động đều có thể lập trình đầy đủ trên bộ mã hóa này thông qua bộ điều khiển chính PROFIBUS. Điều này có nghĩa là một SKU phần cứng duy nhất có thể được cấu hình để phù hợp với tỷ số truyền cụ thể, phạm vi đo hoặc yêu cầu hệ thống cũ mà không cần bộ phận được quấn tùy chỉnh. Đối với kỹ sư bảo trì tiêu chuẩn hóa kho phụ tùng thay thế, sự linh hoạt đó có giá trị thực.

Câu hỏi thường gặp

Q1: CEV65M-01460 là bộ mã hóa tăng dần hay tuyệt đối?

Đây là bộ mã hóa đa vòng tuyệt đối. Nó giữ lại vị trí chính xác của nó trên tối đa 4.096 vòng ngay cả khi tắt nguồn — vì vậy không cần phải định vị lại trục sau khi bật nguồn hoặc dừng khẩn cấp.

Q2: Bộ mã hóa này sử dụng giao thức fieldbus nào?

CEV65M-01460 giao tiếp qua PROFIBUS-DP, sử dụng bộ điều khiển đầu ra RS485. Nó hỗ trợ tốc độ baud lên đến 12 Mbaud và tuân thủ Hồ sơ PNO Lớp 2, làm cho nó tương thích với các bộ điều khiển chính PROFIBUS-DP tiêu chuẩn mà không cần cấu hình đặc biệt.

Q3: Độ phân giải có thể được thay đổi sau khi lắp đặt không?

Có. Cả số bước mỗi vòng (lên đến 4.096) và số vòng hoạt động (lên đến 4.096) đều có thể lập trình thông qua bộ điều khiển chính PROFIBUS. Điều này cho phép bộ mã hóa được cấu hình lại để phù hợp với các thiết lập cơ khí hoặc yêu cầu hệ thống điều khiển khác nhau tại hiện trường.

Q4: Xếp hạng IP là gì và nó có phù hợp cho môi trường ngoài trời hoặc rửa sạch không?

CEV65M-01460 có xếp hạng bảo vệ IP65 — được niêm phong chống bụi xâm nhập và bảo vệ chống lại tia nước từ mọi hướng. Nó phù hợp cho sử dụng ngoài trời công nghiệp và môi trường rửa sạch vừa phải, mặc dù nó không được thiết kế để ngâm hoàn toàn.

Q5: Mã sản phẩm thay thế cho bộ mã hóa này là gì?

Mã sản phẩm thay thế của nhà máy là 110-01460, xuất hiện trên một số tài liệu của TR-Electronic và hồ sơ mua sắm cũ. Cả hai mã đều đề cập đến cùng một sản phẩm: bộ mã hóa PROFIBUS-DP đa vòng tuyệt đối dòng CEV65M với độ phân giải có thể lập trình 4.096×4.096.
