Bộ mã hóa động cơ servo
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | Omron |
| Chứng nhận | CE ROHS |

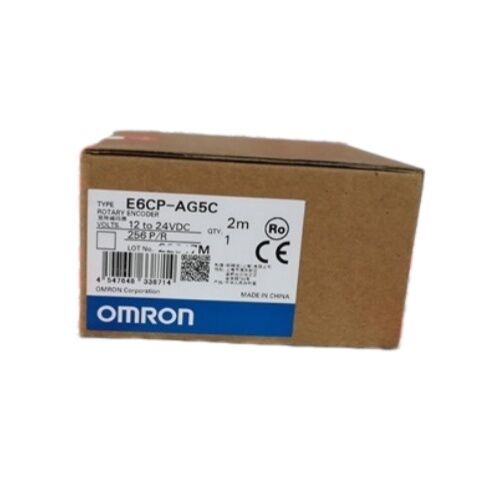

| Số mô hình | E6CP-AG5C |
Chất lượng tuyệt đối. Mã màu xám 8 bit. 256 PPR.
Các bộ mã hóa gia tăng đếm xung từ một điểm tham chiếu. những bộ mã hóa tuyệt đối chỉ cho bạn biết bạn đang ở đâu. sự khác biệt đó quan trọng mỗi khi một cỗ máy khởi động, phục hồi từ một E-stop,hoặc tiếp tục sau khi ngừng hoạt động theo kế hoạch, E6CP-AG5C sẽ phát ra một mã vị trí góc độc đáo ngay từ thời điểm đầu tiên nó nhận được điện., không có chu kỳ định hướng, không chạy tham chiếu, không chờ đợi.
Một phần của loạt E6CP-A của OMRON, bộ mã hóa quay tuyệt đối nhỏ gọn này cung cấp đầu ra mã Gray 8-bit trên 256 vị trí mỗi vòng quay ¢ độ phân giải đủ cho kiểm soát thời gian cam, trình tự lập chỉ mục,và giám sát vị trí góc trên toàn bộ các nhiệm vụ tự động hóa công nghiệp chung. Nó có vỏ ABS nhẹ, đường kính 50mm,và tương thích trực tiếp với OMRON H8PS Cam Positioner đã làm cho nó một tham chiếu tiêu chuẩn trong bảng điều khiển tự động hóa và hệ thống thời gian máy trong nhiều năm.
| Parameter | Giá trị |
|---|---|
| Loại mã hóa | Hoàn toàn, quang học |
| Nghị quyết | 8-bit (256 xung mỗi vòng quay) |
| Mã đầu ra | Mã màu xám |
| Điện áp cung cấp | 12 đến 24 VDC (~10% đến +15%) |
| Loại đầu ra | Bộ thu mở (NPN) |
| Điện áp áp dụng tối đa (Output) | 28 VDC |
| Dòng điện ngâm tối đa (Output) | 16 mA |
| Tần số chuyển đổi tối đa | 5 kHz |
| Tốc độ xoay tối đa | 1,000 rpm |
| Chiều kính trục | 6 mm (lực, cuối phẳng) |
| Chiều kính nhà | 50 mm |
| Chiều kính miếng kẹp | 56 mm |
| Vật liệu nhà ở | ABS (polyacetal tăng cường bằng thủy tinh) |
| Vật liệu trục | SUS416 Thép không gỉ |
| Lắp đặt | Phòng gắn sườn |
| Động lực ma sát | 0.00098 N·m |
| Khoảnh khắc quán tính | 1 × 10−6 kg·m2 |
| Trọng lượng phóng xạ tối đa | 29.4 N |
| Tiêu thụ hiện tại | 70 mA tối đa. |
| Xếp hạng bảo vệ | IP50 |
| Nhiệt độ hoạt động | ¥10°C đến +55°C |
| Trọng lượng | Khoảng 200g |
| Kết nối đầu ra | 8 dây tín hiệu + điện (có mã màu) |
Đầu ra nhị phân tiêu chuẩn thay đổi nhiều bit đồng thời tại một số chuyển đổi đếm nhất định, tạo ra các cửa sổ ngắn mà đầu ra có thể bị đọc sai.Mã màu xám loại bỏ điều này bằng cách đảm bảo chỉ có một bit thay đổi ở bất kỳ bước nào bất kể vị trí nào mà bộ mã hóa đang đi qua.
Đối với các ứng dụng thời gian máy dựa trên góc và điều khiển cam, tính chất thay đổi một bit trực tiếp làm giảm nguy cơ đọc vị trí sai có thể gây ra hoạt động máy không chính xác.Khả năng phát ra 8 bit của E6CP-AG5C cho 256, các vị trí góc liên tục trong một vòng quay đầy đủ, mỗi vị trí có mã duy nhất không thể nhầm lẫn với các vị trí lân cận trong hoạt động bình thường.
Các cảm biến vị trí góc cũ hơn sử dụng các phần tử cơ học đeo, tạo ra tiếng ồn điện và tạo ra các biến thể đầu ra khi điện trở tiếp xúc của chúng di chuyển theo nhiệt độ. The E6CP-AG5C uses an optical sensing system that eliminates brush noise entirely and keeps output accuracy stable across its full –10°C to +55°C operating temperature range without requiring temperature compensation.
Điều này rất quan trọng trong môi trường mà cảm biến ở gần các nguồn nhiệt, trải qua sự dao động nhiệt độ hàng ngày hoặc hoạt động liên tục.Một hệ thống quang không chải cũng không có các bộ phận tiếp xúc bị mòn trong đường tín hiệu, góp phần trực tiếp vào tuổi thọ trong các ứng dụng chu kỳ cao.
H8PS của OMRON là một bộ điều khiển vị trí cam chuyên dụng, một thiết bị giám sát đầu ra vị trí góc của bộ mã hóa và kích hoạt đầu ra ở các vị trí góc được xác định chính xác.tái tạo chức năng của một trống cam cơ học trong một máy lập trình hoàn toàn, dễ dàng cấu hình lại.
E6CP-AG5C được OMRON liệt kê cụ thể là bộ mã hóa để sử dụng với H8PS, và biến thể hậu tố -C của bộ mã hóa này bao gồm một đầu nối được thiết kế đặc biệt cho giao diện H8PS trực tiếp.Sự kết hợp phát hiện thời gian hoạt động của các máy tự động khác nhau với độ chính xác cao, according to OMRON's official product documentation — covering applications from packaging machinery cycle control to press and stamping timing to any process where multiple output events need to occur at defined angular positions within a rotation cycle.
Đối với các hệ thống không sử dụng H8PS, tiêu chuẩn E6CP-AG5C (cáp có dây trước, không có đầu nối) kết nối với bất kỳ bộ điều khiển nào có khả năng đọc mã màu xám song song 8 bit trên đầu ra bộ sưu tập mở.
E6CP-AG5C sử dụng một cáp dây trước có mã màu với chỉ định đầu ra sau đây theo trang dữ liệu chính thức của OMRON:
| Màu sợi | Chức năng |
|---|---|
| Màu đỏ | 12 ∆ 24 VDC cung cấp |
| Màu đen | 0V (Công thường) |
| Màu nâu | Khả năng đầu ra 20 (bit 0, LSB) |
| Cam | Sản lượng 21 |
| Màu vàng | Sản lượng 22 |
| Xanh | Sản lượng 23 |
| Màu xanh | Sản lượng 24 |
| Màu tím | Sản xuất 25 |
| Xám | Sản lượng 26 |
| Màu trắng | Output 27 (MSB) |
Quan trọng:Cho phép ít nhất 1 giây sau khi bật trước khi đọc đầu ra bộ mã hóa. Tài liệu của OMRON chỉ định bộ mã hóa có thể phát ra xung không chính xác trong giây đầu tiên sau khi áp dụng điện.
Sự kết hợp của E6CP-AG5C về đầu ra tuyệt đối, vỏ 50mm nhỏ gọn và giao diện mã Gray song song đơn giản phù hợp với một loạt các nhiệm vụ cảm nhận vị trí góc:
Q1: Sự khác biệt giữa E6CP-AG5C và E6CP-AG5C-C là gì?
Bộ mã hóa cốt lõi giống hệt nhau, cùng một đầu ra mã màu xám 8 bit, cùng một thông số kỹ thuật điện, cùng một vỏ 50mm.Tiết sau -C chỉ một phiên bản kết thúc kết nối được thiết kế đặc biệt để kết nối trực tiếp với OMRON H8PS Cam Positioner. Tiêu chuẩn E6CP-AG5C có dây bay (các đầu dây trần) phù hợp với hệ thống dây tổng quát cho bất kỳ bộ điều khiển tương thích nào. Chọn dựa trên việc bạn đang kết nối với một H8PS hoặc kết nối với một giao diện tùy chỉnh.
Q2: Có thể bộ mã hóa này giữ lại vị trí đọc của nó sau khi mất điện?
Vâng, bởi vì nó là một bộ mã hóa tuyệt đối, E6CP-AG5C phát ra một mã duy nhất cho mỗi góc trục dựa trên mô hình đĩa quang bên trong của nó.và không có dữ liệu lưu trữ để mất. Loại bỏ năng lượng, xoay trục đến bất kỳ vị trí nào, khôi phục năng lượng: bộ mã hóa ngay lập tức xuất ra mã Gray chính xác cho bất cứ nơi nào trục hiện đang nằm, mà không cần bất kỳ trình tự khởi tạo nào.
Q3: Tại sao tốc độ quay tối đa chỉ là 1.000 RPM?
Giới hạn 1.000 RPM phản ánh sự kết hợp của đầu ra song song 8-bit và tần số chuyển đổi tối đa 5 kHz của đầu ra thu thập mở.các chuyển đổi đầu ra xảy ra ở khoảng 4Đối với các ứng dụng tốc độ cao hơn, OMRON cung cấp các gia đình bộ mã hóa khác với đầu ra tốc độ cao gia tăng.Đối với các ứng dụng định vị cam và thời gian máy E6CP-AG5C được thiết kế cho, tốc độ xoay hiếm khi đến gần 1.000 RPM.
Q4: E6CP-AG5C có phù hợp để sử dụng trong môi trường có chất lỏng cắt hoặc rửa không?
Đánh giá IP50 chỉ cung cấp bảo vệ chống lại bụi xâm nhập nó không cung cấp bảo vệ nước E6CP-AG5C không phù hợp với tiếp xúc trực tiếp với chất làm mát, khu vực rửa,hoặc lắp đặt ngoài trời mà không có màn chắn cơ học bổ sungĐối với các ứng dụng yêu cầu chống nước, loạt E6C3-A của OMRON (được đánh giá IP65) là sự thay thế thích hợp.E6CP-AG5C được thiết kế để lắp đặt bảng điều khiển hoặc vị trí máy được bảo vệ nơi mà nước bọt và ẩm không phải là yếu tố.
Q5: Có bao nhiêu dây đầu ra cần phải kết nối với bộ điều khiển nhận?
E6CP-AG5C có 8 dây đầu ra tín hiệu (một trên mỗi bit, cho đầu ra song song 8-bit) cộng với hai dây điện (năng lượng và thông thường), tổng cộng 10 dây.Các bộ điều khiển nhận hoặc PLC cần 8 kênh đầu vào kỹ thuật số có khả năng đọc thu thập mở (NPN, chìm) tín hiệu để nắm bắt toàn bộ từ vị trí 8 bit. Nếu cần ít bit hơn, ví dụ, chỉ có 4 bit cho độ phân giải 16 vị trí, các đầu ra thứ hạng thấp hơn có thể đơn giản là không được kết nối.và các bit được kết nối sẽ vẫn cung cấp hiệu quả đầu ra mã Gray cho các kênh được kết nối.
