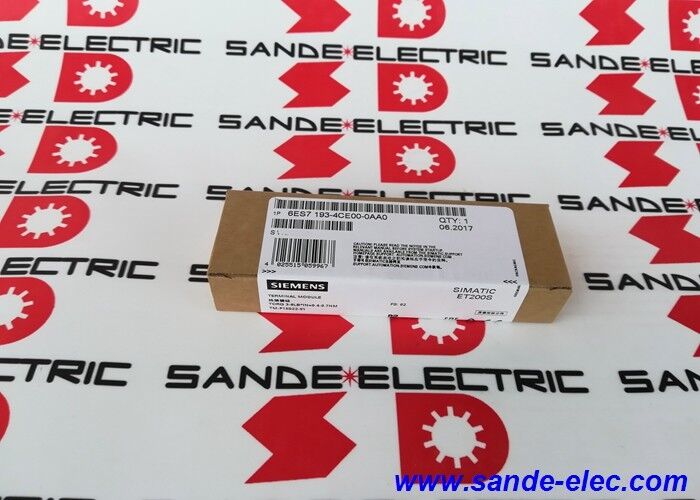

Khối đầu cuối SIMATIC Siemens mới 6ES7193-4CE00-0AA0 ET200S TM-P15S22-01

Mô-đun đầu cuối SIMATIC DP Siemens 6ES7193-4CE00-0AA0

Tổng quan

Mô-đun 6ES7193-4CE00-0AA0 là một mô-đun đầu cuối SIMATIC DP TM-P15S22-01 dành cho ET 200S.

Siemens xác định cụ thể đây là mô-đun đầu cuối cho mô-đun nguồn, chiều rộng 15 mm, với đầu cuối dạng vít, 2 × 2 kết nối đầu cuối, không có truy cập đầu cuối đến AUX1, và có AUX1 liên tục. Siemens cũng liệt kê đây là phụ tùng thay thế, điều này đặt nó trực tiếp vào hỗ trợ vòng đời và thay thế cho phần cứng trạm ET 200S đã lắp đặt.

Đây là một thành phần phần cứng cấu trúc của ET 200S chứ không phải là một mô-đun điện tử tín hiệu. Vai trò của nó là cung cấp đầu cuối và đế lắp đặt phù hợp cho các mô-đun nguồn ET 200S tương thích.

Trong các hệ thống đã được xây dựng dựa trên kiến trúc mô-đun đầu cuối ET 200S, định dạng chính xác của TM-P15S22-01 rất quan trọng vì các mô-đun đầu cuối xác định cách bố trí vật lý và phía đấu dây của trạm đã lắp đặt.

Dữ liệu kỹ thuật

Giá trị ứng dụng

Mô-đun đầu cuối này phù hợp với việc lắp ráp và thay thế trạm ET 200S, đặc biệt là nơi hệ thống đã lắp đặt đã sử dụng mô-đun nguồn ET 200S với TM-P15S22-01.

Vì các mô-đun đầu cuối xác định cách tổ chức cơ học và điện tử của điện tử và đấu dây phía trường, việc giữ nguyên mô-đun đầu cuối giúp bảo tồn cấu trúc trạm ban đầu và bố cục kết nối trường.

Điều này đặc biệt liên quan trong môi trường bảo trì nơi phần cứng ET 200S đã được lắp đặt và mục tiêu là duy trì khả năng tương thích ở cấp độ đầu cuối và lắp ráp trạm. Phân loại bộ phận này là phụ tùng thay thế của Siemens hỗ trợ trực tiếp vai trò đó.

Ghi chú lựa chọn

Các kiểm tra chính là nền tảng ET 200S, định danh TM-P15S22-01, chiều rộng 15 mm, định dạng đầu cuối dạng vít, và thực tế là mô-đun được thiết kế cho mô-đun nguồn với không có truy cập đầu cuối đến AUX1 và AUX1 liên tục.

Các điểm này xác định xem bộ phận thay thế có khớp với cấu trúc cơ sở ET 200S ban đầu hay không.

Câu hỏi thường gặp

Q1: 6ES7193-4CE00-0AA0 là loại sản phẩm gì?
Đây là một mô-đun đầu cuối SIMATIC DP TM-P15S22-01 dành cho ET 200S. Siemens định nghĩa đây là mô-đun đầu cuối cho mô-đun nguồn, không phải là CPU, bộ xử lý truyền thông hoặc thẻ I/O tín hiệu thông thường. Chức năng của nó gắn liền với việc lắp ráp trạm và bố trí đầu cuối.

Q2: Tại sao loại mô-đun đầu cuối lại quan trọng trên ET 200S?
Bởi vì phần cứng ET 200S được xây dựng dựa trên các đế đầu cuối cụ thể xác định cách lắp đặt mô-đun và cách đấu dây trường được đưa vào trạm.

Siemens xác định chính xác bộ phận này là TM-P15S22-01, và định danh đó là một trong những điểm tương thích quan trọng nhất khi thay thế mô-đun đầu cuối trong hệ thống ET 200S đã lắp đặt.

Q3: "Dành cho mô-đun nguồn" có nghĩa là gì trên mẫu này?
Nó có nghĩa là mô-đun đầu cuối được thiết kế cho phía mô-đun nguồn của trạm ET 200S, không phải cho mọi loại mô-đun trong hệ thống.

Siemens nêu rõ điều đó trực tiếp trong bảng dữ liệu, vì vậy lớp mô-đun điện tử dự kiến nên khớp trước khi đặt hàng bộ phận thay thế.

Q4: Tại sao các chi tiết AUX1 lại quan trọng?
Siemens chỉ định mẫu này là không có truy cập đầu cuối đến AUX1 và có AUX1 liên tục. Các chi tiết đó quan trọng vì chúng ảnh hưởng đến bố cục đầu cuối và cách tiềm năng phụ được truyền qua trạm.

Trong các hệ thống ET 200S, các chi tiết mô-đun đầu cuối như thế này là một phần của cấu hình cơ sở chính xác.

Q5: Cần kiểm tra những gì trước khi đặt hàng?
Kiểm tra mã sản phẩm đã lắp đặt, xác nhận trạm là ET 200S, xác minh rằng đế ban đầu là TM-P15S22-01, và đảm bảo cấu hình đã lắp đặt phụ thuộc vào cùng chiều rộng 15 mm, đầu cuối dạng vít, và bố cục AUX1.

Đó là những điểm khớp chính cho mô-đun này.
