Bộ điều khiển logic lập trình GE Versamax Micro PLC 28 điểm Rơ le AC DC IC200UEX211

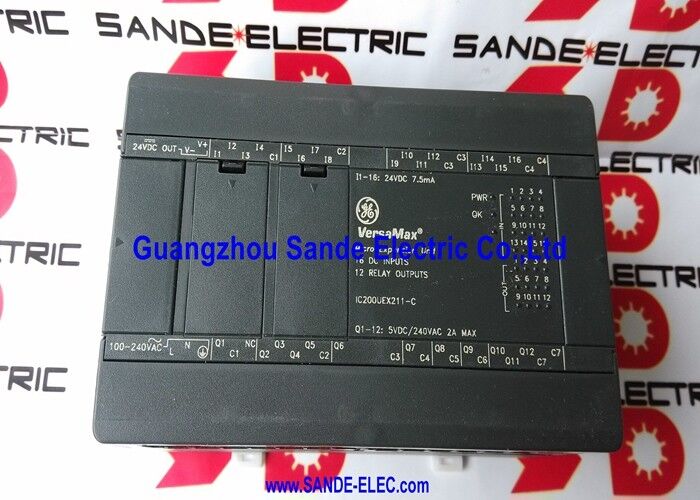

GE Fanuc IC200UEX211-C Mô-đun mở rộng VersaMax Micro

Tổng quan

Mô-đun IC200UEX211-C thuộc dòng mô-đun mở rộng 28 điểm VersaMax Micro. Bảng dữ liệu sản phẩm VersaMax Micro của Emerson liệt kê IC200UEX211 là một mô-đun mở rộng 28 điểm với 16 đầu vào 24 VDC, 12 đầu ra relay, và nguồn cấp 120/240 VAC.

Chương hướng dẫn sử dụng VersaMax Micro cho IC200UEX211 cũng nêu rõ rằng mô-đun chấp nhận mười sáu đầu vào DC, cung cấp mười hai đầu ra relay thường mở 2 Ampe, và sử dụng nguồn cấp danh định 100 đến 240 VAC.

Cùng một hướng dẫn mô tả các mạch đầu vào có thể cấu hình cho logic dương hoặc âm, xác định đầu ra relay là Form A (SPST) thường mở, và lưu ý rằng đầu ra có thể điều khiển các thiết bị trường như bộ khởi động động cơ, van điện từ và đèn báo.

Nó cũng chỉ định nguồn cấp đầu ra +24 VDC lên đến 200 mA cho các mạch đầu vào và thiết bị người dùng, cộng với chi tiết nguồn AC bao gồm hoạt động 50/60 Hz, thời gian lưu điện, và dòng điện đầu vào điển hình.

Dữ liệu kỹ thuật

Giá trị ứng dụng

Mô-đun này phù hợp cho mở rộng VersaMax Micro trong điều khiển máy nhỏ gọn, bảng điều khiển tự động hóa nhỏ, giao diện trường đầu ra relay, và các hệ thống cần thêm đầu vào 24 VDC cộng với đầu ra điều khiển bằng relay mà không cần thay thế bộ điều khiển cơ sở VersaMax Micro hiện có.

Sự kết hợp 28 điểm được công bố của nó làm cho nó hữu ích khi lắp đặt cần thêm dung lượng trường nhưng vẫn muốn nằm trong cấu trúc phần cứng VersaMax Micro.

Cấu trúc đầu ra relay cũng làm cho nó thiết thực trong các tủ điều khiển nơi phía trường bao gồm các thiết bị điều khiển bằng tiếp điểm như bộ khởi động, van điện từ hoặc tải đèn báo.

Hướng dẫn sử dụng đặc biệt xác định các loại tải đó, giúp xác định vai trò của sản phẩm trong các bảng điều khiển thực tế thay vì chỉ theo thuật ngữ I/O trừu tượng.

Ghi chú lựa chọn

Các kiểm tra chính là nhu cầu về mô-đun mở rộng 28 điểm VersaMax Micro, cấu trúc 16 đầu vào 24 VDC / 12 đầu ra relay, lớp nguồn 120/240 VAC, và kiến trúc VersaMax Micro đã được cài đặt.

Đây là những điểm tương thích chính khi thay thế hoặc mở rộng một hệ thống bằng phần cứng thuộc họ IC200UEX211.

Câu hỏi thường gặp

Q1: IC200UEX211-C là loại mô-đun gì?
Đây là mô-đun mở rộng 28 điểm VersaMax Micro. Bảng dữ liệu sản phẩm của Emerson liệt kê IC200UEX211 là mô-đun mở rộng 28 điểm với 16 đầu vào 24 VDC và 12 đầu ra relay, trong khi hướng dẫn sử dụng xác nhận việc sử dụng nó như một mô-đun mở rộng chứ không phải là một CPU độc lập.

Q2: Ý nghĩa thực tế của 16 đầu vào và 12 đầu ra relay là gì?
Điều đó có nghĩa là mô-đun mở rộng hệ thống VersaMax Micro với định dạng I/O hỗn hợp: 16 đầu vào trường số và 12 đầu ra dạng tiếp điểm trong một vỏ.

Sự kết hợp này hữu ích trong các máy nhỏ gọn, nơi cả điểm cảm biến bổ sung và tải trường được chuyển mạch bằng relay đều cần thiết mà không cần chia nhỏ việc mở rộng trên nhiều mô-đun riêng biệt.

Q3: Đầu ra relay có thể điều khiển loại tải trường nào?
Hướng dẫn sử dụng nêu rõ rằng mười hai đầu ra relay Form A thường mở có thể điều khiển các thiết bị như bộ khởi động động cơ, van điện từ và đèn báo.

Nó cũng chỉ định khả năng chuyển mạch 2 A trên mỗi mạch, đây là một trong những đặc điểm hiệu suất chính được công bố của phía đầu ra.

Q4: Tại sao lớp nguồn 120/240 VAC lại quan trọng?
Bởi vì mô-đun mở rộng được thiết kế dựa trên lớp đầu vào AC này. Hướng dẫn sử dụng cho biết nguồn cấp danh định là 100 đến 240 VAC, với các thông số kỹ thuật về tần số và thời gian lưu điện được công bố, vì vậy cấu hình nguồn của tủ điều khiển đã lắp đặt phải khớp với cấu trúc nguồn đó.

Đây là một trong những kiểm tra đầu tiên khi thực hiện công việc thay thế.

Q5: Cần kiểm tra những gì trước khi đặt hàng?
Kiểm tra mã sản phẩm đã lắp đặt, xác nhận hệ thống sử dụng kiến trúc mở rộng VersaMax Micro, xác minh rằng ứng dụng yêu cầu 16 đầu vào 24 VDC và 12 đầu ra relay, và đảm bảo bảng điều khiển cung cấp lớp nguồn 120/240 VAC chính xác.

Đó là những điểm tương thích chính cho họ IC200UEX211.
