Bộ điều khiển logic khả trình PLC
>
|
| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |
| Số mô hình | 6ES7216-2AD00-0XB0 |

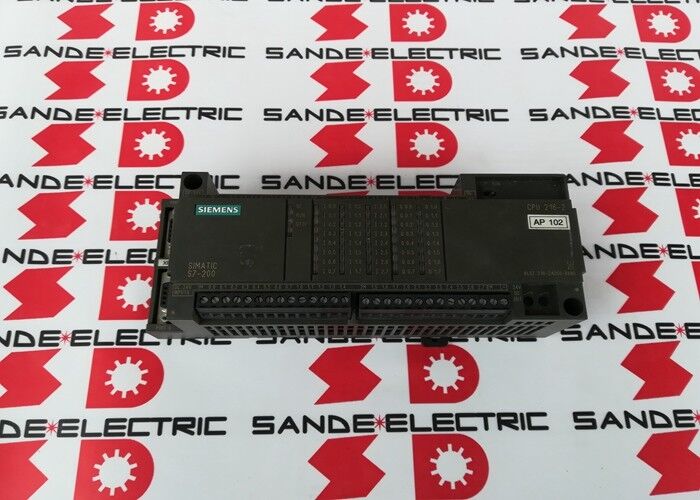

CácSiemens 6ES7216-2AD00-0XB0là CPU 216 đơn vị nhỏ gọn cho SIMATIC S7-200 CPU tiêu chuẩn lớn nhất trong gia đình S7-200 ban đầu, kết hợp tất cả mọi thứ một PLC hoàn chỉnh cần vào một mô-đun gắn trên đường ray DIN duy nhất:bộ xử lý, nguồn cung cấp điện 24V DC, 24 đầu vào kỹ thuật số, 16 đầu ra bóng bán dẫn, và hai cổng liên lạc hàng loạt.
Điều làm cho S7-200 CPU 216 nổi bật trong thời đại của nó là mật độ I / O này 40 điểm I / O tích hợp,tất cả trong một đơn vị mà loại bỏ nhu cầu của bất kỳ mô-đun mở rộng trong một phần đáng kể của các ứng dụng điều khiển máy, giảm cả chi phí phần cứng và không gian bảng.
Nền tảng S7-200 chiếm lĩnh phân khúc PLC nhỏ gọn trong danh mục đầu tư tự động hóa của Siemens từ giữa những năm 1990 đến những năm 2000, lấp đầy khoảng cách giữa LOGO đơn giản hơn!các mô-đun logic và hệ thống mô-đun S7-300 có khả năng cao hơn.
CPU 216 là chiếc hàng đầu của dòng S7-200 ban đầu,và biến thể -2AD00-0XB0 chỉ định phiên bản DC-in / DC-out .
Sự phân biệt này rất quan trọng đối với các nhà thiết kế máy: đầu ra của bóng bán dẫn chuyển đổi trong microseconds (cho phép đầu ra xung tần số cao cho các ứng dụng động cơ bước và định vị),có thời gian chuyển đổi không giới hạn về cơ bản, và có thể nguồn hoặc chìm tải 24V DC trực tiếp mà không có giới hạn tuổi thọ tiếp xúc và giới hạn tốc độ chuyển đổi của đầu ra rơle.
Bộ nhớ chương trình từ 4K là đáng kể cho thời điểm đó và vẫn đủ cho nhiều nhiệm vụ điều khiển máy đơn giản.
Một chương trình thang S7-200 điển hình cho một máy với 20 điều kiện đầu vào, 10 trình tự bộ đếm thời gian / bộ đếm và 12 hành động đầu ra chiếm 500 ¢ 1500 từ ¢ trong giới hạn 4K.
Các chương trình phức tạp hơn với thao tác dữ liệu rộng rãi, vòng lặp PID và các thói quen giao tiếp có thể tiếp cận ranh giới 4K trên các ứng dụng đòi hỏi,là một phần của động lực của Siemens để phát hành các biến thể CPU 222/224/226 lớn hơn trong thế hệ tiếp theo.
| Parameter | Giá trị |
|---|---|
| Cung cấp điện | 24V DC (21V28V) |
| Bộ nhớ chương trình | 4K từ |
| Bộ nhớ dữ liệu | 2.5K từ |
| Các đầu vào số | 24 × 24VDC |
| Các đầu ra số | 16 × 24VDC, 0,5A |
| Loại đầu ra | Transistor (tình trạng rắn) |
| Cảng liên lạc | 2 × RS485 (PPI / Freeport) |
| Phân cách I/O | Hình ảnh |
| Tình trạng | Bị ngừng sản xuất |
Hai cổng liên lạc RS485 của CPU 216 cung cấp kết nối hệ thống với các công cụ lập trình, bảng điều khiển HMI, hệ thống giám sát và các thiết bị hàng loạt khác:
PPI (Point-to-Point Interface):Giao thức hàng loạt S7-200 gốc của Siemens một mạng lưới nhiều giọt tương thích với vòng token, trong đó CPU 216 tham gia như một nô lệ, một chủ, hoặc cả hai.
PPI được sử dụng để lập trình (Bước 7-Micro / WIN kết nối thông qua PPI), để kết nối màn hình văn bản TD 200 hoặc bảng điều khiển OP, và để chia sẻ dữ liệu PLC-to-PLC trong các mạng đa CPU.Mạng lưới tối đa của PPI hỗ trợ tối đa 32 nút trên một phân đoạn duy nhất.
Chế độ Freeport:Khi được cấu hình cho Freeport, cổng hoạt động như một giao diện chuỗi RS485 tiêu chuẩn dưới sự kiểm soát hoàn toàn của chương trình thang của người dùng.
Chương trình gửi và nhận byte qua cổng hàng loạt bằng cách sử dụng lệnh XMT (đưa) và RCV (nhận),thực hiện bất kỳ giao thức nào thiết bị được kết nối yêu cầu ASCII nhắn tin đến một máy quét mã vạch, Modbus RTU đến đồng hồ năng lượng, liên lạc RS485 đến máy in hoặc thang đo, hoặc bất kỳ giao thức hàng loạt nào khác mà thiết bị được kết nối sử dụng.
Chế độ Freeport là cơ chế của S7-200 để tích hợp các thiết bị hàng loạt của bên thứ ba mà không cần các mô-đun truyền thông bổ sung.
Having two ports means the CPU 216 can simultaneously maintain a PPI connection for programming and HMI (on port 0) while running a Freeport connection to a field device (on port 1) — or run two independent Freeport connections to two different devices.
24 đầu vào kỹ thuật số tích hợp và 16 đầu ra kỹ thuật số tổng cộng 40 điểm I / O bao gồm một phạm vi cấu hình máy bao gồm một phần lớn các ứng dụng máy nhỏ gọn thực tế:
24 đầu vào chứa: tất cả các công tắc giới hạn cuối chuyến đi, cảm biến gần trên máy vận chuyển và cơ chế, liên lạc giám sát tiếp xúc an toàn, nút bấm của người vận hành, công tắc chọn chế độ,Khóa cửa và bảo vệ, cảm biến sự hiện diện của sản phẩm và giám sát đầu vào lỗi từ thiết bị bên ngoài.
Các lệnh 16 đầu ra: máy tiếp xúc động cơ, van điện tử (động lực và thủy lực), đèn chỉ số, thiết bị báo động, cuộn relé (để chuyển đổi điện áp sang tải cao hơn),hướng động cơ bước và cho phép, và tín hiệu bắt đầu / dừng trục.
Đối với các máy cần nhiều I / O, hệ thống module mở rộng S7-200 (dòng EM) gắn vào bên phải của CPU 216 trên bus mở rộng, thêm 8, 16,hoặc 32 điểm I/O kỹ thuật số hoặc tương tự bổ sung cho mỗi module.
I / O mở rộng tối đa của CPU 216 phụ thuộc vào giới hạn hệ thống tổng thể năng lượng cung cấp năng lượng, số lượng module mở rộng,và cấu hình I / O của CPU nhưng vượt quá đáng kể 40 điểm tích hợp.
Các đầu ra của bóng bán dẫn có giá trị 0,5A mỗi kênh cung cấp khả năng điều khiển trực tiếp cho các bộ liên lạc cuộn dây đồng thời 24V tiêu chuẩn (thường là 0,05A ∼ 0,2A), cuộn van điện tử (0,1A ∼ 0,3A ở 24V),và đèn chỉ số (0.02A?? 0.1A LED).
Đối với tải trọng vượt quá 0,5A hoặc đòi hỏi điện áp biến đổi, các rơle can thiệp đóng vai trò là bộ chuyển đổi điện và điện áp giữa đầu ra bóng bán dẫn của CPU 216 và các thiết bị trường.
S7-200 được lập trình bằng cách sử dụng STEP 7-Micro / WIN một môi trường kỹ thuật dựa trên Windows cung cấp một giao diện lập trình logic thang đầy đủ, giám sát trực tuyến,và truy cập chẩn đoán cho tất cả các biến thể S7-200.
Micro/WIN giao tiếp với CPU 216 thông qua cổng RS485 thông qua cáp PC/PPI hoặc bộ chuyển đổi USB-PPI, chuyển đổi giữa cổng USB của PC và giao thức RS485 PPI.
Trong Micro/WIN, lập trình viên xây dựng logic thang, nhập các tham số bộ đếm và bộ đếm, xác định địa chỉ biểu tượng cho các điểm I/O, và tải chương trình hoàn thành lên CPU.
Chế độ theo dõi trực tuyến cho phép lập trình viên xem trạng thái trực tiếp của tất cả các đầu vào, đầu ra, tiếp xúc nội bộ, bộ hẹn giờ,và các bộ đếm trong khi chương trình chạy.
Bộ lệnh S7-200 bao gồm các chức năng logic thang tiêu chuẩn ( logic bit, bộ đếm thời gian, bộ đếm, so sánh,toán học) cộng với các chức năng ứng dụng cụ thể làm cho nó thực sự hữu ích cho điều khiển máy: bộ đếm tốc độ cao cho phản hồi mã hóa và đếm xung, gián đoạn các thói quen cho các sự kiện quan trọng về thời gian, vòng lặp PID để điều khiển quy trình tương tự và các hướng dẫn liên lạc hàng loạt XMT / RCV.
Câu 1: CPU 216 có bộ nhớ chương trình 4K. Có thể mở rộng không?
Các từ 4K của bộ nhớ chương trình trong CPU 216 được cố định nó không thể mở rộng bằng thẻ nhớ bên ngoài. Đây là một đặc điểm của thế hệ S7-200 ban đầu;Các biến thể CPU sau (CPU 221/222/224/226) cung cấp bộ nhớ tích hợp cao hơn.
Nếu một chương trình lớn hơn từ 4K, các lựa chọn duy nhất là tối ưu hóa chương trình để giảm kích thước của nó, hoặc nâng cấp lên một biến thể CPU bộ nhớ cao hơn.
-2AD00-0XB0 là một thế hệ trước đó; -2AD23-0XB0 (CPU 226) từ cùng một gia đình cung cấp 24K byte (12K từ) bộ nhớ chương trình.
Q2: Các đầu ra của bóng bán dẫn có thể trực tiếp điều khiển các cuộn dây chuyền 24V DC không?
Vâng, các cuộn dây chuyền 24V DC tiêu thụ 50~200mA, trong phạm vi 0.5A mỗi kênh của đầu ra bóng bán dẫn của CPU 216.
Các đầu ra có thể nguồn (loại PNP) hoặc chìm (loại NPN) hiện tại, cấu hình cụ thể phụ thuộc vào hệ thống dây của biến thể.
Để bảo vệ tải, nó là một thực tiễn tốt để kết nối một diode tự do trên tải inductive (đòng cuộn relé,dây chuyền van điện tử) để ức chế sự gia tăng điện áp được tạo ra khi đầu ra tắt.
Nhiều mô-đun rơ-lê và bộ sưu tập van solenoid bao gồm diode này bên trong; cho các tải trọng cuộn dây trần, diode bên ngoài nên được thêm vào.
Q3: Liệu 6ES7216-2AD00-0XB0 có tương thích với STEP 7 (môi trường lập trình S7-300/400) hay chỉ Micro/WIN?
CPU S7-200 216 được lập trình độc quyền với STEP 7-Micro / WIN nó không tương thích với STEP 7 Classic, TIA Portal hoặc các môi trường lập trình Siemens khác cho S7-300, S7-400,hoặc S7-1200/1500.
S7-200 sử dụng một tập lệnh hoàn toàn khác, tổ chức bộ nhớ và giao thức giao tiếp từ các nền tảng S7 lớn hơn.
Chuyển từ S7-200 sang nền tảng hiện tại (S7-1200 hoặc S7-200 SMART) đòi hỏi phải viết lại chương trình trong môi trường kỹ thuật của nền tảng mới.
Q4: CPU 216 có khả năng đếm tốc độ cao nào?
The S7-200 CPU 216 includes high-speed counter inputs that can count pulse signals faster than the normal PLC scan cycle — enabling applications such as encoder position feedback and production counting from inductive proximity sensors.
Các đầu vào cụ thể (X0 và đầu vào liền kề) hỗ trợ tốc độ đếm lên đến 2kHz để đếm từng bước, 1kHz để đếm hình vuông pha A / B (đối với bộ mã hóa xoay).
Các bộ đếm này hoạt động trong phần cứng, độc lập với quét PLC, và số lượng tích lũy có thể đọc được bởi chương trình thang thông qua các bộ đăng ký đặc biệt (HC0, HC1, vv).
Q5: Kế tố -0XB0 đã được theo sau bởi các phiên bản cập nhật.
Programs written for the CPU 216 (6ES7216-2AD00-0XB0) are substantially compatible with later S7-200 CPUs (CPU 221/222/224/226) at the instruction level — the same ladder instructions work on all S7-200 variants.
Tuy nhiên, sự khác biệt trong tổ chức bộ nhớ (phạm vi địa chỉ khác nhau cho I / O mở rộng), số lượng điểm I / O tích hợp khác nhau,và khác nhau đặc biệt bộ nhớ bit giao nghĩa là các chương trình có thể cần điều chỉnh địa chỉ khi di chuyển sang một biến thể CPU khác nhau.
Bước 7-Micro / WIN cung cấp các công cụ để kiểm tra và điều chỉnh các chương trình trong quá trình di chuyển.
