Simatic PLC Bộ điều khiển logic lập trình DP Interface 6ES7153-2BA82-0XB0

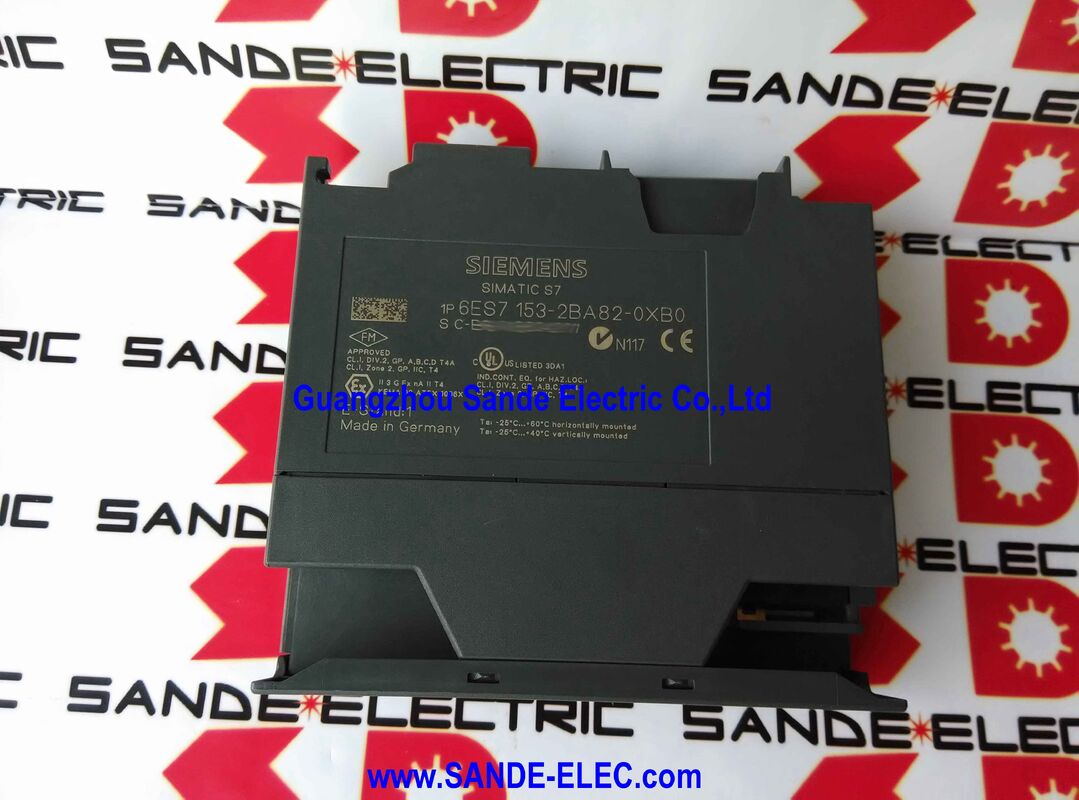

Siemens 6ES7153-2BA82-0XB0∙ SIMATIC ET 200M IM 153-2 HF Interface Module PROFIBUS DP / 12 Module / Redundancy / Timestamping / 24VDC

Mô-đun giao diện xác định trạm

Bên trong một trạm I/O phân phối ET 200M,mô-đun giao diện không phải là một điểm kết nối thụ động nó là danh tính của trạm trên mạng PROFIBUS DP và người quản lý tích cực của tất cả mọi thứ đằng sau nó. 6ES7153-2BA82-0XB0 quản lý quét lên đến 12 tín hiệu S7-300, chức năng và các mô-đun truyền thông,chuyển đổi dữ liệu I / O của họ vào 244-byte đầu vào và 244-byte đầu ra địa chỉ không gian mà PROFIBUS DP master đọc và ghi, và xử lý tất cả các báo cáo chẩn đoán cho trạm.

Danh hiệu "HF" quan trọng đối với các ứng dụng ngoài I / O từ xa cơ bản. HF xác định một mô-đun giao diện tính năng cao ¢ một mô-đun mở rộng vượt ra ngoài việc truyền dữ liệu đơn giản vào hoạt động dư thừa,thời gian đóng dấu cho việc ghi lại chuỗi sự kiện, và khả năng lưu trữ các mô-đun mật độ cao hơn với 64 kênh và 32 tín hiệu mỗi khe cắm.

Các thông số kỹ thuật chính

Sự dư thừa và thời gian đóng dấu không phải là tính năng tùy chọn

Việc sa thảitrong bối cảnh ET 200M có nghĩa là IM 153-2 HF có thể hoạt động trong một cấu hình ghép nối 2 module giao diện phục vụ cùng một rack module thông qua hai kết nối PROFIBUS DP độc lập,một cho phi hành đoàn DP đang hoạt động và một cho phòng chờKhi bộ điều khiển hoạt động bị lỗi, kết nối DP của standby với trạm ET 200M đã hoạt động.

Dấu thời gianghi lại thời gian của các sự kiện thay đổi tín hiệu riêng biệt ở cấp trạm ET 200M, với độ phân giải thích hợp cho việc ghi lại trình tự sự kiện quy trình.Điều này được sử dụng trong phân tích sau sự cố cho các nhà máy chế biếnMột mô-đun giao diện tiêu chuẩn không có khả năng đánh dấu thời gian không thể cung cấp dữ liệu này; IM 153-2 HF có thể.

Các cân nhắc thay thế

Khi thay thế một mô-đun giao diện thất bại trong một trạm ET 200M hiện có, duy trì chỉ định IM 153-2 HF giữ lại hồ sơ truyền thông ban đầu của trạm, phân bổ khe cắm mô-đun,và cấu hình dư thừa trong cấu hình phần cứng của DP master. Thay thế một IM thông số kỹ thuật thấp hơn một mà không có sự dư thừa hoặc thời gian đóng dấu loại bỏ khả năng mà cấu hình phần cứng STEP 7 và chương trình PLC có thể phụ thuộc vào,có thể yêu cầu sửa đổi chương trình và tái sử dụng.

Câu hỏi thường gặp

Q1: Đúng là IM 153-2 HF làm gì trong một trạm ET 200M?

Nó kết nối trạm ET 200M với mạng DP PROFIBUS như một nô lệ DP, quản lý quét nền nội bộ của tối đa 12 mô-đun S7-300 và chuyển dữ liệu I / O của chúng theo cả hai hướng.Nó cũng xử lý chẩn đoán cấp trạmKhông có module giao diện, trạm không có sự hiện diện mạng và không có cách nào để chuyển dữ liệu I/O đến DP master.

Q2: Tại sao tên gọi HF quan trọng?

IM 153-2 HF bao gồm khả năng dư thừa, dấu thời gian cho chế độ đồng bộ và hỗ trợ các mô-đun mật độ cao hơn.Danh hiệu HF không thể thay thế với các biến thể tiêu chuẩn trong các trạm mà sự dư thừa và thời gian đóng dấu là một phần của thiết kế hệ thống.

Q3: Việc sa thải và thời gian đóng dấu đóng góp gì trong thực tế?

Sự dư thừa cung cấp tính sẵn có của trạm liên tục trong quá trình chuyển đổi lỗi bộ điều khiển trong S7-400H hoặc các cấu hình hệ thống dư thừa khác ET 200M trường I / O vẫn trực tuyến trong quá trình chuyển đổi.Dấu thời gian cung cấp đánh dấu sự kiện dưới millisecond ở mức I / O, thiết yếu cho việc ghi lại chuỗi sự kiện trong các nhà máy quy trình, nơi phân tích chuyến đi đòi hỏi sự sắp xếp chính xác thay đổi tín hiệu.

Q4: Các tính năng giao tiếp nào mà mô-đun cung cấp ngoài hành vi nô lệ DP cơ bản?

Mô-đun hỗ trợ các tính năng DP PROFIBUS bao gồm lệnh SYNC và FREEZE để cập nhật đầu ra đồng bộ và đóng băng đầu vào,cộng với trao đổi dữ liệu trực tiếp (giao tiếp) giữa các nô lệ DP mà không cần định tuyến qua masterCác tính năng này được xác định trong thông số kỹ thuật DP PROFIBUS và cho phép phối hợp chặt chẽ hơn giữa các trạm phân tán trong các hệ thống cấu hình STEP 7.

Q5: Điều gì nên được xác minh trước khi đặt hàng bộ phận này làm thay thế?

Xác nhận: (1) Số phần của mô-đun được lắp đặt là 6ES7153-2BA82-0XB0 hoặc tương đương IM 153-2 HF; (2) trạm là ET 200M;(3) hệ thống sử dụng PROFIBUS DP với dư thừa và thời gian đóng dấu hoạt động trong cấu hình phần cứng STEP 7(4) trạm chứa tối đa 12 module S7-300; (5) nguồn cung cấp là 24V DC. Những điểm này xác nhận rằng module thay thế phù hợp với thiết kế trạm ban đầu.
