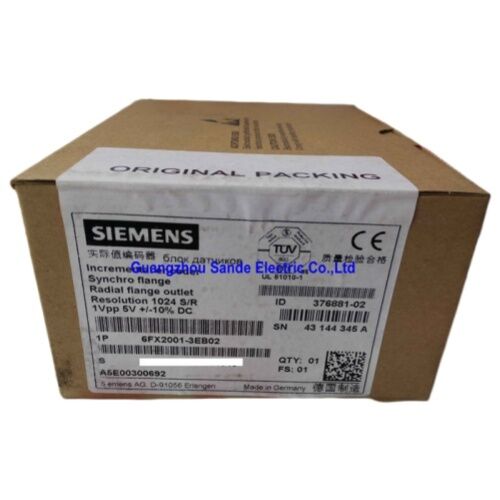

Siemens 6FX2001-3EB02 Incremental Encoder Precision Sin/Cos Feedback cho kiểm soát chuyển động công nghiệp

Khi máy CNC của bạn hoặc ổ servo yêu cầu phản hồi bạn thực sự có thể tin tưởng, Siemens 6FX2001-3EB02 cung cấp.1,024 xung mỗi vòng quay, làm cho nó trở thành sự lựa chọn cho các kỹ sư chạy nền tảng SINUMERIK, SINAMICS, SIMOTION hoặc SIMATIC.

Điều gì làm cho bộ mã hóa này nổi bật

Trong cốt lõi của nó, 6FX2001-3EB02 sử dụng quét quang điện tử của một đĩa lập chỉ mục, một đèn LED chiếu sáng mô hình đường của đĩa, và các yếu tố quang điện tử thu thập các chuyển đổi ánh sáng - tối.Kết quả: hai tín hiệu đường dẫn sinus (A và B) bị dịch chuyển 90 °, cộng với xung tham chiếu (R), được cung cấp ở mức tín hiệu1 Vpp sin/coscho các thiết bị điện tử phía sau.

Không giống như các bộ mã hóa TTL tiêu chuẩn phát ra sóng vuông kỹ thuật số,Dấu hiệu 1 Vpp mang dữ liệu hình sóng có thể can thiệp, có nghĩa là hệ thống điều khiển có thể chia từng giai đoạn theo toán học thành hàng trăm con số, đẩy độ phân giải hiệu quả vượt xa mức 1.024 dòng cơ bản.

Thông số kỹ thuật một cái nhìn

Được xây dựng cho Siemens Motion Control Ecosystems

Bộ mã hóa này không chỉ là một cảm biến chung mà là mộtThành phần được kiểm tra hệ thống, được chứng nhậntối ưu hóa cho toàn bộ gia đình tự động hóa Siemens:

• SINUMERIKCác hệ thống CNC (phát, xoay, mài)
• SINAMICSĐộng cơ servo và vector
• SIMOTIONBộ điều khiển chuyển động
• SIMATICHệ thống logic lập trình

Kết hợp nó với ổ SIMODRIVE hoặc SINAMICS của Siemens xử lý một cách bản địa tín hiệu chênh lệch 1 Vpp có nghĩa là không có phần cứng điều hòa bổ sungđường tín hiệu được xác nhận từ trục đến bộ điều khiển.

Nơi mà bộ mã hóa này được sử dụng

Bất cứ khi nào vị trí góc chính xác hoặc phản hồi tốc độ không thể đàm phán, 6FX2001-3EB02 phù hợp hoàn toàn với:

• Trung tâm gia công CNC đa trục✓ theo dõi trục xoắn và trục tuyến tính trong thời gian thực
• Dòng lắp ráp tự động- giữ cho máy vận chuyển và robot hoạt động đồng bộ
• Máy in và đóng gói️ đăng ký chặt chẽ trên xử lý web tốc độ cao
• Máy ép hình kim loại- Phản hồi vị trí đập đáng tin cậy dưới rung liên tục

Thiết kế sườn đồng bộ làm cho việc lắp đặt trục sạch sẽ và lặp lại, trong khi định hướng kết nối đường radial mang lại tính linh hoạt cho đường dẫn cáp trong các vỏ kín.

Đặt thứ tự & Lưu ý tương thích

6FX2001-3EB02 thuộc về gia đình bộ mã hóa gia tăng 6FX2001 rộng hơn của Siemens, bao gồm nhiều giao diện đầu ra ¢ 1 Vpp sin / cos, RS 422/TTL và HTL ¢ trên các độ phân giải khác nhau.Nếu bộ điều khiển ổ đĩa của bạn yêu cầu đầu ra kỹ thuật số TTL / RS 422 thay vì định dạng analog sin / cos,6FX2001-2EB02biến thể cung cấp cùng một yếu tố hình thức cơ học với một giao diện điện khác nhau.

Câu hỏi thường gặp

Q1: Điều gì làm cho đầu ra sin / cos 1 Vpp khác với bộ mã hóa TTL tiêu chuẩn?

Tín hiệu sinusoidal cho phép bộ điều khiển ổ đĩa can thiệp trong mỗi chu kỳ xung, cung cấp độ phân giải hiệu quả tốt hơn nhiều so với 1.024 đường thô.Các mã hóa TTL phát ra các xung rời rạc không có dữ liệu tiểu giai đoạn đơn giản hơn để dây, nhưng không có chỗ để chèn.

Q2: Các nền tảng Siemens nào được chứng nhận bộ mã hóa này?

Nó mang chứng nhận hệ thống cho các bộ điều khiển CNC SINUMERIK, ổ đĩa SINAMICS, bộ điều khiển chuyển động SIMOTION và hệ thống SIMATIC.Luôn đảm bảo cổng phản hồi của ổ đĩa của bạn chấp nhận một đầu vào analog sin / cos 1 Vpp trước khi cài đặt.

Câu 3: Bộ mã hóa này có hoạt động với ổ servo của bên thứ ba không?

Có bất kỳ ổ đĩa hoặc bộ điều khiển nào được trang bị đầu vào bộ mã hóa sin/cos khác biệt 1 Vpp có thể hoạt động với 6FX2001-3EB02.Giao diện này được áp dụng rộng rãi trên các nền tảng servo công nghiệp châu Âu và châu ÁKiểm tra các thông số kỹ thuật đầu vào mã hóa của bộ điều khiển cụ thể của bạn để xác nhận tính tương thích.

Q4: Cáp mã hóa có thể chạy xa đến mức nào từ mã hóa đến ổ đĩa?

Tài liệu kỹ thuật của Siemens chỉ định chiều dài cáp tối đa là150 mét.Đối với sự toàn vẹn tín hiệu tốt nhất trên các đường chạy dài hơn, sử dụng cáp mã hóa cặp xoắn được bảo vệ với việc nối đất đúng ở cả hai đầu.

Q5: Các yêu cầu gắn cơ khí là gì?

6FX2001-3EB02 sử dụng mộtPhân đồng bộ (phân đồng bộ)cho gắn trục trực tiếp hoặc đầu máy, chấp nhận một6 mm đường kínhCác kết nối vòm quang giữ cho cáp thoát ra nhỏ gọn hữu ích khi không gian lắp đặt hạn chế.

Số phần:6FX2001-3EB02Nhà sản xuất:Siemens AG.Series:SIMODRIVE / Bộ mã hóa điều khiển chuyển độngGiao diện:Sin/Cos 1 Vpp.Nghị quyết:1,024 P/R
