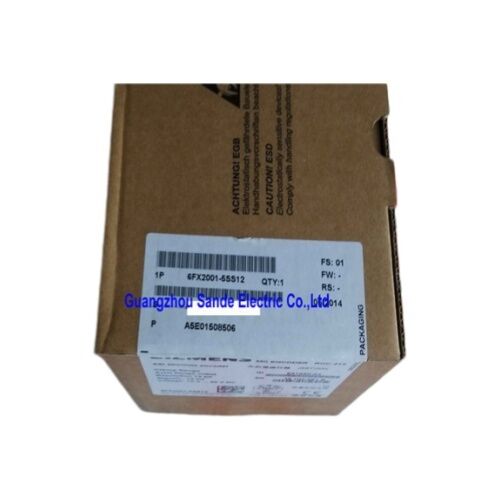

Bộ mã hóa giá trị tuyệt đối Siemens 6FX2001-5SS12

Một vòng quay | SSI 13-bit | Mặt bích dải | IP67 | Được thiết kế cho Hệ sinh thái Điều khiển Chuyển động Siemens

Độ chính xác không cần khởi động

Mỗi khi máy khởi động, bộ mã hóa tăng dần sẽ bắt đầu từ số không và hoạt động để quay về điểm tham chiếu đã biết. Đây là một quy trình tốn thời gian, tăng chu kỳ hao mòn và đôi khi gây ra lỗi định vị khi có sự cố xảy ra giữa chu kỳ.

Bộ mã hóa giá trị tuyệt đối Siemens 6FX2001-5SS12 có cách tiếp cận khác. Là bộ mã hóa giá trị tuyệt đối một vòng quay, nó xuất ra mã vị trí duy nhất cho mọi vị trí góc trong phạm vi 360° đầy đủ — ngay từ khi cấp nguồn. Không cần chạy tham chiếu. Không mất dữ liệu vị trí. Hệ thống điều khiển biết chính xác trục đang ở đâu, ngay lập tức.

Thông số kỹ thuật

Độ phân giải 13-bit — Ý nghĩa thực tế trên sàn nhà máy

Mười ba bit tương đương với 8.192 vị trí rời rạc mỗi vòng quay. Nói cách khác, bộ mã hóa phân giải chuyển động góc xuống khoảng 0,044° mỗi bước. Kết hợp với độ chính xác cơ học là ±27 giây cung — chỉ ±0,0074° — mức độ chính xác này rất phù hợp với các tác vụ điều khiển chuyển động đòi hỏi khắt khe, nơi khả năng lặp lại vị trí ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Để dễ hình dung: ở bán kính 100mm, ±27 giây cung tương đương với độ không chắc chắn về vị trí tuyến tính khoảng ±0,013mm. Đó là loại dung sai quan trọng trong việc tạo đường viền máy công cụ, điều khiển khớp nối rô-bốt và thiết bị lắp ráp chính xác.

Giao diện SSI — Đáng tin cậy, Xác định, Chống nhiễu

Giao diện nối tiếp đồng bộ (SSI) đã là một công cụ mạnh mẽ trong cảm biến vị trí công nghiệp trong nhiều thập kỷ, và vì lý do chính đáng. Nó sử dụng truyền tín hiệu vi sai, giúp nó có khả năng miễn nhiễm mạnh mẽ với nhiễu điện trong môi trường có biến tần, động cơ lớn hoặc các nguồn EMI khác hoạt động gần đó.

SSI cũng có tính xác định: bộ điều khiển khởi tạo truyền dữ liệu bằng chuỗi xung nhịp, và bộ mã hóa phản hồi bằng từ vị trí của nó trong một khoảng thời gian cố định, có thể dự đoán được. Không có độ trễ điều phối bus, không xử lý xung đột — chỉ có dữ liệu vị trí sạch, đồng bộ với xung nhịp theo yêu cầu. Đối với các vòng lặp điều khiển chuyển động quan trọng về thời gian, khả năng dự đoán đó có giá trị như chính độ chính xác.

Được thiết kế để hoạt động trong Hệ thống Tự động hóa Siemens

6FX2001-5SS12 không chỉ là một bộ mã hóa SSI thông thường — nó là một thành phần điều khiển chuyển động của Siemens đã được kiểm tra hệ thống và chứng nhận để tích hợp trực tiếp với:

• SINUMERIK Hệ thống CNC (bao gồm 840D sl và các nền tảng liên quan)
• SINAMICS Hệ thống truyền động (kết nối qua Mô-đun Cảm biến SMC hoặc SME)
• SIMOTION Hệ thống điều khiển chuyển động
• SIMATIC Bộ điều khiển logic lập trình với các mô-đun công nghệ

Điều này có ý nghĩa trong thực tế. Các thành phần được kiểm tra hệ thống loại bỏ phỏng đoán về cấu hình tham số, chân cắm đầu nối và thời gian tín hiệu. Khi cần vận hành hoặc khắc phục sự cố, chuỗi tài liệu của Siemens bao gồm bộ mã hóa này như một phần của hệ sinh thái — chứ không phải là một thiết bị bên thứ ba bên ngoài.

IP67 và -40°C: Xếp hạng môi trường nghiêm ngặt

Xếp hạng IP67 xác nhận khả năng bảo vệ chống lại sự ngâm hoàn toàn tạm thời trong nước — vượt xa những gì hầu hết các máy công cụ hoặc môi trường lắp ráp yêu cầu. Bụi hoàn toàn bị chặn. Đối với các ứng dụng gần trạm làm mát hoặc rửa, xếp hạng này mang lại biên độ thực sự, không chỉ là một dấu tích để tuân thủ.

Giới hạn hoạt động ở nhiệt độ lạnh -40°C cũng đáng chú ý tương tự. Hầu hết các bộ mã hóa công nghiệp có giới hạn dưới là -10°C hoặc -20°C. 6FX2001-5SS12 xử lý môi trường lưu trữ lạnh sâu, lắp đặt ngoài trời ở vùng khí hậu lạnh hoặc các ứng dụng mà máy được đặt trong cơ sở không có hệ thống sưởi qua đêm trước khi bắt đầu ca làm việc buổi sáng.

Mặt bích dải, M23 hướng trục — Chi tiết lắp đặt

Thiết kế mặt bích dải (mặt bích kẹp) cho phép lắp đặt hướng trục chắc chắn vào trục mà không yêu cầu khớp chính xác — cổ mặt bích giữ trục bằng cơ học sau khi siết chặt. Kết hợp với trục rắn 10mm và hướng đầu nối M23 hướng trục, dấu chân lắp đặt nhỏ gọn và đường đi cáp thoát ra gọn gàng dọc theo trục, giảm nguy cơ cáp bị vướng trong không gian chật hẹp.

Đầu nối M23 là định dạng đầu nối tròn công nghiệp tiêu chuẩn được sử dụng rộng rãi trên các sản phẩm bộ mã hóa của Siemens, vì vậy các bộ cáp hiện có từ các hệ thống tương thích thường có thể tái sử dụng.

Câu hỏi thường gặp

Q1: Bộ mã hóa 6FX2001-5SS12 có yêu cầu chạy tham chiếu sau khi bật nguồn không?

Không. Là bộ mã hóa tuyệt đối, nó xuất ra giá trị vị trí duy nhất cho mọi góc trục ngay từ khi cấp nguồn. Hệ thống điều khiển nhận được vị trí hiện tại ngay lập tức — không cần chu kỳ định vị.

Q2: Bộ mã hóa này được kết nối với hệ thống truyền động SINAMICS như thế nào?

Bộ mã hóa 6FX2001-5SS12 kết nối với các bộ truyền động SINAMICS thông qua Mô-đun Cảm biến SINAMICS — có thể là biến thể SMC (Lắp trong tủ) hoặc SME (Lắp trên động cơ), tùy thuộc vào cấu trúc liên kết truyền động của bạn. Mô-đun cảm biến xử lý giao thức SSI và trình bày dữ liệu vị trí cho bộ điều khiển vị trí bên trong của bộ truyền động.

Q3: Sự khác biệt giữa 6FX2001-5SS12 và 6FX2001-5QS12 là gì?

Cả hai đều là bộ mã hóa tuyệt đối một vòng quay SSI 13-bit với cùng thông số kỹ thuật điện. Sự khác biệt vật lý chính là hướng đầu nối: 6FX2001-5SS12 có ổ cắm mặt bích hướng trục (cáp thoát ra dọc theo trục), trong khi 6FX2001-5QS12 có ổ cắm mặt bích hướng tâm (cáp thoát ra vuông góc với trục). Chọn dựa trên hình học lắp đặt và các ràng buộc định tuyến cáp của bạn.

Q4: Bộ mã hóa này có tương thích với bộ điều khiển SSI của bên thứ ba hay chỉ với hệ thống Siemens không?

Giao thức SSI tự nó là một tiêu chuẩn công nghiệp mở, vì vậy 6FX2001-5SS12 có thể giao tiếp với bất kỳ bộ điều khiển tương thích SSI nào miễn là đáp ứng các yêu cầu về tần số xung nhịp, độ dài từ dữ liệu và điện áp cung cấp. Tuy nhiên, nó được thiết kế, kiểm tra và ghi lại đặc biệt như một phần của hệ sinh thái tự động hóa Siemens, vì vậy việc tích hợp gốc với các nền tảng SINUMERIK, SINAMICS và SIMOTION sẽ luôn là con đường đơn giản nhất.

Q5: Chiều dài cáp tối đa được hỗ trợ với SSI ở độ phân giải này là bao nhiêu?

Chiều dài cáp SSI phụ thuộc vào tần số xung nhịp — tốc độ xung nhịp thấp hơn cho phép chạy cáp dài hơn. Ở tốc độ xung nhịp SSI điển hình được sử dụng với bộ mã hóa 13-bit (khoảng 100–200 kHz), cáp dài tới 100 mét thường có thể đạt được bằng cách sử dụng cáp được che chắn phù hợp. Để có các khuyến nghị chính xác, hãy tham khảo tài liệu Mô-đun Cảm biến SINAMICS liên quan đến cài đặt của bạn.
